钢丝绳式起重卷扬电动葫芦结构设计

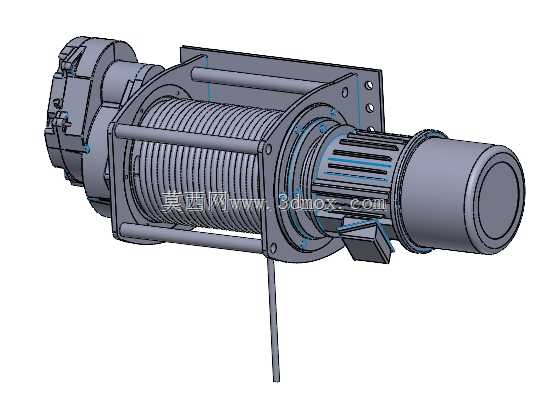

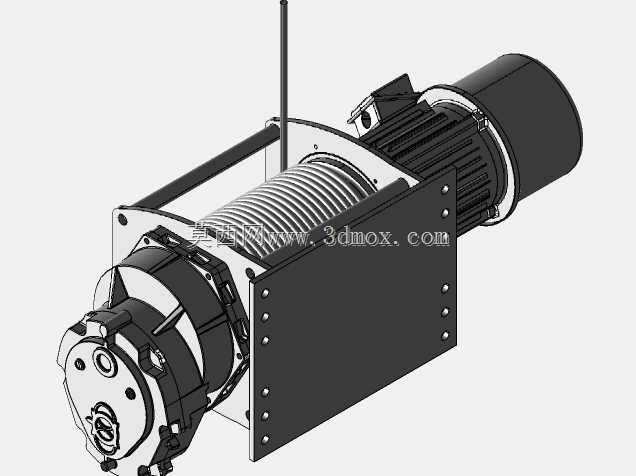

　　从结构设计逻辑来看，这套模型完整还原了电动葫芦的核心组成模块：最左侧是断电制动模块，采用常闭式制动结构，设备断电时制动瓦会牢牢抱死制动轮，避免重物下坠引发安全事故，这部分的安装法兰直接和减速箱体端面贴合，通过铰制孔螺栓定位，保证制动输出轴和减速箱输入轴的同轴度，避免运转时出现偏载磨损。中间段是卷筒组件，卷筒表面加工有标准螺旋绳槽，绳槽的导程和匹配的钢丝绳直径适配，能保证钢丝绳多层缠绕时排列整齐，避免乱绳咬绳的问题，卷筒两端通过滚动轴承支撑在箱体支架上，一端和减速机构的输出轴连接，另一端设置有导绳器的安装轨道，导绳器会随着卷筒转动沿轴向移动，始终对齐钢丝绳的出绳位置，避免钢丝绳偏斜磨损。在车间物料转运、仓储重型货物装卸、建筑施工构件垂直吊运、轻型起重工位定点作业这类场景里，这类钢丝绳式电动葫芦是非常常见的轻小型起重执行单元，区别于手动葫芦的人力驱动形式，它依靠配套的动力单元输出扭矩，通过减速机构放大扭矩后驱动卷筒转动，缠绕在卷筒上的钢丝绳收放，带动下方吊钩组实现重物的垂直升降，部分同类型产品还可配套行走轮组在工字钢轨道上实现水平方向的移动，覆盖固定工位到小范围作业面的起重需求。

　　卷筒外侧的框架是安装承载支架，支架上加工有和行走小车或者固定吊点连接的安装孔位，孔位的间距、孔径都按照常用的工字钢轨道配套尺寸设计，安装时不需要额外加工转接板，直接通过螺栓紧固即可完成固定，支架的侧板同时承担卷筒的轴承座安装功能，减少了额外的零件数量，也提升了整体结构的刚性，避免起吊额定载荷时支架出现变形导致卷筒卡滞。动力单元布置在卷筒的右侧，和减速机构分置卷筒两端的布局，能让整体设备的重心落在安装支架的中心线上，避免单侧偏重导致运行时轨道单侧磨损加剧，动力输出轴穿过卷筒中心的空腔和另一侧的减速机构输入轴连接，这种同轴布局能大幅压缩设备的轴向尺寸，让整体结构更紧凑，适合在车间高度有限、安装空间局促的场景使用。

　　从安装边界来看，这套结构的整体径向尺寸控制在适配常规10号到25号工字钢轨道的范围内，卷筒的容绳量对应常规10米到30米的起升高度需求，支架上的安装孔位预留了足够的螺栓操作空间，现场安装时不需要额外拆解设备主体就能完成紧固作业。设计时还考虑了日常维护的便利性，减速箱的注油孔、放油孔都布置在外侧易操作的位置，制动模块的调整螺母也预留了操作空间，不需要拆解主体结构就能完成制动间隙的调整、润滑油的更换这类日常维保作业。

　　在实际选型适配时，这类结构的电动葫芦通常会根据额定起重量匹配对应的钢丝绳直径、减速比、动力功率，模型里的结构细节也体现了这些设计考量：卷筒的壁厚按照额定起升载荷下的抗弯、抗扭强度做了加厚处理，支架的连接螺栓等级选用8.8级以上高强度螺栓，轴承选用能承受径向载荷和少量轴向载荷的深沟球轴承，适配钢丝绳出绳时的少量偏角带来的轴向力。导绳器的结构采用分段式耐磨铸铁设计，磨损后可以单独更换分段块，不需要整体更换导绳器，降低后期的使用维护成本。出绳口的位置还设置有防脱绳挡块，避免钢丝绳松弛时从绳槽中脱出，引发卡滞或者钢丝绳断裂的风险。这类电动葫芦在实际使用中，通常会配套上下限位装置，当吊钩上升到上极限位置或者下降到下极限位置时，会自动切断动力电源，避免冲顶或者钢丝绳完全松脱引发的设备故障，模型里卷筒端部的预留安装位就是用来安装限位触发装置的，不需要额外在支架上焊接支架，直接通过螺栓就能固定限位开关，安装调试非常方便。
