商用燃气六头灶连对流烤箱结构设计

　　上层操作台面分为两个功能区，左侧为六组燃气燃烧器排布区，炉头采用铸铁混风结构设计，空气与燃气在炉头腔体内预混后输出稳定火焰，每个炉头对应独立的火力调节旋钮，旋钮排布在炉台前沿的不锈钢面板上，操作时无需探身越过高温锅具，降低操作烫伤风险；右侧为平整的不锈钢置物操作台，可临时放置待烹饪的食材、盛菜容器或是烹饪工具，减少后厨操作人员的往返动线。炉台后侧设置通长的挡油溅板，高度高出操作台面200mm左右，可阻挡烹饪过程中溅出的油污、汤汁落到设备后方的墙面或是相邻设备上，挡油板与台面采用圆弧过渡焊接，无清洁死角，日常擦拭即可完成保洁。这款商用燃气烹饪设备整合了六组开放式燃烧器与下层对流烤箱单元，主要面向正餐门店、连锁餐饮后厨、中央厨房配餐区等高频烹饪场景，可同时完成多道菜品的煎炒烹炸作业与食材烘烤、保温工序，适配天然气气源的商用供气标准，单台设备即可覆盖后厨热厨区半数以上的加热需求，减少多台分散设备占用的操作空间。设备整体采用落地式带脚轮结构，底部配置四个带刹车的万向脚轮，其中前端脚轮附带水平调节支脚，既可以满足后厨日常清洁时的设备移位需求，也能在固定作业时通过支脚调平，避免地面不平整导致的锅具滑移、设备晃动问题。

　　下层为两个独立的抽拉式柜体，左侧柜体对应六头灶的储物空间，可放置炒锅、锅铲、清洁工具等常用物件，右侧柜体为对流烤箱腔体，烤箱门采用带耐高温密封条的双层不锈钢结构，门体配置长条形金属拉手，烤箱内部设置热风循环风道，通过内置风机让腔体内热空气均匀流动，避免传统烤箱存在的局部温度差，保证食材烘烤时受热均匀，烤箱的温控旋钮与燃气控制阀同样排布在前沿面板上，与灶头控制区相邻，操作逻辑符合后厨人员的操作习惯。设备整体外壳采用304不锈钢拉丝板材折弯焊接成型，所有外露边角均做倒圆角处理，避免人员磕碰划伤，板材厚度根据不同受力部位做差异化设计，台面承重区域采用1.5mm厚板材，柜体侧板采用1.0mm厚板材，在保证结构强度的前提下控制整体自重。

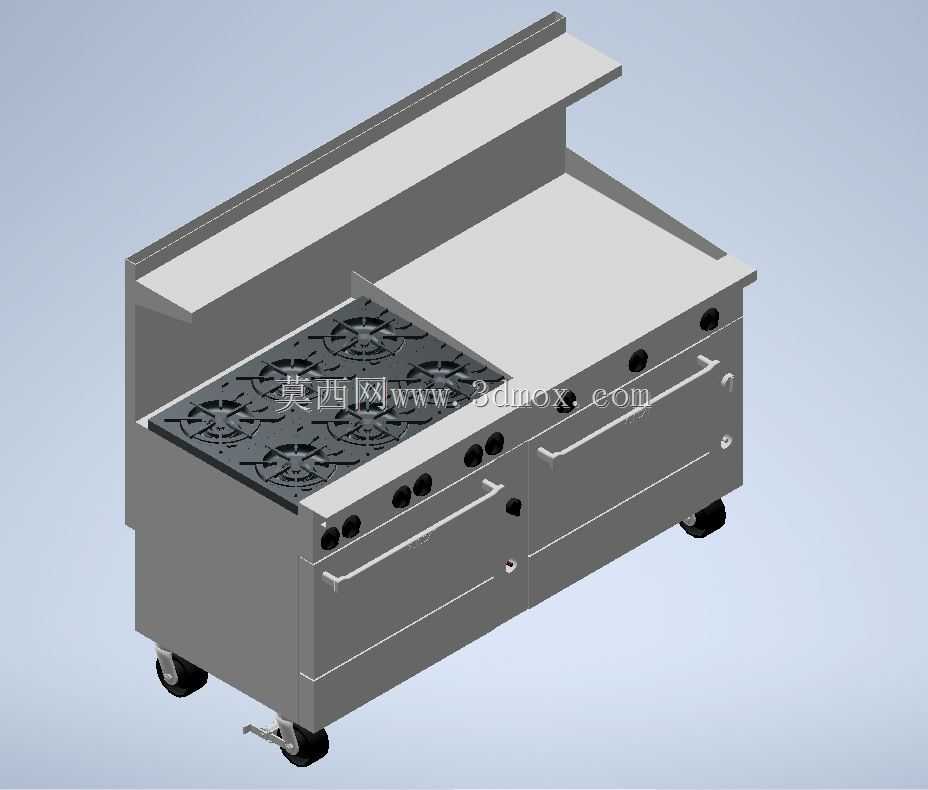

　　建模过程中优先还原设备的实际装配关系，炉头与台面的安装开孔、旋钮与面板的配合间隙、烤箱门的铰链开合行程、脚轮与底部框架的连接结构都按照实际产品的装配公差做还原，可直接用于商用厨电的布局设计、后厨动线模拟、设备选型展示等场景。安装边界方面，设备背部需要预留至少150mm的散热与燃气管路接驳空间，左右两侧预留50mm的操作间隙，设备正面操作区需要预留不小于1200mm的人员操作站立空间，天然气接驳口位于设备背部右下角，接口规格为标准DN25燃气接头，供电接口为220V三孔插座，仅用于烤箱热风风机与点火装置供电，整体外接管路布局不会占用额外的操作空间。

　　在结构设计层面，这款设备将燃气烹饪与烘烤功能整合在同一台设备上，共用一套燃气进气总管与接地保护结构，相比单独采购六头灶与独立烤箱，可减少后厨的燃气接口数量与供电点位，降低管路布设的成本，同时统一的不锈钢外壳也更便于后厨的日常卫生清洁，符合餐饮行业的食安卫生要求。炉头部位的盛液盘采用可拆卸式结构，烹饪过程中溢出的汤汁会汇集在盛液盘内，清洁时可直接取出冲洗，无需擦拭整个台面，大幅降低日常保洁的工作量。烤箱内部的烤架采用可调节层架结构，可根据烘烤食材的高度调整层架位置，适配不同尺寸的烤盘与烘焙容器，烤箱底部设置可拆卸的接渣盘，烘烤过程中掉落的食物残渣会汇集在接渣盘内，定期抽出清理即可，避免残渣堆积在烤箱底部产生焦糊异味。
