500ml塑料杯热成型生产工装结构设计

　　这套热成型结构针对500ml容量一次性塑料杯的量产加工场景设计，适配食品包装、快消饮品配套的杯体批量生产需求，可直接对接常规片材送料辊道的安装接口，无需额外改造现有产线的进料端机架。从实际生产的落地逻辑来看，设计阶段优先考虑了片材受热后的形变冗余，成型型腔的周圈预留了0.12mm的脱模斜度，避免PP、PET等常用杯体材质在高温软化状态下脱模时出现侧壁拉毛、杯口卷边不齐的问题，型腔底部的圆角过渡做了差异化处理，靠近杯底承重圈的位置采用R1.8mm的圆弧，匹配杯体堆叠时的嵌套间隙，既保证成品杯叠放时不会出现卡滞，也能控制单杯的成型壁厚差在0.08mm以内，减少原料的无效损耗。

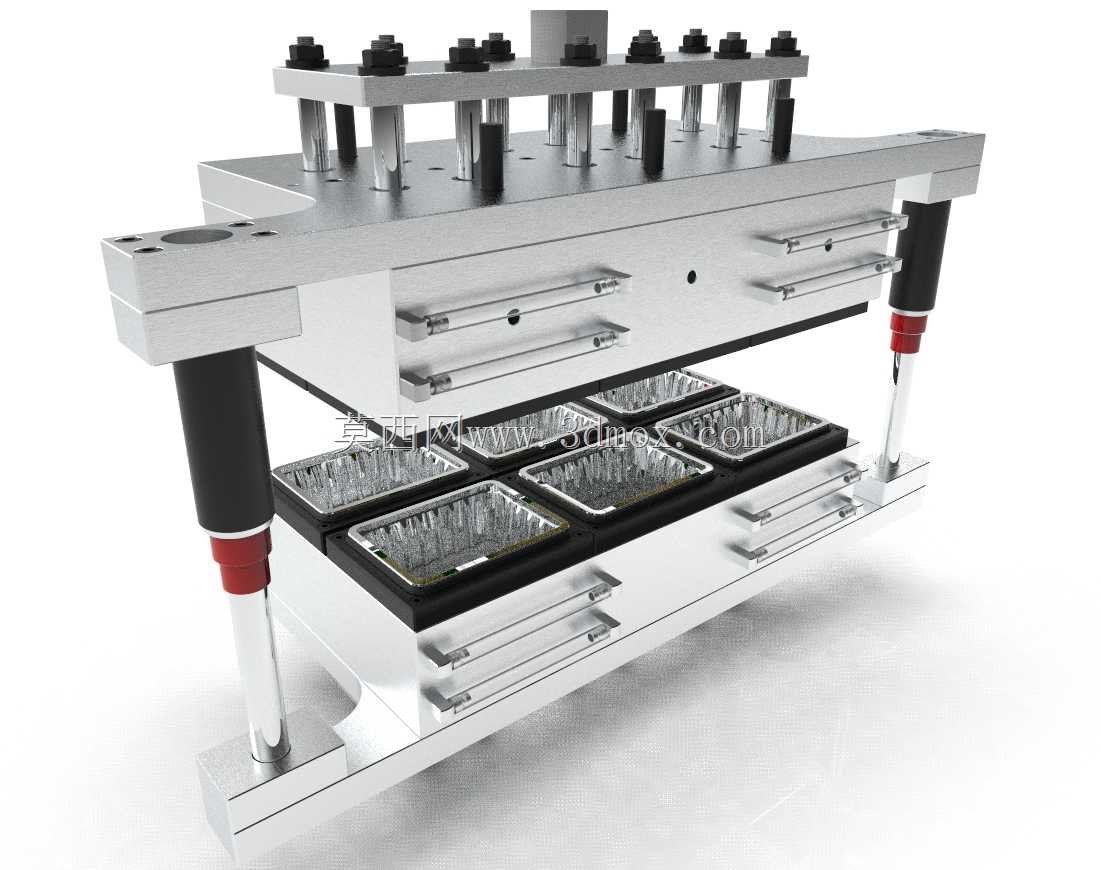

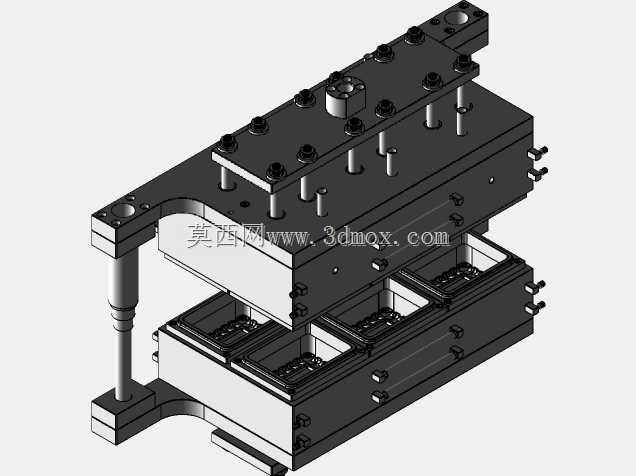

　　整套成型工位的安装边界控制在长1200mm、宽860mm的机架范围内，可直接替换原有老款成型模具的安装位，底部的定位销孔采用标准H7公差，和产线的顶升机构对位时无需反复调校，安装固定的螺栓孔位间距统一为150mm，适配多数中小型热成型机的台板尺寸。成型面的冷却水道采用随形排布设计，距离型腔内壁的距离恒定为8mm，保证成型后杯体的冷却速率均匀，不会出现局部冷却过快导致的杯身应力发白问题，水道的进出水接口设置在工位后侧，和产线原有冷却水循环管路的接头规格完全匹配，接装时无需转换接头。

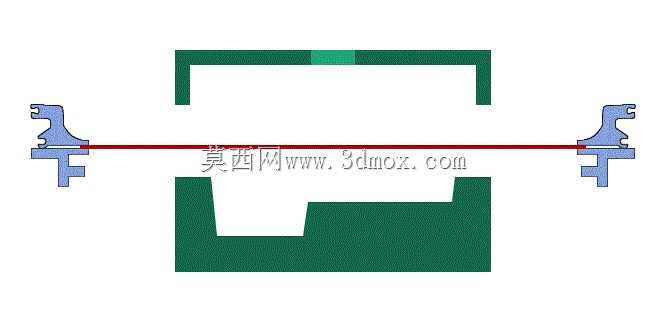

　　在功能结构上，这套设计整合了片材预压封边、真空吸塑成型、余料冲切的一体化动作逻辑，压边圈的压力通过周圈均匀分布的弹簧提供，弹簧预压量可调范围为3-7mm，可适配0.2-0.5mm厚度的不同塑料片材加工需求，当片材厚度变化时，只需调整压边圈的限位螺栓高度即可匹配对应的压合压力，无需更换弹性元件。真空吸气孔的直径控制在0.5mm，沿型腔侧壁螺旋排布，避免吸气孔在杯体内壁留下明显的凸点影响外观，靠近杯口的位置加密了吸气孔排布，保证杯口位置的成型饱满度，满足后续卷边工序的尺寸精度要求。

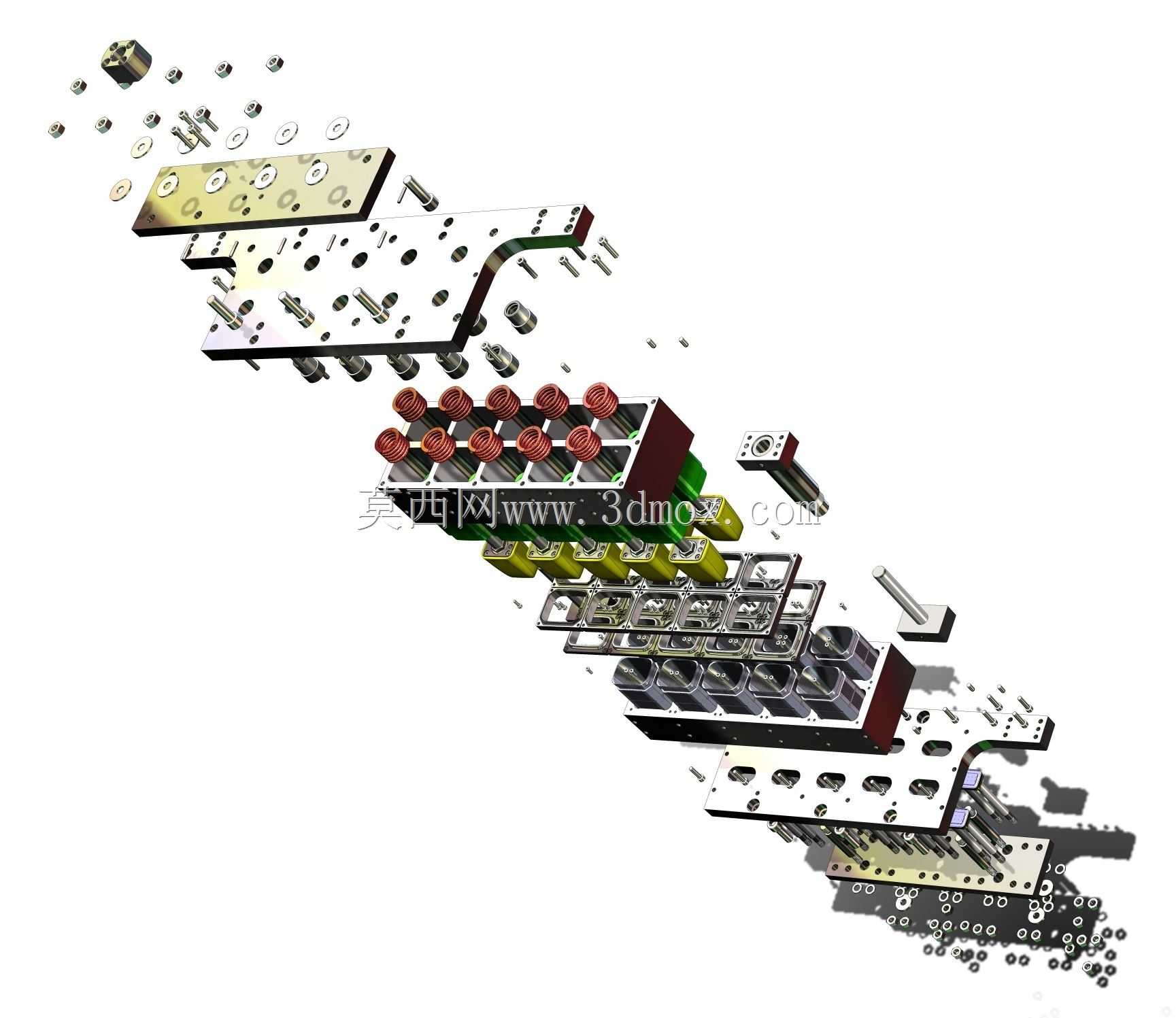

　　从日常运维的角度考虑，成型型腔采用镶拼式结构，易磨损的杯口成型位置单独做了镶件设计，当长期生产出现磨损导致杯口尺寸超差时，只需更换对应镶件即可，无需整体更换成型模体，大幅降低运维的配件成本。模体的合模导向采用四个导柱定位，导柱表面做了渗氮处理，表面硬度达到HRC62以上，长期往复合模的磨损量极小，可保证连续生产过程中上下模的对位精度控制在0.03mm以内，避免出现成型壁厚不均、飞边过大的问题。

　　针对生产过程中的余料处理，成型工位后侧集成了余料牵引的挂料齿结构，挂料齿的齿距和片材输送的步距完全匹配，每一次成型动作完成后，余料会被挂料齿带动向前输送一个步距，不会出现余料拉扯导致的成型杯体变形问题。整个结构的运动部件都预留了润滑脂注油孔，日常保养时无需拆解结构即可完成润滑维护，适配量产车间两班倒的连续生产节奏，减少停机维护的时间占比。
