方形法兰式安装铁砧结构设计

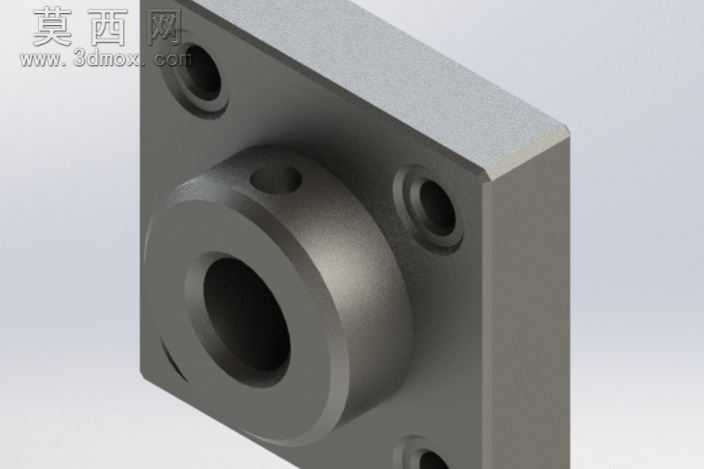

该模型为方形法兰式安装铁砧，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机械加工工艺要求，对各部位尺寸进行精准约束，保证模型可直接对接后续生产加工环节。模型整体采用一体化结构设计，主体分为方形安装底座与中部凸起的工作凸台两部分，方形底座四个角位置分别设计有同轴沉头安装孔，可通过螺栓实现铁砧在工作台面的稳固固定，沉孔结构可保证螺栓安装后端面齐平，避免突出结构影响工件放置与加工操作。中部工作凸台采用阶梯式圆柱结构，中心设计有贯通式通孔，凸台与方形底座衔接处做了圆角过渡处理，可有效降低应力集中，提升构件整体结构强度，避免长期承受冲击载荷出现开裂变形问题。材质设定上选用4140合金结构钢，该材料具备高强度、高韧性与良好的抗冲击性能，完全匹配铁砧作为金属敲击承载构件的使用需求，渲染阶段对金属材质做了哑光磨砂质感处理，还原真实钢材经机加工后的表面质感，同时对安装孔、通孔等部位做了内孔倒角的细节呈现，还原真实机加工的工艺特征。设计过程中充分考虑铁砧的实际使用场景，方形底座的平面度、工作凸台的端面平行度都在建模阶段做了公差预留，保证后续生产出的成品可满足金属敲击、工件整形等作业的精度要求，整体结构紧凑，安装便捷，可作为小型加工工位的承载工装，也可作为大型集成加工设备的配套组成部件，适配多场景的金属加工作业需求。
