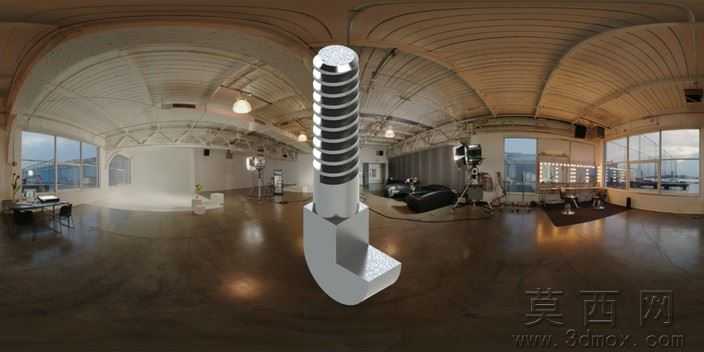

L型钩头螺栓紧固连接件三维建模

本作品为钩头螺栓的三维数字化建模成果，建模过程依托参数化三维设计逻辑完成，首先对钩头螺栓的功能结构进行拆解分析，将整体构件划分为螺纹段、光杆过渡段、L型钩头三个核心功能区域，各区域尺寸严格参照通用紧固件的设计规范设定，保证模型符合实际工业使用的尺寸比例要求。建模阶段首先绘制螺栓杆部的中心轴线作为基准参考，通过旋转凸台命令生成光杆段的基础实体，随后采用螺旋线扫描切除的方式构建外螺纹结构，扫描过程中严格控制螺纹牙型角、螺距、牙高的参数精度，还原标准三角外螺纹的牙型轮廓，保证螺纹段的结构特征与实际加工成型的螺栓螺纹完全一致。针对L型钩头部分，采用多基准面草绘结合拉伸、圆角过渡的方式构建，在杆部与钩头的衔接位置设置平滑过渡圆角，避免直角结构带来的应力集中问题，同时对钩头的承压接触面做平面度约束处理，保证钩头与被连接件接触时的受力均匀性。材质与渲染阶段，为模型赋予金属合金钢材质，调整材质的粗糙度、金属度参数，还原钢制紧固件经表面处理后的哑光金属质感，渲染过程中采用三点布光方案，主光源从侧上方投射突出螺纹的牙型起伏结构，辅助光源补充暗部细节避免钩头转角位置出现死黑区域，环境光采用低强度冷色调光提升金属材质的层次感，最终渲染效果清晰展现钩头螺栓的整体结构特征与细节。设计过程中充分考虑该类紧固件的实际使用场景，钩头的弯折角度、钩头端面的尺寸均经过合理性校验，既保证钩头能够顺利卡入被连接件的卡槽内，又保证杆部螺纹段有足够的长度实现紧固连接，模型整体结构无冗余特征，各部分衔接自然流畅，可用于机械装配模拟、紧固件选型参考、教学演示等多种场景，能够直观展现钩头螺栓的结构形态与设计特点。
