冷却塔热交换器配套焊接钢支撑构架

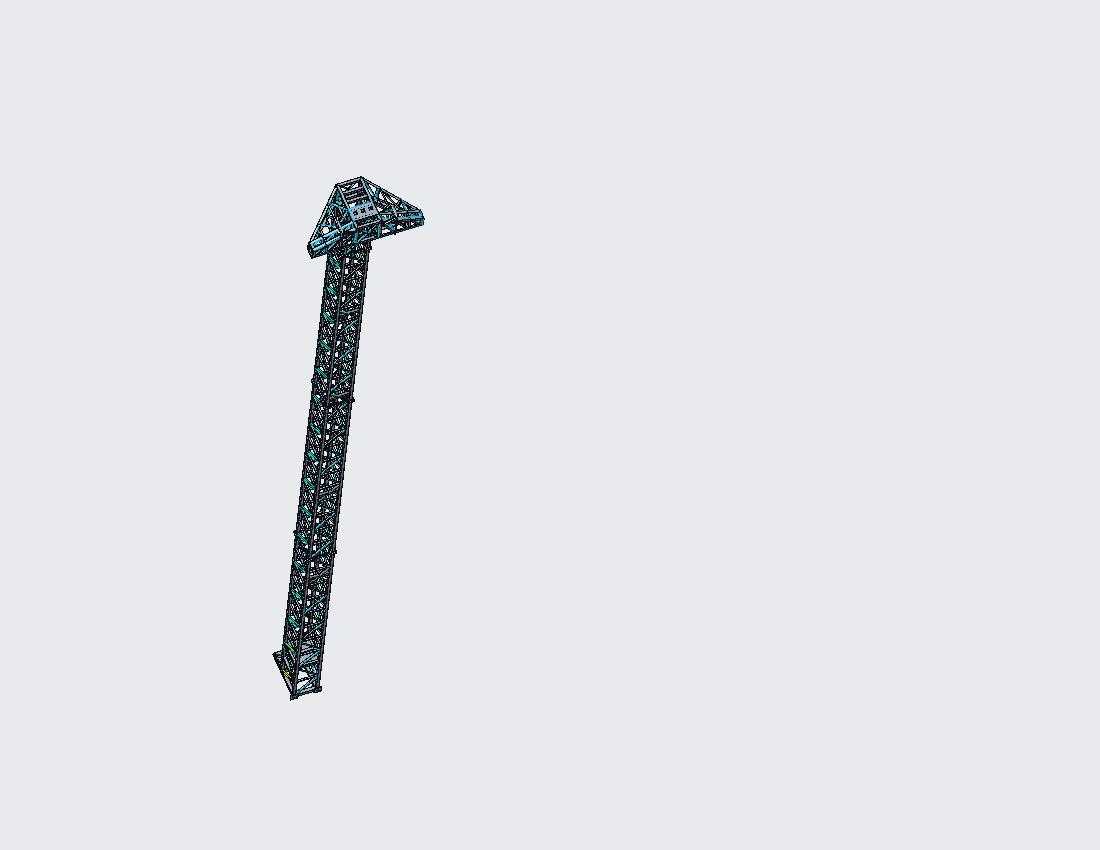

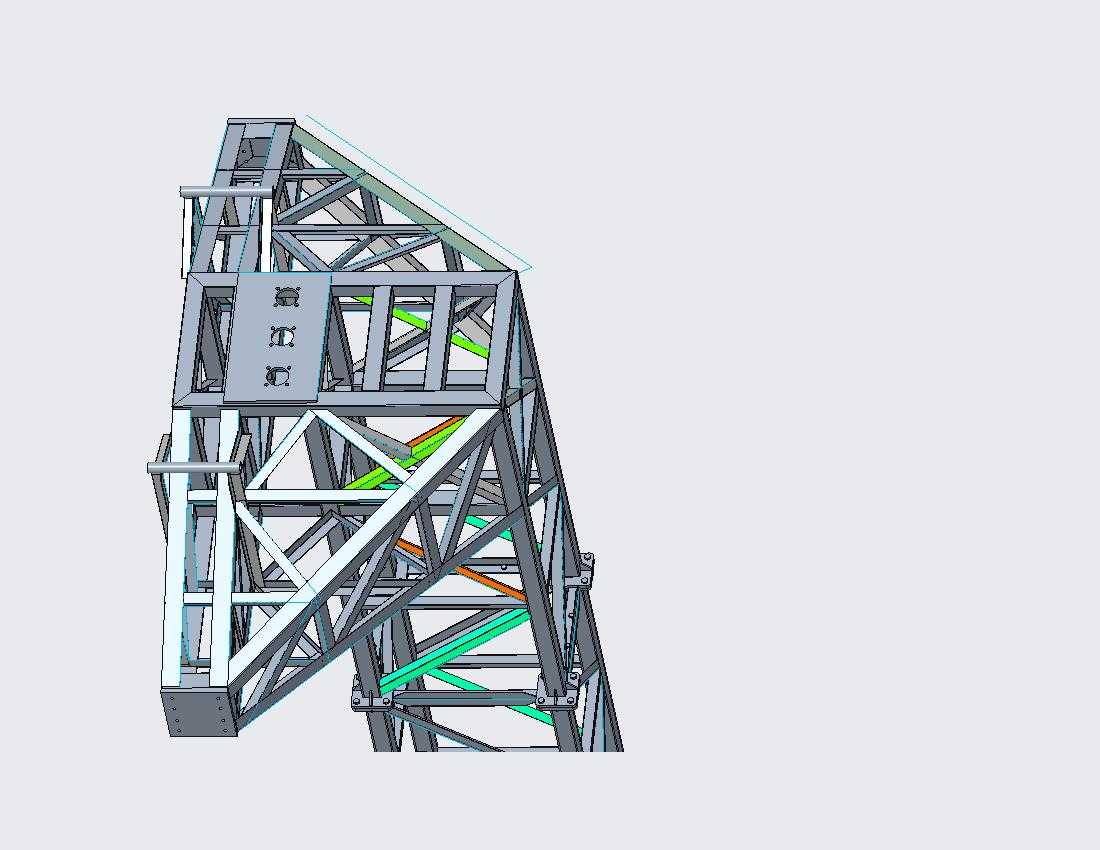

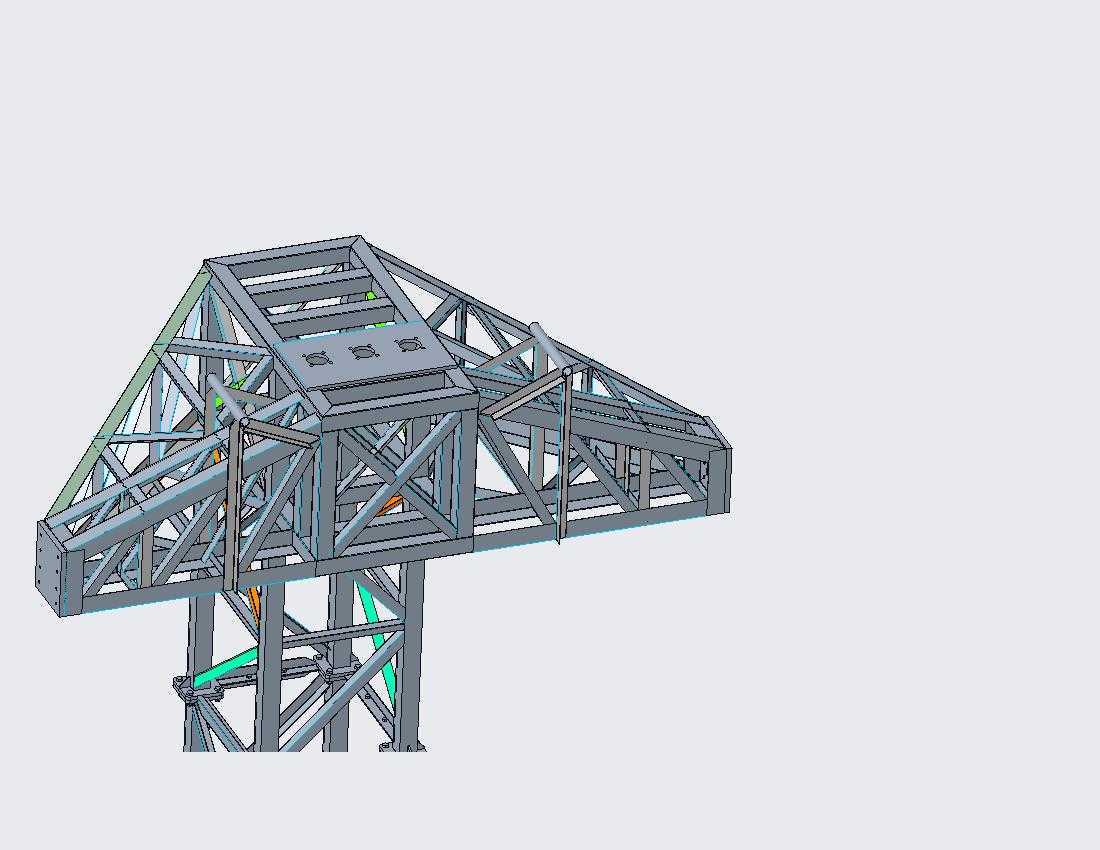

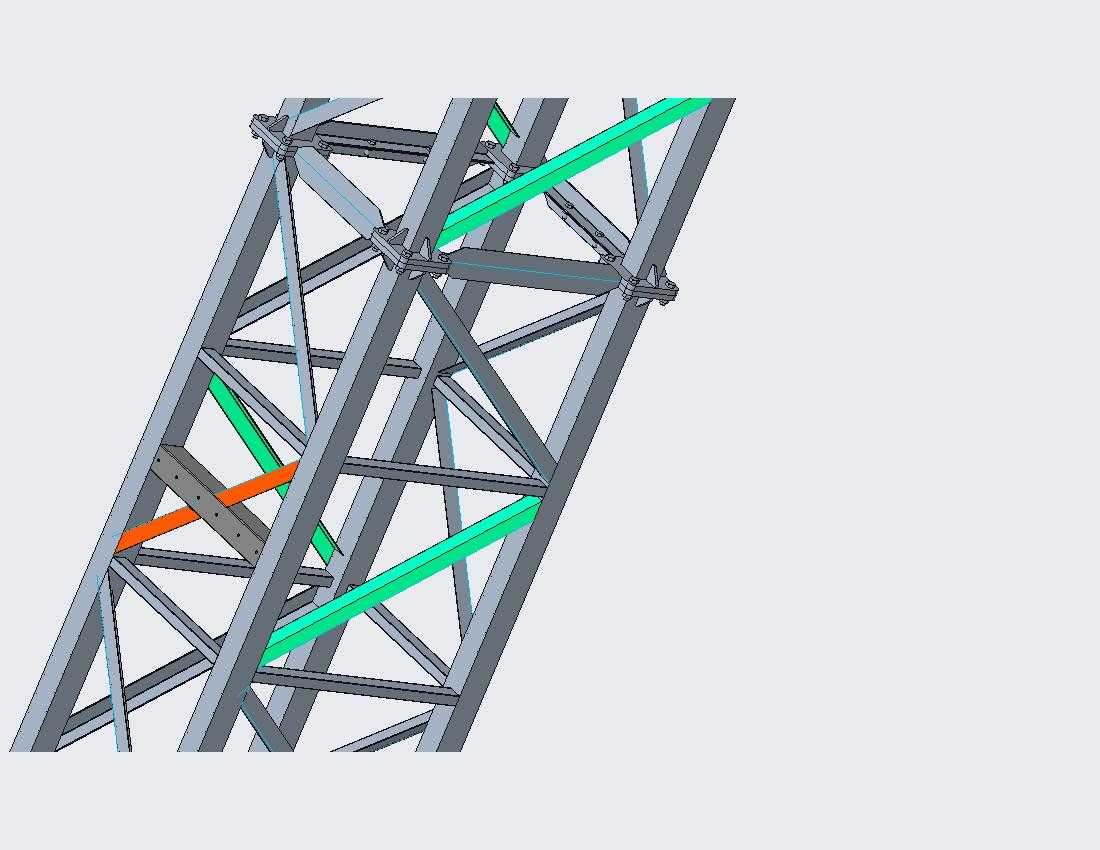

　　这套焊接钢结构主要服务于工业循环水系统里的清洁冷却塔热交换单元，在化工、电力、大型商用中央空调配套的冷却工段都有对应的应用场景，核心作用是为热交换器的管束、导流组件提供稳定的承载支撑，同时预留出检修操作、介质管路排布的操作空间，避免换热组件在长期运行中受水流冲击、风载、温度形变影响出现位移或结构失稳。从结构设计逻辑来看，整体采用空间桁架式受力体系，主受力弦杆选用大截面矩形型钢，承担整体竖向载荷与水平方向的风载、设备振动载荷，斜向腹杆按照受力传导路径排布，在节点位置通过焊接连接板完成多杆件的汇交固定，不同颜色标识的杆件对应不同的受力分区：亮绿色杆件为次要受力的辅助支撑，主要承担局部检修载荷与杆件平面外的稳定约束，橙色杆件为管路固定的附加支撑，专门用于承托换热介质的进出支管，避免管路重量直接作用在换热管束上造成接口渗漏。

　　设计过程中优先考虑了现场焊接拼装的工艺可行性，所有节点的连接板尺寸都预留了足够的焊接操作空间，杆件下料长度预留了现场焊接收缩余量，避免拼装时出现尺寸累积误差导致的装配间隙过大问题。安装边界方面，整体构架的底部连接端预设了与混凝土基础预埋板匹配的焊接坡口，横向跨度适配常规逆流式清洁冷却塔的换热模块安装尺寸，构架内部的净空高度满足换热管束抽芯检修的操作距离，相邻杆件之间的间隙避开了换热片的散热通风路径，不会额外增加冷却风的流通阻力。

　　从结构受力特性来看，桁架结构相比实心承载架自重降低40%以上，同时整体刚度完全满足换热设备满水运行时的载荷要求，节点位置的加劲肋设计有效避免了长期振动载荷下的焊缝疲劳开裂问题，斜腹杆的排布角度经过受力优化，将竖向载荷均匀传导至底部支撑点，不会出现局部应力集中的问题。在实际工况适配性上，这套钢结构充分考虑了冷却塔内部高湿度、长期接触循环水雾的使用环境，杆件连接位置全部采用连续满焊工艺，避免存在缝隙积水导致的锈蚀隐患，构架的分层设计也方便后期运维人员在不同高度位置开展换热片清洗、管路密封件更换等作业，不需要额外搭设临时操作架。

　　结构建模过程中对所有焊接节点做了干涉检查，确保每根杆件的安装位置不会与换热管束、喷淋管路、收水器组件发生空间冲突，主弦杆上预留的安装孔位可以直接适配不同规格换热模块的固定螺栓，不需要现场二次钻孔破坏杆件的防腐层与结构强度。整体结构的外形尺寸完全匹配对应处理量的冷却塔热交换段安装腔室，安装时只需要将底部与预埋板焊接固定，再依次吊装换热模块放置在构架的支撑横梁上即可，大幅缩减现场安装的施工周期，也减少了现场非标改制的工作量。
