棘轮棘爪间歇传动机构三维设计

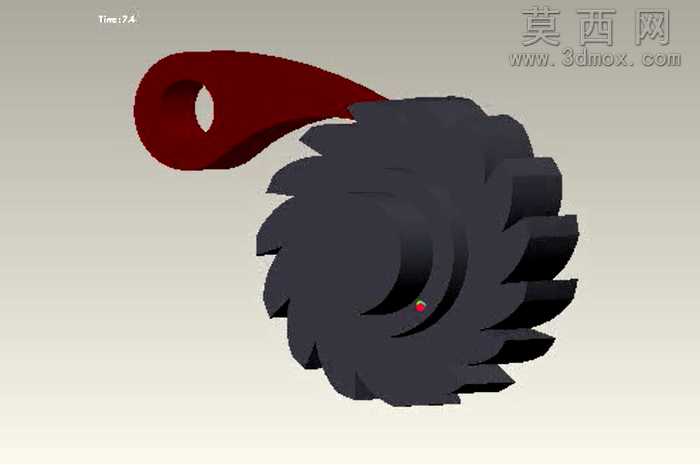

本作品为棘轮棘爪间歇传动机构的三维建模设计，整体建模过程遵循机械设计的标准规范，先完成核心零件的参数化草图绘制，再通过特征拉伸、切除、阵列等操作完成单个零件的实体构建。首先针对棘轮主体进行建模，根据间歇传动的步进角度需求确定棘轮的齿距、齿深与齿形轮廓，采用周向阵列的方式生成均匀分布的棘轮轮齿，轮齿的工作面设计为适配棘爪卡合的倾斜角度，非工作面做平滑过渡处理，避免传动过程中出现卡滞或磨损过快的问题，棘轮中心预留轴孔与键槽结构，满足实际装配时与传动轴的配合需求。其次完成棘爪零件的建模，棘爪的卡合端轮廓与棘轮齿形做适配性设计，保证卡合时能够完全贴合棘轮齿面，受力均匀不打滑，棘爪尾部设计有挂接孔结构，可用于连接复位弹簧，实现棘爪的自动复位动作，棘爪的铰接位置做圆角过渡处理，减少转动过程中的应力集中。装配阶段严格按照实际机械的运动逻辑进行配合约束，将棘轮设置为绕中心轴的旋转副，棘爪设置为绕铰接点的摆动副，添加碰撞检测约束模拟实际工作时棘爪与棘轮轮齿的接触状态，保证机构运动时不会出现穿模问题。材质与渲染方面，棘轮主体采用哑光深灰的金属材质模拟调质钢的质感，表面添加细微的磨砂纹理还原机加工后的表面效果，棘爪采用暗红色的喷涂金属材质，与棘轮形成明显的视觉区分，便于观察两者的配合运动关系，场景采用柔和的漫反射光照，避免金属表面出现过强的反光遮挡结构细节，同时添加轻微的环境遮蔽效果，突出零件的轮廓层次感。设计思路上，该机构为典型的单向间歇传动结构，可实现单向步进传动、反向止逆的功能，建模过程中对齿形配合间隙做了合理预留，既保证棘爪能够顺利滑入棘轮齿槽完成卡合，又避免间隙过大导致传动回程误差超标，整体结构简洁紧凑，可直接用于机械原理演示、单向止逆机构设计参考等场景，模型附带简单的运动动画，可直观展示棘轮棘爪的工作过程：当主动件带动棘爪往复摆动时，棘爪推动棘轮沿单一方向步进转动，反向转动时棘爪会卡入棘轮齿槽阻止棘轮反转，完整呈现该经典机械结构的运动特性。
