微软款有线光电电脑鼠标三维设计作品

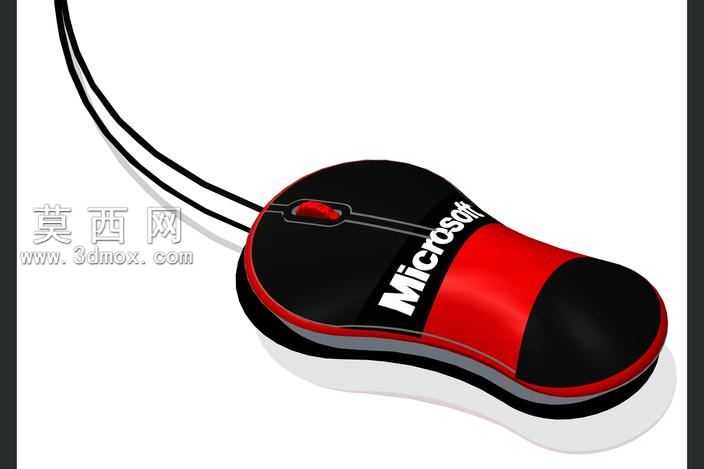

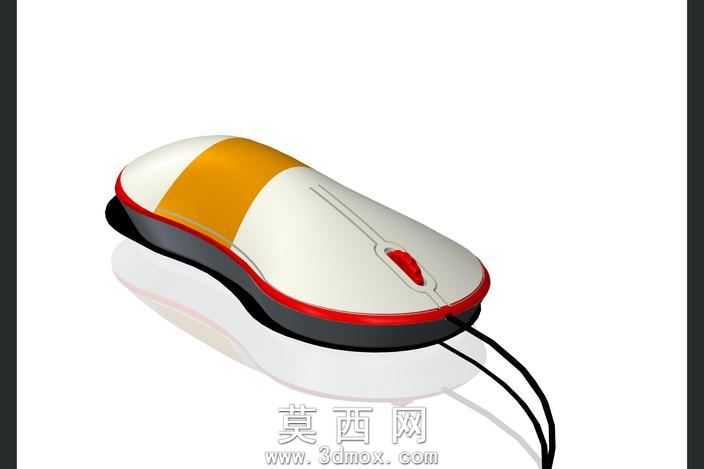

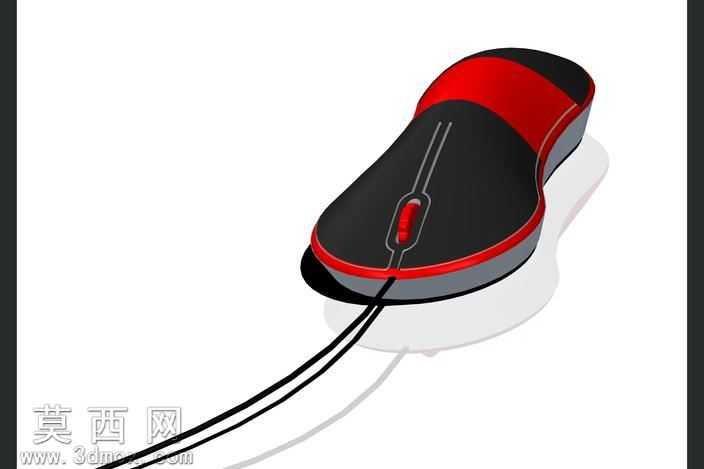

本作品为有线光电电脑鼠标的三维设计成果，建模阶段依托Creo 2.0软件完成全参数化构建，首先从人体工学握持形态入手，先绘制鼠标上盖的主轮廓样条曲线，通过多截面曲面命令生成贴合手掌自然弧度的上盖曲面，反复调整曲面的曲率变化，确保掌心承托区域、指腹放置区域的曲面过渡顺滑无突兀折角，避免长期握持产生的硌手感。建模过程中对鼠标的分体结构做了精准拆分，将上盖分为左右按键区域、中部滚轮装饰区、尾部承托区三个独立部件，各部件之间预留0.15mm的装配间隙，还原真实产品的装配公差要求，左右按键的转轴位置做了薄壁铰接结构设计，模拟实体按键的按压活动空间。滚轮部分单独建模，还原滚轮表面的防滑纹理与中部红色装饰件的细节，滚轮下方的光电传感器定位孔、底部脚垫的安装凹槽都做了1:1的结构还原，鼠标出线口位置做了圆角过渡的防弯折结构，延长线材使用寿命。材质与渲染阶段，为鼠标上盖的黑色区域赋予哑光磨砂PC材质，调整材质的粗糙度参数模拟类肤涂层的细腻触感，中部红色装饰带赋予高光亮面ABS材质，通过调整反射率与高光强度，还原亮面塑料的通透光泽感，鼠标侧边的灰色装饰条赋予半哑光橡胶材质，模拟防滑侧裙的触感，滚轮的红色按键部分赋予透明PC材质，添加轻微的折射效果还原透光按键的视觉特征。线材部分赋予黑色柔性PVC材质，调整材质的弯曲形变参数，模拟自然下垂的线材弧度，渲染时添加柔和的环境光与主光源，突出曲面的光影过渡，清晰展现各部件的材质差异与结构分界。设计思路上以经典微软舒适鲨鼠标为参考原型，在还原经典外观辨识度的基础上，优化了侧边弧度的收腰设计，让拇指与无名指的放置空间更充裕，整体造型兼顾复古外观与实用握持体验，所有结构细节都参照量产鼠标的工艺要求设计，可直接用于外观验证、3D打印手板制作或者教学演示使用。
