双排多腔长条巧克力成型模具设计

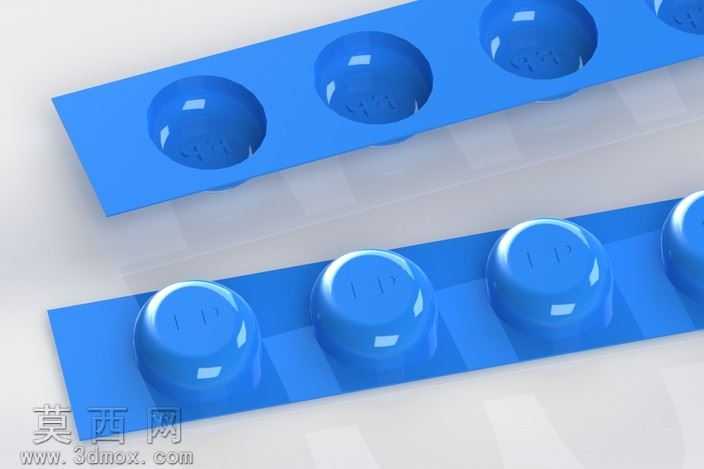

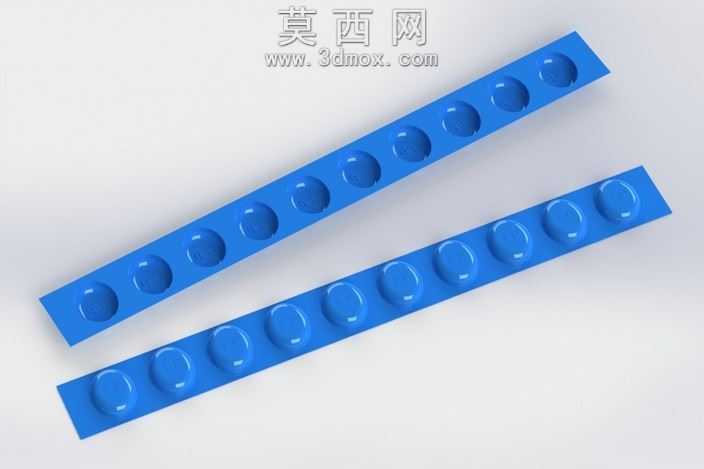

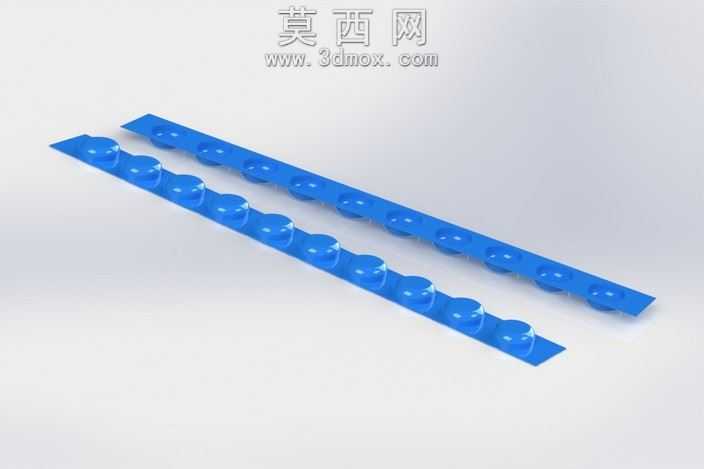

本模型为双排多腔长条巧克力成型模具，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循食品接触类模具的设计规范，重点把控型腔尺寸精度与合模对位精度。整体模具分为上下两个成型模条，上模条设置有连续排列的半球形凸模结构，下模条对应设置等距排布的半球形凹模腔，上下模合模后即可形成完整的半球形巧克力成型空腔，单条模体共设置十四个成型腔位，双排布局可同时完成二十八粒半球形巧克力的浇注成型作业，有效提升单批次生产效率。建模阶段首先绘制模条的长条基体轮廓，通过拉伸特征生成基础实体，随后以线性阵列方式完成所有型腔与凸模结构的排布，阵列过程中严格控制相邻腔位的中心距，确保每粒巧克力的成型尺寸一致，避免出现大小不均的问题。材质设计上模拟食品级硬质塑料模具的外观效果，赋予模体均匀的亮蓝色哑光塑料材质，添加轻微的表面反光效果还原真实塑料模具的质感，渲染阶段采用柔和的漫反射光源，清晰展现模条的平直轮廓与型腔的圆润曲面结构，同时通过阴影效果突出上下模的对位关系，直观呈现模具的合模状态。结构设计上模条整体采用等截面长条形态，边缘做小圆角过渡处理，避免尖锐边角在使用过程中造成划伤，同时便于生产过程中的取放与清洁作业；每个型腔的边缘都做了微小的倒角处理，既可以避免合模时出现硬接触磕碰损伤型腔，也能在巧克力冷却定型后顺利脱模，减少成型件的边缘缺损问题。上下模的对应位置设置有隐形对位结构，建模时通过配合约束确保合模后凸模与凹模完全同轴，不会出现错位导致的巧克力成型偏心、飞边过厚等问题。设计思路围绕小颗粒巧克力的批量生产需求展开，双排长条式的结构既适配连续浇注生产线的输送宽度，也便于人工操作时的取放，多腔等距排布的形式可以在保证模具整体强度的前提下最大化排布成型腔位，平衡模具制造成本与生产效率，同时半球形的型腔结构简单易加工，后期维护与清洁难度低，能够满足食品生产场景的卫生要求。
