多规格兼容模块化全自动手机盒包装设备

　　在消费电子成品后段包装工序里，手机产品的盒体包膜包装一直是产线里人力占用偏高、品质一致性难管控的环节，以往人工套膜、热封的作业模式，不仅单工位需要配置2-3名作业员轮班，还容易出现膜料褶皱、封边偏移、包膜张力不均导致的盒体刮花问题，遇到产线换型不同尺寸的手机盒时，调机时间往往超过2小时，很难匹配当前消费电子行业小批量多批次的柔性生产需求。这套全自动包装设备正是针对该类场景开发，核心覆盖手机成品从装盒完成后的自动上料、膜料牵引包覆、封边裁切、热压定型到成品下料的全工序流程，无需人工介入中间转运环节，单工位即可替代传统4人作业组的产能，包膜后的成品封边公差可控制在±0.5mm以内，能有效规避人工操作带来的外观瑕疵问题。

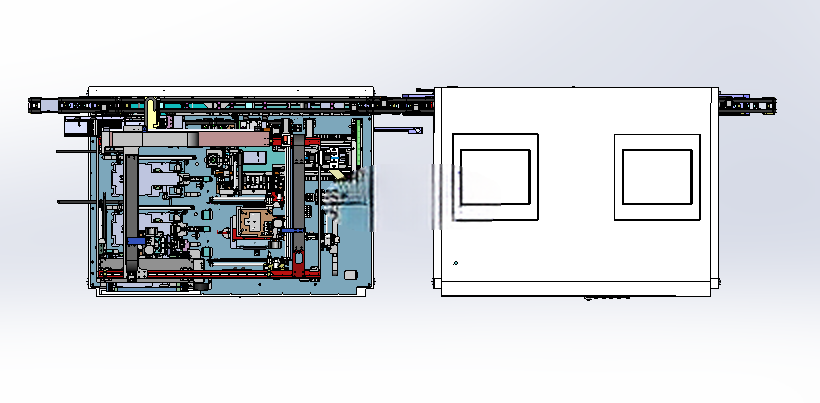

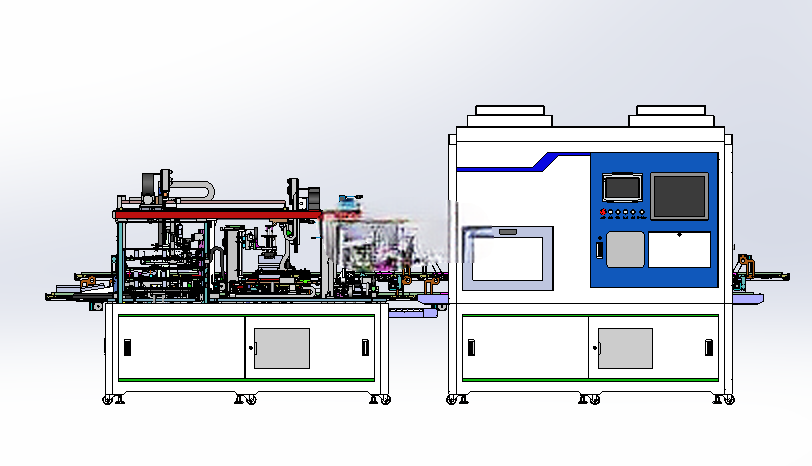

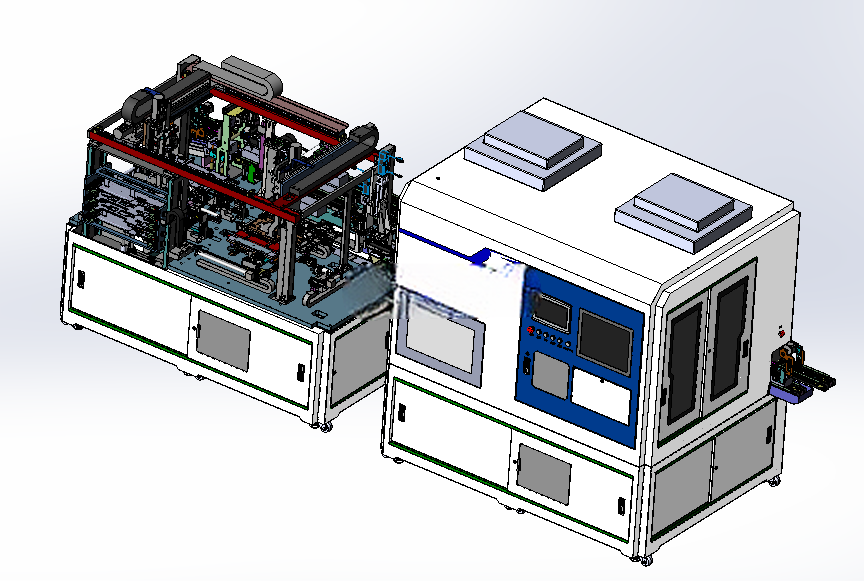

　　从结构设计思路来看，整套设备采用分体式模块化布局，左侧为膜料供料与包覆执行单元，右侧为控制与热压定型单元，两个单元通过标准连接定位销拼接，现场安装时不需要复杂的地基找平，只要保证地面水平度在2mm/㎡以内即可完成对接，整机安装完成后横向总长度约2.8m，纵向深度约1.6m，设备顶部最高处距离地面约1.9m，预留的操作维护通道宽度不小于0.8m即可满足日常换膜、部件检修的空间需求，不会占用过多车间产线面积。设备的所有关键执行部件均采用独立快拆结构设计，比如膜料牵引辊组、封边裁切模组、热压头组件，都通过定位销与快锁螺钉固定在安装基板上，不需要拆解周边关联结构即可单独拆卸更换，当生产过程中出现易损件损耗时，现场维护人员可在10分钟内完成备件更换，大幅降低停机等待时间。

　　设备的兼容性设计覆盖了市面上绝大多数款式的手机盒子产品，可适配的盒体长度范围在120mm-180mm、宽度在60mm-90mm、厚度在40mm-80mm区间，换型时只需要在触控显示屏上调用对应产品的参数配方，调整料道宽度挡块与包膜导向件的位置即可完成切换，不需要重新编写控制程序。膜料适配方面，可兼容不同厂商生产的0.5mm厚度包装膜，膜卷安装位支持最大直径300mm、宽度200mm的标准膜卷，膜料牵引路径设置了张力自动调节机构，可根据膜料的实际拉伸特性实时调整牵引张力，避免出现膜料拉断或者包覆松弛的问题。

　　设备的操控区域设置在右侧单元的正面操作面，配置了触控显示屏与实体操作按钮，显示屏界面分为参数设置、运行监控、故障报警三个核心模块，参数设置界面可直接调整包膜温度、牵引速度、封边压力等工艺参数，运行监控界面可实时显示各工位的运行状态、产量计数信息，当设备出现膜料耗尽、卡料、温度异常等故障时，报警界面会直接显示故障位置与排查指引，帮助维护人员快速定位问题。设备的安全防护方面，所有运动执行区域都配置了透明亚克力防护门，防护门设置了安全联锁开关，一旦防护门被异常打开，设备会立即停止运行，避免作业人员误触运动部件发生安全事故。

　　从实际产线应用的反馈来看，这套设备运行时的包膜速度可稳定在每分钟25-30个盒体，连续运行8小时的产能可达到12000盒以上，成品合格率可稳定保持在99.5%以上，相比传统人工包装模式，不仅大幅降低了人力成本，还能避免人工接触盒体带来的指纹、污渍残留问题，提升成品包装的外观品质。设备的底部配置了可调脚杯与万向轮，方便产线布局调整时的移动与调平，气源接口与电源接口都设置在设备右侧的背面下方，现场布线布管时可直接沿地面线槽连接，不需要在设备内部额外走管布线，安装调试周期可压缩到1个工作日以内，能快速接入现有产线投入使用。
