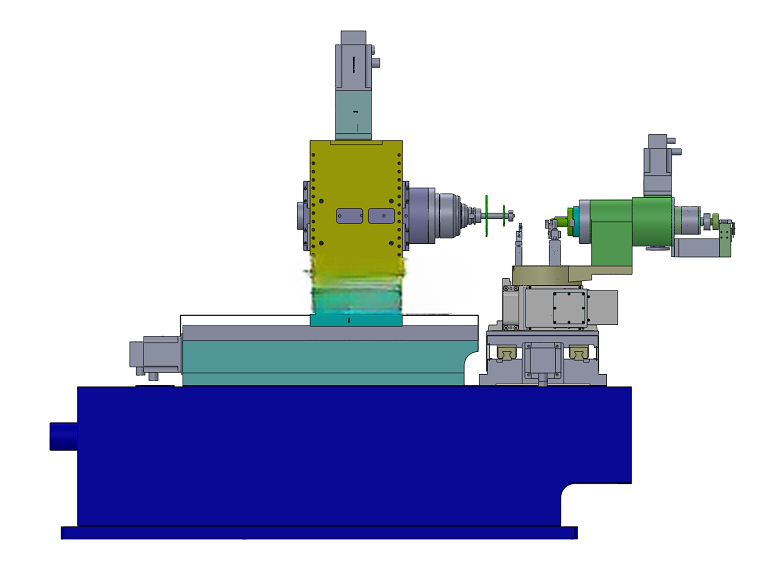

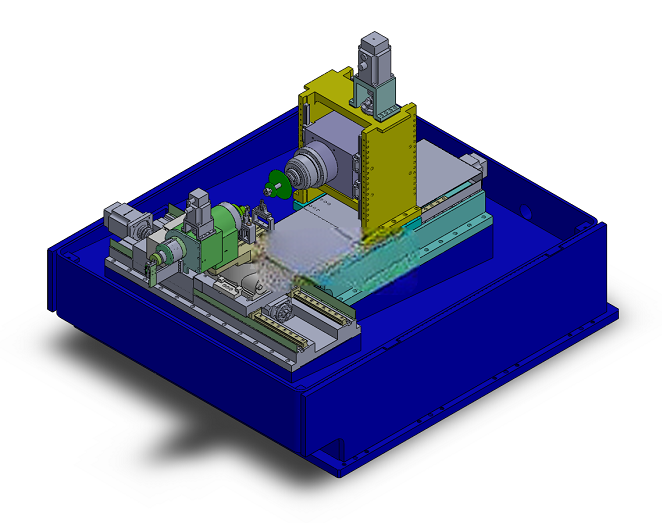

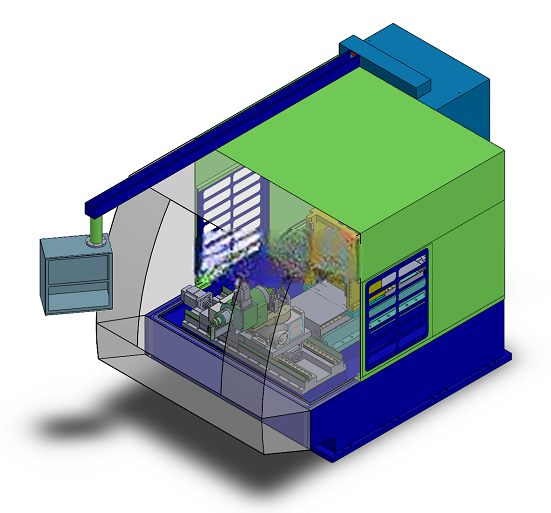

万能工具磨床结构设计三维方案

　　十字滑板布置在床身上方，承担纵向与横向的进给运动，其中纵向进给采用滚动导轨结构，运动阻尼小、进给灵敏度高，可实现微量进给动作，保障刃磨过程中的进给精度；横向进给采用滑动导轨结构，承载能力强，可承受磨削过程中的横向切削力，配合丝杠传动实现稳定的横向进刀动作。升降套筒部件搭载磨头组件，采用滚动丝杠传动实现垂直方向的升降运动，传动效率高、定位精度可靠，可满足不同直径刀具的磨削高度调整需求。磨头主轴设计有四档转速输出，可根据不同刀具材质、磨削工序要求匹配对应的切削线速度，适配高速钢、硬质合金等不同材质刀具的刃磨参数要求。在机械加工车间的刀具刃磨工位、工具修配工段，这类万能工具磨床是不可或缺的通用加工设备，主要承担各类金属切削刀具的刃磨修复、小型零件的精密磨削加工任务，适配中小批量生产场景下的多品种刀具维护需求，也可用于工装夹具的精密修配作业。从结构组成来看，整套设备以床身作为核心承载基座，承担所有运动部件的重量与磨削过程中的切削载荷，床身采用高刚性铸铁材质，内部布置加强筋结构，有效抑制磨削过程中的振动，保障加工精度稳定性。

　　工作台采用燕尾导轨结构，刚性充足，操作手感轻巧，可实现360度旋转调整，配合两侧布置的砂轮组件，在刃磨不同材质、不同类型刀具时，仅需旋转砂轮工位即可切换加工状态，既能够提升操作安全性，也可减少砂轮更换与修整的辅助时间，提升刀具研磨的操作可控性。床台平衡结构经过配重优化，手动操作时移动阻力均匀，长时间操作不易产生疲劳感。设备可适配磨削的刀具类型覆盖键槽铣刀、三面刃铣刀、滚刀、车刀、铰刀、圆切纸刀等多种常用切削刀具，也可根据附件配置拓展更多磨削功能。

　　从安装边界来看，主机外形尺寸控制在540×600×540mm区间，占地面积小，对车间工位空间要求低，无需大型设备基础，普通硬化地面即可放置安装；配套包装箱外形尺寸为640×640×660mm，运输过程中可有效防护设备精度部件，避免运输磕碰影响装配精度。运动逻辑设计上，整套设备共实现四类核心运动：主轴旋转运动提供磨削切削动力，纵向运动实现刀具沿轴向的进给，横向运动实现磨削深度的控制，垂直升降运动实现磨头高度位置的调整，四类运动相互配合，可完成复杂刀具型面的刃磨加工。导轨配置同时覆盖滚动导轨与线滚动导轨两种形式，可根据不同运动方向的载荷、精度要求匹配对应的导轨结构，在精度与刚性之间实现最优平衡。

　　砂轮主轴的转速最高可达2800RPM，配合0.75KW的砂轮电机，可提供充足的磨削动力，满足常规刀具的粗磨、精磨工序需求。设备整体重量控制合理，主机净重160Kg，毛重180Kg，搬运与工位调整无需大型起重设备，2-3名操作人员即可完成移位安装。在结构设计过程中，充分考虑了操作人员的操作习惯，各操作手柄、调整旋钮的布置位置符合人体工程学要求，常用调整动作无需操作人员过度伸展身体即可完成，降低长时间操作的劳动强度。磨头部件的防护结构设计充分考虑磨削过程中的碎屑飞溅问题，可有效阻挡磨屑与切削液飞溅，保障操作安全。各运动轴的锁紧机构可靠，调整完成后可稳定锁止位置，避免磨削过程中出现位置偏移影响加工精度。
