翻盖式带格纹内槽塑料收纳盒结构设计

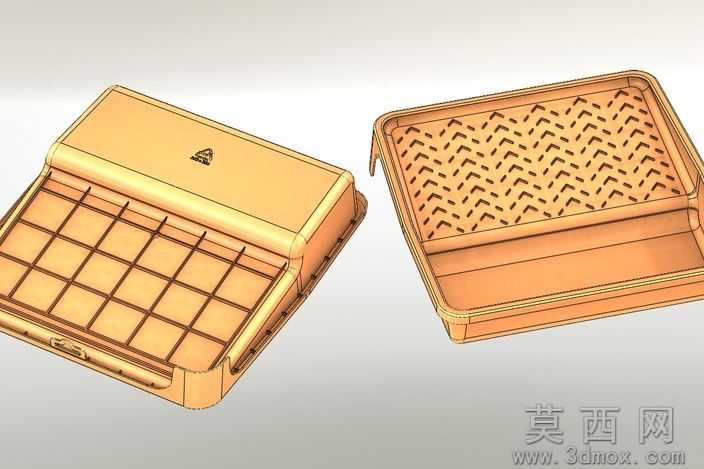

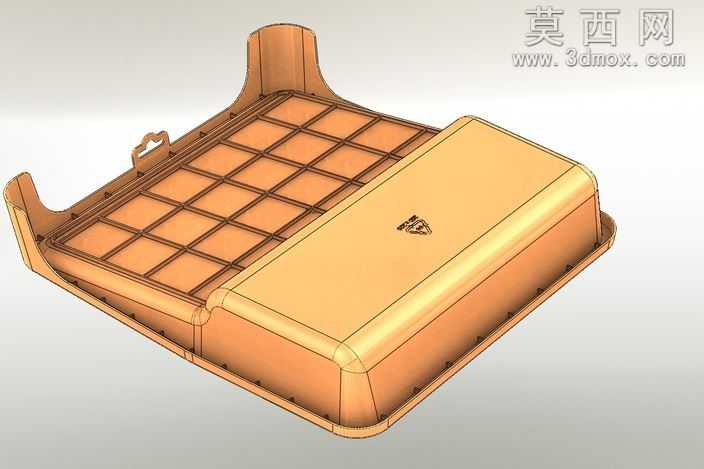

本作品为翻盖式塑料收纳盒的三维结构设计，整体采用上下翻盖的开合结构，通过SolidWorks完成全参数化建模，完整还原了盒体与盒盖的配合细节。建模过程中首先绘制整体外轮廓草图，以对称拉伸生成盒体基础实体，再通过抽壳命令设定均匀壁厚，保证注塑成型时的壁厚均匀性，避免出现缩痕、填充不足等工艺缺陷。盒盖部分设计为平整顶面，顶面预留标识位，边缘做圆角过渡处理，既提升握持开合的手感，也避免尖锐边角带来的使用安全隐患，同时圆角设计也能优化注塑时的熔体流动路径，减少应力集中。盒体内部做功能分区设计，一侧为规整的方格分隔槽，可用于分类存放小型零散物件，分隔筋与盒体一体成型，提升整体结构强度；另一侧为带有人字形防滑纹理的内槽，纹理通过阵列命令快速生成，既可以增加槽面摩擦力，防止存放物品滑动，也能提升内槽的结构刚性，减少薄壁区域的形变概率。盒体与盒盖的连接位置设计了铰接配合结构，开合处做了限位卡位设计，保证盒盖开合角度可控，闭合时能够紧密贴合，避免内部物件洒落。材质设定上选用常用的PP聚丙烯塑料材质，渲染时赋予半哑光暖黄色塑胶材质，添加轻微的表面粗糙度参数，还原真实注塑件的表面质感，同时通过环境光遮蔽效果凸显结构的棱线与分区细节，让整体结构展示清晰直观。设计过程中充分考虑注塑成型的工艺要求，所有拔模方向统一设置，拔模斜度控制在合理范围，避免出现倒扣结构无法脱模的问题，所有加强筋、分隔筋的厚度均小于主壁厚，防止成型时出现表面缩印，整体结构兼顾使用功能性与注塑生产的工艺可行性，可直接用于后续的模具设计参考。
