带齿状铲斗的工程作业机械前端结构

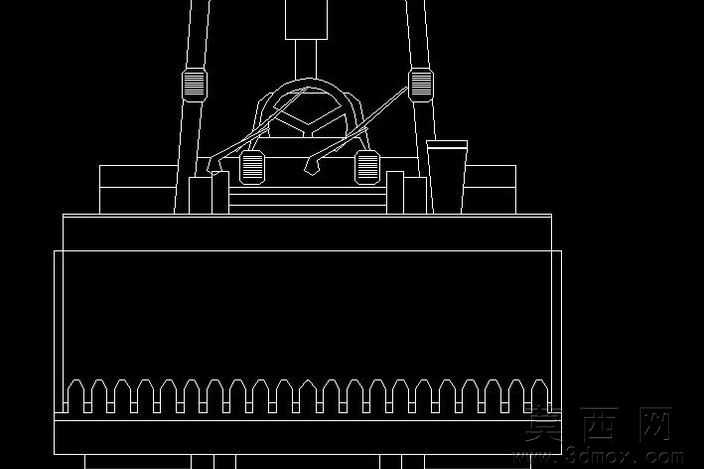

该模型为工程作业机械的前端铲装作业结构，采用AutoCAD完成二维结构设计，整体以线框形式呈现各部件的装配关系与轮廓尺寸。建模过程中首先确定主体铲斗的基础轮廓，以矩形腔体作为铲斗的主体承载结构，在铲斗前缘等距排布齿状铲刃，每个铲刃采用统一的尖齿造型，齿根与铲斗前缘做平滑过渡处理，保证铲装作业时的切入性能与结构强度。铲斗上方设置对称布置的支撑连接结构，两侧的柱状连接臂用于对接机械臂的铰接点位，连接臂上预留多组安装位，用于装配液压管路与铰接销轴，中部的V型加强结构用于提升整体结构的抗扭性能，避免重载作业时出现结构变形。结构设计上充分考虑作业受力特点，铲斗侧壁做加厚处理，底部设置多道横向加强筋，分散铲装物料时的冲击力，上方的连接支架采用分层式布局，将液压管路的走线位与结构支撑位整合设计，既保证结构刚度，又避免管路在作业过程中出现磕碰磨损。设计思路围绕工程铲装作业的实际需求展开，首先明确铲斗的额定承载容积与作业切入角度，以此确定铲刃的排布间距与齿尖角度，再根据配套主机的铰接尺寸确定上部连接臂的间距与安装孔位，所有结构线条严格按照机械制图规范绘制，各部件的装配间隙、连接位置都做了明确标注，可直接用于后续的三维建模转化与生产加工参考，整体结构布局合理，受力路径清晰，兼顾了作业性能与结构可靠性，能够适配多种土方作业、物料铲装的工程场景需求。
