工业双层操作检修夹层作业平台结构

　　这套双层夹层作业平台，主要面向生产车间内设备高位操作、日常巡检检修、物料临时中转存放这类场景设计，在厂房垂直空间利用的需求里，这类结构能在不额外占用地面有效生产面积的前提下，拓展出两层独立的作业平面，解决单一层高空间里高位设备操作无立足面、巡检路线绕路的实际问题。

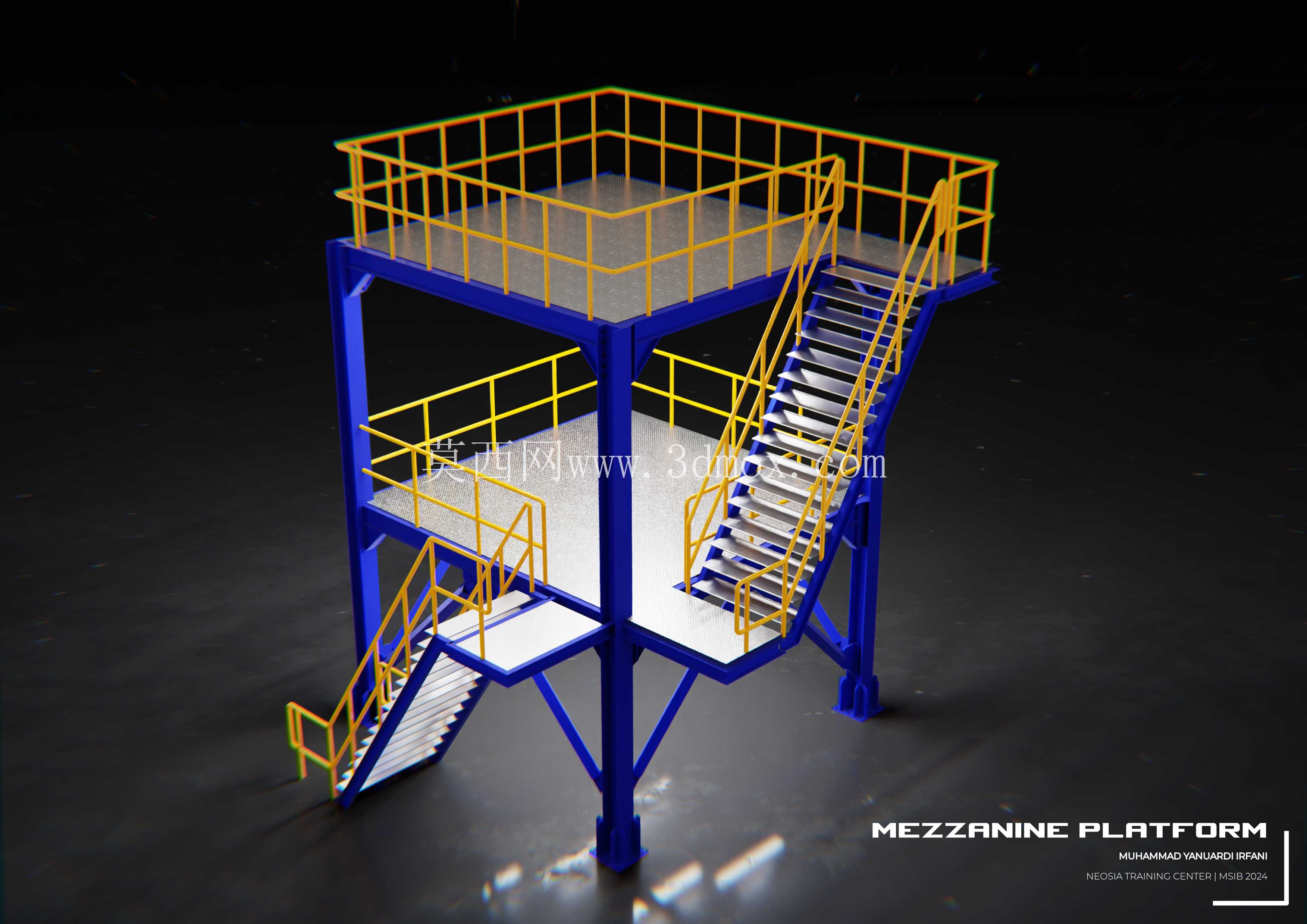

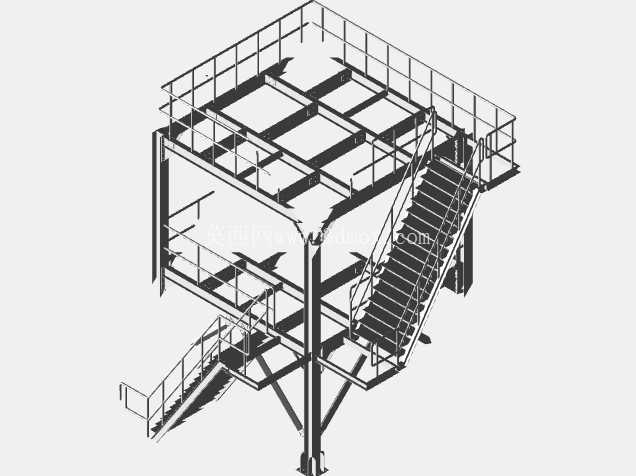

　　从结构设计逻辑来看，整体采用框架式承重结构，主支撑立柱选用矩形截面型钢，底部做扩大脚盘设计，安装时可通过膨胀螺栓与混凝土地面做刚性固定，单根立柱的垂直承重载荷按照常规工业作业人均带工具75kg、单层同时容纳4人作业加100kg临时工具物料的冗余量做校核，避免长期使用出现立柱失稳变形。两层平台的台面采用花纹钢板铺设，钢板下方间隔布置横向加劲肋，防止人员行走时台面出现挠曲异响，台面边缘做满焊挡边，高度100mm，避免放置在台面上的小型工具、零配件滑落至下层造成坠物风险。

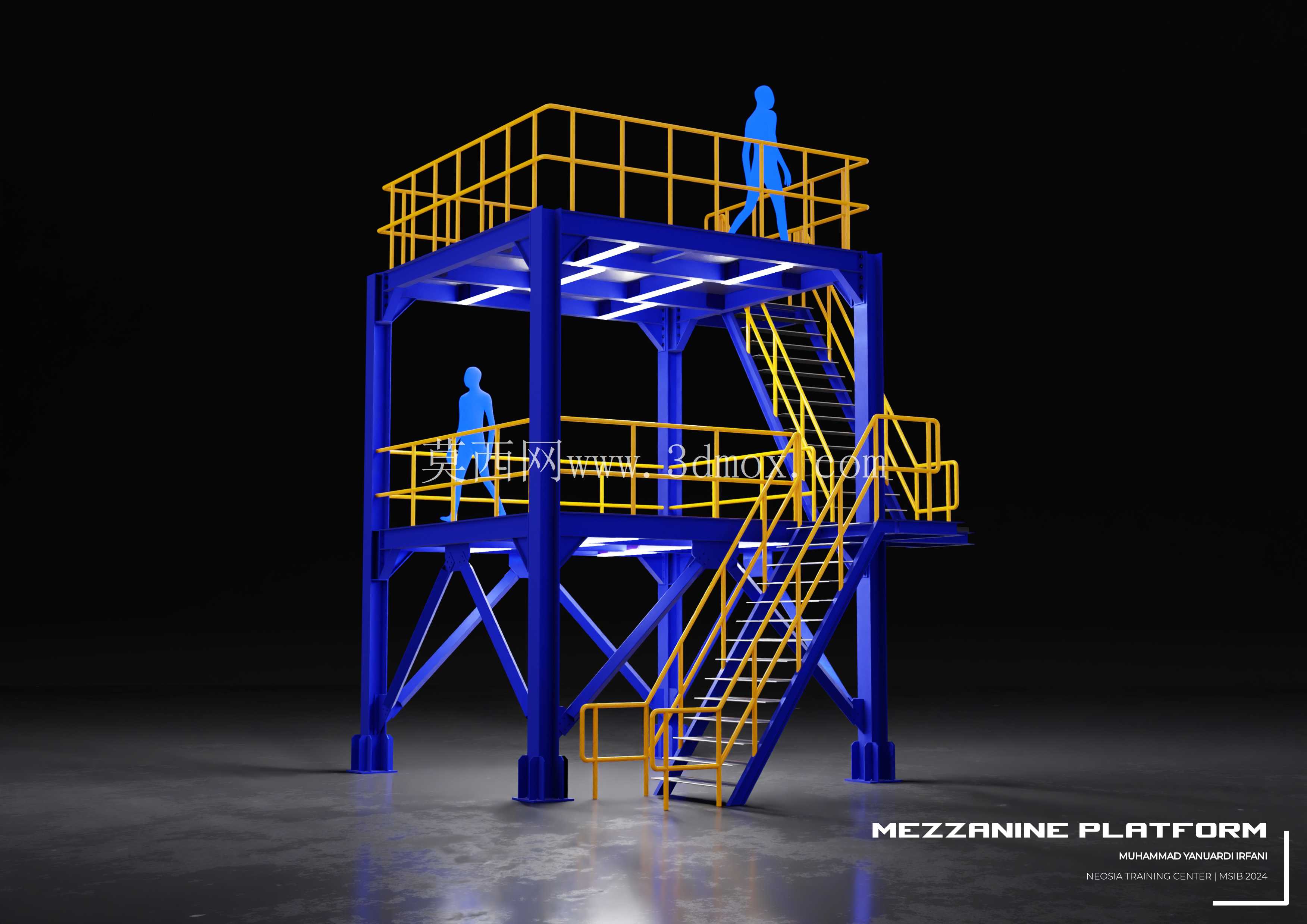

　　上下层的连通采用斜向钢楼梯结构，楼梯踏步采用防滑花纹钢板弯折成型，踏步高度控制在180mm、踏步宽度250mm，符合工业作业场所人行楼梯的尺寸规范，人员携带轻便工具上下时不会出现踏空、抬腿费力的问题。楼梯两侧及两层平台的临边位置，全部设置标准化安全护栏，护栏高度1200mm，中间设置两道横杆，底部设置100mm高的挡脚板，护栏所有杆件之间采用满焊连接，避免虚焊导致护栏受力脱落，护栏表面做醒目的警示色涂装，和平台主体的结构色做区分，人员在作业时能直观识别临边边界，降低高处坠落的风险。

　　在安装边界的考量上，这套平台的整体占地尺寸可根据现场实际设备布局做适配调整，常规款的横向跨度控制在4米以内、纵向深度3米以内，不需要额外做建筑结构的梁柱加固，只要地面混凝土强度达到C20以上即可直接安装固定，平台上层的作业面高度可根据现场需要操作的设备高位部件高度做定制，通常控制在2.5米到4米之间，保证人员站在上层平台时，手部操作高度正好处于设备的检修、操作位，不需要额外垫高或者俯身作业。平台的斜梯安装位置可根据现场通道走向调整，可设置在平台侧面、正面，避开地面的设备走线、物料运输通道，保证人员上下平台时不会和地面的物流路线产生交叉干涉。

　　从实际使用的功能特性来看，两层平台的台面都预留了工具挂板、临时照明支架的安装孔位，人员在平台上做设备检修、操作时，可以直接将常用工具挂在护栏的挂点上，不需要反复上下传递工具；平台的主结构连接全部采用螺栓加拉焊的组合方式，后期如果车间布局调整，可拆解后转运到新的位置重新组装，不需要整体切割报废，降低产线调整的改造成本。结构设计时还做了风载荷、侧向冲击载荷的校核，即使车间内有叉车等设备在平台周边作业，出现轻微剐蹭护栏的情况，也不会导致整体结构偏移，日常使用中只需要定期检查连接螺栓的紧固状态、焊缝是否有开裂即可，维护成本极低。

　　这类夹层平台区别于普通的固定建筑夹层，不需要做土建施工，全部构件在工厂预制完成后到现场组装，安装周期只需要2到3天，不会长时间影响车间的正常生产，对于需要在现有厂房内新增高位操作位、巡检通道的场景，适配性远高于现浇结构的作业台。设计时还考虑了人员作业的舒适度，平台台面的震动频率控制在人体感知阈值以下，人员在台面上行走、操作时不会有明显的晃动感，避免长时间作业产生眩晕感。楼梯的入口位置还预留了安全门的安装位，日常不使用时可以锁住安全门，避免无关人员攀爬平台出现安全事故。
