小型移动载具驱动单元安装支撑构件

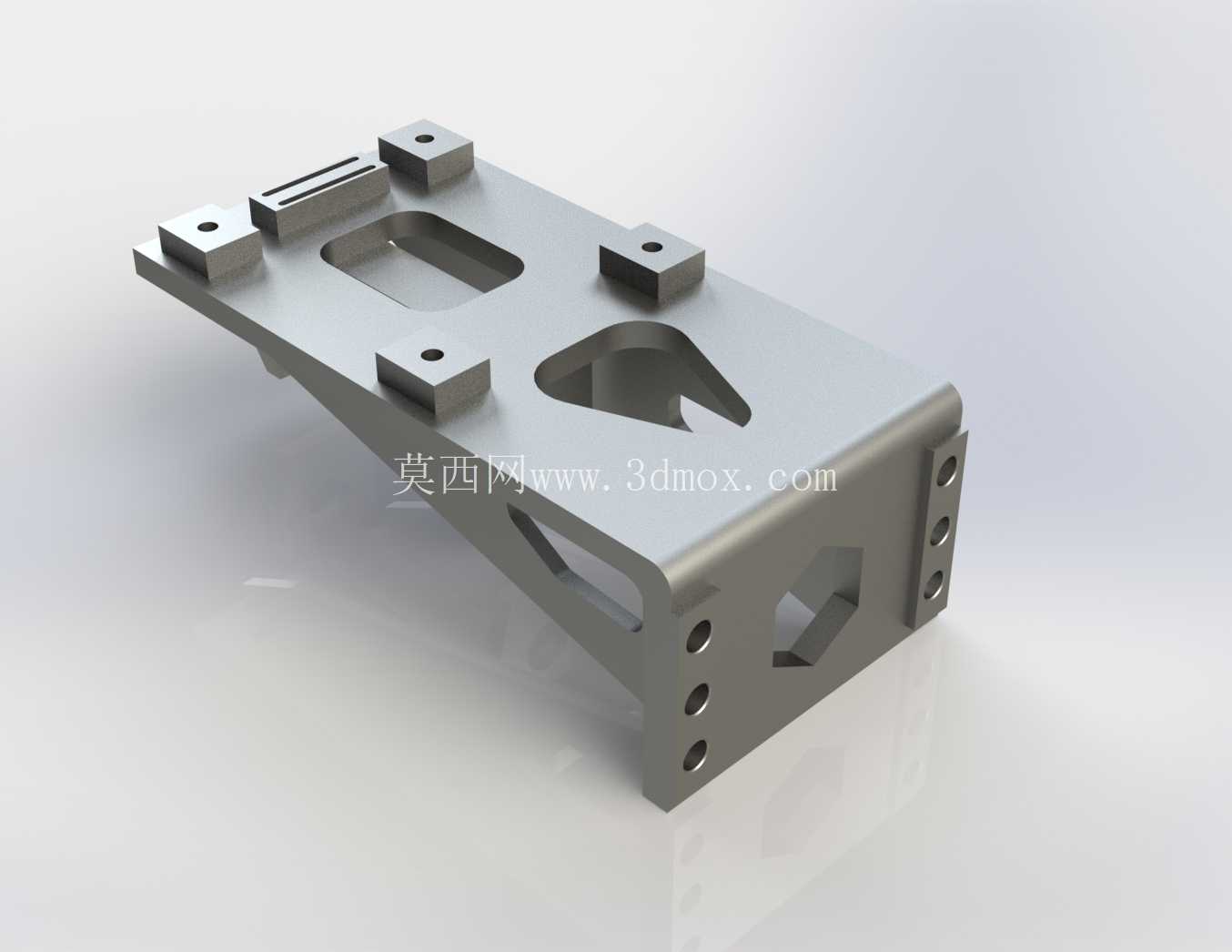

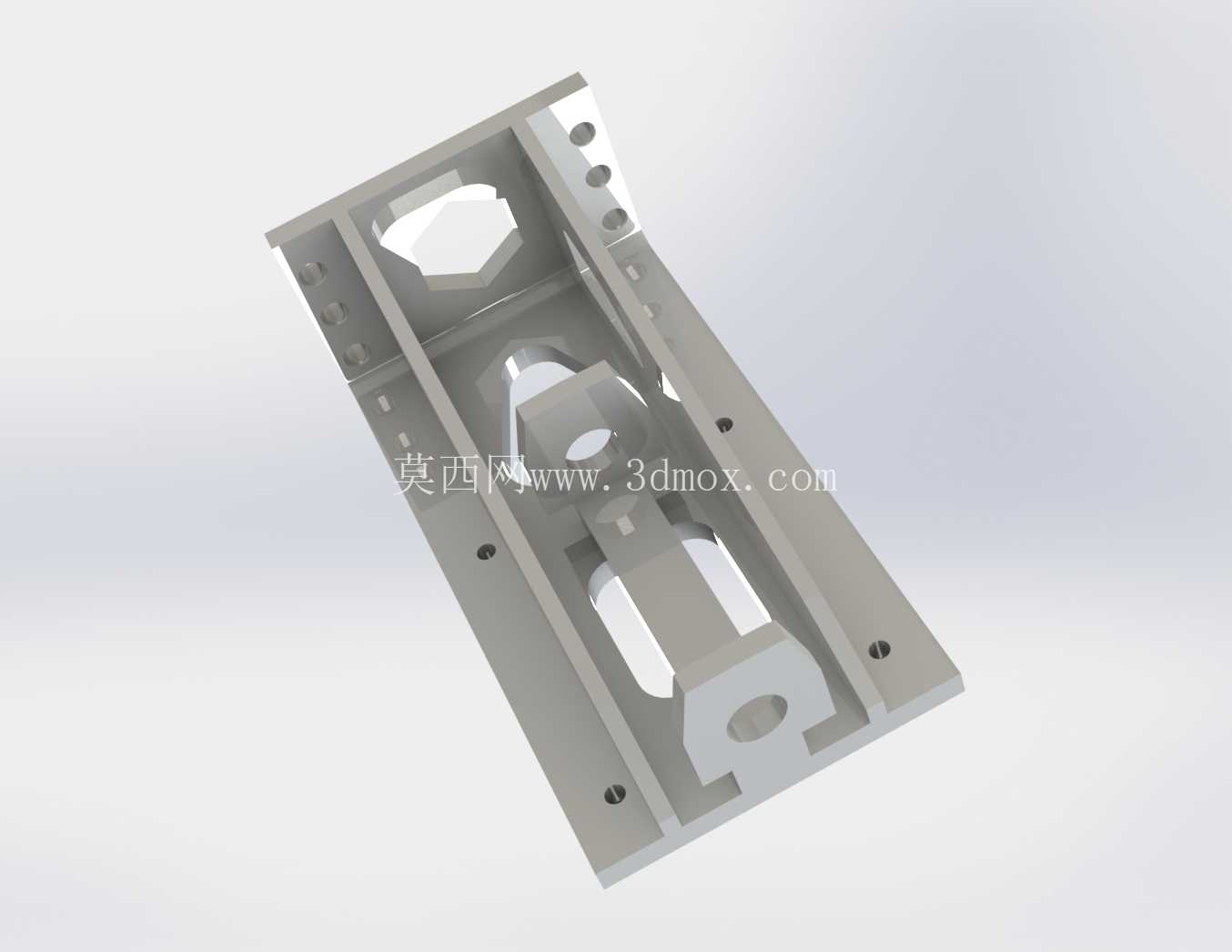

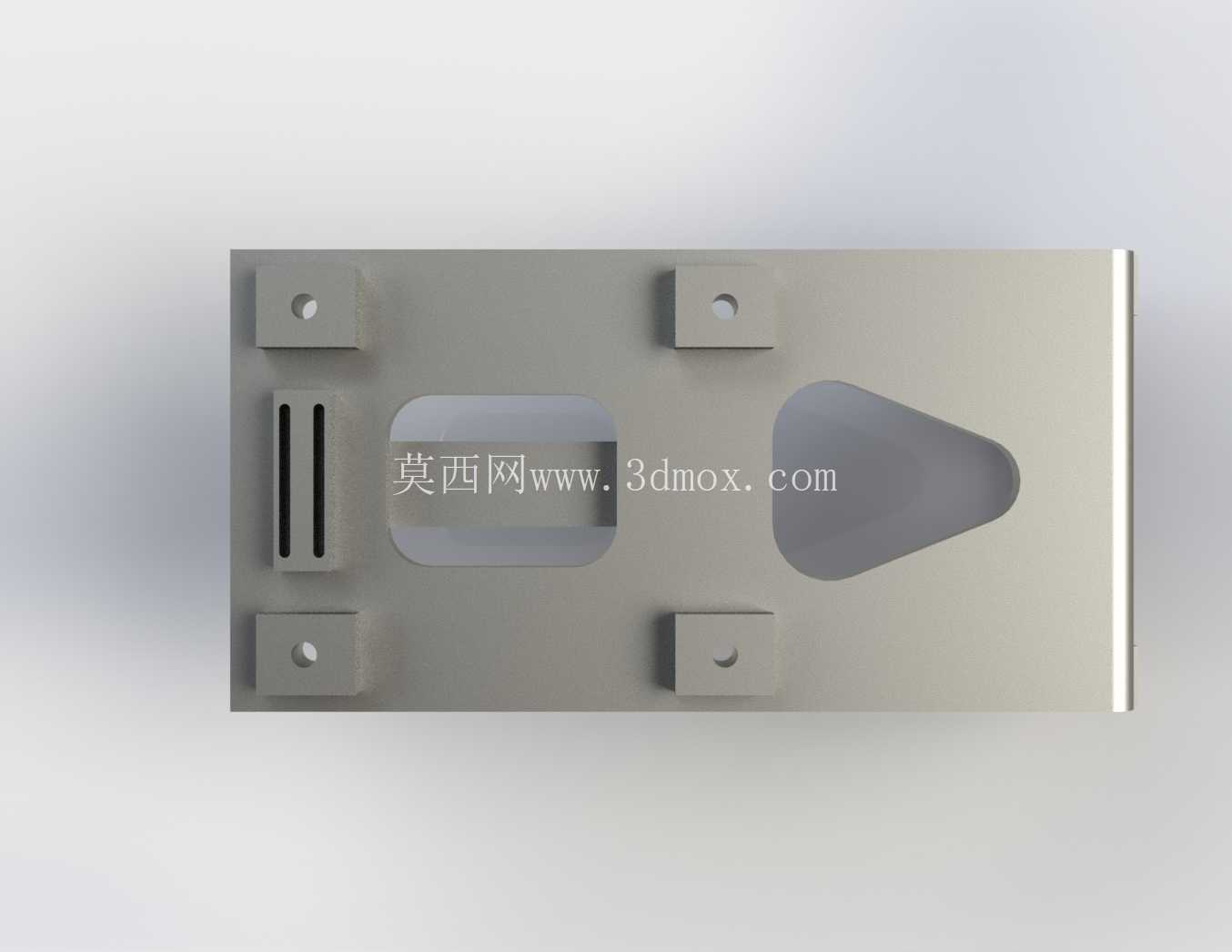

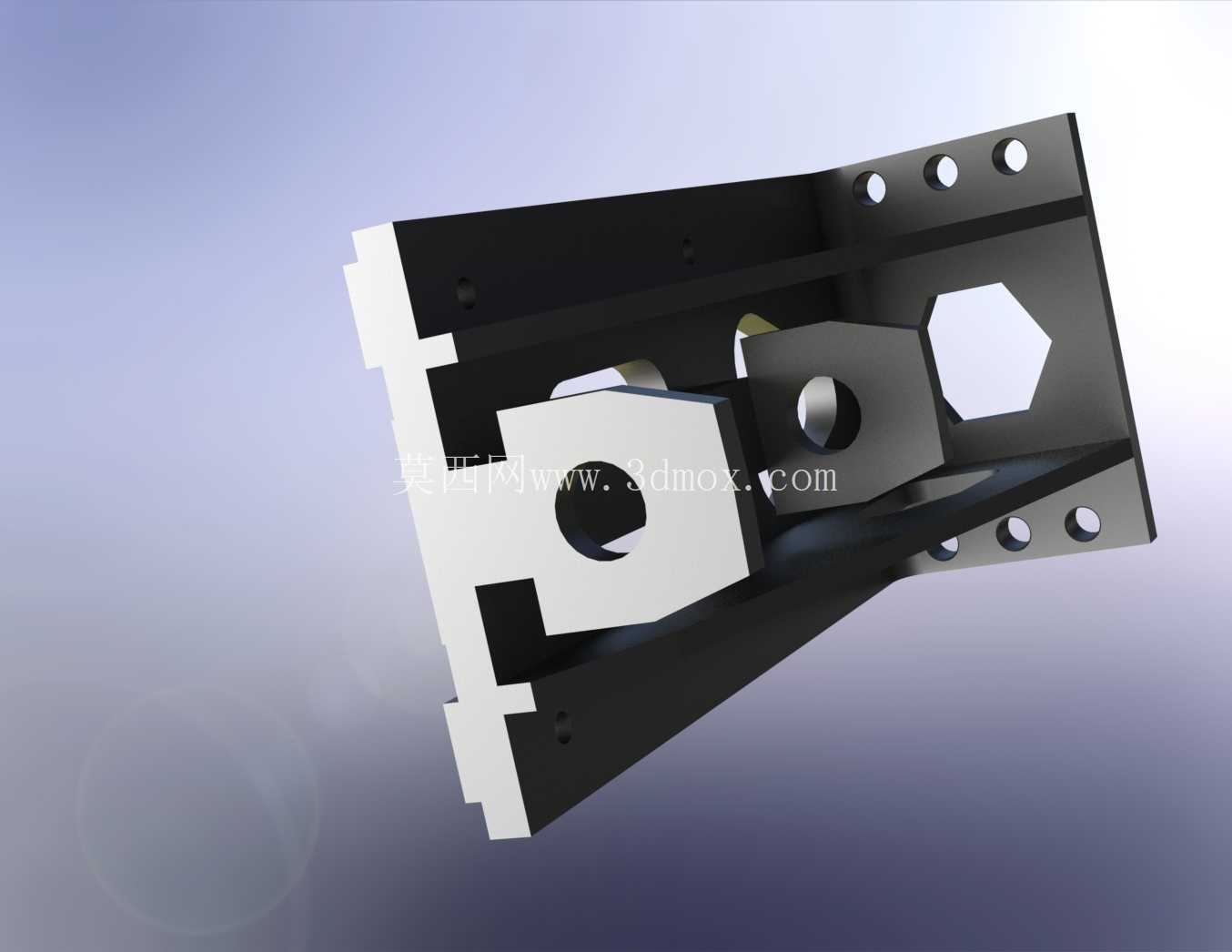

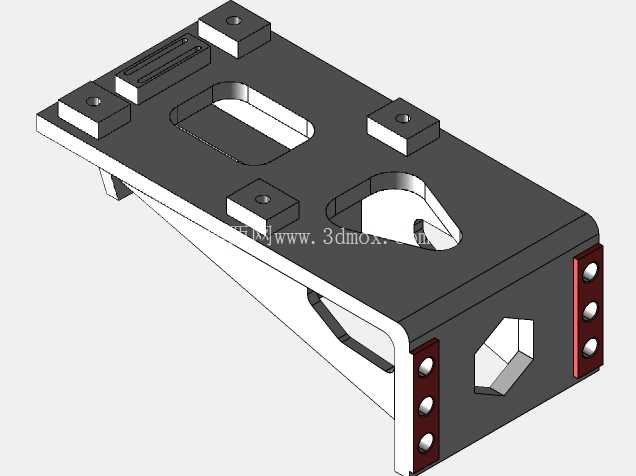

　　该支撑构件主要应用于小型轮式移动载具的驱动模块集成场景，常见于教学实验小车、小型AGV转运单元、巡检机器人底盘等需要紧凑布置驱动组件的设备中，作为驱动电机、轮组与载具主体框架之间的连接承载结构，承担动力单元定位、载荷传递、运行振动缓冲的核心作用。从结构设计逻辑来看，构件整体采用一体化板式加筋构型，主体基板为带斜向过渡的异型平板，一端设置竖直安装立面，立面与水平基板之间通过三角式加强筋连接，这种构型能够在控制整体重量的前提下，大幅提升结构的抗弯与抗扭刚度，避免载具启停、变向过程中支撑结构产生形变影响传动精度。基板上开设的两处异型镂空槽，并非单纯的减重设计，其中三角型镂空对应驱动轮的安装避让空间，能够为轮系转动预留足够的安全间隙，避免轮体运转过程中与支撑结构发生剐蹭；长圆形镂空则用于布线与装配操作空间预留，方便驱动电机的动力线缆、编码器信号线从结构内部穿过，优化载具底盘的布线规整度，减少线缆外露被剐蹭损坏的风险。

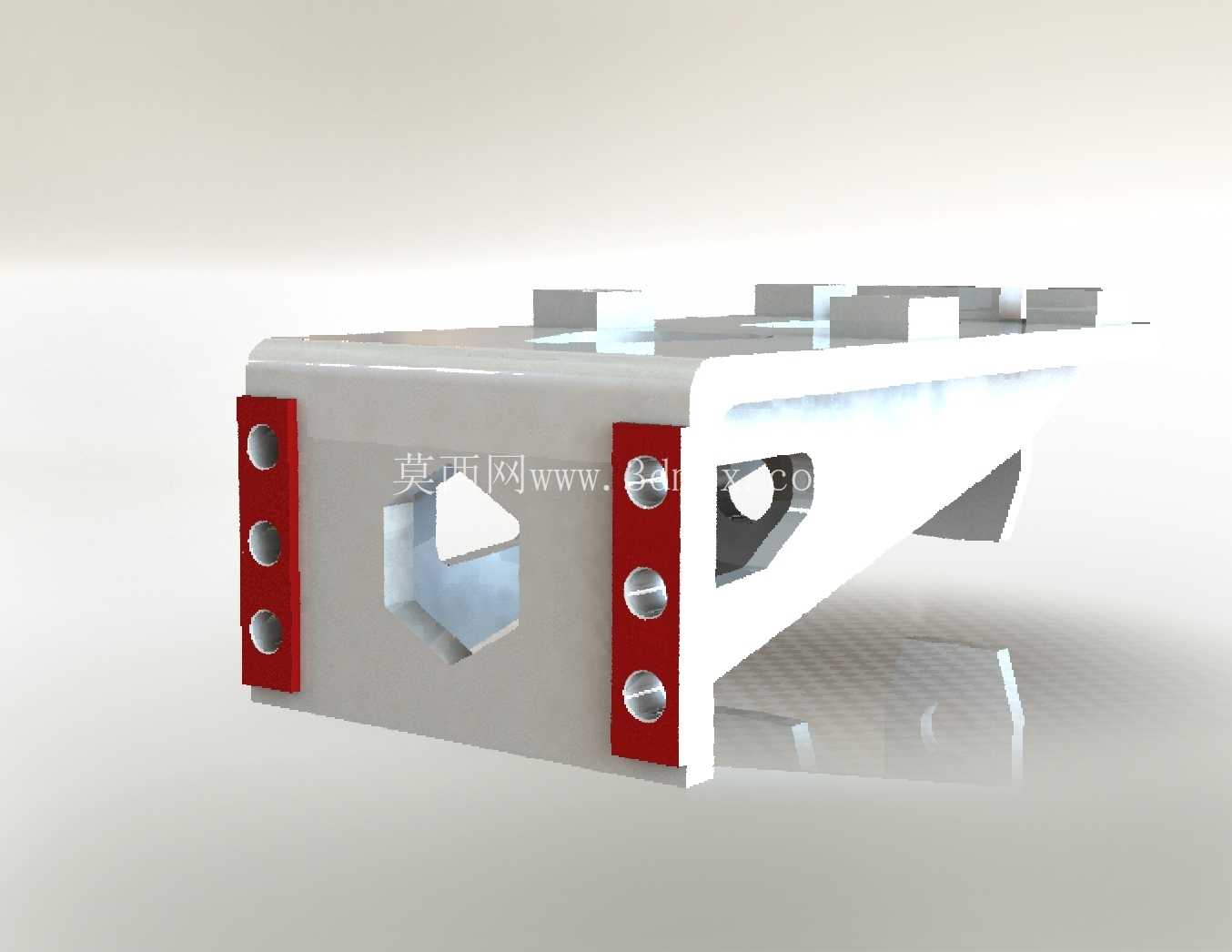

　　构件上的安装点位分为三类，基板上表面的四个带凸台的方形安装座，每个凸台中心都设置有螺纹安装孔，用于固定驱动电机本体，凸台设计能够抬高电机安装基面，避免电机本体与基板直接大面积接触，既可以减少电机运行振动向基板的传递，也能为电机底部的接线端子预留操作空间；端部竖直立面上开设的四个等距排列的通孔，用于将整个支撑构件固定在载具的主体框架上，孔位采用等距排布设计，能够适配不同宽度的载具主梁安装需求，具备一定的通用互换性；基板侧面的三个竖向排列的螺纹孔，则用于安装轮系的轴承座或者限位挡块，实现驱动轮轴的径向定位，保证轮轴与电机输出轴的同轴度要求。

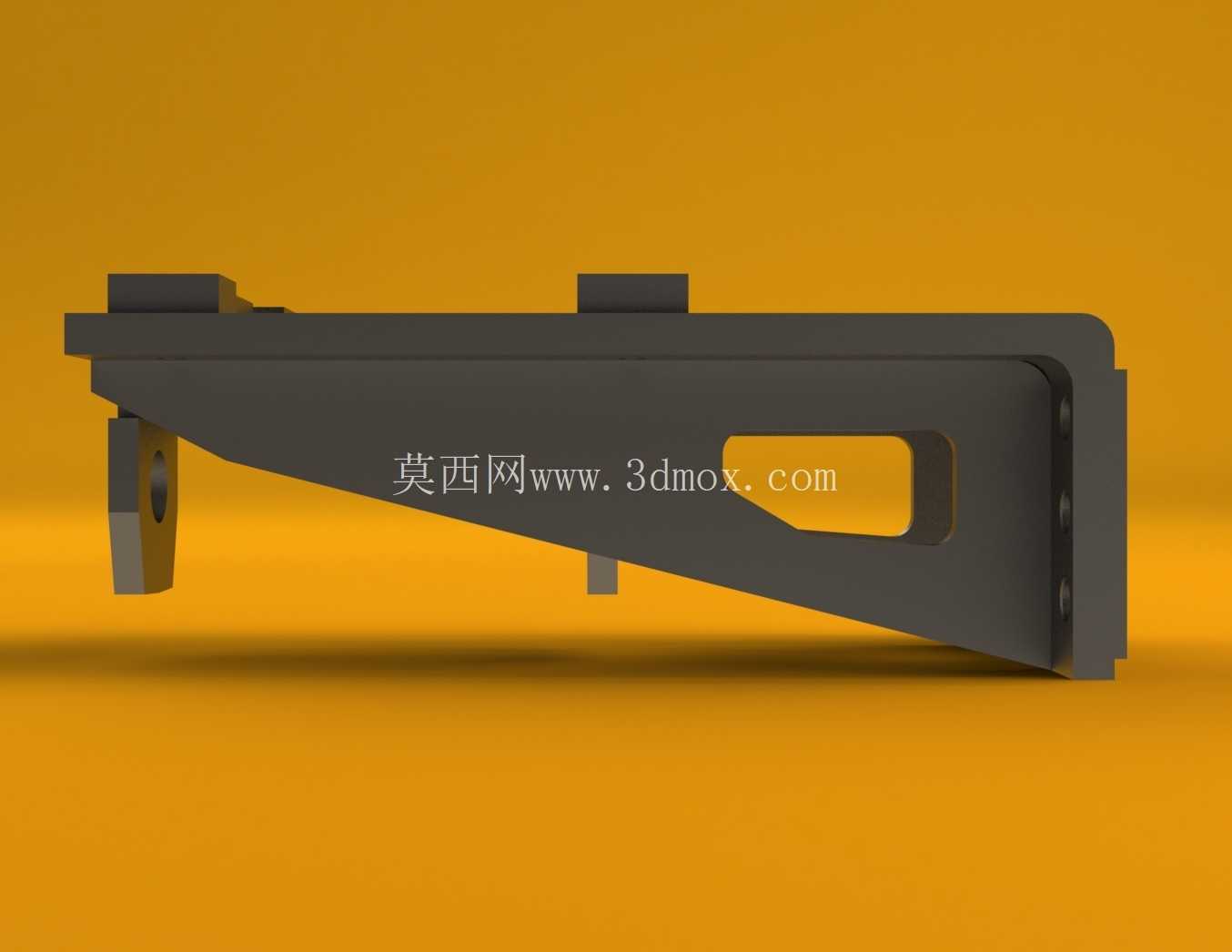

　　在安装边界尺寸控制上，该构件整体采用紧凑化设计，水平方向的长度控制在常规小型载具的轮距适配范围内，竖直方向的高度不会超出载具底盘的离地间隙设计阈值，斜向过渡的侧边能够减少载具运行过程中与地面障碍物的磕碰概率，当载具经过小幅度凸起路面时，斜向板面可以起到导向滑移的作用，避免结构被障碍物卡滞。材质选型适配常规载具的载荷需求，构件采用铝合金一体铣削成型的加工方案，表面做阳极氧化处理，既能够满足日常使用的强度要求，也能控制构件自身重量，降低载具的非簧载质量，提升驱动轮的贴地性能。

　　从装配逻辑来看，该支撑构件的安装流程遵循从内到外的顺序，首先将驱动电机通过紧固件固定在基板上表面的凸台安装位，保证电机输出轴的轴线与基板平面平行，随后将驱动轮轴穿过立板的安装孔与电机输出端连接，调整轮系间隙后锁紧侧面的轴承座固定螺钉，最后通过立板上的安装孔将整个驱动总成固定在载具底盘的主梁上，整个装配过程不需要复杂的专用工装，普通的内六角扳手即可完成全部操作，后期维护拆卸时也可以单独将驱动模块整体拆下，不需要拆解载具的主体框架，大幅降低运维的时间成本。结构设计过程中充分考虑了工况载荷的分布，载具满载状态下的垂直载荷会通过立板传递到主体框架，驱动过程中的扭矩载荷会通过加强筋分散到整个基板平面，避免应力集中在单个安装点位导致结构开裂，经过实际工况验证，该支撑结构能够承受载具额定载荷1.5倍的冲击载荷，满足常规小型移动载具的使用强度要求。
