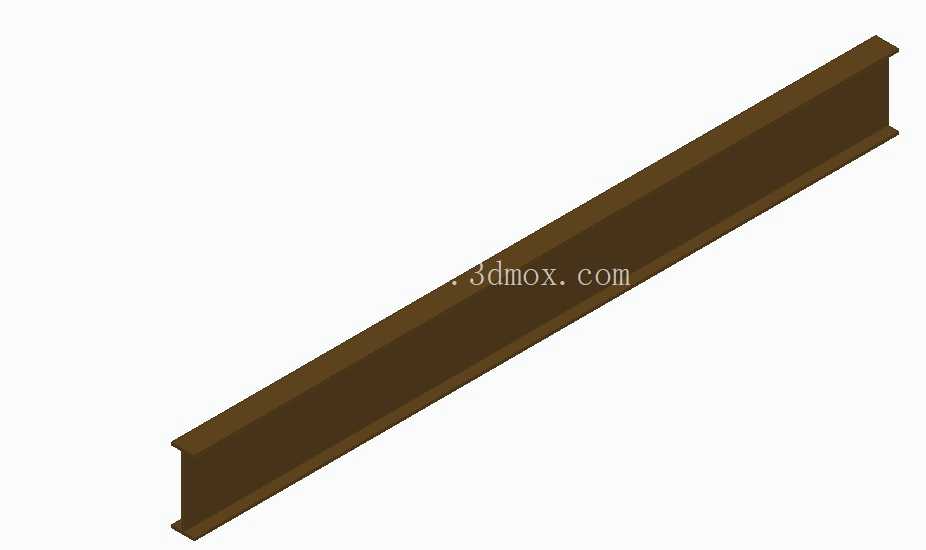

建筑用工字钢型材三维结构设计

　　在民用住宅、工业厂房、大跨度场馆、桥梁支墩等各类土建施工场景里，工字钢是承担竖向荷载、分散水平剪力的核心受力型材，日常做结构选型时，首先要结合跨度、荷载等级、安装净空来匹配合适的截面规格，避免出现截面冗余浪费材料或是截面不足留下结构安全隐患的问题。这款工字钢的截面采用经典的工字形对称设计，上下翼缘保持等宽平行布置，腹板垂直于翼缘居中设置，整体截面的材料分布完全贴合受弯构件的应力传递路径——上下翼缘主要承担弯曲正应力，中间腹板承担绝大部分剪应力，相比同截面积的矩形截面钢，其截面惯性矩、抗弯模量都有显著提升，能在同等用钢量下获得更高的承载能力，有效降低结构自重。

　　从实际安装边界来看，这款工字钢的翼缘内外侧无额外斜度，端面保持平直，不管是和H型钢柱做螺栓铰接、和连接板做焊接固定，还是多根工字钢拼接成格构式承重梁，都不需要额外做翼缘面的铣平加工，现场施工时的对位效率更高，拼接后的传力路径也更顺畅。做三维建模时，特意还原了热轧工字钢的工艺圆角细节——翼缘与腹板的交接处保留了符合热轧工艺要求的过渡圆角，避免直角交接处的应力集中问题，实际受力时能分散节点处的峰值应力，降低长期荷载下的疲劳开裂风险；同时翼缘边缘做了微小的圆弧倒角处理，既符合热轧生产的工艺特性，也能避免施工搬运过程中尖锐边缘造成的划伤风险。

　　在不同的应用场景下，这款工字钢的适配性也有明显优势：做厂房的屋面檩条时，可以直接在翼缘面开孔固定屋面板支座，腹板预留的管线穿孔位置不会大幅削弱截面抗剪能力；做建筑施工的临时支撑柱时，两端焊接端板后可以直接和上下支撑面顶紧，不需要额外做截面转换；做设备安装的承重机架时，翼缘的平直平面可以直接固定设备地脚螺栓，不需要额外加装垫板调整水平度。设计过程中也充分考虑了不同连接方式的适配性：腹板的厚度取值兼顾了抗剪承载力与焊接施工空间，不管是采用角焊缝连接连接板，还是采用高强度螺栓做摩擦型连接，都有足够的操作空间，不会出现螺栓扳手空间不足、焊缝施焊位置受限的问题；上下翼缘的宽度取值也匹配常用的连接件规格，不需要额外定制异形连接件就能完成常规的节点组装。

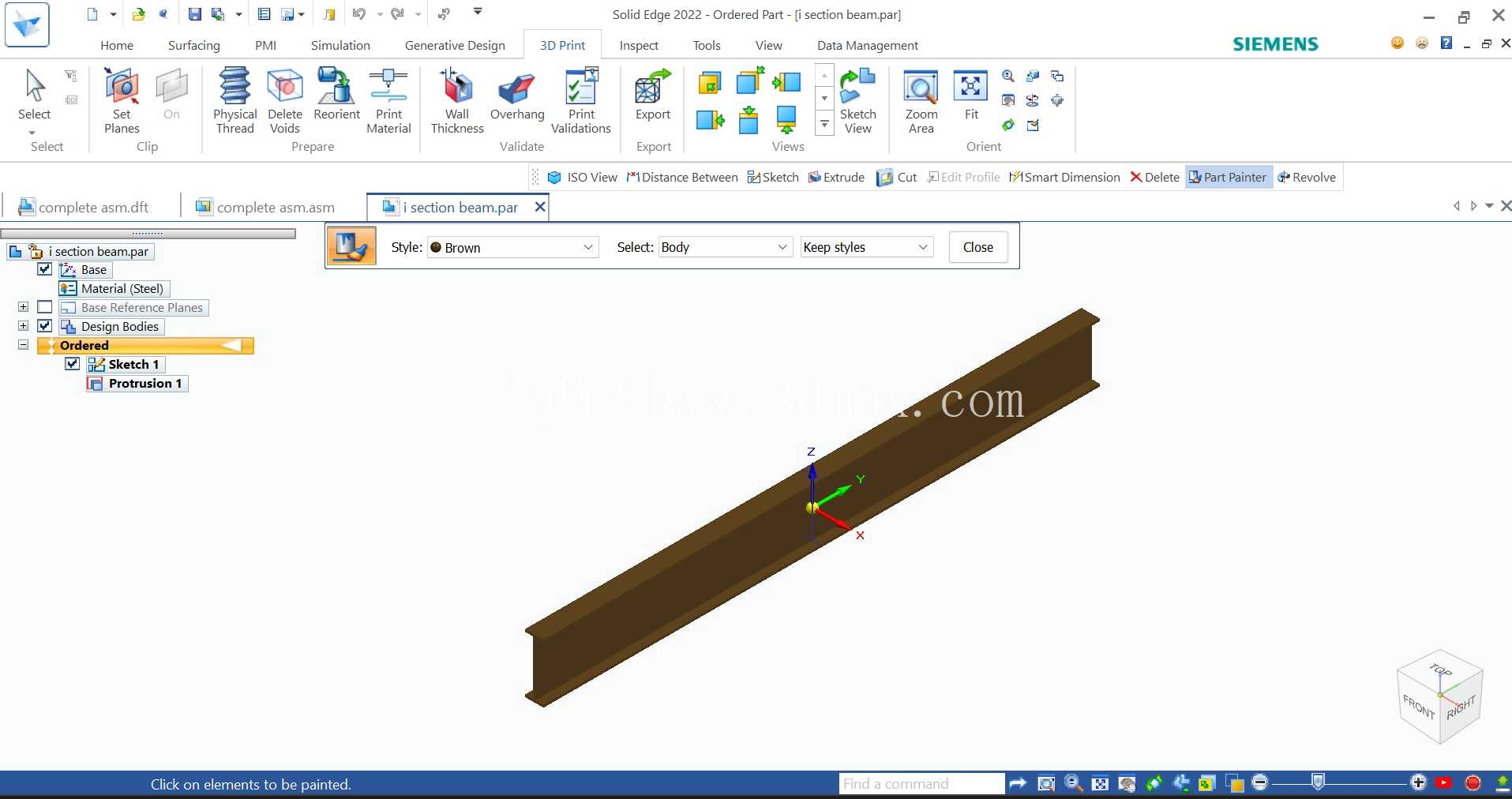

　　从受力特性来看，这款工字钢强轴方向的抗弯能力突出，弱轴方向可以通过加装隅撑、系杆的方式提升整体稳定性，避免大跨度工况下出现侧向失稳的问题；型材整体的直线度公差控制在常规热轧型材的标准范围内，现场安装时不需要额外做校直处理就能满足安装精度要求，对于有更高直线度要求的精密设备机架场景，也可以通过简单的冷校工艺达到所需精度。日常做结构校核时，可以直接调用该三维模型的截面参数导入有限元分析软件，快速完成不同荷载组合下的应力、挠度验算，不需要手动测量绘制截面，能大幅缩短前期结构设计的周期；模型的实体细节也完全匹配实际型材的外形，做施工模拟、碰撞检查时可以准确预判工字钢与周边管线、墙体、其他构件的位置冲突，提前调整安装路径与节点位置，减少现场施工的返工量。
