Ridgid R2401修边机集尘转接配件设计

　　在木工作业现场，手持电动修边机是板材裁切、倒角、开槽工序里的高频使用工具，这类 compact 型修边机本身转速高，刀头切削板材时会产生大量细碎木屑与粉尘，若没有配套的集尘导流结构，作业时粉尘会直接弥漫在操作区域，不仅影响操作人员的视线，长期吸入还会造成职业健康隐患，同时飞溅的木屑也容易堆积在加工基准面，影响板材定位精度。这款适配Ridgid R2401紧凑型修边机的集尘转接结构，就是针对现场作业的实际痛点开发的配套工装。

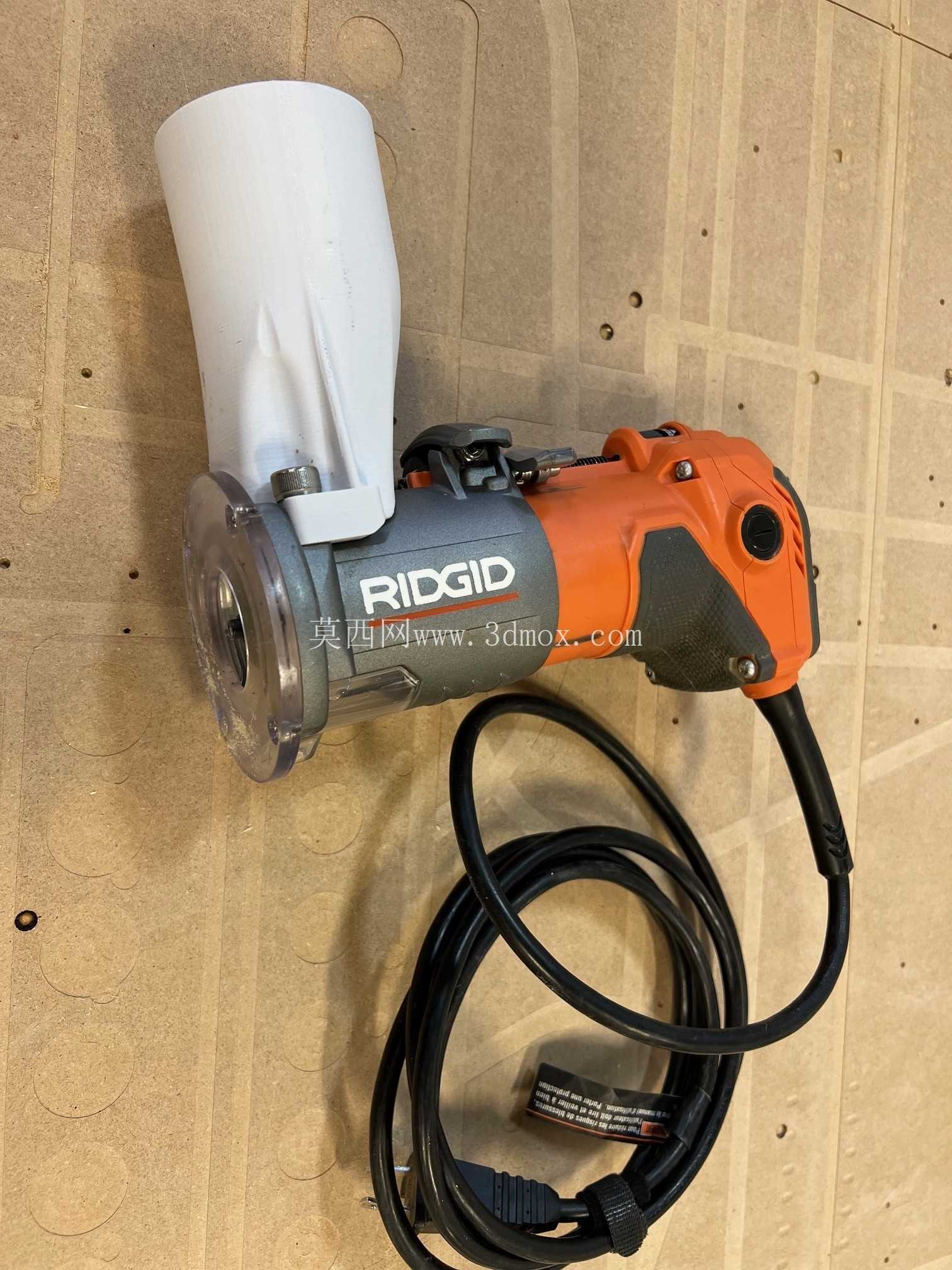

　　从实际使用场景来看，不少木工从业者会搭配同品牌的shopvac系列工业吸尘器完成作业面除尘，但原厂修边机的出尘口位置与常规2-1/2英寸口径的吸尘软管并不匹配，直接对接会出现密封不严、漏风掉尘的问题，吸尘效率会大打折扣。这款转接件的核心作用就是在修边机本体与吸尘软管之间建立平滑的导流通道，让刀头切削产生的木屑能顺着负压气流直接进入软管，不会在机壳周围散逸。

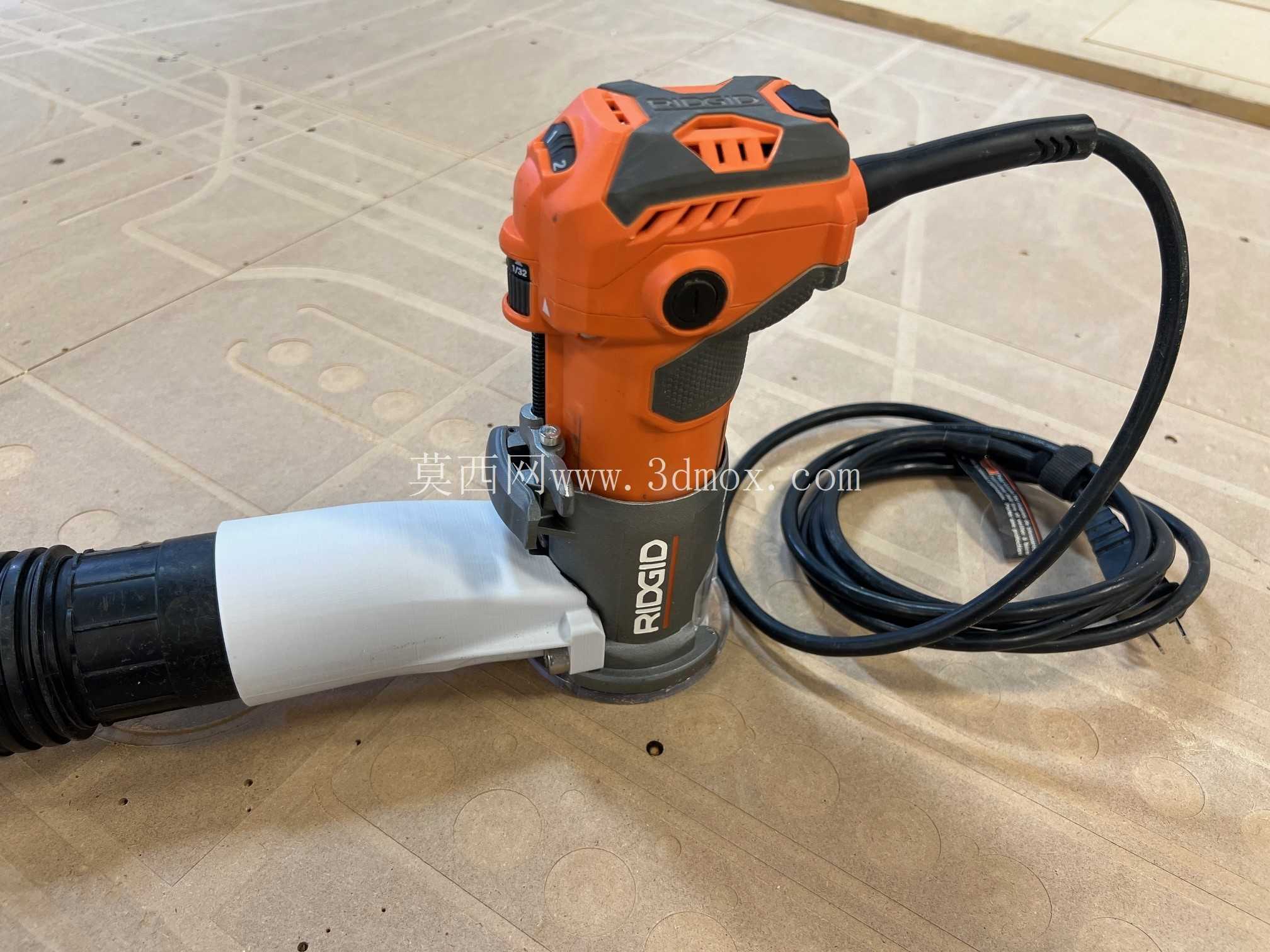

　　设计过程中首先要匹配修边机底座的安装边界，R2401修边机的底座外壳有固定的安装凸台结构，转接件的卡接端完全贴合底座的圆弧轮廓，安装后不会干涉修边机的深度调节旋钮操作，也不会影响底座在板材表面的滑动平顺性，不会因为加装转接件导致修边机出现放置倾斜、加工深度偏差的问题。转接件的导流段采用平滑的弧面过渡，没有直角弯折结构，能避免木屑在通道内部堆积堵塞，保证气流通畅，负压损失控制在最小范围。

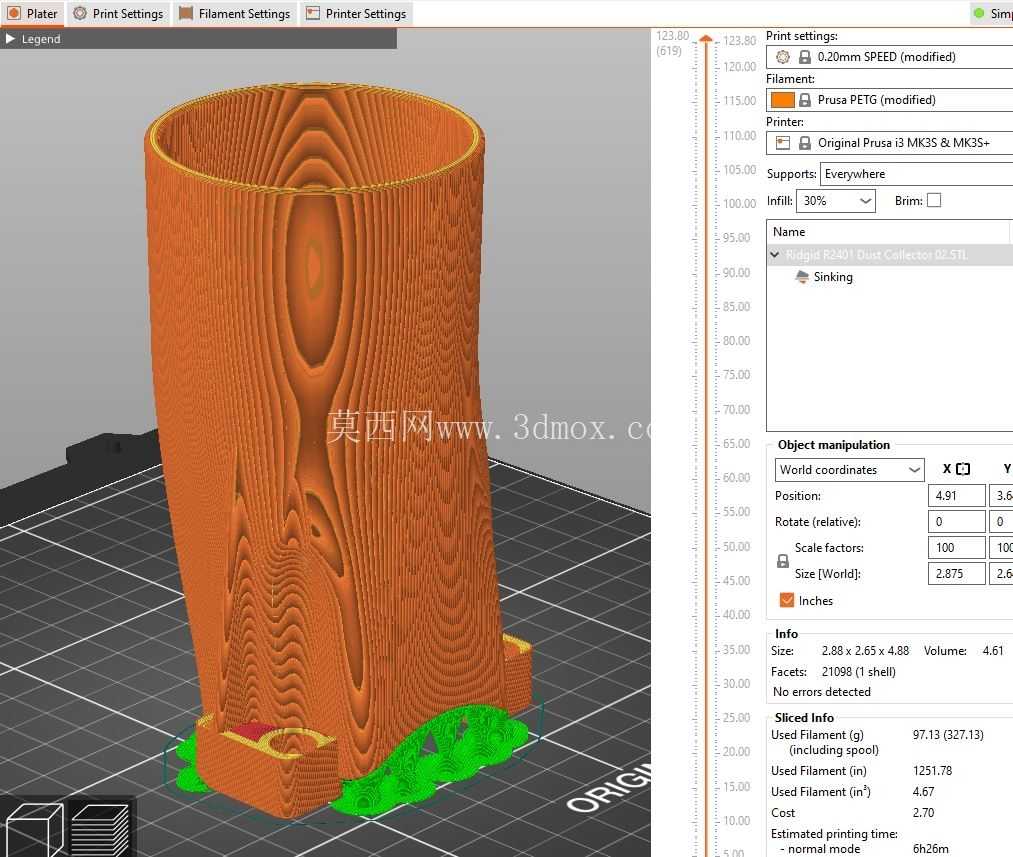

　　安装固定方式上，设计选用标准M8规格的有头螺丝完成锁紧，分别适配20mm与30mm两种长度的螺丝，对应不同批次修边机底座的壁厚差异，安装时不需要对原有设备进行打孔、切削等改装，直接利用设备原有安装位就能完成固定，拆装都很方便，日常维护清理通道时不需要复杂工具就能快速拆卸。

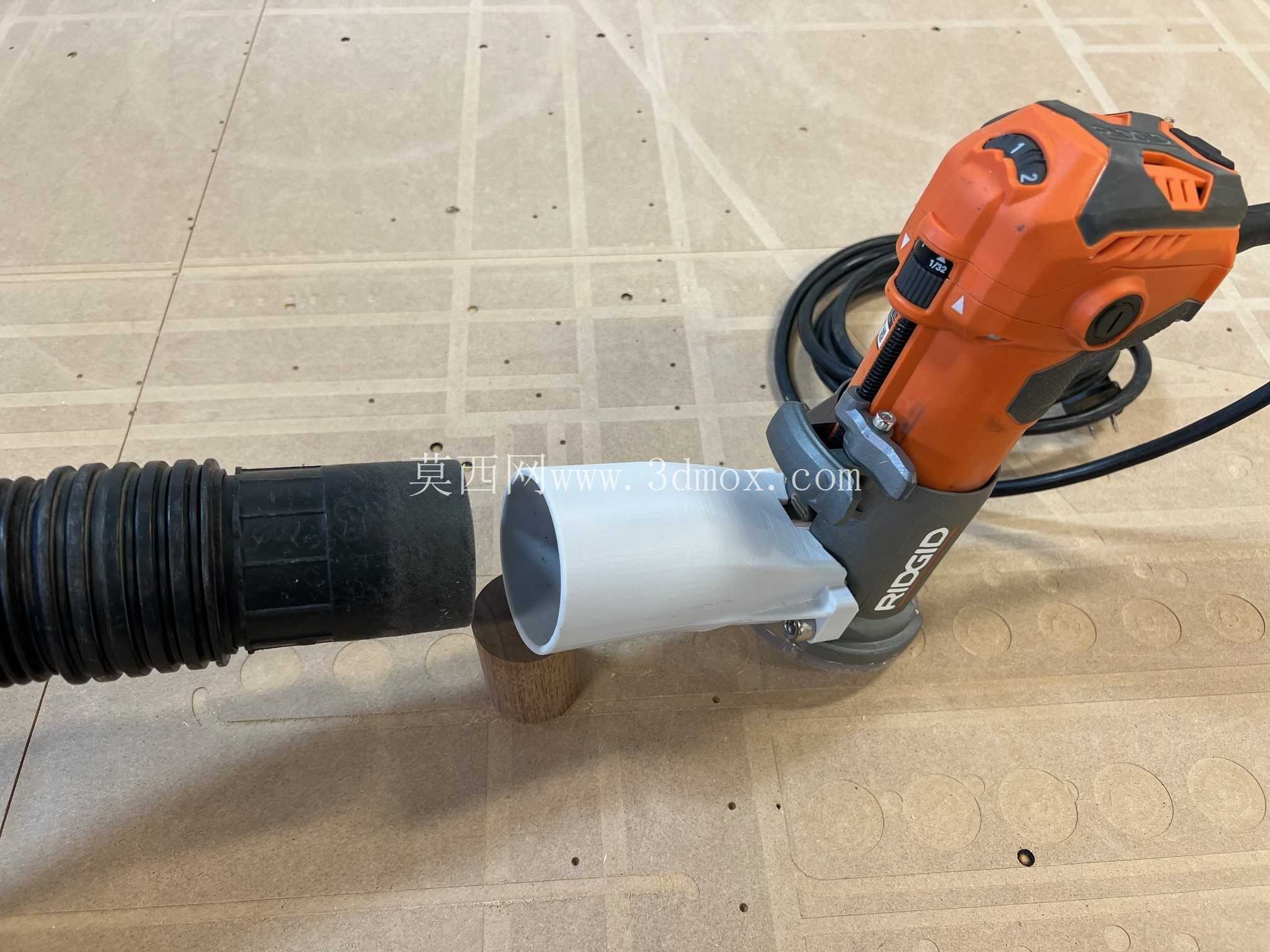

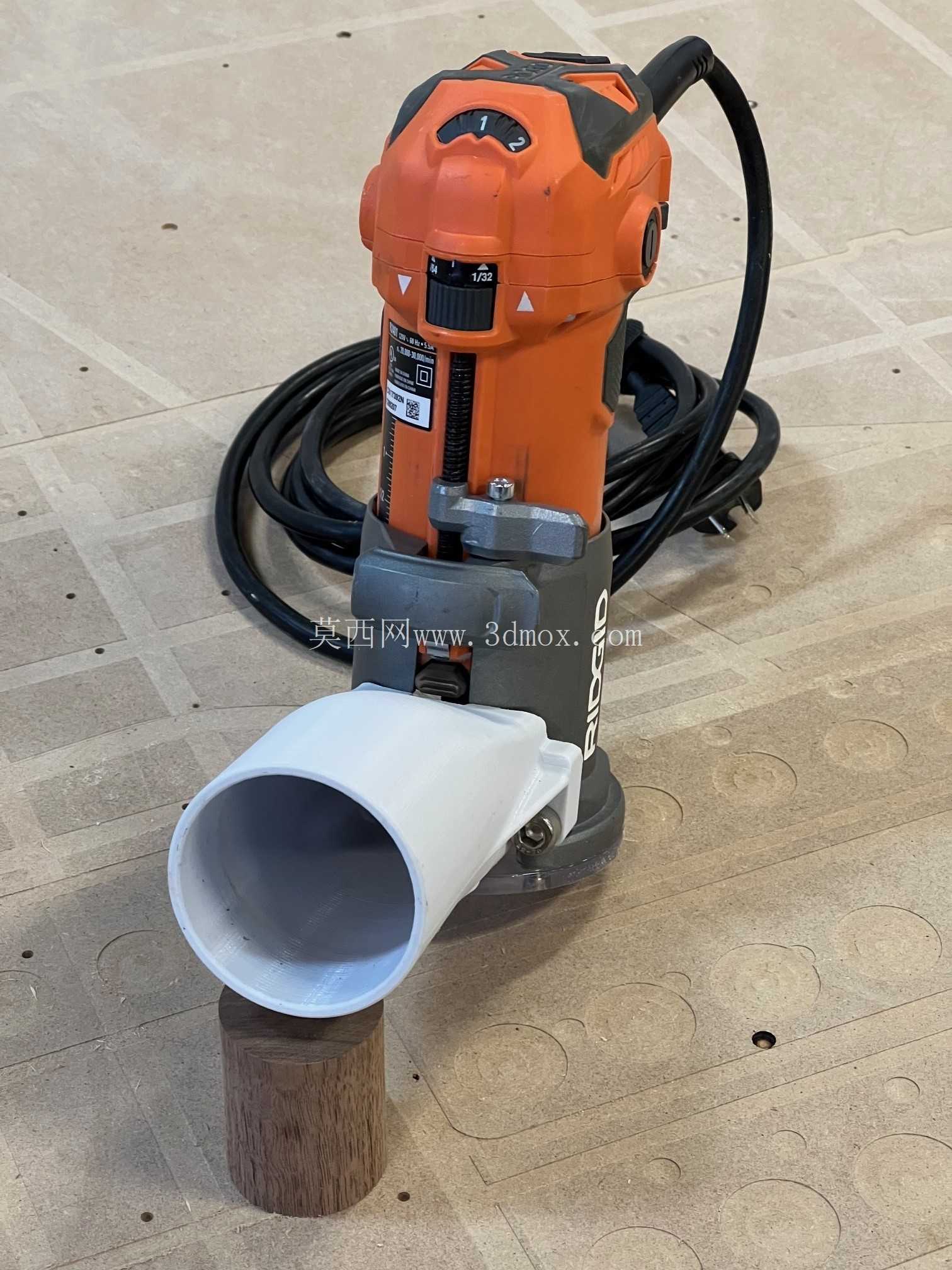

　　转接件的软管对接端严格匹配2-1/4英寸外径的吸尘软管接口尺寸，插接后能保证足够的连接紧密度，作业时不会因为设备拖动导致软管脱落，接口处的限位台阶能控制软管插入深度，避免软管插入过深遮挡导流通道，也不会因为插入过浅出现连接松脱的问题。

　　从实际作业验证来看，加装这款转接件后，修边作业时的木屑收集率能提升九成以上，操作面基本不会出现浮尘堆积，操作人员不需要频繁停机清理工作台面的木屑，能有效提升连续作业的效率，同时也能减少作业环境中的粉尘浓度，降低职业防护的压力。结构设计上没有多余的冗余结构，整体壁厚均匀，兼顾结构强度与轻量化要求，加装后不会给手持操作增加过多额外负重，长时间作业也不会明显增加手部疲劳感。导流通道的内壁做了顺滑处理，木屑经过时不会产生明显的风阻噪音，不会额外增加作业现场的噪声负担。

　　在安装边界的校核上，设计阶段就反复验证了修边机在最大深度调节、不同角度倾斜作业时的运动空间，转接件的外轮廓完全在设备运动包络范围之内，加工异形曲面、板材边缘倒角时，转接件不会和工件、工作台靠山发生干涉，能适配修边机全工况的使用需求，不会因为加装配件限制设备原有功能的使用。
