工业车间自循环滤芯式空气过滤装置

　　这套过滤装置主要面向封闭工业作业车间的内循环空气净化场景，针对打磨、配料、粉体投料等工序产生的悬浮粉尘做截留处理，处理后的洁净空气直接排回车间内部，不用额外搭建外排风管，也能减少车间采暖或制冷的能耗损失，适合无法做外排改造的老旧厂房、恒温恒湿生产车间使用。

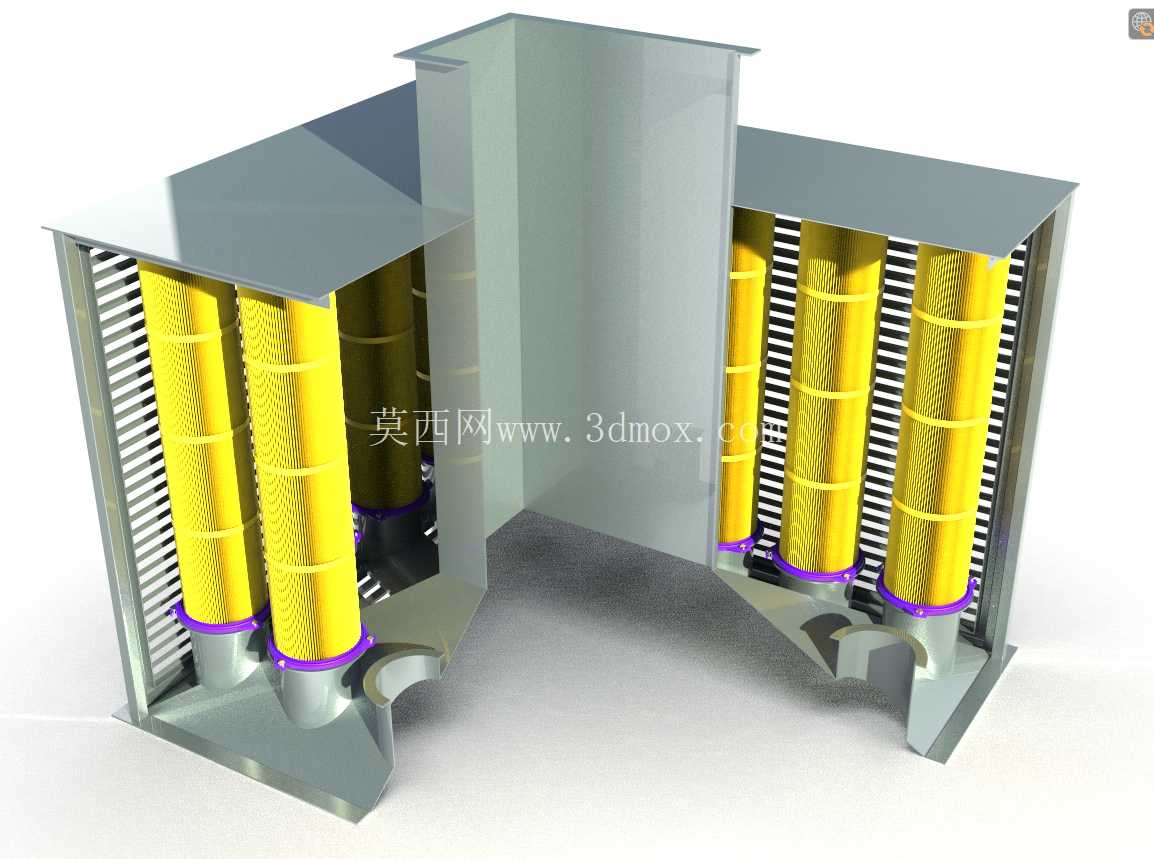

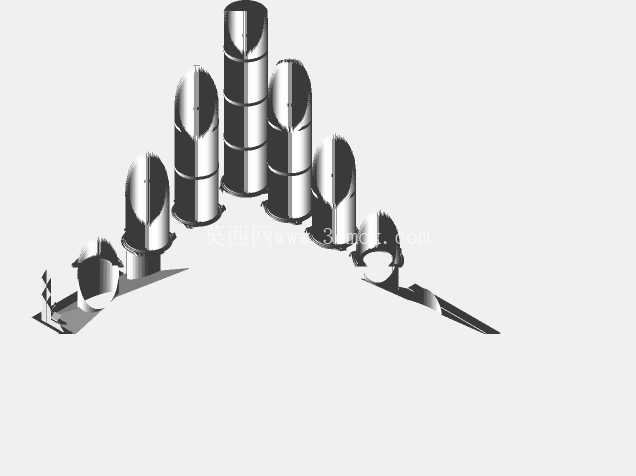

　　从结构设计来看，装置采用对称双滤室布局，中间设置进风通道，含尘空气从顶部进风口进入后，在静压腔内均匀分流到两侧的过滤单元，避免单侧滤筒负荷过高。每侧布置三根竖直安装的褶皱滤筒，滤筒采用上下端卡接固定，下端设置密封胶圈与集灰斗衔接，过滤后的洁净空气穿过滤筒侧壁进入净气腔，再从侧面的格栅出风口送回车间。滤筒选用黄色聚酯纤维滤料，褶皱结构大幅提升单位体积内的过滤面积，在16立方米每小时的额定处理风量下，过滤风速控制在合理区间，既能保证过滤精度，也能降低运行阻力，减少配套风机的能耗。

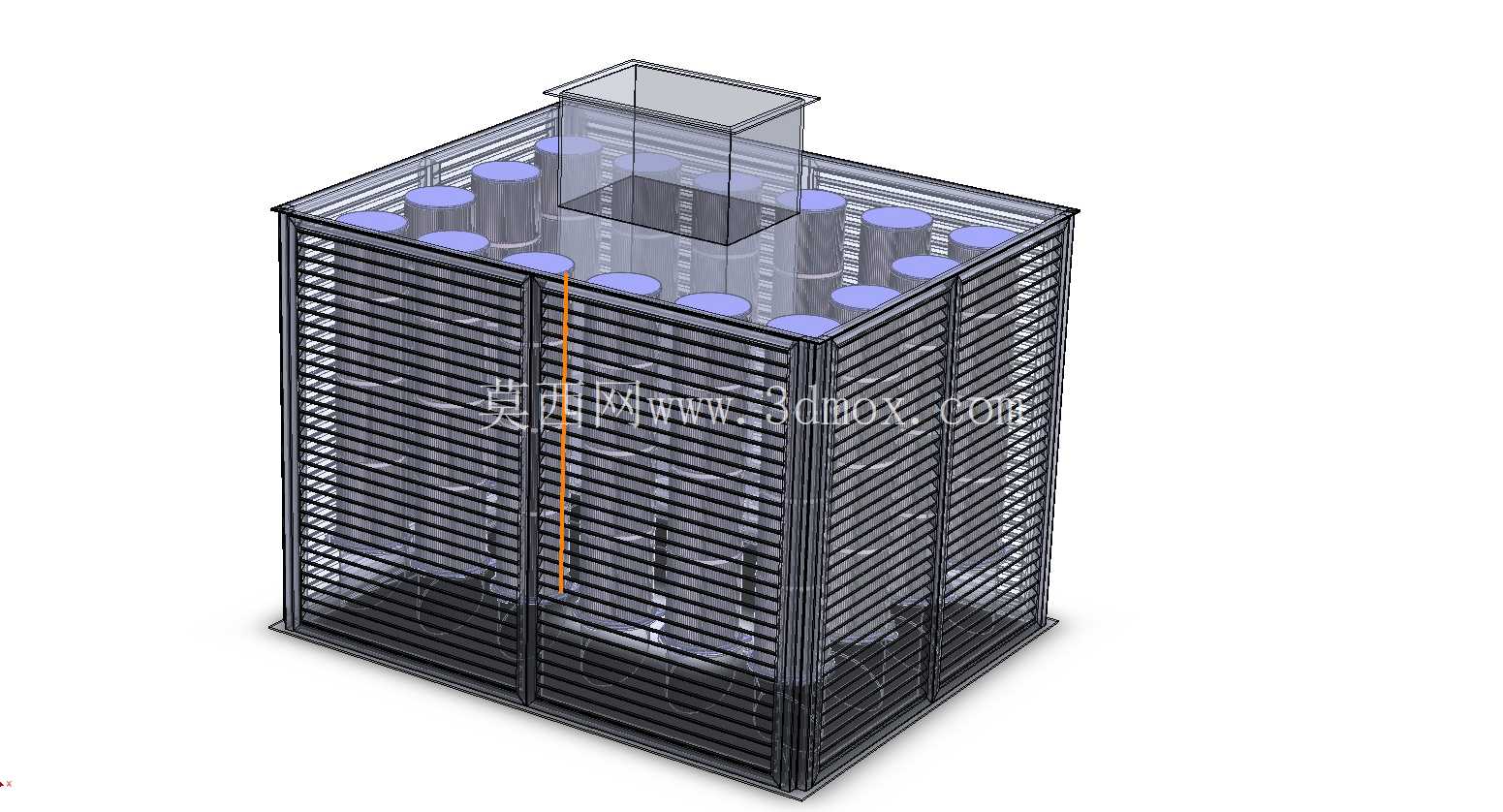

　　设备的壳体采用1.5mm厚冷轧钢板折弯焊接成型，所有拼接缝做满焊密封处理，避免含尘空气从缝隙泄漏造成二次污染。两侧的出风格栅采用等距百叶结构，出风方向斜向下45度，避免直吹作业区域造成扬尘二次卷起。底部的灰斗采用斜坡设计，粉尘被截留在滤筒外表面后，随着脉冲反吹或者重力作用落入灰斗，斜坡角度大于粉尘安息角，不会出现积灰搭桥的问题，日常清灰只需要打开灰斗底部的快拆卸灰阀就能完成排灰，不用拆解设备主体。

　　安装边界方面，设备整体为立式落地结构，不需要额外做吊装固定，地面只需要做简单的水平找平即可，设备四周预留不小于600mm的检修空间，方便后期更换滤筒、检修密封件。进风口位于设备顶部中心位置，尺寸匹配常规的圆形通风管道，对接时需要在法兰处加橡胶密封垫，避免漏风。设备的整体高度控制在2.2米以内，宽度1.8米，深度1.2米，不会占用过多车间的生产作业空间，适合在产线边就近布置，直接对接产线的粉尘收集罩，缩短风管长度，降低风阻损失。

　　设计过程中重点考虑了滤筒的更换便捷性，滤筒采用侧装式结构，不需要拆除顶部的进风管道，只需要打开侧部的检修门，旋转滤筒下端的固定卡扣就能抽出旧滤筒，新滤筒对准定位槽插入后旋转卡扣即可完成固定，单人就能在10分钟内完成单侧三根滤筒的更换，大幅降低后期维护的人工成本。同时在滤筒与安装板的衔接处，设计了双重密封结构，内侧是橡胶平垫，外侧是涨紧式密封圈，设备运行时在负压作用下密封圈会进一步贴紧安装板，完全避免未经过滤的含尘空气从缝隙短路进入净气侧，保证过滤效率稳定。

　　针对不同的粉尘特性，滤筒可以根据需求更换不同精度的滤料，比如针对金属打磨粉尘可以选用抗静电滤料，针对潮湿工况的粉尘可以选用防油防水滤料，设备的安装接口尺寸保持统一，不需要改动壳体结构就能完成滤料适配，通用性较强。设备的净气侧预留了压差检测接口，可以外接压差表实时监测滤筒的阻力变化，当阻力达到设定阈值时就可以启动清灰程序或者更换滤筒，避免因为滤筒堵塞造成风量下降，影响除尘效果。

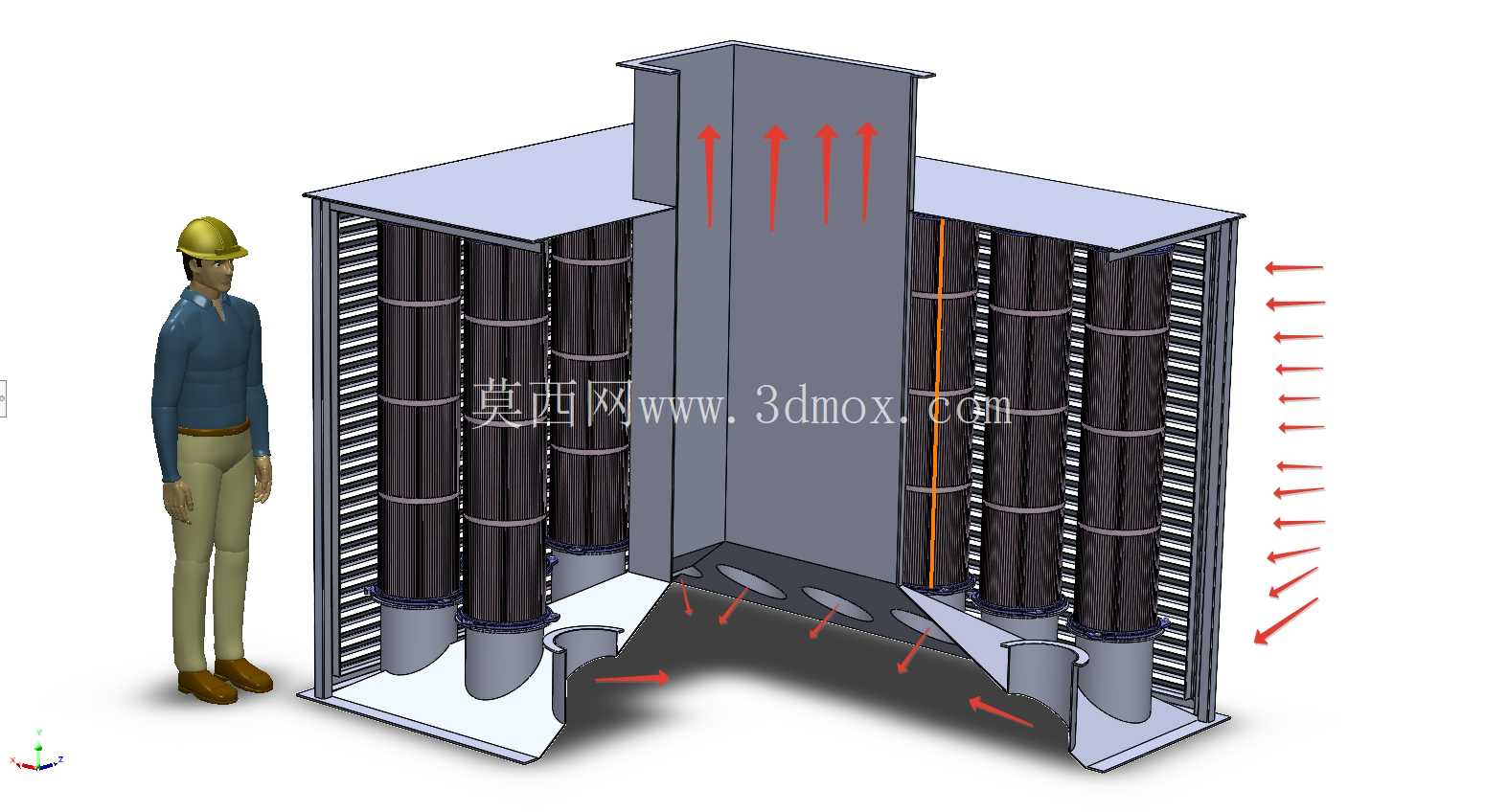

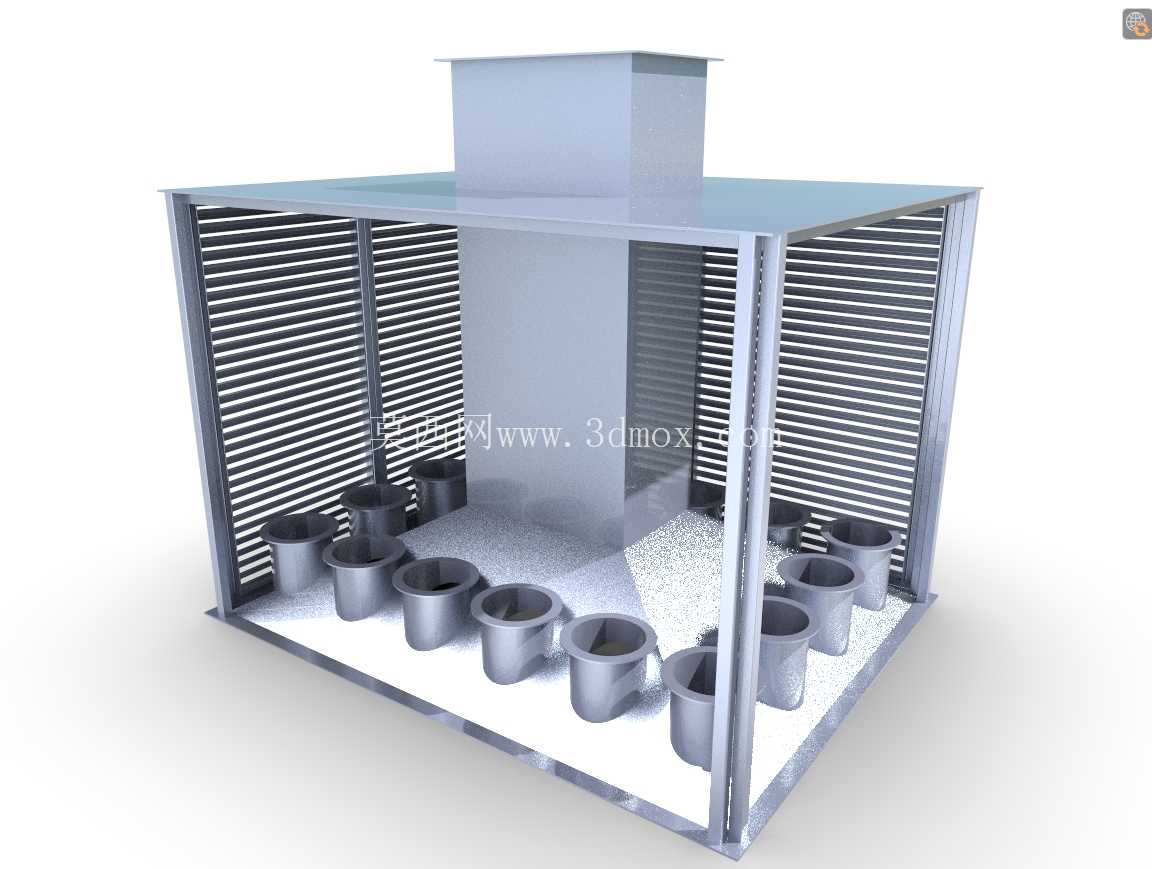

　　在气流组织设计上，中间的进风通道做了渐扩结构，含尘空气进入后流速快速降低，大颗粒的粉尘会在重力作用下直接落入底部灰斗，提前完成一级沉降，减少滤筒的过滤负荷，延长滤筒的使用寿命。两侧的滤筒布置采用等间距排列，每根滤筒之间的间距不小于100mm，保证气流能够均匀通过每根滤筒的整个过滤面，不会出现局部风速过高造成滤料过早磨损的问题。出风口的格栅做了导流设计，出风均匀扩散，不会在局部形成高速气流，保证车间内的气流组织平稳，避免干扰正常的生产作业。
