气动管路空气调节器三维结构设计

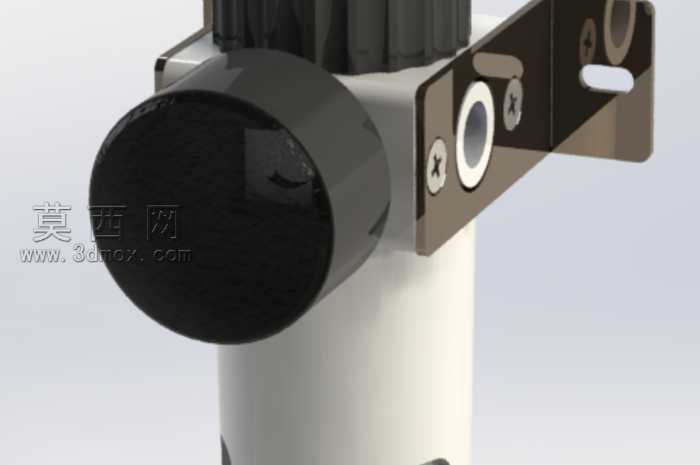

本空气调节器三维模型采用SolidWorks进行全参数化建模，整体建模过程严格遵循气动元件的实际装配逻辑，从核心调压腔体、过滤模块到安装固定支架均采用自底向上的装配建模方式，每一个零件的尺寸参数都参考工业级气动调节阀的通用设计规范设定，确保模型结构符合实际生产加工的尺寸要求。模型的外观渲染采用Keyshot完成材质赋予，主体调压旋钮采用磨砂黑色硬质塑料材质，表面添加细微的颗粒质感还原真实产品的防滑握持触感，中部主腔体采用哑光灰白色工程塑料材质，表面做轻微的磨砂漫反射处理，避免渲染出现过曝的塑料反光，侧边的金属安装支架采用拉丝不锈钢材质，还原金属件的细微拉丝纹理与金属反光特性，支架上的固定螺丝单独建模并赋予镀锌金属材质，螺丝头部的十字槽细节清晰还原，接口处的密封垫圈采用黑色橡胶材质，添加轻微的软质材质凹凸质感，区分不同部件的材质属性。结构设计上，该空气调节器集成了空气过滤、压力调节、水陷阱分离三大核心功能，侧向的圆形观察端盖为透明PC材质设计，可直观观察内部滤芯的污染状态与积水液位，顶部的多棱旋钮结构为压力调节操作端，表面的防滑棱边建模时做了均匀的圆周阵列处理，保证操作时的摩擦力符合人机工程要求，背部的L型安装支架开设了腰型安装孔，可适配不同安装间距的固定场景，进气与出气接口采用标准气动管路接口尺寸，可直接对接常用规格的气动软管。设计思路围绕气动系统的气源处理需求展开，将原本分散的过滤、调压、排水功能整合为一体化紧凑结构，在保证功能完整性的前提下尽可能缩小整体体积，减少在设备气动回路中的安装占用空间，各功能模块之间的连接结构均做了密封槽位的建模预留，还原真实产品的密封装配逻辑，模型总装配体包含12个小的装配节点，每个子零件都保留了完整的建模特征树，可直接进行参数修改与结构调整，适配不同流量规格的空气调节器改型设计需求，整体模型的装配约束完整，不存在干涉问题，可直接用于气动系统的装配模拟、产品演示以及工程出图参考。
