K172-30型工业用长条式散热加热器结构

　　在电子电工类电源配套设备的热管理设计环节，这类带鳍片结构的长条式加热散热一体部件，常被应用在需要兼顾低温环境预热启动与工作状态散热控温的电源变压器、工业控制板卡周边场景，尤其适配户外机柜、低温工况下的工业电源模块，解决低温环境下电子元件启动参数漂移、满负载运行时热量堆积的双重问题。从实际使用场景来看，这类部件不需要额外加装复杂的风道结构，依靠自身密集的等距鳍片增大与空气的接触面积，既可以在环境温度低于元件工作阈值时，通过自身发热将周边小环境温度提升至电子元件正常启动的区间，避免电容、电感类器件在低温下容量偏移导致的电源启动失败；也可以在电源模块满功率运行时，将功率器件传导过来的热量通过鳍片快速散发到周边空气中，避免核心器件结温过高触发过温保护。

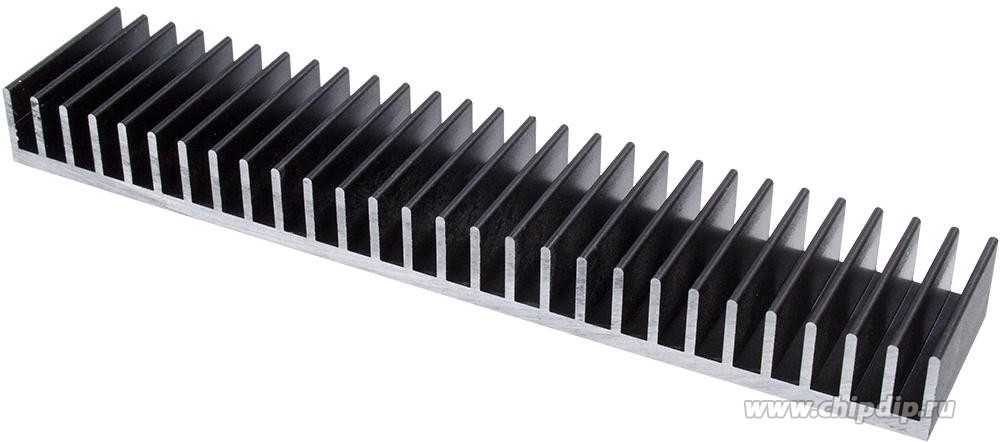

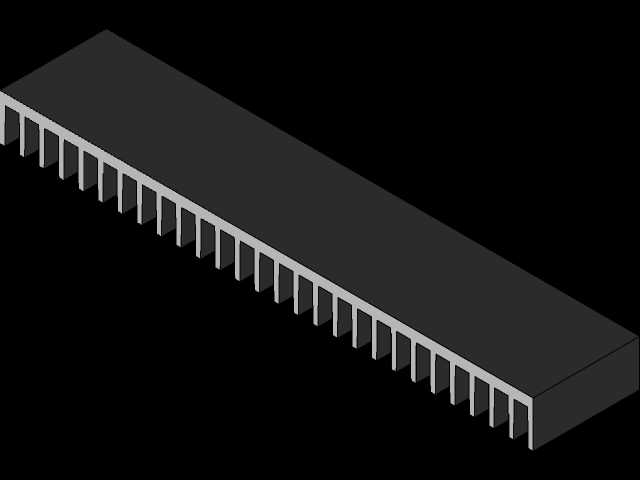

　　从结构设计思路来看，该部件采用一体化挤压成型的基体加等距直鳍片布局，基体部分为平整的实心矩形截面，一侧为完全平整的安装贴合面，加工时保证平面度满足导热贴合要求，不需要额外加装导热衬垫就能和发热或被加热的器件表面实现紧密贴合，降低接触热阻。鳍片部分采用等厚度、等间距的直齿排布，鳍片厚度控制在兼顾结构强度与通风效率的区间，相邻鳍片之间的间距经过核算，既保证自然对流状态下空气可以在鳍片间隙内顺畅流通，不会因为间隙过小导致积灰后堵塞风道，也不会因为间隙过大浪费安装空间、降低整体换热面积。整体外形为规整的长条矩形，三维尺寸边界为30mm宽度、150mm长度、13mm总高度，安装时不需要预留复杂的避让空间，仅需要在基体两端预留对应的固定孔位安装空间即可，适配PCB板、电源模块外壳侧壁等多种安装位置，安装边界清晰，不会和周边的电容、接线端子等元器件产生空间干涉。

　　从功能特性上看，该部件同时兼顾加热与散热的双重属性，和单一功能的散热器或者加热器相比，不需要在狭小的电源舱内分别布置两类器件，大幅节省了电源模块的内部安装空间，也减少了额外的固定结构件与接线点位，降低了整体装配的复杂度。鳍片的端部做了微小的倒角处理，避免装配过程中锋利的边角划伤操作人员或者破坏周边导线的绝缘层，基体的边角也做了小圆角过渡，没有尖锐的应力集中点，在长期冷热交替的工作环境下，不会因为热胀冷缩在边角位置产生结构裂纹。整体重量控制在70克左右，不会给安装基板带来过大的负重，即便是在竖直安装的PCB板上使用，也不会因为自重过大导致PCB板弯曲变形。

　　在实际选型适配时，这类部件的热阻参数经过匹配设计，适配功率在数十瓦级的电源变压器周边热管理场景，自然对流条件下的换热能力可以满足常规工业级电源模块的温控要求，不需要额外搭配强制风冷风扇，降低了整体设备的运行噪音与故障点。鳍片的排布方向在安装时可以顺着设备内部的自然对流风向布置，进一步提升换热效率，不管是水平安装在器件顶部还是竖直安装在器件侧壁，都能保证空气在鳍片间隙内形成顺畅的对流通道，不会因为安装方向的问题导致换热效率大幅下降。基体部分的材质选用导热性能优异的铝合金材料，表面做黑色氧化处理，既提升了表面的辐射换热能力，也可以在工业潮湿环境下起到防氧化腐蚀的作用，延长部件的实际使用寿命，不需要额外做表面喷涂处理，避免涂层带来的附加热阻影响换热效果。
