蝶阀爆炸视图结构展示三维设计

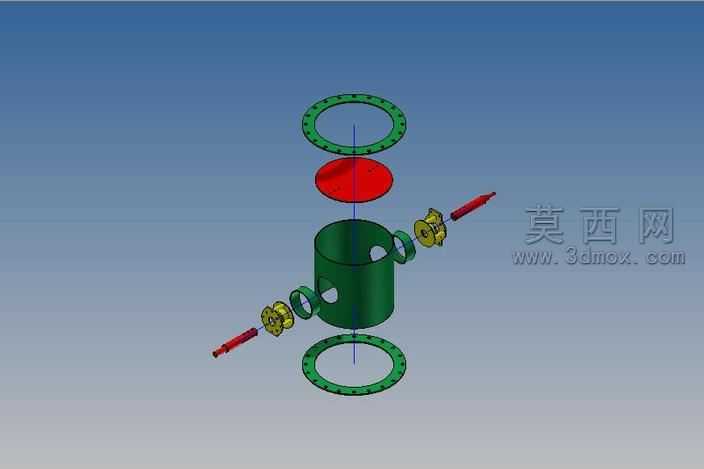

本蝶阀三维设计采用Autodesk Inventor完成全参数化建模，通过爆炸视图的呈现形式清晰拆解各组成部件的装配关系与结构逻辑。建模过程中首先对阀体主体进行基准定位，以圆柱筒体为基础特征，通过拉伸、切除命令完成筒体侧壁的轴孔加工特征，保证两侧阀杆安装孔的同轴度公差符合工业阀门设计规范，阀体两端的法兰连接面通过阵列命令完成螺栓孔的均匀排布，确保法兰对接时的安装精度。阀板部分采用圆盘式结构设计，建模时通过曲面裁剪优化阀板边缘的密封贴合面，保证阀板闭合时与阀座密封圈的接触密封性，阀板中心的阀杆连接槽通过键槽特征完成限位结构设计，确保阀杆转动时可精准带动阀板完成0-90度的启闭动作。上下两组密封垫片采用环形薄板结构建模，通过赋予橡胶类材质属性模拟密封件的形变特性，垫片表面的螺栓过孔与法兰孔位完全对应，还原实际装配时的密封压紧逻辑。两侧的阀杆驱动组件分别包含阀杆、填料压盖、驱动手柄等子部件，阀杆采用阶梯轴结构设计，不同轴段分别对应阀板连接、填料密封、手柄安装的功能需求，填料压盖部分通过凸台结构实现填料的压紧限位，手柄部分通过异形拉伸完成操作握持结构的建模，同时添加红色标识特征区分操作端。整体装配过程采用自下而上的设计思路，各子零件完成独立建模后通过同轴、重合、角度等配合关系完成总装，爆炸视图通过沿装配轴向的线性偏移生成，清晰展现每个零件的安装位置与装配顺序。材质分配上，阀体、阀板、阀杆等金属部件赋予碳钢材质，调整金属粗糙度与反光参数还原金属机加工后的质感，密封垫片赋予丁腈橡胶材质，通过哑光深色材质区分金属与非金属部件，手柄操作端赋予红色塑料材质，起到视觉标识作用。渲染阶段采用渐变蓝色背景突出模型主体，通过环境光添加柔和的阴影效果，让各部件的结构轮廓更清晰，爆炸视图的呈现方式可直观帮助使用者理解蝶阀的内部构造与装配逻辑，为后续的工程图导出、装配工艺编制、结构优化改进提供精准的三维模型基础，该结构设计符合中线蝶阀的通用结构特点，可适配低压管道的流体通断控制场景。
