手轮式中等压力角式截止阀门三维设计

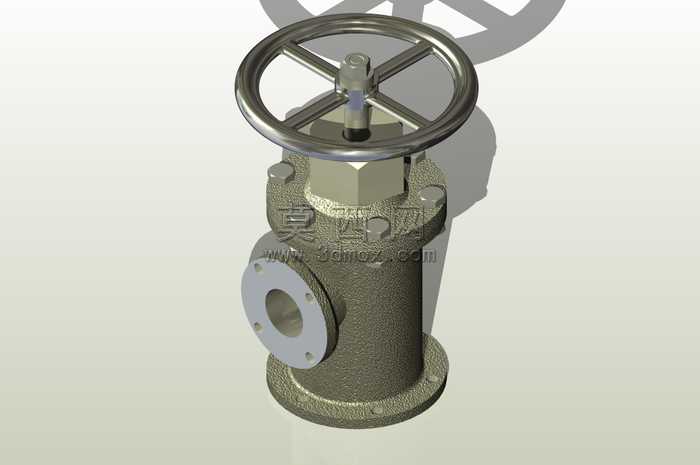

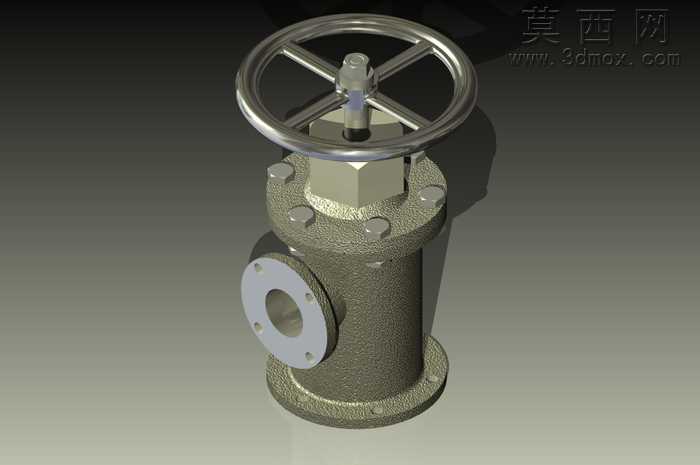

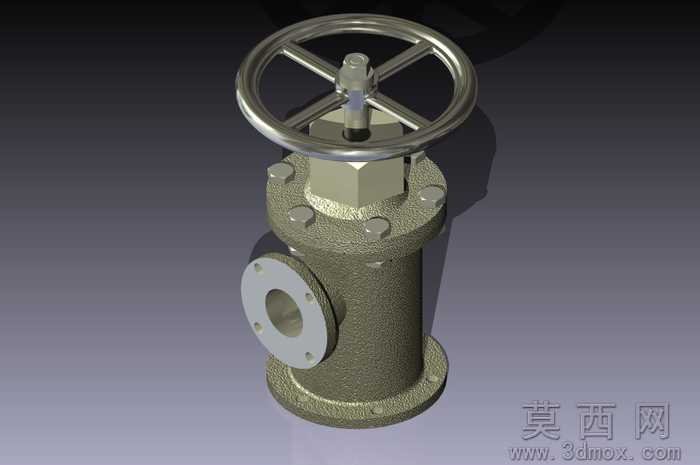

本作品为中等压力工况设计的角式截止阀门三维模型，整体采用立式角向通径结构，在三维建模过程中严格遵循机械设计规范，对阀门各组成部件进行全参数化建模，确保各零件间的装配公差符合工业管路连接的实际使用要求。建模阶段首先完成底部法兰基座的结构绘制，精准还原法兰盘上的螺栓孔分布、基座壁厚以及与阀体主体的衔接过渡结构，保证基座与管路对接时的密封面平整度符合压力工况要求。阀体主体采用铸钢材质的视觉表现，建模时还原了铸造表面的细微肌理质感，同时精准刻画阀体侧壁的侧向法兰接口，该接口与底部通径呈90度角向分布，适配角向管路的转向连接需求，侧向法兰的密封面、螺栓孔位均按照中等压力阀门的行业标准进行尺寸匹配。阀体顶部的阀盖部分采用螺栓紧固结构，建模时逐一绘制均布的紧固螺栓、螺母结构，还原阀盖与阀体之间的压合密封结构，确保阀腔内部的压力密封性能表现。阀杆上部的操作手轮采用轮辐式结构，建模时还原金属手轮的光滑金属质感，轮缘、轮辐与中心轮毂的衔接处做圆角过渡处理，符合实际操作件的人机工程设计，手轮与阀杆的连接部位做精准的装配限位，还原手轮带动阀杆升降实现通断控制的运动逻辑。模型的材质渲染阶段，针对不同部件做差异化材质区分：阀体主体赋予铸钢粗糙质感，还原铸造阀体的真实外观；手轮、螺栓、法兰密封面赋予抛光金属材质，表现机加工部件的金属光泽；密封部位做深色材质区分，直观展现阀门的密封结构位置。整体建模过程中对阀门的内部流道、阀瓣升降行程空间做了合理的结构预留，确保模型不仅具备外观展示效果，同时符合中等压力阀门的实际结构逻辑，可用于阀门产品的结构展示、教学演示以及管路系统的装配模拟使用，各部件的建模精度满足工业级三维模型的使用要求，无结构错位、尺寸矛盾等问题，装配关系完全匹配实际阀门的组装流程。
