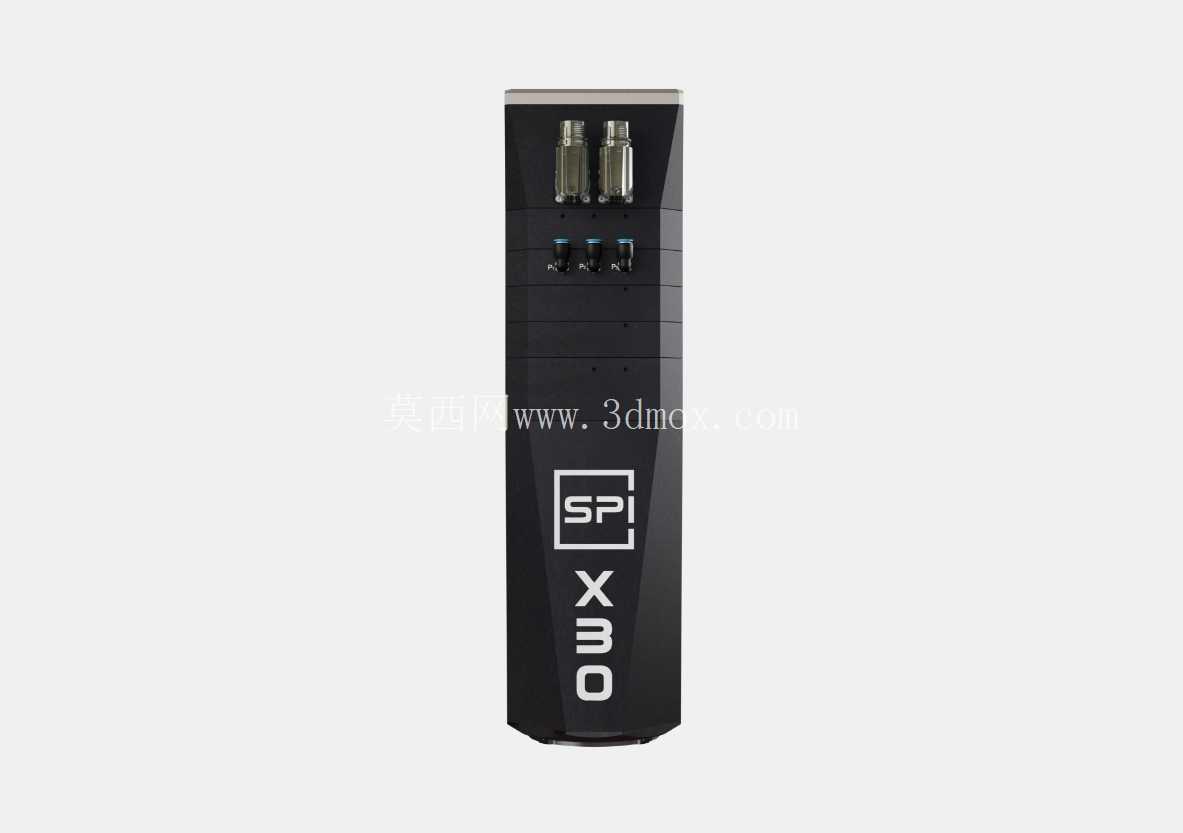

SPI X30-L-SK30高速加工主轴结构设计

　　在精密加工产线的布局中，主轴作为机床核心执行部件，其结构合理性直接决定加工精度与设备稼动率，这款X30-L-SK30主轴的三维结构设计，完全围绕高速铣削、钻攻复合加工的实际工况展开，建模过程中完整还原了内部集成的电机单元、轴承组、传感器模块与外部安装接口，可直接用于设备选型阶段的干涉校验、安装支架设计与周边管线布局规划。从实际应用场景来看，该款主轴适配立式加工中心、机器人末端加工单元、小型精雕设备的搭载需求，尤其适合铝合金薄壁件、3C产品结构件、小型模具型腔的高速精加工工序，25000rpm的额定转速设计可匹配小直径铣刀的线速度要求，降低刀具磨损的同时获得更优的表面加工质量。

　　设计阶段将4kW功率的伺服电机完全集成于主轴外壳内部，摒弃了传统皮带传动、联轴器连接的外置电机结构，大幅压缩了主轴整体轴向尺寸，整机重量控制在13.3kg，既可以安装在固定机床的主轴箱位置，也可作为机器人第七轴末端的执行端，完成复杂曲面的浮动加工、去毛刺工序，安装边界上预留的SK30标准工具接口，可兼容市面上绝大多数同规格的刀柄、刀具，无需额外定制转接结构，降低产线换型的配件成本。

　　结构细节上，建模完整还原了主轴前端的5级迷宫式密封结构，这种非接触式密封设计无需额外通入密封空气，即可阻挡加工过程中的切削液、金属碎屑进入主轴轴承腔，避免轴承过早磨损，延长主轴维护周期；外壳集成的主轴支架安装位，可直接通过螺栓固定在设备安装板上，定位面的公差设计在建模时做了明确标注，方便结构工程师设计配套的安装座时匹配形位公差要求。电气接口部分，模型还原了9针直式电机动力插头、17针直式传感器插头的位置与尺寸，包括冷却液管路接口、温度传感器接线端、感应式转速传感器、夹紧位置传感器的安装位都做了1:1还原，在做设备整体布线设计时，可直接在三维装配环境中规划线缆走向、预留弯曲半径，避免实际装配时出现线缆与周边结构干涉、接头插拔空间不足的问题。

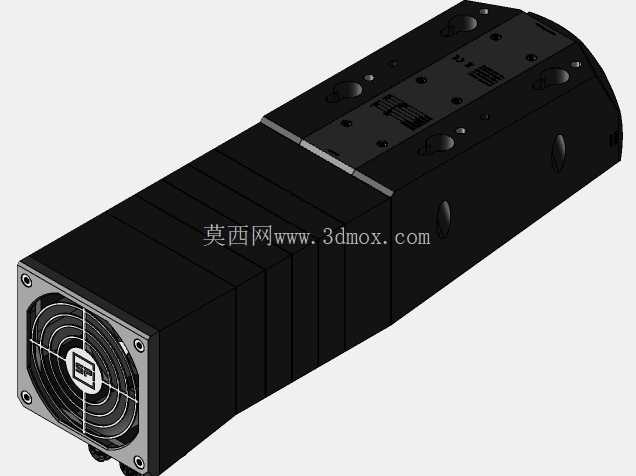

　　散热结构上，主轴外壳集成了24V散热风扇的安装位，风冷散热的结构无需外接水冷管路，简化了设备的辅助系统配置，IP20的防护等级适配车间内无大量粉尘、切削液飞溅的安装环境，紧凑的外形尺寸可在狭小的设备舱内完成布置，对于多主轴并列排布的专用加工设备而言，更小的主轴截面尺寸可缩小主轴间距，实现多工件同时加工，提升产线加工效率。建模过程中对主轴的动平衡校正结构也做了细节还原，包括转子部分的配重块安装位、轴承预紧结构的调节空间，方便工程师在做主轴维护、拆解重装时参考结构关系，避免装配顺序错误导致的主轴跳动超差问题；感应式活塞位置传感器的安装结构，可实时反馈刀具夹紧、松开的状态，与机床控制系统联动可避免未夹紧状态下启动主轴的安全隐患，转速传感器的非接触式设计，无机械磨损可长期稳定反馈主轴实际转速，保障加工过程中转速恒定，避免负载波动导致的加工表面振纹。
