手动榫槽加工专用机床三维结构设计

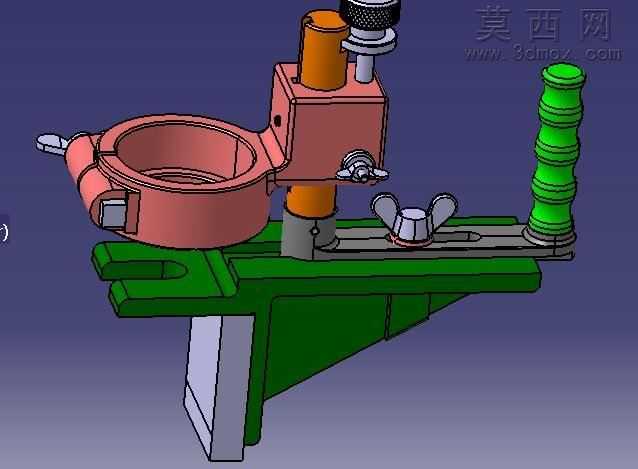

本作品为手动式榫槽加工机床的三维参数化模型，整体采用CATIA软件完成全零件建模与虚拟装配，建模过程严格遵循机械设计公差配合规范，所有零件均保留完整的建模参数与特征树，可支持后续的结构修改与工程图导出。模型整体采用分层式结构设计，底部为L型铸铁材质安装基座，建模时赋予了深绿色哑光漆面材质，还原了铸铁机床床身的粗糙质感与厚重结构特性，基座上方设置有横向滑动导轨，导轨采用镀铬金属材质，表面做了高光金属质感渲染，清晰呈现导轨的光滑工作面与定位刻度结构。滑动平台上方集成了工件夹持机构，包含快拆式环形夹座与蝶形锁紧螺栓，夹座采用铸钢材质，表面做了红棕色氧化处理的材质渲染，可实现圆形工件的快速装夹与定位，锁紧螺栓建模时还原了蝶形手柄的防滑纹理与螺纹配合结构，可直观展示装夹时的操作逻辑。切削执行单元采用垂直进给结构，包含橙色的主轴套筒、顶部的进给调节手轮与锁紧旋钮，手轮部分做了滚花纹理建模，旋钮部分还原了防滑胶圈的橡胶材质质感，主轴可沿垂直方向实现进给量的精准调节，配合横向滑动平台可完成不同深度、不同位置的榫槽加工作业。模型右侧设置有绿色防滑绝缘操作手柄，手柄表面做了多段环形防滑槽建模，赋予了软质橡胶的哑光材质，符合手动操作设备的人机工程学设计要求。渲染阶段采用了工业产品常用的三点布光方案，主光源从左上方45度投射，突出各零件的结构轮廓与材质差异，辅助光源补光消除结构死角的暗部阴影，背景采用渐变深蓝色调，让整体模型的结构层次更加清晰直观。设计过程中充分考虑了手动加工设备的操作便捷性，所有操作部件均布置在操作人员可触及的范围内，夹座的快拆结构可大幅缩短工件装夹的辅助时间，导轨的滑动阻尼经过结构优化，可保证进给过程的平稳性，避免加工过程中出现抖动导致榫槽加工精度下降的问题，整体结构紧凑，无冗余设计零件，完整还原了小型手动榫槽机床的全部功能结构与装配关系。
