紧凑型高速电主轴单元三维结构设计

这款紧凑型高速电主轴单元，是面向高精密加工场景开发的核心功能部件，在3C零部件铣削、小型模具精雕、有色金属高速切削、木工雕刻加工等场景中有着广泛的适配性，能够直接替换传统的皮带传动主轴、机械增速刀柄方案，大幅压缩机床主轴端的结构占用空间。从实际加工场景的适配性来看，这类主轴不需要额外搭配传动皮带、外置增速机构，自身集成了驱动电机、轴承支撑、冷却回路、密封结构，在小型龙门雕铣机、台式精雕机、机器人末端加工单元、多工位组合机床的布局设计中，能够有效降低主轴侧的悬伸重量，提升整个运动轴的动态响应性能，尤其适合Z轴安装空间局促、对移动部件重量有严格限制的设备选型场景。

从功能特性来看，该主轴支持1.5kW与2kW两种功率规格输出，可适配230V、400V两种工业供电等级，支持2极、4极电机接线方案，冷却方式采用风冷结构，不需要额外配置水冷机、冷却液循环管路，进一步降低了设备配套的复杂度，也避免了冷却液泄漏带来的电气安全隐患。主轴最高转速可达45000r/min，采用高精度GMN轴承组作为旋转支撑，轴承端配置24V独立散热风扇，能够在高转速连续运行工况下维持轴承温升在合理区间，避免热伸长导致的加工精度漂移。换刀接口采用HSK-E32标准，能够适配标准的HSK-E32刀柄，换刀重复定位精度稳定，可满足高速切削下的刀具装夹刚性要求，整机裸重仅5.4kg，在同功率等级的高速主轴中重量控制表现突出，能够有效降低运动轴的负载惯量。

从结构设计思路来看，这款主轴采用了主轴支架与外壳集成的一体化设计思路，没有采用传统主轴的分体式安装座结构，将安装定位面直接集成在主轴外壳本体上，减少了装配环节的配合公差累积，也提升了主轴整体的结构刚性。密封结构采用创新的迷宫式密封设计，相比传统的接触式密封圈，迷宫密封不存在接触磨损问题，能够在高速旋转过程中有效阻挡加工碎屑、切削液、粉尘进入主轴轴承腔，同时不需要定期更换密封件，降低了设备维护成本，迷宫密封的气隙设计经过优化，能够在不额外配置密封气路的情况下实现可靠的密封效果，减少了设备的气路配套需求。主轴配置了智能安装系统，安装定位面的公差经过严格控制，能够实现快速换装定位，不需要现场反复打表调整主轴的同轴度、垂直度，大幅缩短设备组装与维护的调校时间。

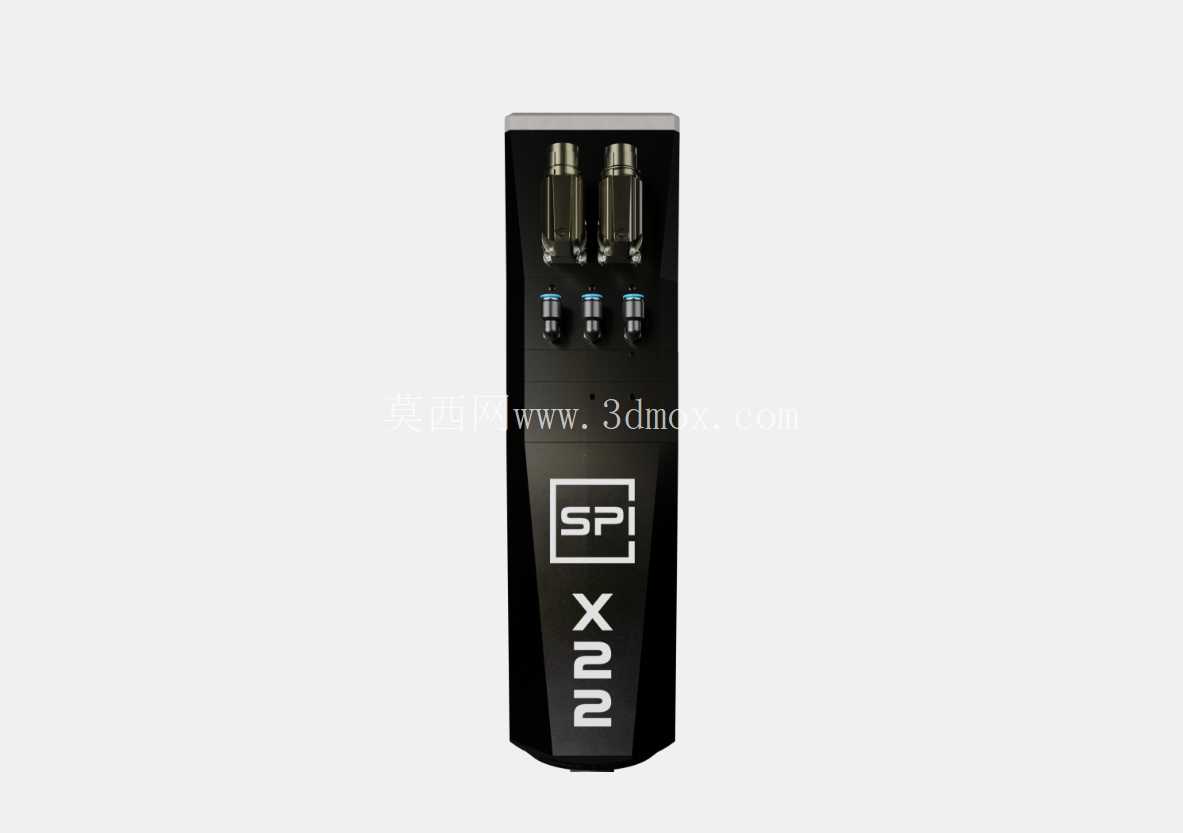

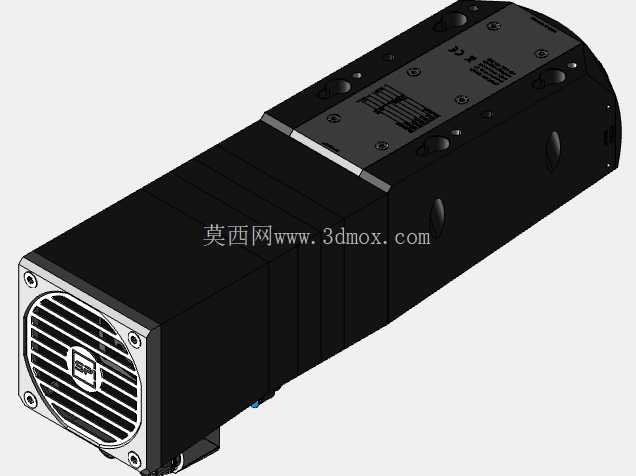

从外形尺寸与安装边界来看，该主轴主体采用方正的截面外形，相比圆柱形主轴，方正外壳更便于安装定位，也更利于风冷散热的气流组织，外壳表面的散热筋结构配合尾部的散热风扇，能够形成顺畅的散热风道，将电机与轴承产生的热量快速带走。主轴的轴向尺寸经过紧凑化设计，刀具接口端到尾部接线端的长度控制合理，在安装时需要预留的轴向空间更小，安装孔位采用标准化的布局设计，能够适配常见的主轴夹座安装方式，也可以直接通过外壳上的定位孔实现刚性连接。接线端与气路接口布置在主轴尾部，接口布局规整，在Z轴上下运动过程中不会出现管线干涉的问题，尾部的接口防护等级达到IP30，能够阻挡加工过程中飞溅的大尺寸碎屑侵入接线端，避免出现电气短路故障。在三维建模过程中，需要重点关注主轴安装定位面的形位公差、轴承位的配合尺寸、刀具接口的锥度精度，这些尺寸直接影响主轴装配后的跳动精度与运行稳定性，同时要预留好冷却风道的流通空间，避免安装结构遮挡风道影响散热效果，还要考虑主轴动平衡校正的工艺空间，确保高转速运行时的振动量控制在允许范围内。
