小型立式气动驱动动力装置结构设计

　　在轻工装配、小型自动化生产线的工位动力供给场景中，这类小型立式气动动力装置常被用作间歇性往复动作的动力源，相比电动驱动单元，它具备过载自动卸荷、启停响应速度快、无电火花产生的特性，适合在有防爆要求的装配工位、易燃易爆物料的简易加工工位部署，不需要额外布置复杂的电气防护线路，仅通过车间现有压缩空气管路即可完成动力接入，适配多工位小规模生产线的快速改造需求。从结构设计逻辑来看，该装置采用立式集成布局，将气缸腔体、传动曲柄、输出飞轮全部整合在L型立式安装基座上，基座底部设置四个对称分布的安装孔位，可直接通过螺栓固定在标准铝型材工作台面或者专用设备支架上，安装时不需要额外加工复杂的定位基面，基座底面的平面度公差控制在0.05mm以内，可保证安装后整机运行的振动幅度控制在允许范围内。

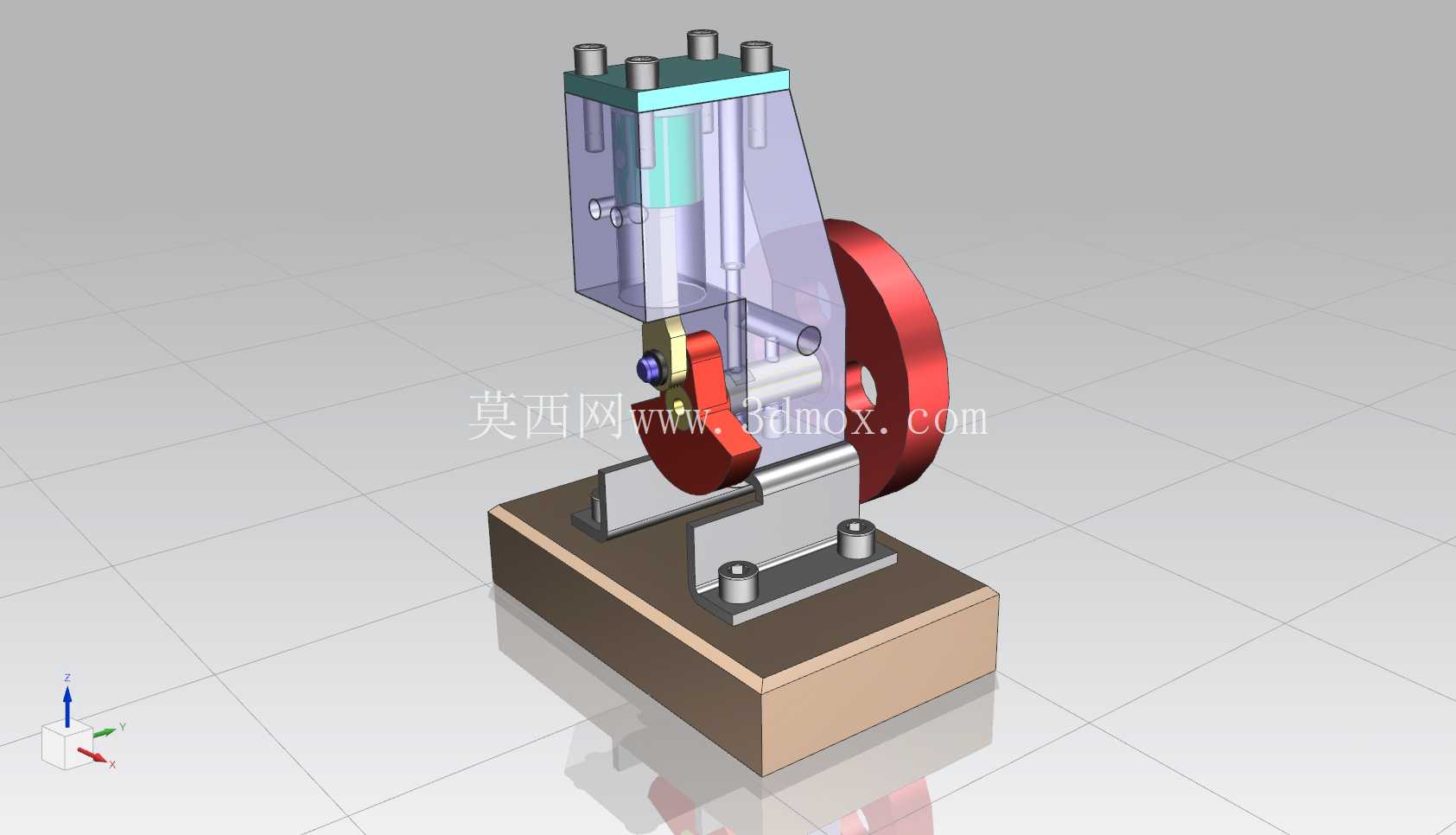

　　装置上部的透明腔体为气缸工作腔，设计时采用透明可视化结构，可直接观察内部活塞的运行状态，日常巡检时不需要拆解设备即可判断活塞密封件的磨损情况、是否存在杂质卡滞问题，腔体顶部采用压板式密封结构，四根均布的紧固螺栓提供均匀的密封压紧力，可避免压缩空气泄漏，同时方便后期更换密封件时快速拆解。腔体侧面集成的红色飞轮为惯性储能部件，设计时匹配活塞往复运动的输出频率，可抵消活塞运动到上下止点时的动力死点问题，让输出轴的转动更加平稳，减少气动供气压力波动带来的转速不稳问题，飞轮与曲柄连杆机构直接连接，连杆与活塞、曲柄的连接位置均采用自润滑轴承，不需要频繁加注润滑脂，可降低日常维护的工作量。

　　从安装边界尺寸来看，该装置整体占用的工作台面空间较小，基座的长宽尺寸适配常规小型工位的安装空间，整机高度控制在立式操作工位的可视范围内，操作人员可直接观察飞轮的转动状态判断设备运行情况，不需要额外加装状态指示装置。在功能实现上，压缩空气从腔体上部的进气接口接入后，推动活塞做上下往复运动，通过连杆带动曲柄做圆周运动，最终由飞轮侧的输出轴输出旋转动力，可直接连接小型凸轮机构、间歇送料机构，完成小负载的冲压、送料、工位转位动作，设计时将进气接口设置在腔体顶部后侧，可避免管路干涉前端的输出部件连接，同时方便管路的快速插拔更换。

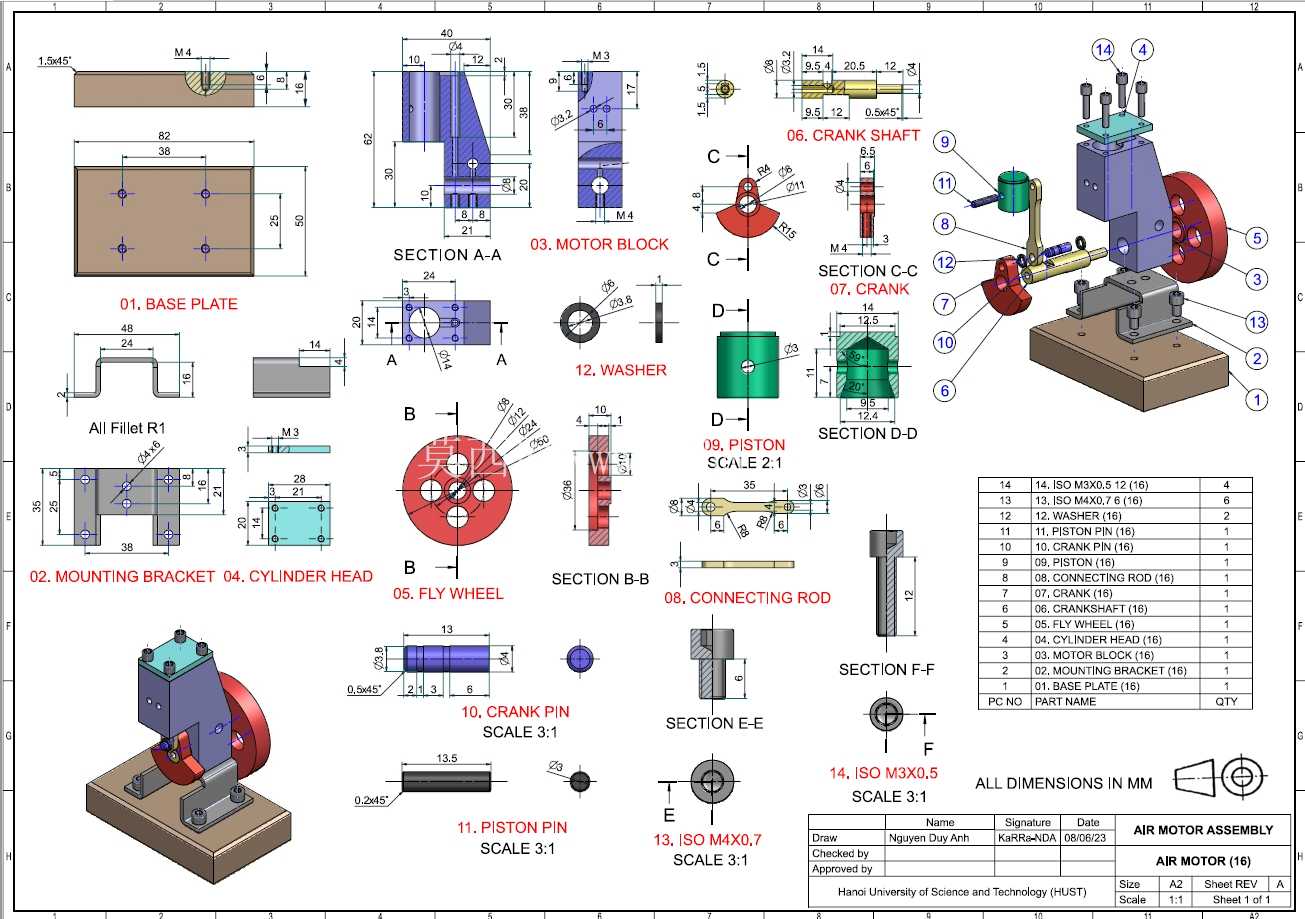

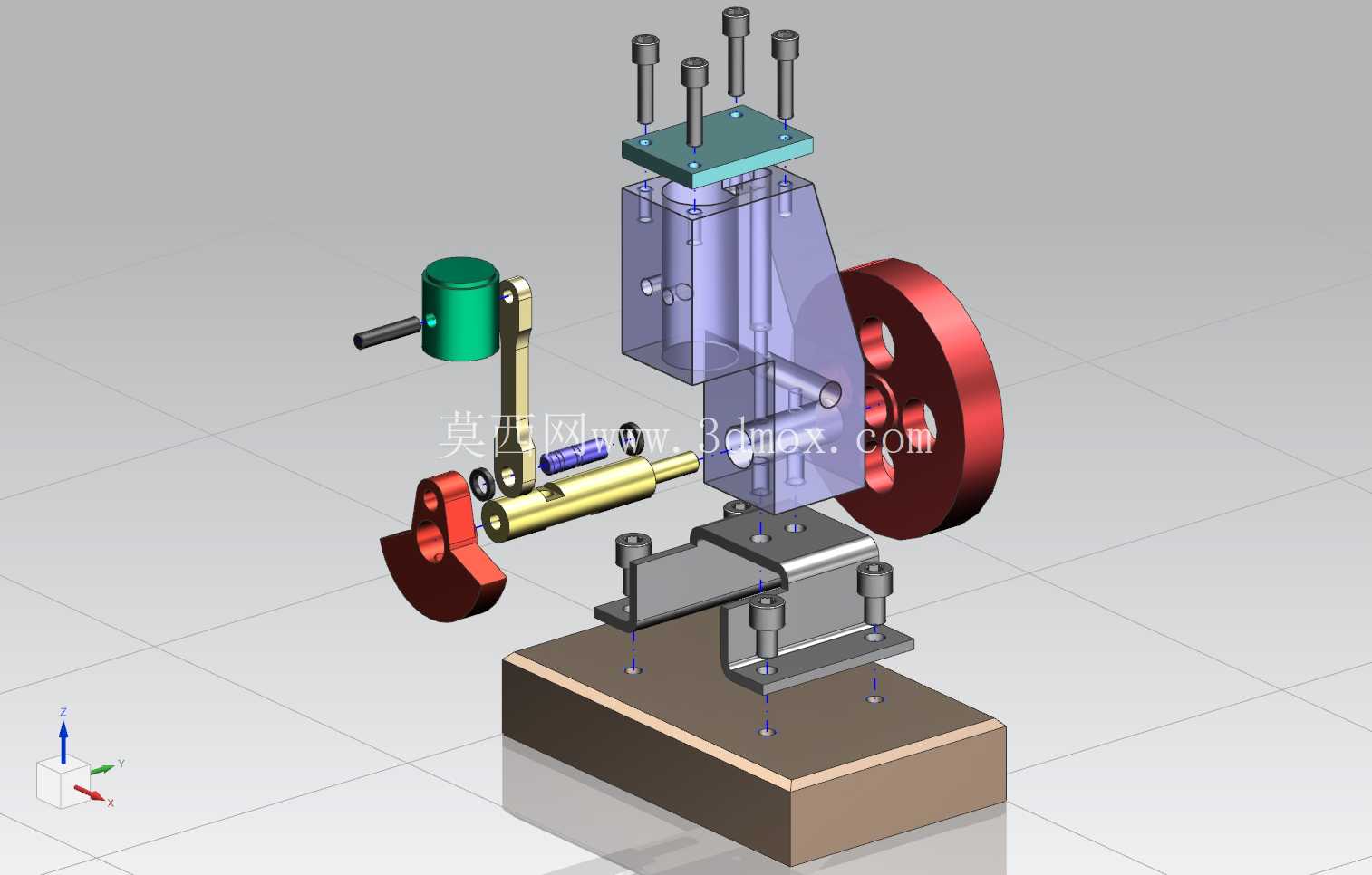

　　在结构细节处理上，所有运动部件的外部均设置了对应的防护结构，曲柄运动区域被立式腔体的侧板完全覆盖，可避免操作人员误触运动部件造成安全事故，飞轮外侧虽然裸露，但安装位置距离操作面有足够的安全距离，同时飞轮边缘做了圆角钝化处理，即使意外触碰也不会造成严重的割伤风险。设计过程中对各部件的受力做了针对性优化，基座采用加厚的铸铁结构，可吸收设备运行时产生的振动，避免振动传递到工作台面影响其他工位的加工精度，活塞与腔体的配合间隙控制在合理范围内，既保证活塞运动顺畅，又不会因为间隙过大造成压缩空气泄漏，影响输出扭矩。这类装置的输出扭矩适配小型工位的轻负载作业需求，不需要搭配大流量的压缩空气供气系统，常规车间0.5-0.7MPa的供气压力即可满足运行要求，不需要额外增加增压设备，部署成本较低，适合小型加工车间、教学实训场景的机构原理演示与小批量生产作业使用。在建模过程中，所有配合面的公差都按照实际加工要求做了对应设置，装配关系完全还原实际设备的装配顺序，可直接用于生成工程图纸指导加工，也可用于气动传动教学的机构演示，帮助学习者理解曲柄连杆机构将直线运动转换为旋转运动的实现原理，以及气动动力装置的基本结构组成。
