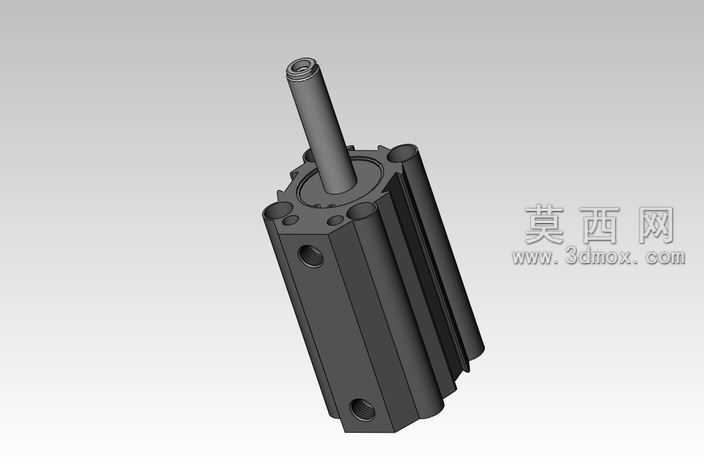

薄型气动气缸三维结构设计作品

本作品为薄型气动气缸的三维建模设计成果，建模过程严格遵循气动元件的行业设计规范，先通过草图绘制完成缸体截面轮廓的精准勾勒，对缸体的安装孔位、端盖定位槽、活塞杆伸出孔等关键结构进行尺寸约束，确保各特征的形位公差符合气动元件的装配要求。建模时采用实体拉伸、切除、倒角等基础特征命令完成主体结构搭建，针对缸体侧面的纵向散热加强筋，采用阵列特征实现等距排布，既保证缸体结构强度，也兼顾轻量化设计需求。活塞杆部分单独建模后通过装配约束与缸体内部活塞结构完成同轴配合，对活塞的密封槽位进行精细化切除处理，预留出密封件的安装空间，还原真实气缸的密封结构设计。材质渲染阶段，缸体主体赋予哑光黑色硬质合金材质，模拟工业气缸常用的阳极氧化铝合金表面质感，活塞杆部分赋予亮面金属镀铬材质，通过调整材质的粗糙度、反射率参数，区分不同部件的材质差异，提升模型的真实感。设计过程中重点考量薄型气缸的紧凑结构特性，在有限的缸体长度内合理布局活塞行程空间、进出气口位置，进出气口的螺纹孔特征按照标准气动接口尺寸绘制，保证模型可直接用于虚拟装配验证、气动回路仿真等场景。模型的各部件均保留独立的特征参数，可根据实际使用需求调整缸径、行程、安装孔距等关键尺寸，适配不同的自动化设备安装场景，整体结构无冗余特征，建模逻辑清晰，各配合面的贴合关系完全还原实物装配状态，可用于气动系统的教学演示、设备方案展示、虚拟样机搭建等用途。
