轮辐式多孔带筋圆盘机械练习构件

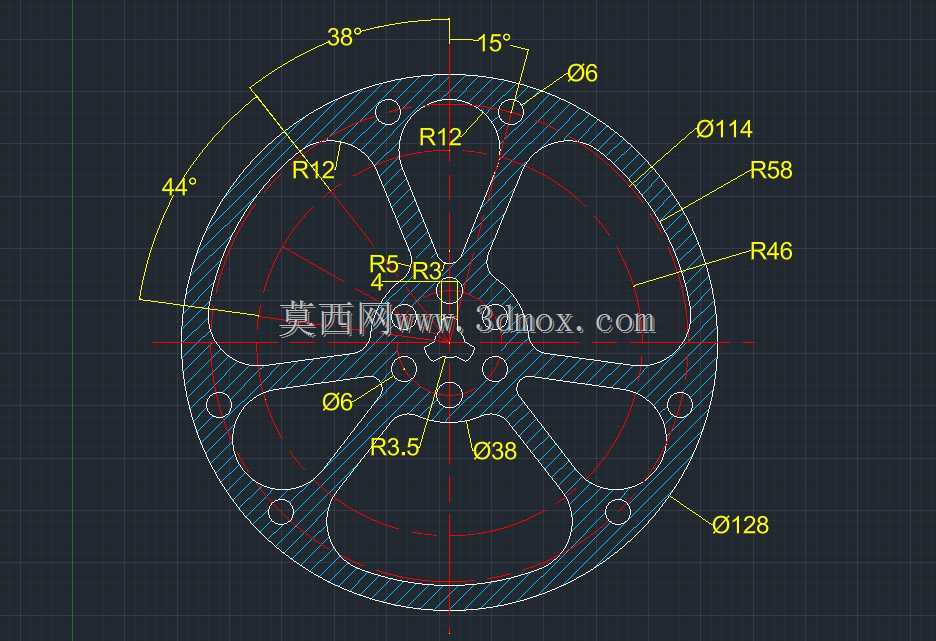

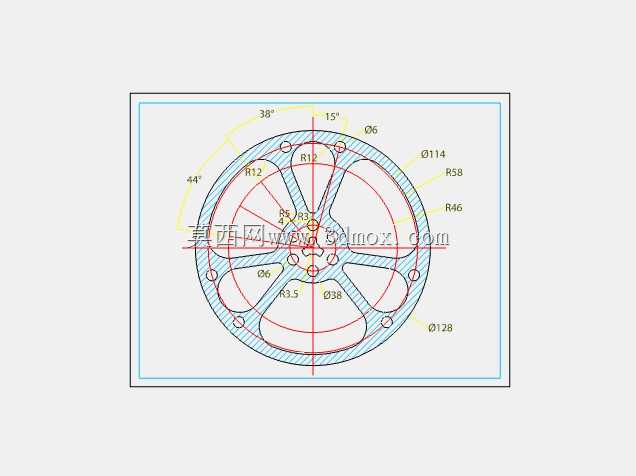

　　该回转类轮盘构件属于机械制图练习阶段的典型构型，实际工程中可衍生为带轮、手轮、端盖、分度盘等多类通用传动或防护零部件的基础构型，在轻工输送设备、小型机床操作机构、通用减速装置的外露端、手动调节机构中都能见到同构型零件的实际应用。从结构尺寸来看，该零件最大外圆直径为128mm，属于小尺寸回转类零件，安装适配的轴段直径为38mm，中心区域设置R3的过渡圆角避免轴孔配合处的应力集中，紧邻轴孔的R5圆弧构成中心轮毂与辐条的过渡衔接，保证载荷从轴段传递到辐条时的应力平缓过渡，不会出现直角衔接的应力断裂风险。

　　辐条部分采用五组对称分布的水滴形镂空结构，单组辐条的内外圆弧分别为R46与R58，辐条与外轮缘、中心轮毂的衔接处均采用R12的圆角过渡，既减少了整盘零件的材料用量，降低整体重量，又能保证轮盘承受周向扭矩、径向载荷时的结构刚度，不会因为镂空出现辐条变形的问题。外轮缘上均匀分布有6个直径6mm的小孔，相邻孔位的角度间隔分别对应15°、38°、44°的非等分布置，这类非等距孔位的设计常见于需要特定相位定位的分度盘、编码盘安装结构，安装时可通过小孔穿装紧固螺钉，将轮盘固定在对应安装基座上，避免轮盘工作时出现周向打滑。

　　中心区域靠近轴孔位置设置有R3.5的小圆弧缺口，该结构可适配轴段上的平键定位凸台，保证轮盘与轴的周向固定，传递扭矩时不会出现相对转动。从设计思路来看，该构型综合考察了回转类零件的对称构型设计、圆弧过渡的应力优化、非均匀孔位的角度标注、剖面线填充的制图规范，同时兼顾了零件实际工作时的载荷传递路径：中心轮毂承接轴段输入的扭矩，通过五根辐条将载荷均匀分散到外轮缘，外轮缘可根据实际使用场景加工摩擦面、齿形或者安装卡槽，适配不同的功能需求。

　　安装边界方面，该零件轴向厚度可根据实际载荷需求调整，外圆128mm的尺寸决定了其安装时需要预留至少135mm的径向安装空间，中心38mm的轴孔适配直径38mm的标准光轴或者阶梯轴，6个Φ6的安装孔可适配M5或者M6的紧固螺钉，安装时需要保证轮盘端面与轴段的垂直度，避免高速转动时出现端面跳动。这类轮盘结构如果作为手轮使用，可在外轮缘加工滚花或者加装握持手柄，用于机床、输送线的手动调节工位；如果作为带轮使用，可在外轮缘加工对应V带或者平带的轮槽，传递小功率的回转运动；如果作为防护端盖使用，可在辐条后侧加装防尘网，兼顾通风散热与异物防护的功能。结构上的多圆弧过渡设计，除了降低应力集中之外，也减少了加工时的刀具拐角冲击，在数控铣削或者线切割加工时，刀具可以沿圆弧路径平滑进给，不需要频繁换向，能有效提升加工效率，降低刀具磨损。非等角度分布的小孔设计，也避免了安装时的错位问题，每个孔位的角度唯一，安装时只有唯一的对位角度能将所有螺钉穿入，可起到防错装的作用，适合在有相位要求的传动工位使用。
