帕拉大袋对位支撑承载架结构设计

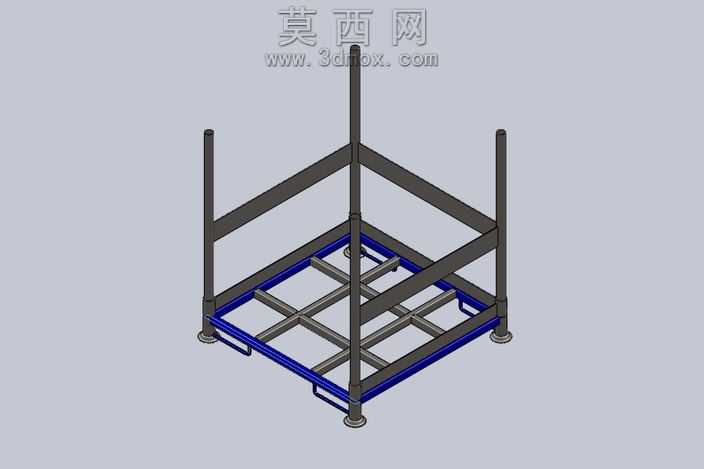

本作品为针对大袋物料对位存放设计的支撑承载架，采用SolidWorks完成全参数化三维建模，建模过程严格遵循仓储载具的工程设计规范，对每一处管材衔接、脚座定位、限位结构都做了精准的尺寸约束，确保模型可直接对接生产加工的图纸输出需求。模型渲染阶段采用金属材质分层赋色方案，主体竖向支撑与横向斜撑杆件赋予哑光深灰碳钢材质，还原工业型材的磨砂金属质感，底部承载边框采用亮蓝色喷塑金属材质，既区分功能结构区域，也还原实际仓储货架的表面喷涂工艺效果，底部支撑脚座赋予金属镀铬材质，凸显堆垛接触部位的耐磨工艺特征。结构设计上采用四柱立式支撑框架，四根竖向立柱作为主要承重构件，立柱间设置多道横向斜向加强拉杆，通过三角形稳定结构消解大袋物料放置时的侧向倾覆力，避免框架受力变形；底部承载区采用井字形格栅支撑结构，均匀分散大袋物料的竖向载荷，减少局部应力集中，底部边框设置内嵌式限位结构，可与同规格承载架的立柱顶端精准对位，满足多层堆垛的仓储需求，底部配备可调式支撑脚座，可适配不平整的仓储地面，保证架体放置水平稳定，侧边设置的提拉结构方便载具的叉车转运与人工移位。设计思路围绕大袋物料的对位存放、堆垛存储、转运周转全流程需求展开，摒弃冗余装饰结构，全部构件采用标准工业管材与标准件，降低生产加工成本，框架内部预留充足的大袋放置空间，对位结构可大幅提升大袋上架放置的效率，减少物料摆放偏移导致的堆垛安全隐患，整体结构兼顾承载强度、周转便利性与堆垛适配性，可广泛适用于散料大袋包装的仓储、生产线边暂存等场景，模型装配关系清晰，无干涉错误，各零部件可单独导出用于工程图制作与加工下料。
