双仓卧式工业混合搅拌设备结构设计

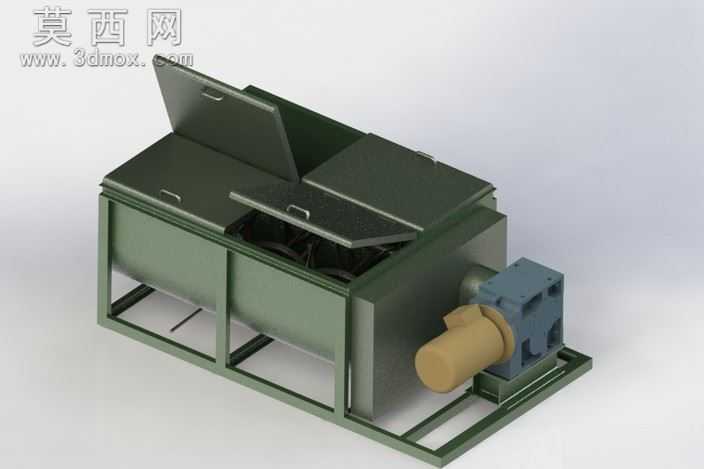

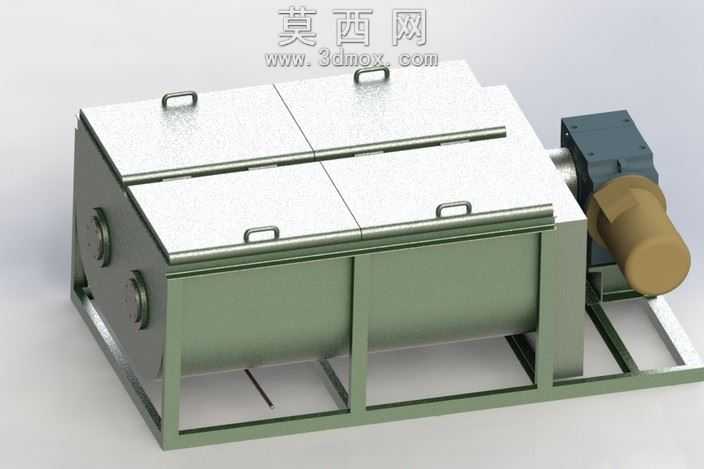

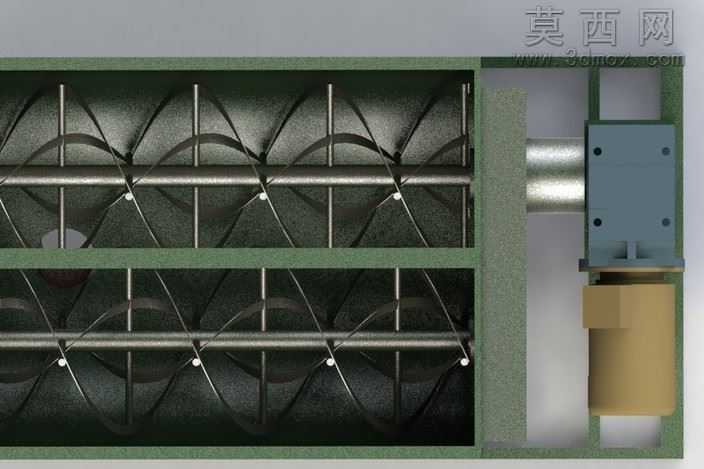

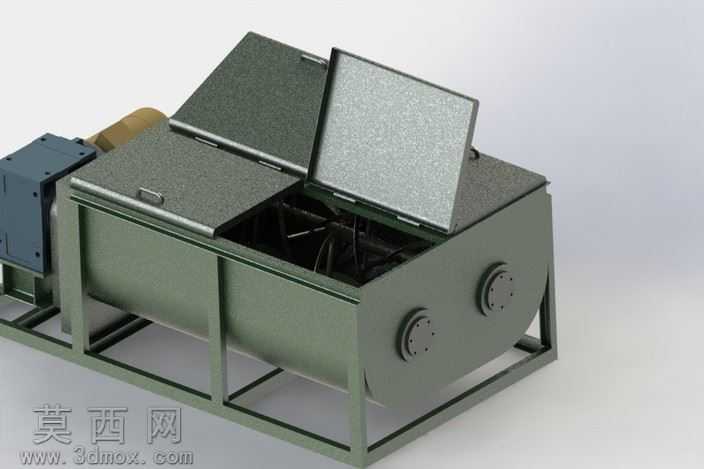

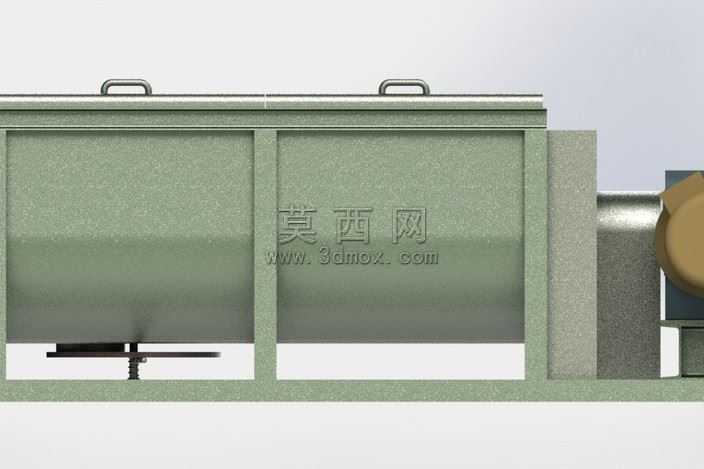

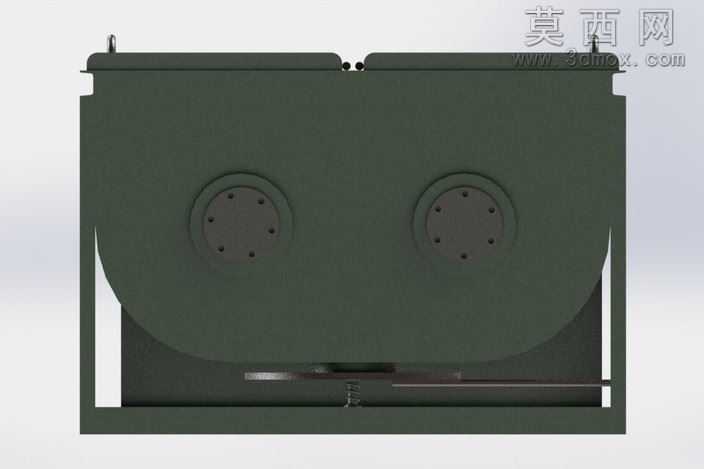

本模型为双仓卧式工业混合搅拌设备，整体采用三维参数化建模完成，建模过程中严格遵循机械设计的装配逻辑，对各部件的配合公差、安装位置进行了精准还原，确保整体结构无干涉、装配关系符合实际生产设备的设计规范。渲染阶段采用哑光金属质感的材质表现设备主体机架与仓体，还原工业钢材经喷涂处理后的磨砂质感，对驱动端的电机、减速组件分别赋予不同的材质表现，电机端采用暖棕色调的铸金属材质，减速箱采用灰蓝色铸铁材质，通过材质差异清晰区分动力传输的不同功能模块，料仓盖板采用深灰哑光板材材质，表面添加细微的使用痕迹纹理提升真实感，机架部分的方钢型材通过边缘倒角处理弱化生硬棱角，还原焊接机架的真实工艺特征。结构设计上采用双仓并列布局，两个独立搅拌仓通过中间隔板分隔，可实现不同批次或不同配比物料的同时混合作业，每个仓体顶部设置独立的可开合盖板，盖板上设计嵌入式提手结构，方便操作人员开启进行投料、清洁作业，盖板与仓体边缘采用贴合式密封结构设计，避免搅拌过程中物料飞溅。设备底部采用框架式方钢焊接机架，通过横向、纵向的型材支撑保证整体结构的承重稳定性，机架底部预留安装固定孔位，可满足设备落地安装的固定需求。动力端采用电机搭配减速箱的传动结构，减速箱输出端直接连接仓内搅拌轴，通过减速结构将电机的高转速转化为搅拌作业所需的大扭矩低转速输出，保证物料混合过程的动力充足、运行平稳。设计思路围绕工业混合设备的实用需求展开，在保证结构强度的前提下优化各部件的布局，减少不必要的冗余结构，双仓设计可有效提升混合作业的生产效率，独立盖板设计兼顾了投料便捷性与作业安全性，整体模型完整还原了卧式混合设备的核心结构特征，可作为同类设备结构设计、教学演示的参考模型，各部件均为可编辑的参数化特征，方便后续根据实际产能需求调整仓体容积、动力参数等设计指标。
