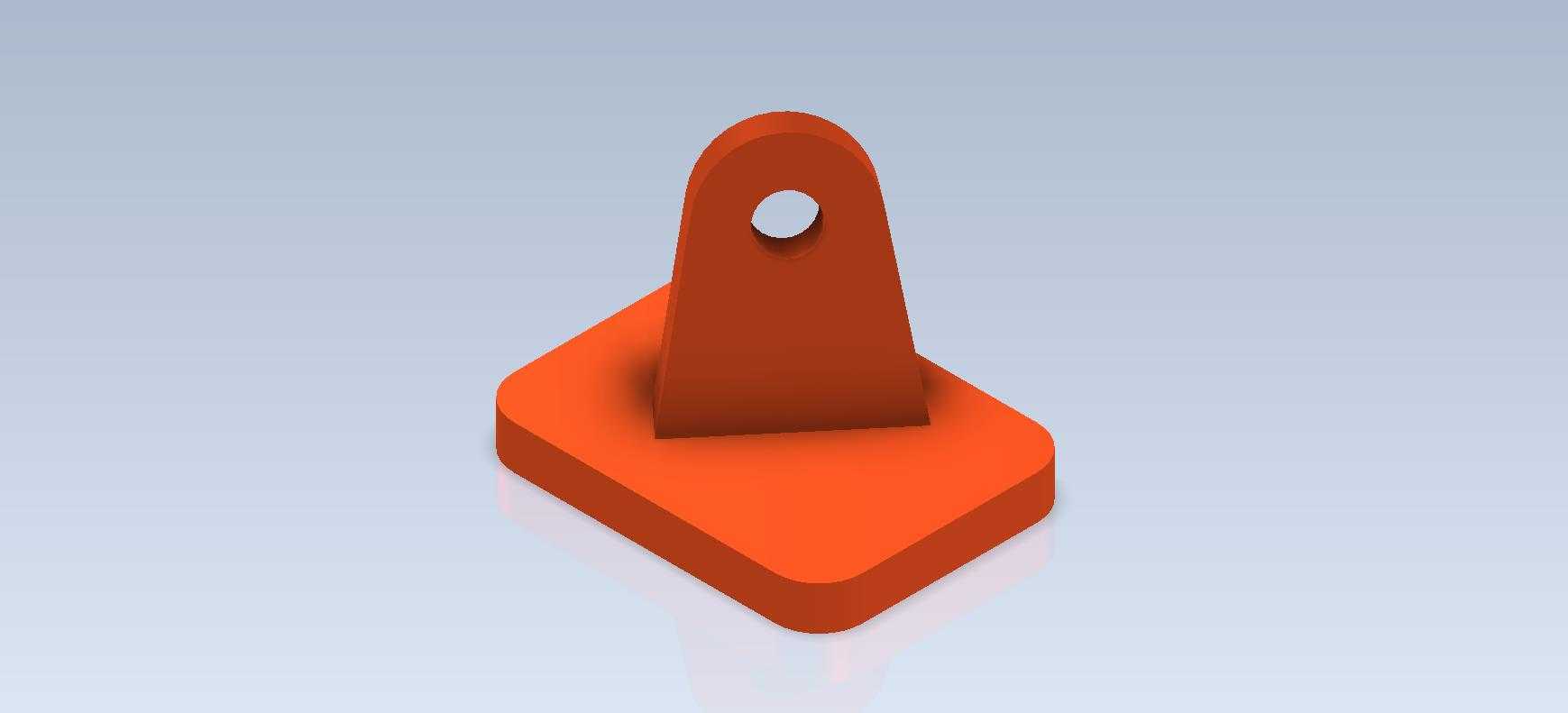

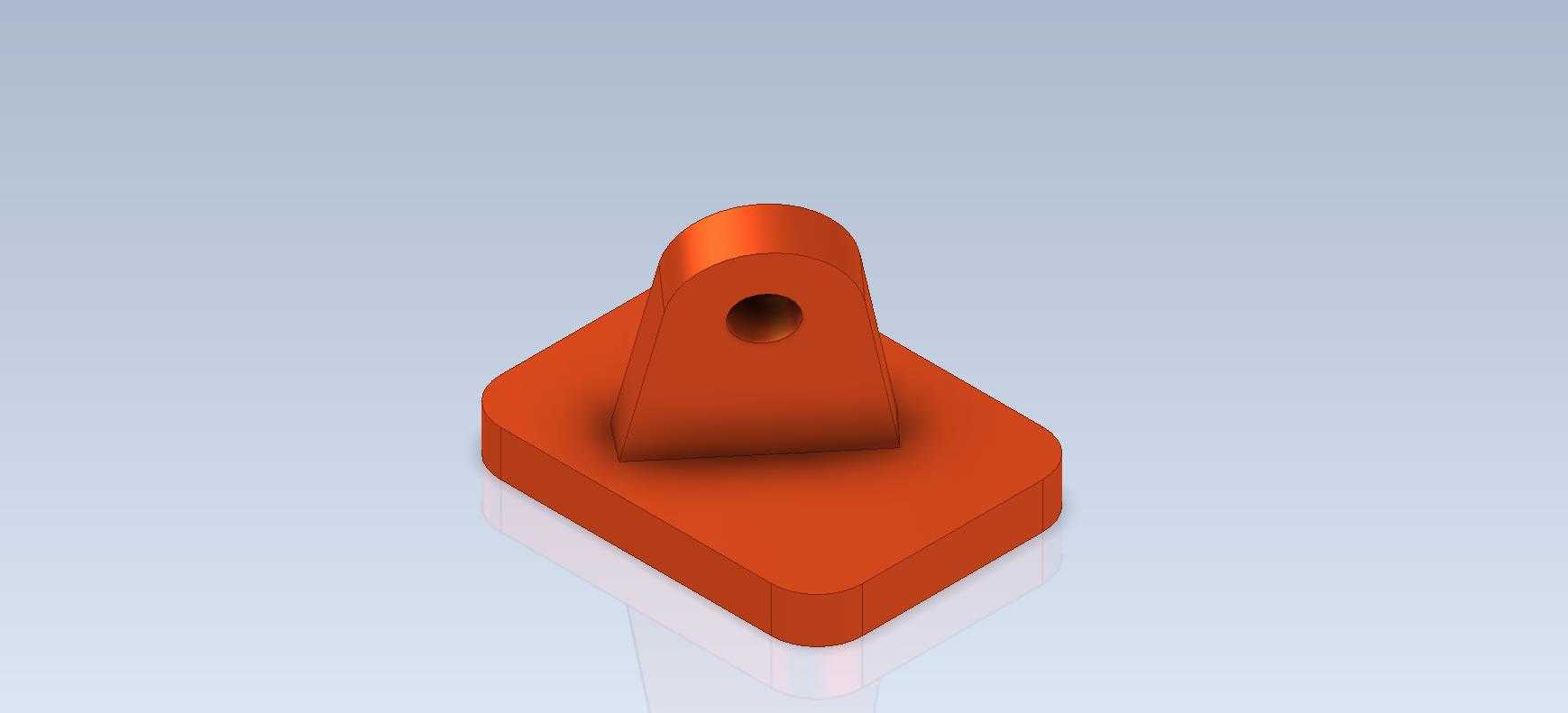

带安装底座的单耳吊接固定结构件

日常做小型设备的吊装转接、工位工装的挂装固定时，这类带方形安装底座的单耳吊接结构件是出镜率很高的零件，很多人做建模时容易忽略安装边界的细节，最后出图加工或者装配时才发现干涉、承重不足的问题。先从实际使用场景说，这类结构件常被用在小型电控箱的壁挂固定、轻型工装夹具的工位吊挂、输送线侧边的附件挂装，还有小型实验设备的悬吊安装场景，区别于大吨位的起重吊耳，这类零件的承重范围多在几十公斤级别，核心需求是安装稳固、挂接方便，同时不会和周边的管线、设备外壳产生干涉。

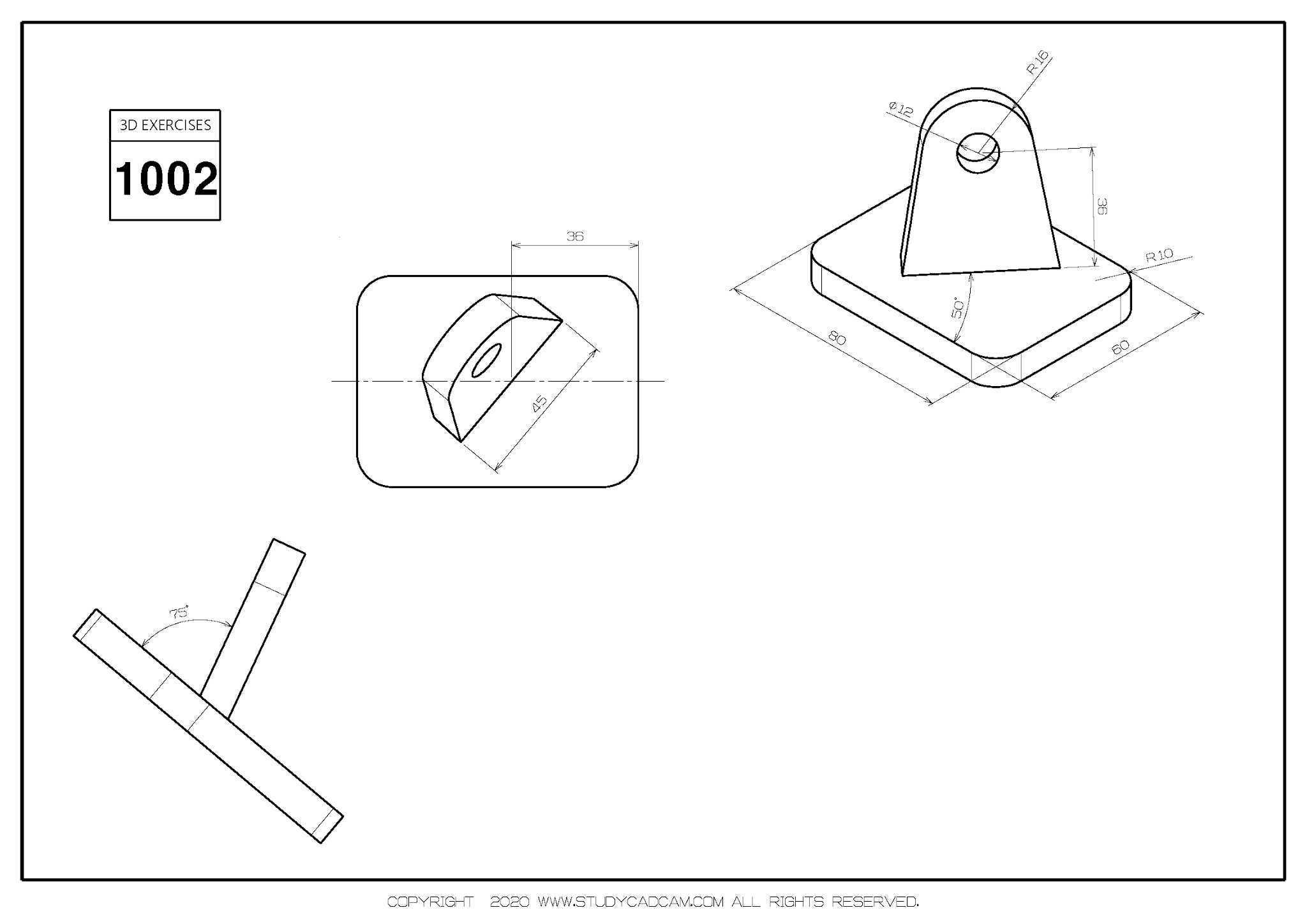

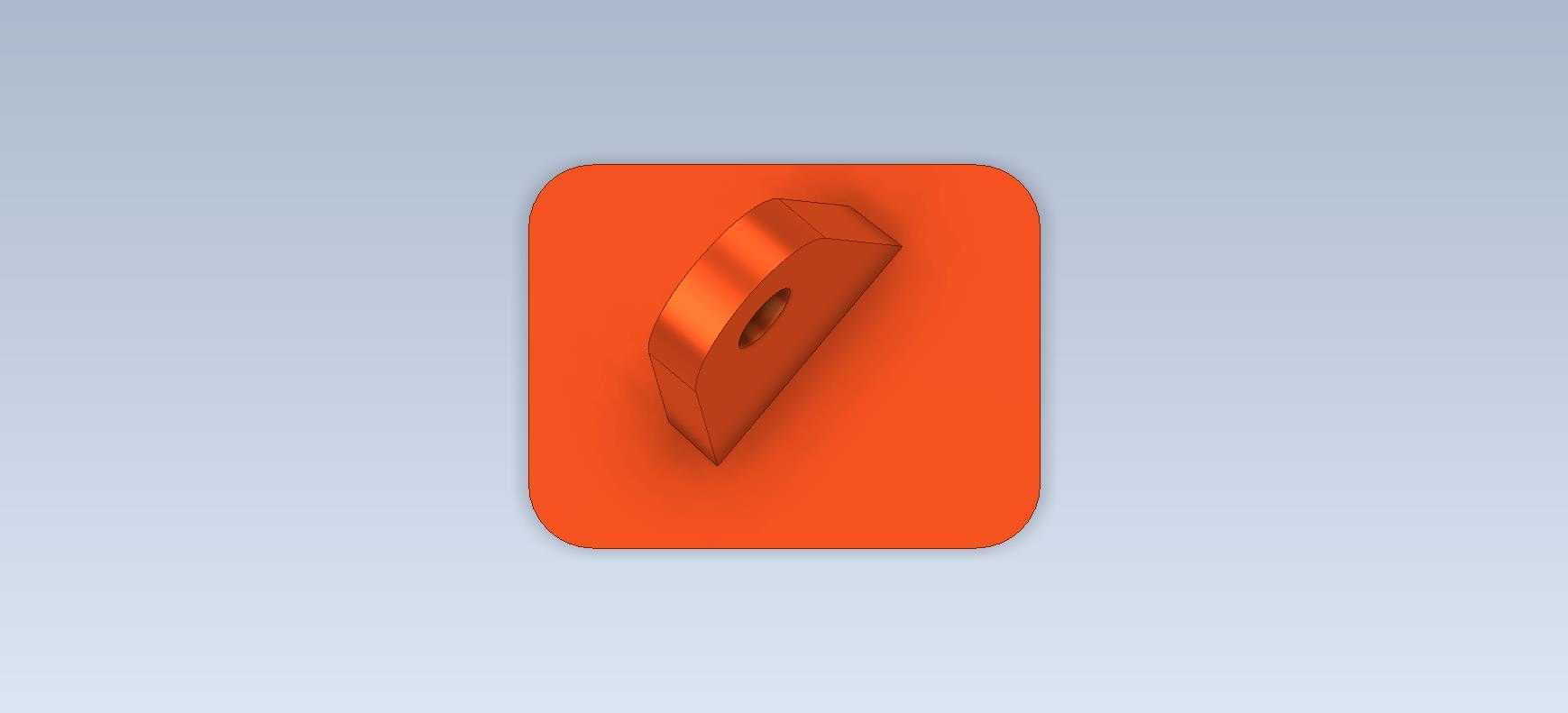

设计这类零件的时候，首先要敲定的是底座的安装边界，方形底座做了圆角过渡，不是单纯为了好看，直角底座在安装时很容易划伤操作人员的手套，甚至刮破设备表面的喷塑层，圆角半径一般取底座厚度的0.8-1倍，刚好能消除锐边，也不会过多占用安装平面的空间。底座上的安装孔位（图中未完全显示孔位细节，常规设计会在底座四角布置沉头安装孔）需要提前匹配常用的内六角螺丝规格，沉头深度要保证螺丝安装后完全没入底座平面，不会突出表面影响贴合度，安装孔的中心距要留足扳手的操作空间，不能把孔位设计得太靠近底座边缘，不然拧螺丝的时候扳手会蹭到安装立面，根本没法发力。

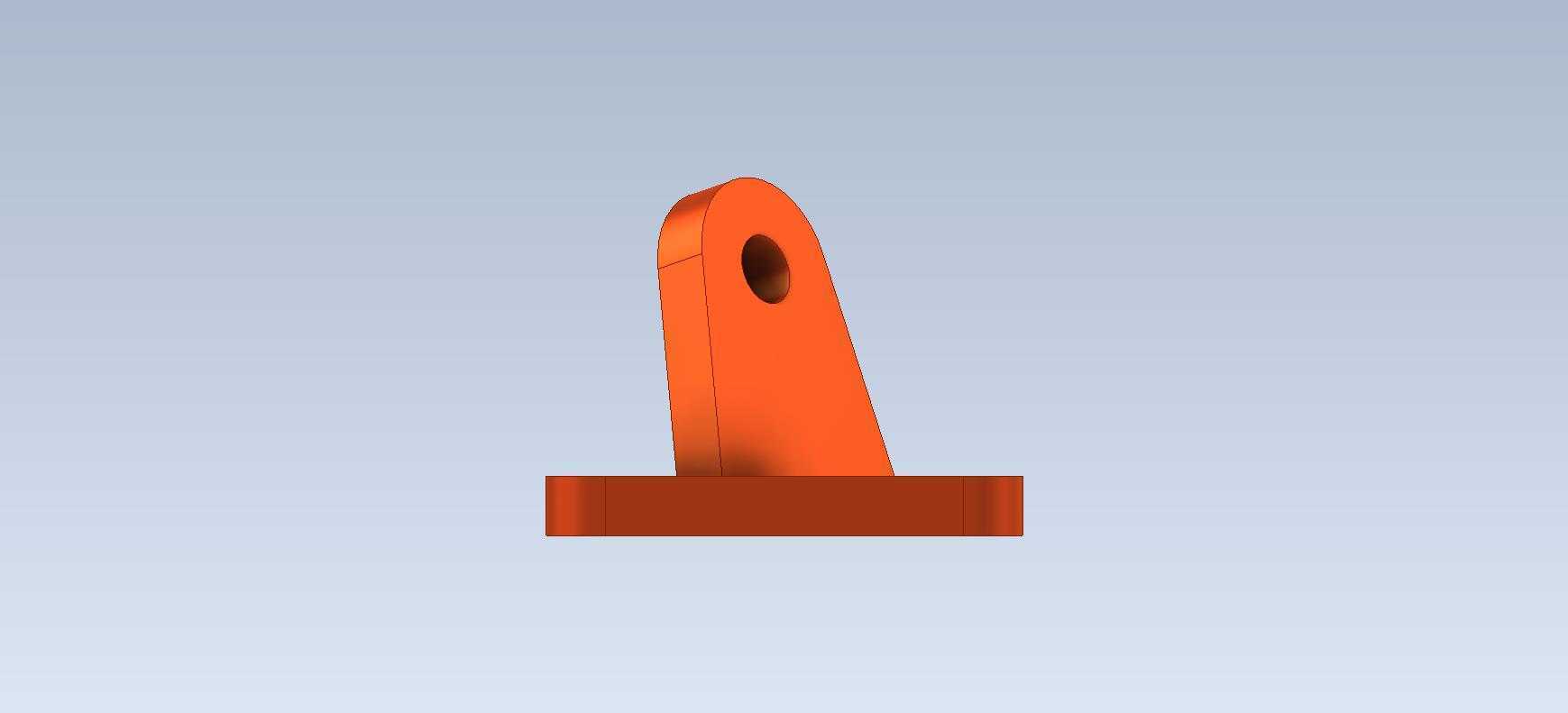

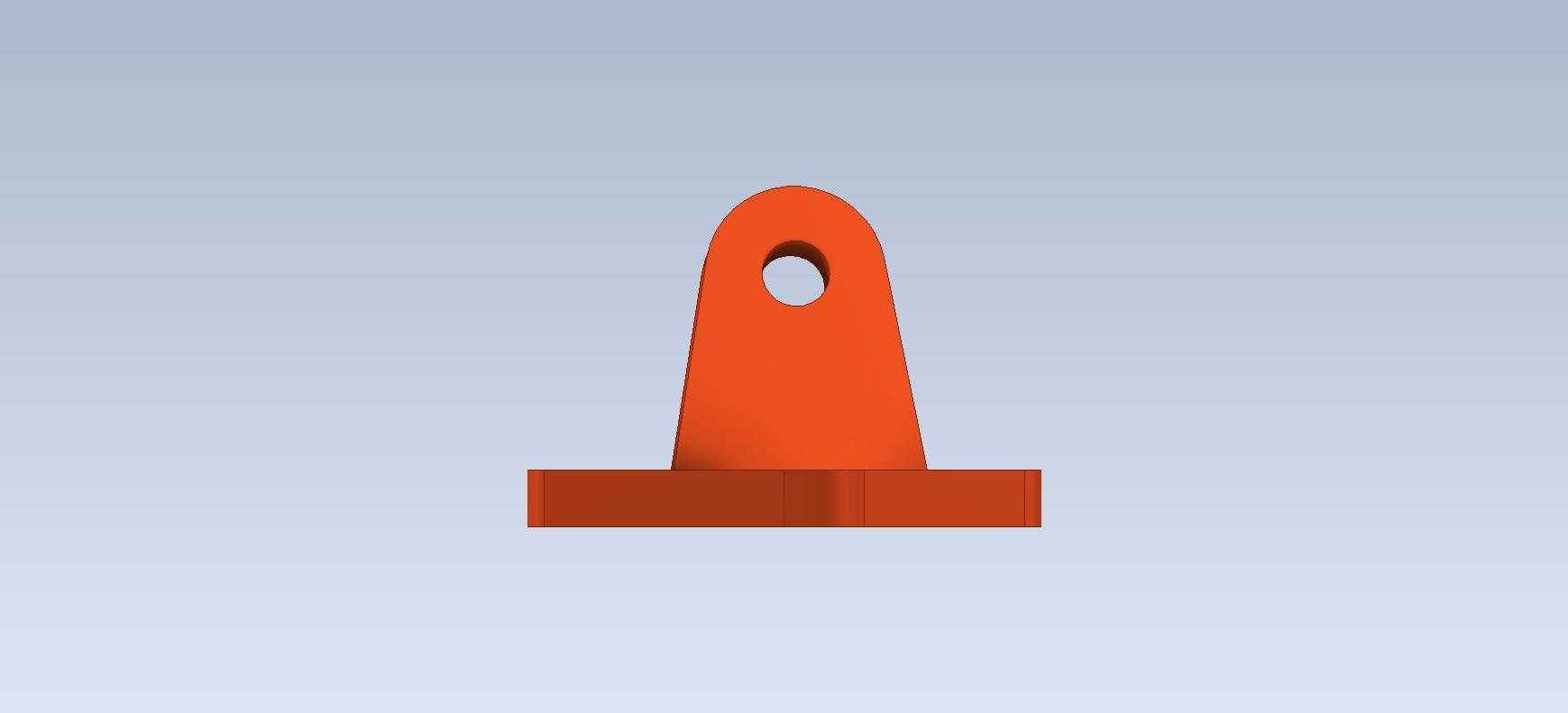

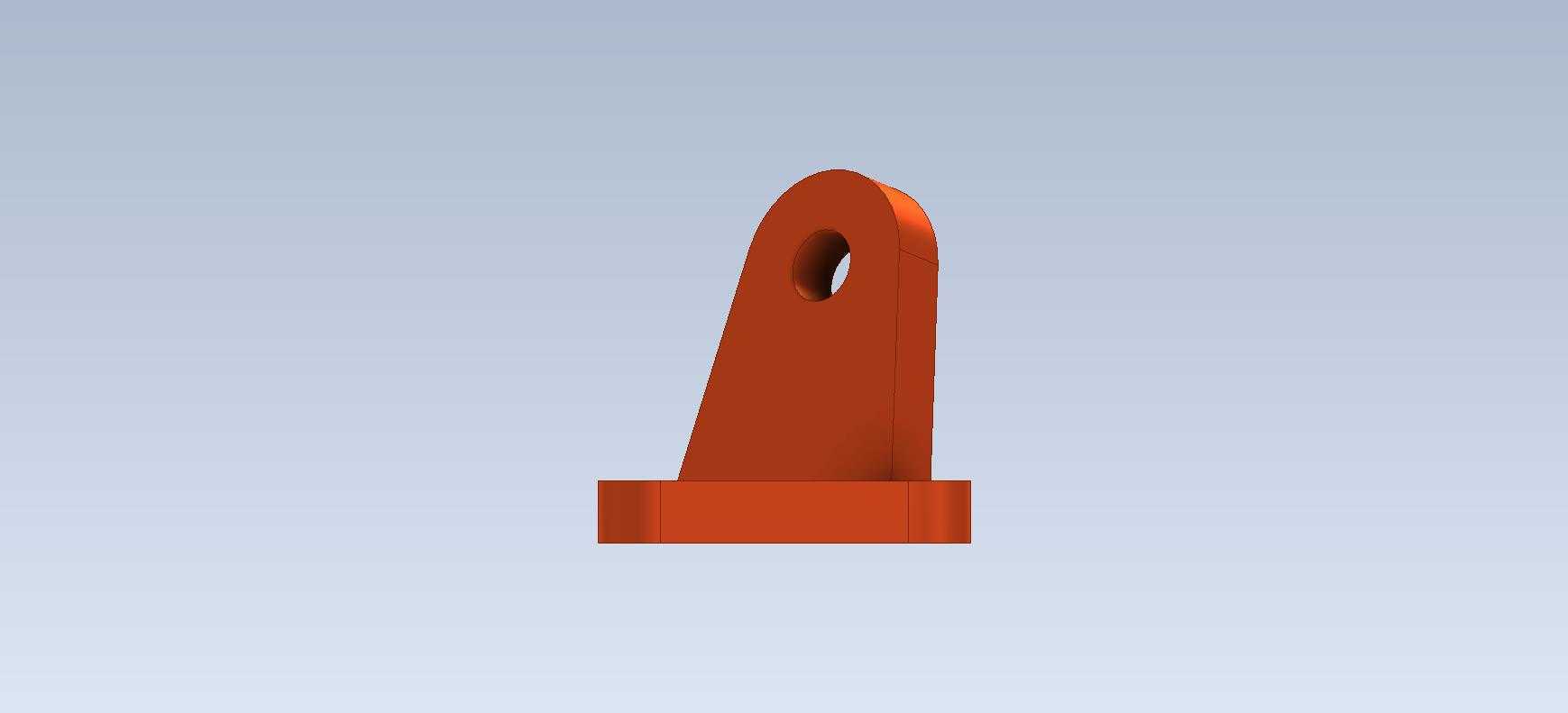

再看上方的吊接耳板，耳板和底座的衔接处做了大圆弧过渡，这个位置是应力集中的重灾区，如果直接做直角衔接，承重时很容易在根部产生裂纹，圆弧过渡的半径不能小于耳板的厚度，才能有效分散承重时的剪切应力。耳板中间的通孔是挂接销轴的安装位，孔的内壁要做粗糙度要求，不能太粗糙，不然销轴频繁转动或者受力时会加速磨损，孔的轴线要和底座安装平面保持严格平行，不然挂装后零件会出现歪斜，导致挂接的设备重心偏移，长期使用会让固定螺丝承受额外的侧向力，存在松脱的风险。耳板的高度设计也有讲究，不能太高也不能太矮，太高会让整个结构的重心上移，挂装后稳定性差，太矮的话销轴安装后会和底座平面距离太近，挂接吊环或者连接件的时候操作空间不足，没法顺利装拆。

从建模逻辑来说，做这个零件的时候不要直接用凸台拉伸一步到底，最好拆分底座和耳板两个特征分别建模，后续调整尺寸的时候更方便，比如要适配不同的安装平面，只需要修改底座的长宽参数，耳板部分的尺寸可以直接复用。衔接处的过渡圆角要最后添加，避免前期特征修改时圆角报错，另外要注意拔模角度的处理，如果是采用注塑或者铸造成型的工艺，耳板和底座的侧壁要留不小于1度的拔模斜度，方便脱模，如果是采用机加工的方式制作，就不需要拔模，但要在棱边处添加细小的倒角，去除加工毛刺。

实际选型使用的时候，要先核算挂接设备的总重量，再根据材料的屈服强度计算耳板和底座的最小厚度，不能凭感觉选尺寸，比如用普通Q235钢材制作的话，50公斤承重对应的耳板厚度至少要6mm，底座厚度不能小于8mm，才能保证长期使用不会变形。安装的时候要保证底座和被安装面完全贴合，如果安装面有弧度或者不平整，要加调整垫片，不能强行拧紧螺丝，不然底座会产生内应力，承重时容易出现断裂。另外耳板的销轴要加装开口销或者防脱卡簧，避免设备晃动时销轴滑出，造成安全隐患。很多新手做这类零件建模的时候，只关注外形像不像，忽略了安装孔位的操作空间、应力集中位置的过渡处理，还有实际装配时的干涉问题，最后做出来的模型看着没问题，实际加工出来根本没法用，这也是做结构设计和三维建模最需要规避的问题，所有的尺寸设计都要围绕实际安装、使用、维护的需求来，不能只追求视觉上的效果。
