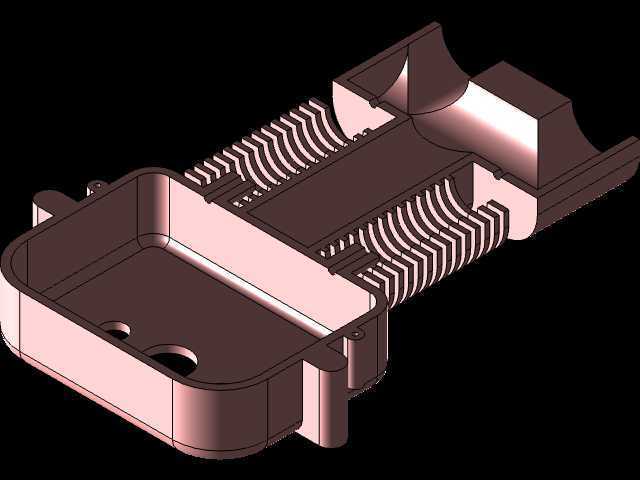

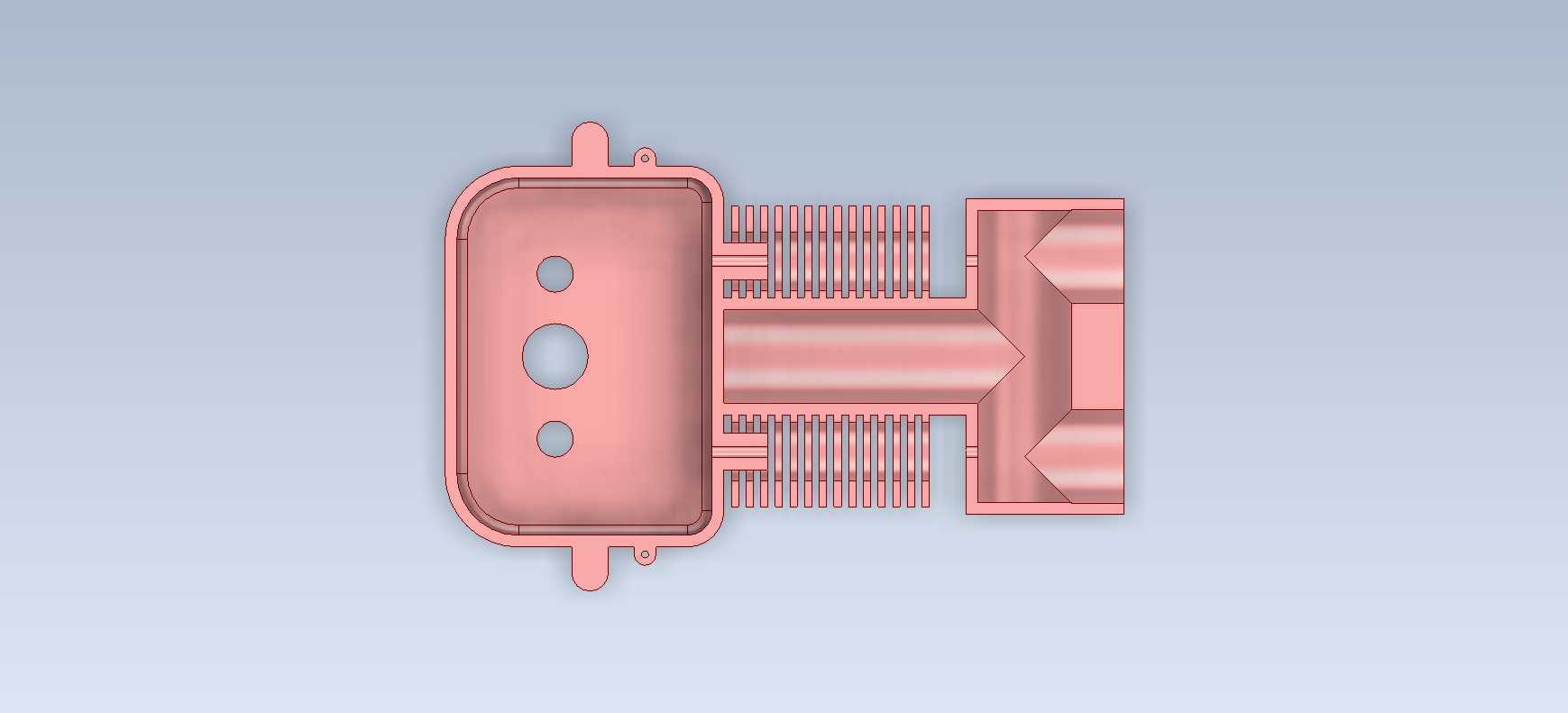

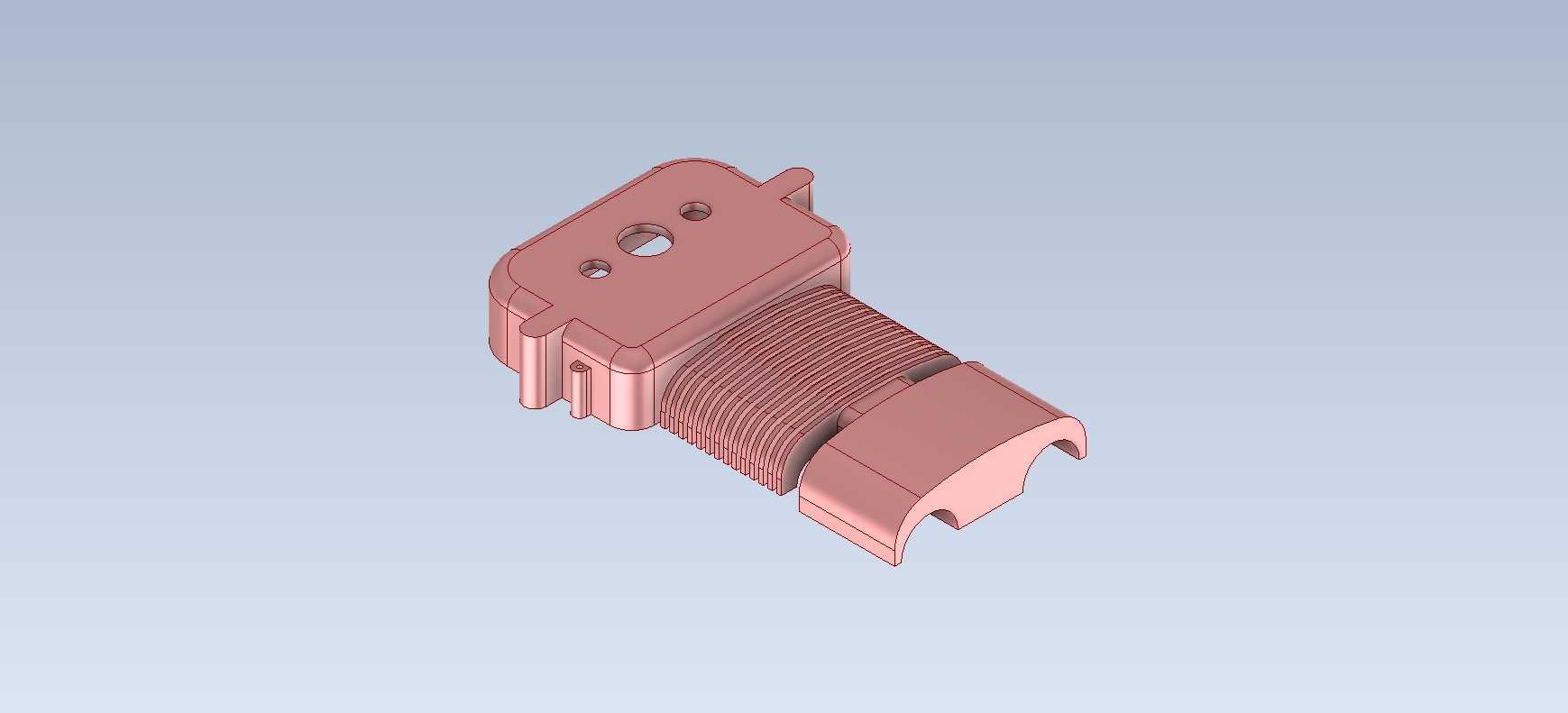

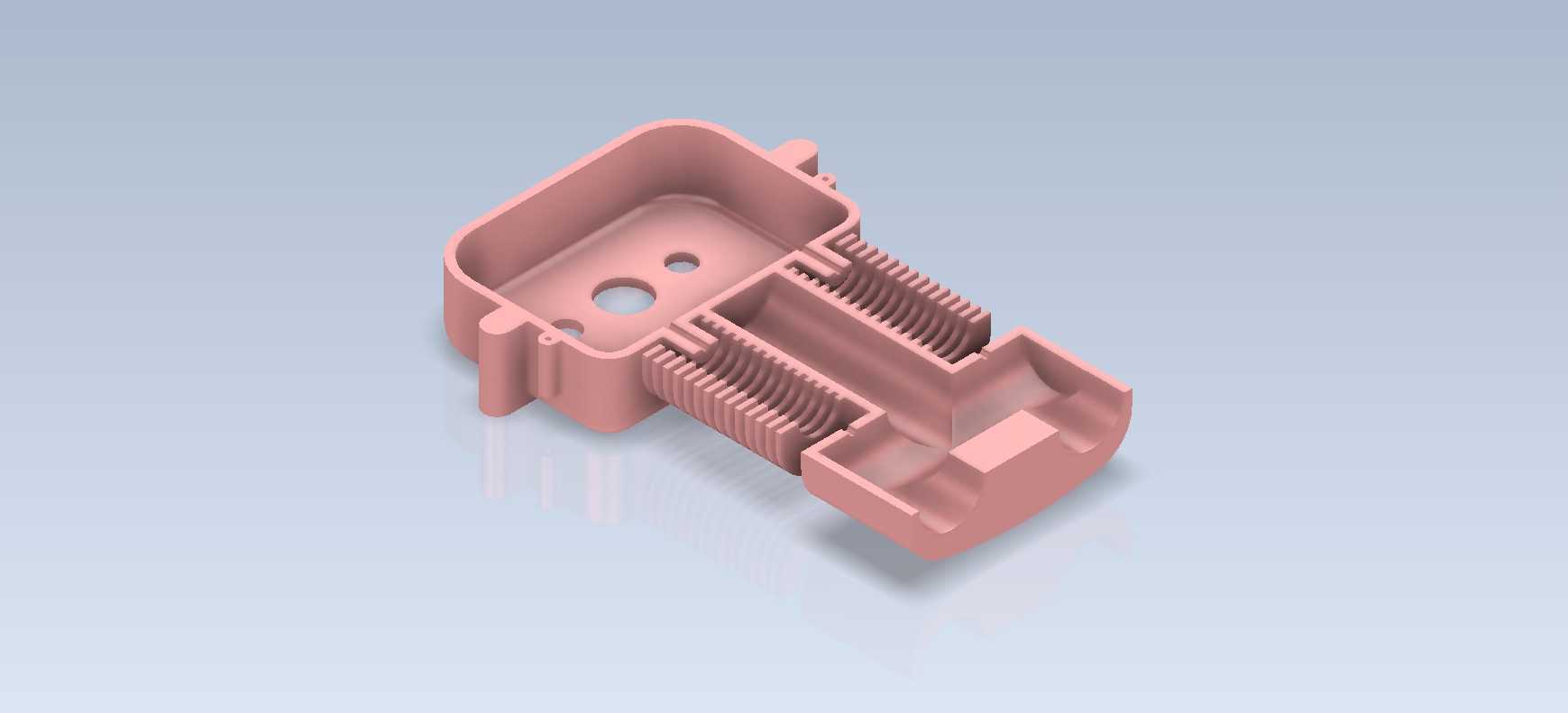

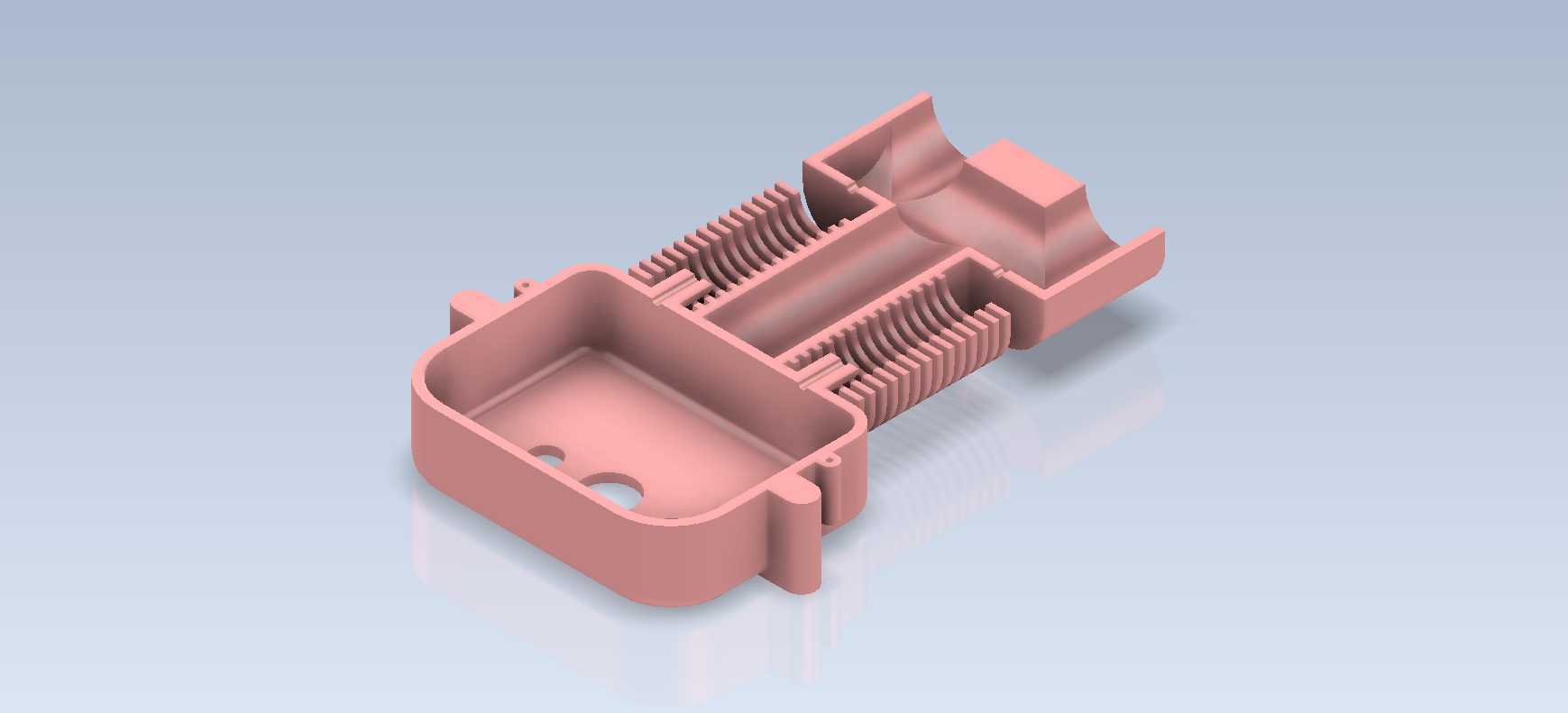

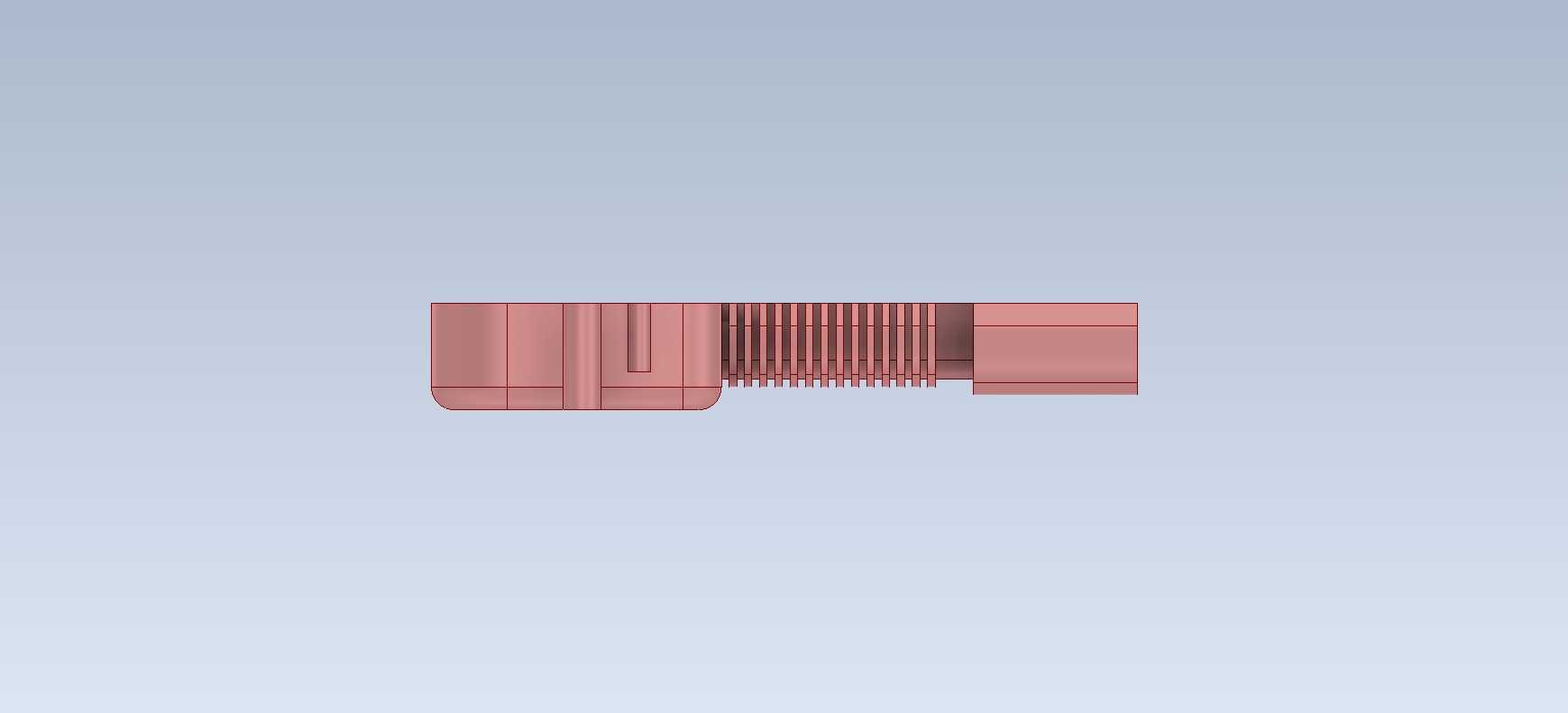

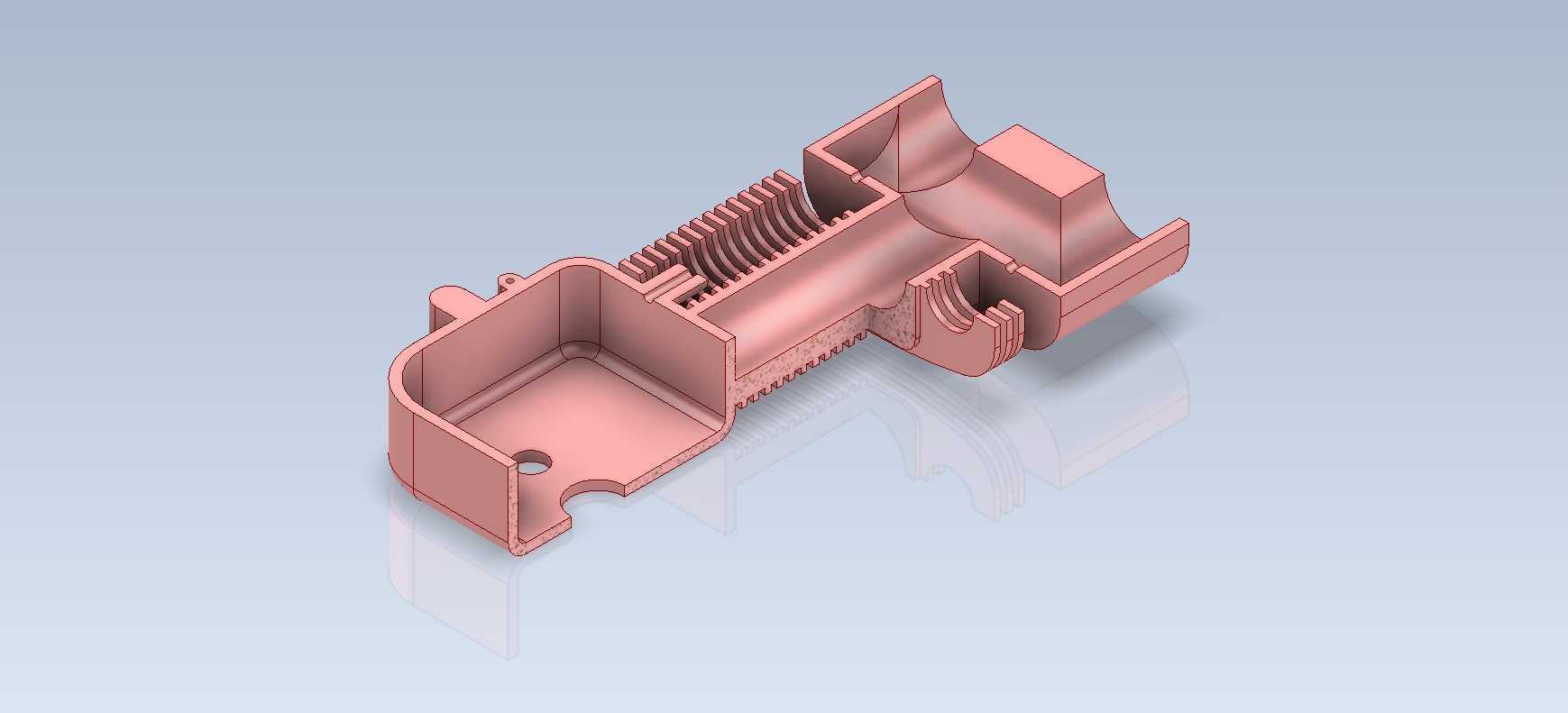

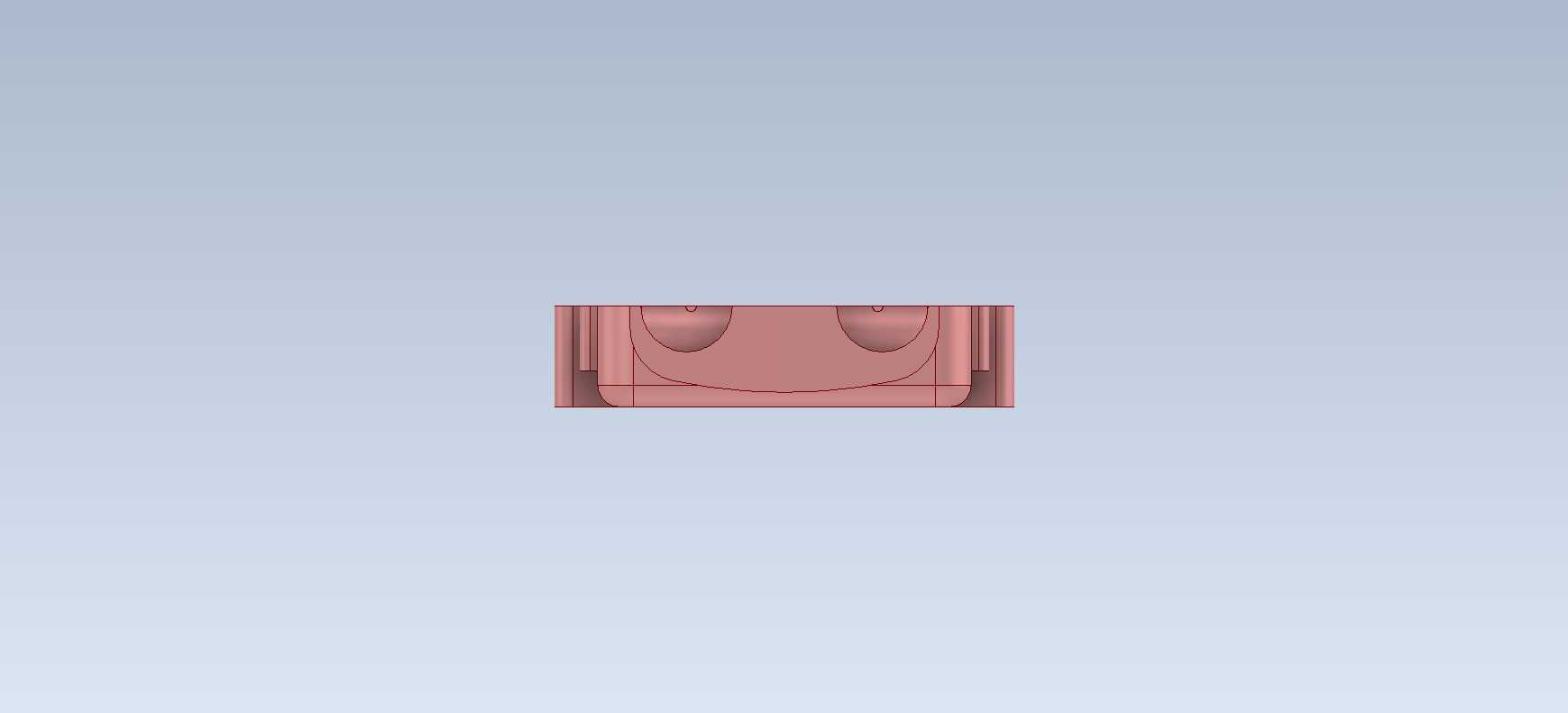

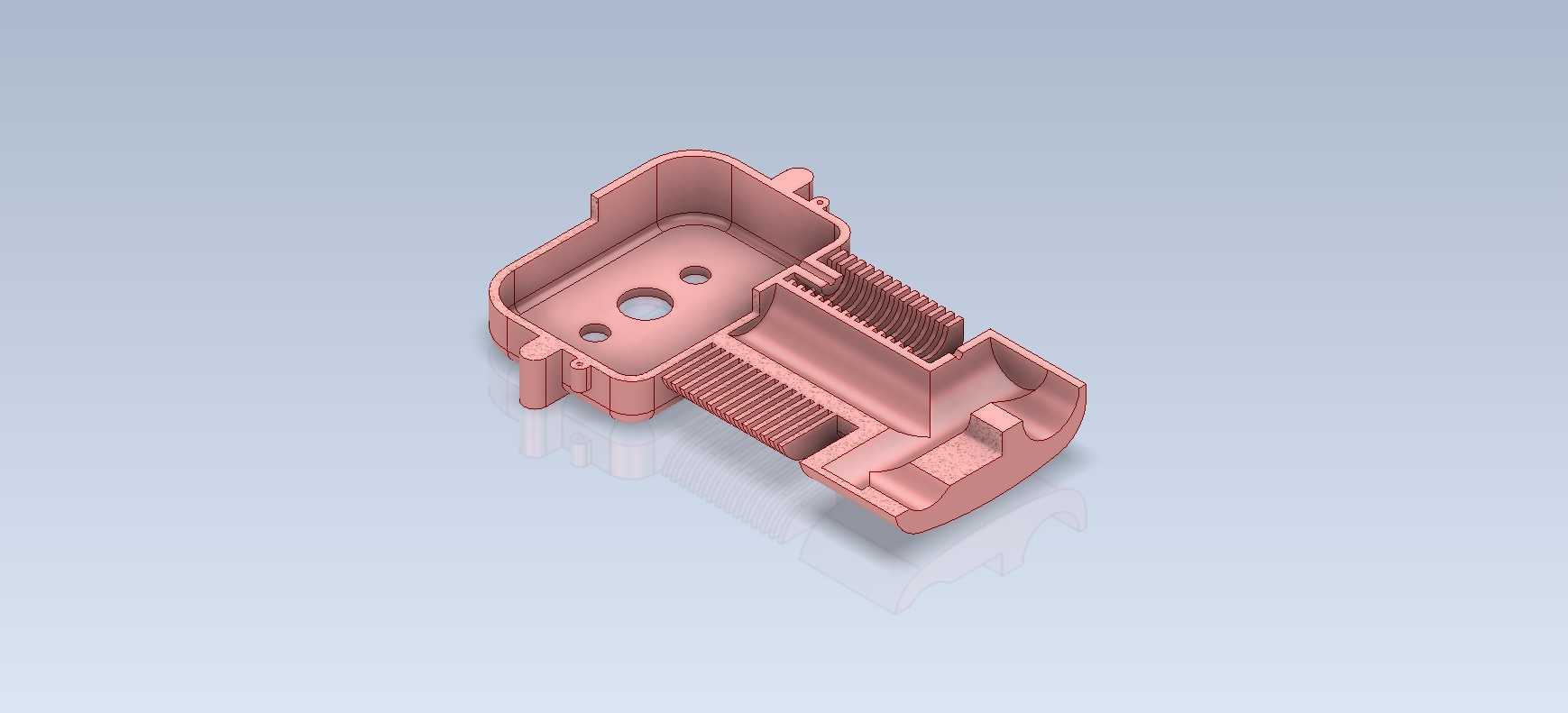

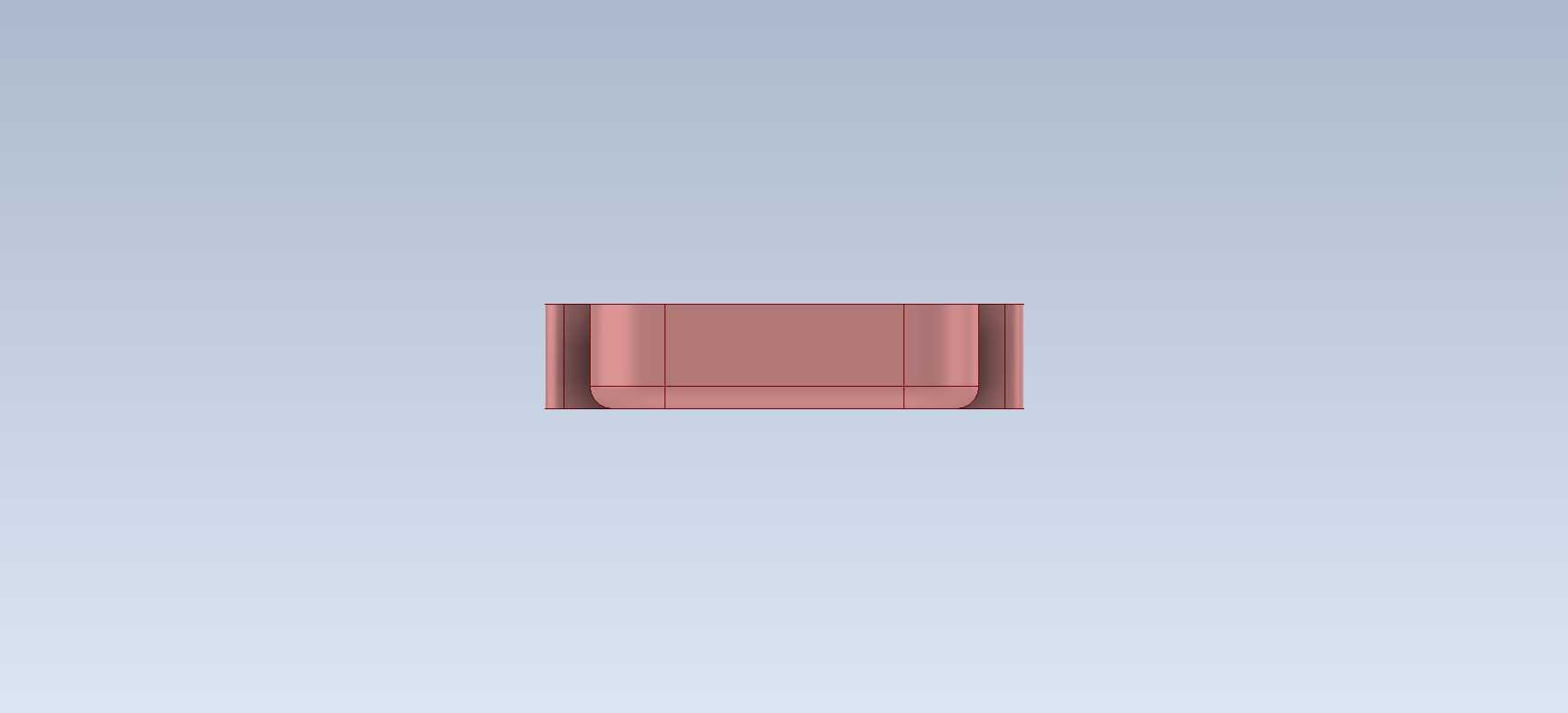

壳体外侧延伸出的多组平行鳍片结构,是针对小功率变压器长期工作的温升问题设计的,变压器绕组在带载工作时产生的热量,可以通过壳体与铁芯接触的内壁传导到外侧鳍片上,依靠鳍片增大的散热面积和空气自然对流完成热量散发,相比光滑外壁的同尺寸外壳,这种鳍片结构能让壳体的等效散热面积提升60%以上,在密闭设备内部安装时,可以有效降低绕组的稳态工作温度,延长绝缘漆层的老化周期。壳体侧壁预留的两个圆形通孔是走线定位孔,变压器初级与次级绕组的引出线可以直接从这两个孔位穿出,孔位边缘做了R0.8的圆角过渡,避免装配时尖锐的塑料边缘刮破绕组引出线的绝缘层,造成短路或者绝缘耐压不达标问题。这个壳体结构是小型开放式电源变压器的配套防护绝缘外壳,主要应用在小功率工控电源、民用小家电内置供电模块、低压控制回路供电单元这类场景中,日常接触的桌面小型适配器内置变压单元、机床控制回路的隔离供电模块、楼宇弱电系统的信号隔离变压器,都会用到这类结构的外壳来做核心绕组的防护与定位。从结构设计逻辑来看,壳体采用单侧开口的盒式布局,开口侧用于嵌入绕制完成的变压器铁芯与绕组组件,壳体内部预留的定位凸台可以直接卡合E型或者EI型铁芯的叠片边缘,不需要额外增加固定支架就能完成铁芯的初步定位,减少装配环节的零件数量。

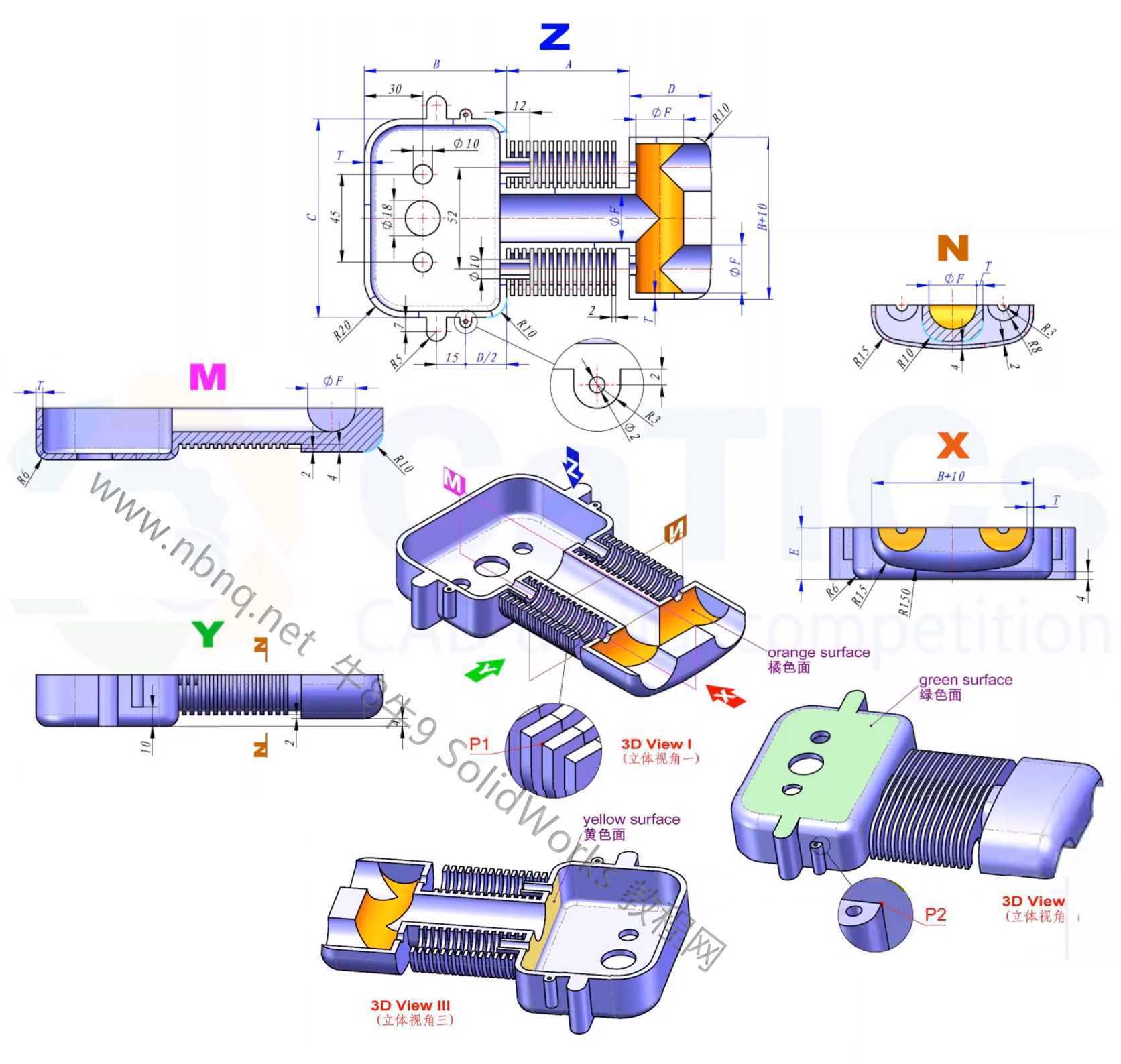

壳体外侧分布的几个小型凸耳结构是安装固定位,每个凸耳上都预留了自攻螺丝安装孔,可以直接将整个变压器组件通过螺丝固定在设备内部的安装柱上,凸耳和壳体主体之间做了加强筋连接,能承受装配时的螺丝锁紧力,不会出现凸耳断裂的问题。从安装边界尺寸来看,壳体总长度方向的最大尺寸为104mm,宽度方向最大尺寸43mm,壳体主体的容腔深度28mm,外侧鳍片的总高度25.5mm,壳体的基础壁厚3.2mm,这个壁厚设计兼顾了注塑成型的工艺性和结构强度,采用常见的阻燃PP或者PA66材料注塑时,不会出现明显的缩痕或者填充不足问题,同时壳体的绝缘强度可以满足AC2000V的耐压测试要求,符合低压电气设备的绝缘安全规范。
在实际装配场景中,这个壳体和配套的上盖扣合之后,可以将整个变压器的带电部分完全封闭在壳体内部,避免设备内部的其他导线、金属结构件意外接触变压器带电部位造成短路故障,同时壳体的绝缘特性也能避免设备维修时人员直接接触带电绕组引发触电风险。鳍片的排布方向顺着设备内部常规的空气对流方向设计,当设备内部有散热风扇形成的定向气流时,气流可以顺着鳍片之间的间隙流过,进一步提升散热效率,不需要额外为变压器增加独立的散热结构。壳体开口边缘的卡槽结构可以和配套上盖的凸缘紧密配合,装配时只需要在卡槽位置涂少量密封胶或者直接通过卡扣卡合,就能实现上下壳的可靠连接,不需要额外增加螺丝固定,简化装配工序。
在建模过程中,所有的壁厚都保持均匀过渡,鳍片和主体连接的位置做了圆角过渡,避免注塑成型时出现应力集中导致的开裂问题,安装凸耳的位置也做了局部加厚处理,承受螺丝锁紧力的时候不会出现开裂变形。这类壳体结构的设计核心是在有限的安装空间内,同时满足绝缘防护、散热、安装固定三个核心需求,不需要额外增加附属零件就能完成变压器组件的整体封装,非常适合批量生产的小功率电源产品使用,在消费电子、工业控制、低压配电这类领域的小功率供电场景中,这类结构的壳体应用十分广泛,能够适配功率在5W到30W之间的小型开放式变压器的封装需求,安装时只需要预留出对应长宽高的安装空间,不需要额外考虑散热间隙的预留,鳍片之间的间隙本身就构成了散热的空气通道,即使和其他元器件距离较近,也不会影响变压器的正常散热效果。
