弧形多孔安装连接弯座结构设计

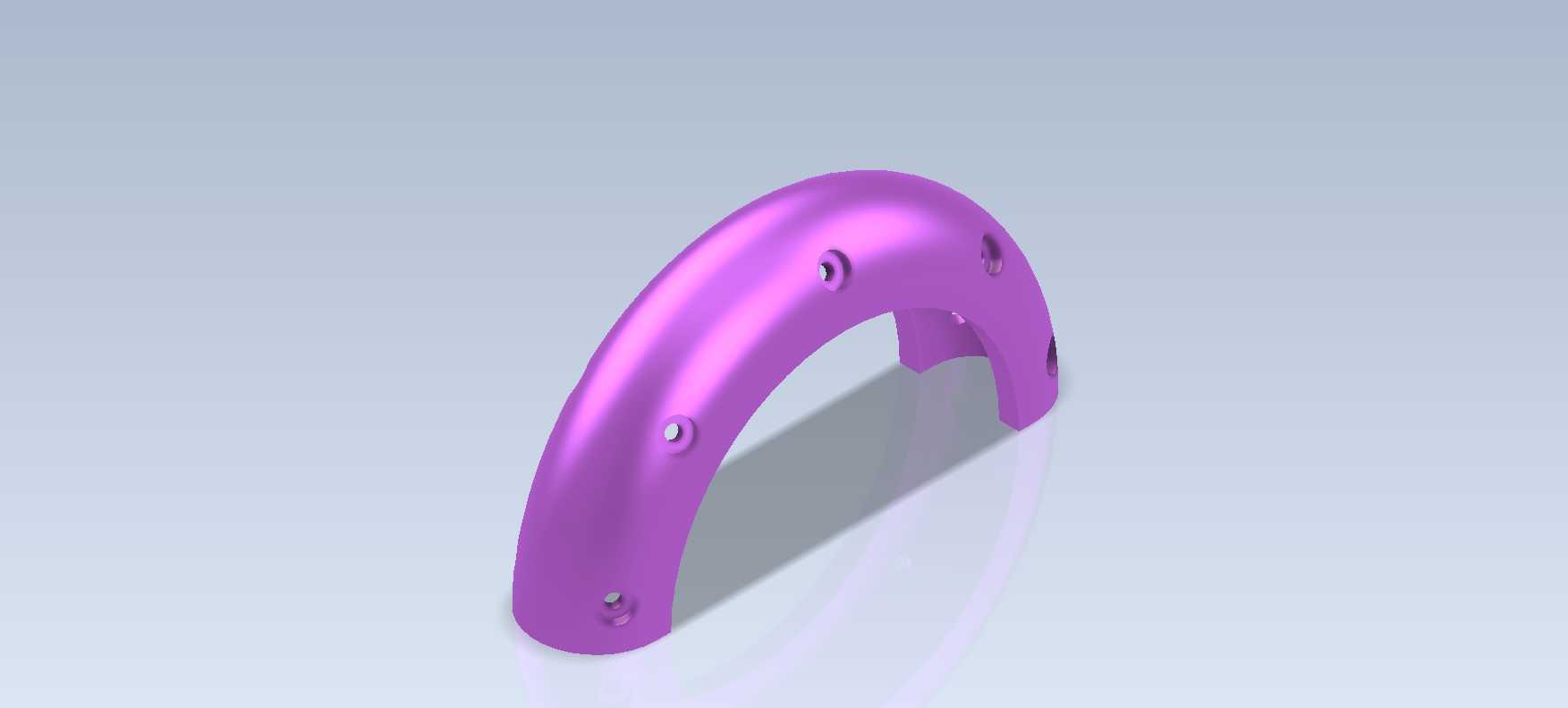

在各类需要弧形过渡连接的机电设备、工装夹具以及小型自动化模组的装配场景中，这类弧形弯座结构承担着衔接两侧安装面、承载定向载荷同时避让内部走线或运动部件的作用，不同于常规直角连接座的生硬过渡，弧形结构能够在有限的安装空间内分散应力集中点，避免直角拐角处长期受载出现的疲劳开裂问题。从实际装配需求来看，这类构件常被用在小型设备的防护框架衔接处、手持工业工具的握持支撑段、或是低压电气柜内部的走线固定支架位置，需要同时兼顾结构强度与安装适配性，不能出现与周边运动部件干涉的情况。

设计这类弧形构件时，首先要确定的是弧形段的曲率半径，这个参数并非随意设定，需要匹配所衔接的两个安装端面的相对位置，同时要预留出内部穿过线缆、管路或是容纳小型运动组件的空间，弧面的壁厚要根据实际承载的静载荷与振动载荷计算，过薄会导致受载后弧面出现形变，过厚则会增加不必要的重量与材料成本，对于这类需要通过螺栓固定的构件，壁厚还要满足螺纹孔的攻丝深度要求，避免螺纹啮合长度不足导致连接滑丝。

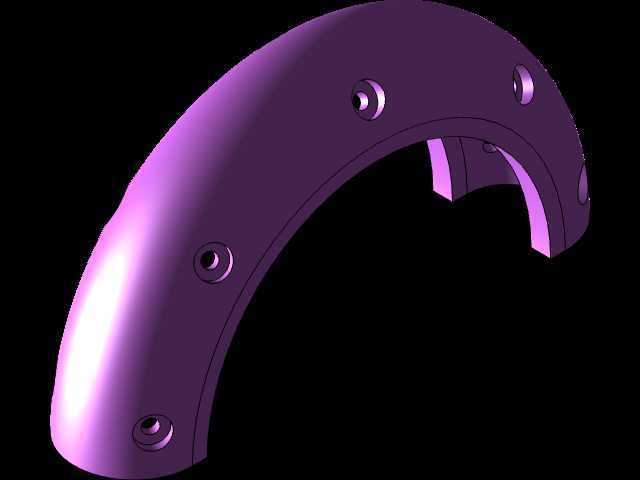

构件上分布的多个安装孔，位置设定需要匹配对接件的安装孔位公差，不同位置的孔承担的作用存在区别：弧面外侧的小孔多为辅助固定孔，用于安装小型卡扣、走线扎带或是定位销，两端端面的通孔则是主承载连接孔，需要穿装螺栓实现与相邻构件的刚性连接，孔位的同轴度、孔端面与弧面的垂直度都有明确公差要求，否则装配时会出现螺栓无法穿入、连接后存在内应力的问题。在弧面的过渡区域，所有的棱边都做了圆角处理，一方面是避免装配时锐边划伤操作人员或是损坏线缆外层绝缘皮，另一方面也能减少加工过程中的应力残留，提升构件的抗疲劳性能。

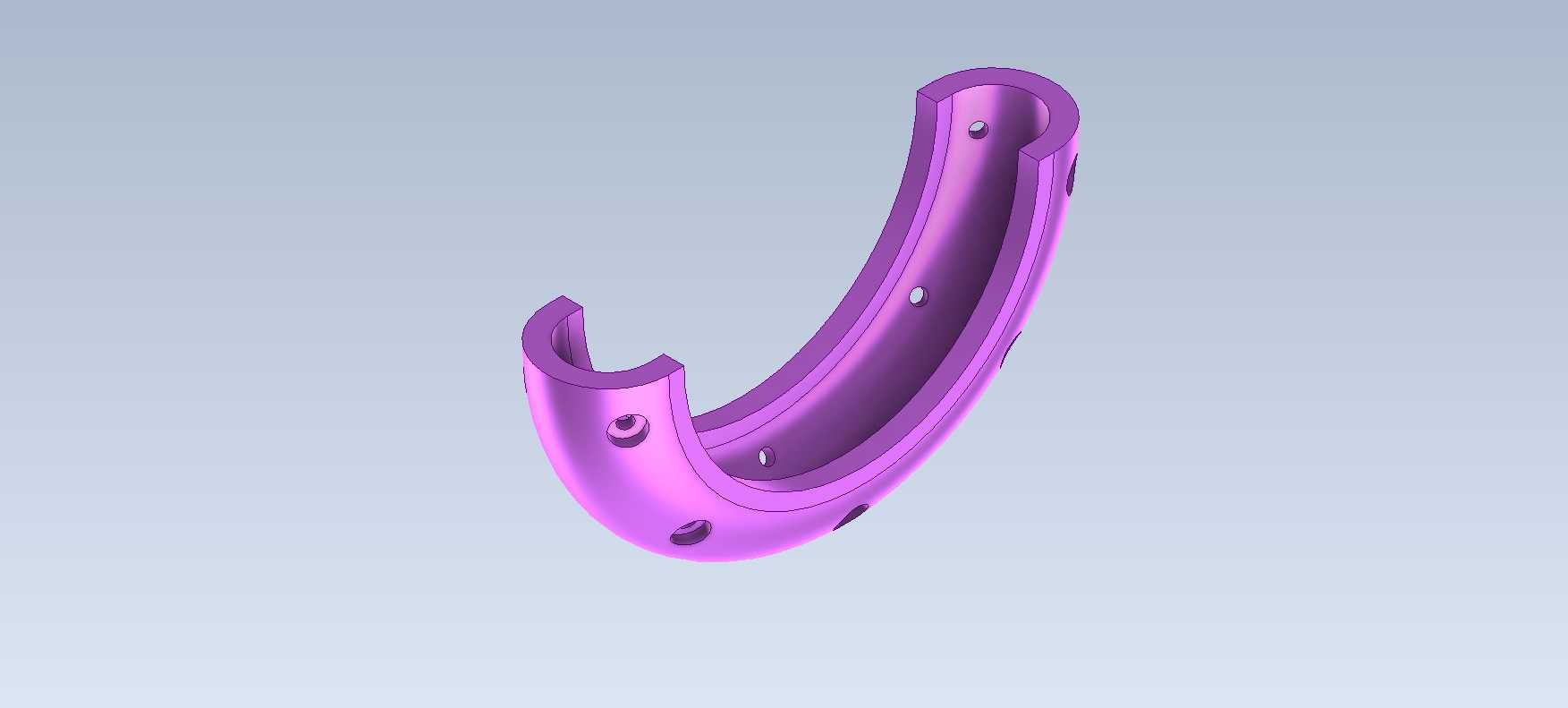

从安装边界来看，这类弧形构件的整体外轮廓尺寸需要适配安装位的预留空间，弧顶的最高位置不能超出设备的外装防护壳边界，两端安装面的平面度需要控制在合理范围内，保证连接后与对接面完全贴合，不会出现缝隙导致连接松动。构件的内弧面要做平滑处理，当有线缆从弧面内侧穿过时，不会因为弧面凹凸剐蹭破坏线缆保护层，同时内弧面的曲率要均匀，避免出现局部凸起占用内部通行空间。

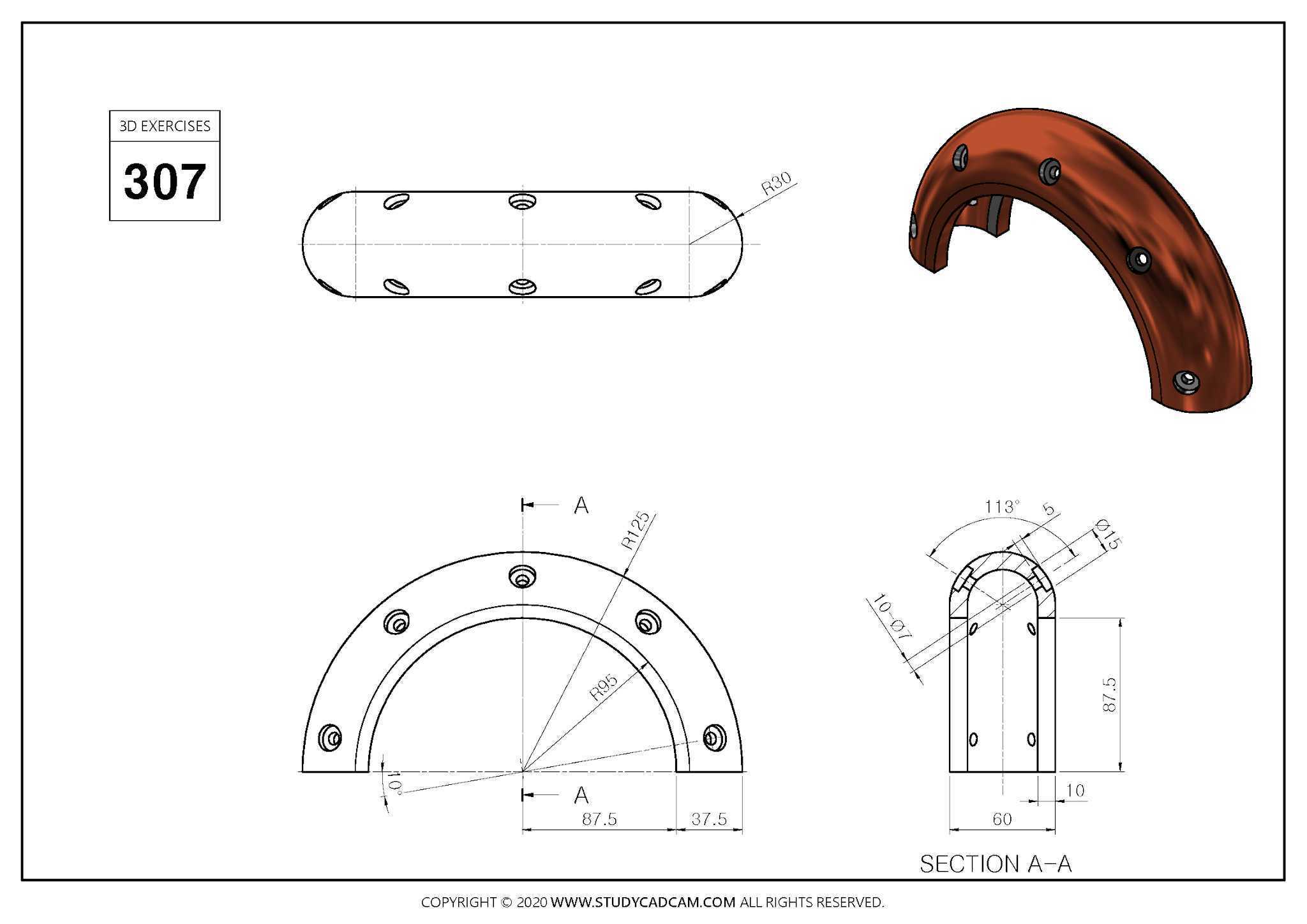

在实际建模过程中，这类构件的建模逻辑需要遵循加工工艺要求，优先采用扫掠特征生成基础弧形基体，之后通过拉伸切除生成各个安装孔，所有孔口位置都要做倒角处理，方便螺栓穿装同时去除孔口的加工毛刺。对于需要批量生产的场景，还要考虑脱模或是机加工的装夹便利性，弧面的拔模角度要符合注塑或是铣削加工的工艺要求，避免出现倒扣结构导致无法一次加工成型。这类构件虽然结构不算复杂，但在设备整体装配中属于衔接类的关键零件，一旦尺寸出现偏差，会导致两侧对接的部件位置错位，影响整个模组的装配精度，因此建模时需要严格核对各个安装孔的相对位置尺寸、弧形段的起止角度、两端安装面的平行度或是夹角参数，确保加工后的零件能够直接适配装配需求，不需要二次修配。

从材料选型角度来看，这类构件如果用在常规室内工业设备中，多采用ABS工程塑料或是铝合金材质，塑料材质重量轻、绝缘性能好，适合电气设备内部的支撑衔接，铝合金材质强度更高、散热性能好，适合有一定承载要求同时需要轻量化的场景，不同材质对应的壁厚设计、孔位加强结构也会有相应调整，比如塑料材质的孔位周边会增加小凸台来提升螺纹连接强度，铝合金材质则可以直接在基体上攻丝满足连接需求。
