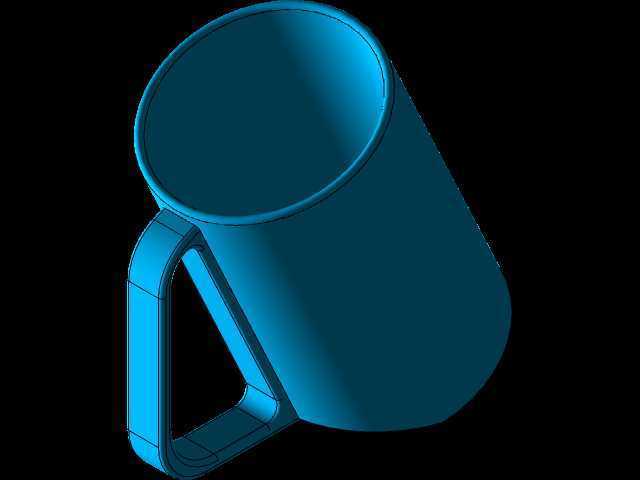

带加强筋把手的一体化注塑马克杯结构

日常接触的饮水马克杯看似结构简单，实则在注塑成型、日常使用的力学需求上有不少值得推敲的设计细节，这款带一体化把手的马克杯结构，从工程落地的角度做了多处贴合实际使用的优化。先从日常使用的场景来看，这类马克杯主要面向办公、居家的日常饮水需求，需要承受频繁拿取、盛放高温饮品、偶尔的磕碰冲击，同时还要适配常规的杯盖、杯垫配套尺寸，不能出现尺寸偏差导致配件无法适配的问题。

从结构设计的思路来看，这款杯体采用直筒略带锥度的外形，杯口位置做了加厚卷边处理，一方面是提升口部的接触手感，避免薄边割嘴的问题，另一方面卷边结构可以大幅提升杯口的抗形变能力，在盛放高温液体、杯体受热膨胀时，杯口不会因为应力集中出现开裂变形。杯身的壁厚做了均匀化处理，整体壁厚保持在2.5mm左右，从杯口到杯底平滑过渡，没有出现壁厚突变的区域，这一点是注塑成型的核心要求，均匀壁厚可以避免注塑过程中出现缩痕、气泡、冷却不均导致的翘曲问题，同时也能保证杯体各个位置的结构强度一致，不会出现局部薄弱点。

把手部分的设计是这款结构的核心亮点，没有采用常见的薄片状单条把手，而是做了带三角加强筋的框式把手结构，把手与杯身的连接位置做了大圆角过渡，避免直角连接带来的应力集中问题——日常拿取装满水的杯子时，把手与杯身的连接处是受力最大的位置，很多普通马克杯使用一段时间后出现把手断裂，都是因为连接位置应力集中、长期受交变载荷导致的疲劳断裂。这款把手的内侧贴合人手握持的弧度做了曲面优化，握持时手指与把手的接触面积更大，压强更小，装满400ml左右的水时，单手握持不会出现明显的压手感。把手下方的加强筋直接延伸到杯底位置，相当于给把手额外增加了一个支撑点，当杯子不慎从桌面滑落、侧面着地时，加强筋可以分散冲击力，避免把手直接受冲击断裂。

从尺寸边界来看，这款杯体的整体高度控制在100mm，杯口外径80mm，杯底外径72mm，这个尺寸刚好适配市面上常规的杯垫、车载杯架的尺寸，不会出现放不进车载杯架的问题。把手的外边缘距离杯身最外侧的距离是35mm，握持时手指有足够的活动空间，不会出现手指贴在杯壁被高温饮品烫伤的情况。杯底位置做了1mm高度的内凹圈，一方面可以避免杯底直接与桌面完全贴合，放置时不会因为负压出现吸住桌面的问题，另一方面内凹圈可以减少杯底与桌面的摩擦面积，拖动杯子时不会刮花桌面漆面，同时也能避免杯底平面度不足导致的放置不稳问题。

从实际使用的功能特性来看，杯体内壁做了光滑过渡处理，没有任何凸起或者死角，日常清洗时可以很容易冲掉残留的咖啡渍、茶渍，不会出现污垢堆积的卫生死角。杯身外侧没有做多余的凹凸纹理，既可以方便后续做丝印、热转印的图案定制，也能避免纹理缝隙残留污渍。整个杯体与把手采用一体化注塑成型，没有后续的粘接、装配工序，从生产端来看可以减少装配环节的成本，同时也避免了粘接位置长期遇水开胶的问题。在材料适配性上，这个结构既可以适配PP、Tritan等常见的食品级注塑塑料，也可以调整壁厚参数适配陶瓷注浆成型的工艺需求，结构本身的工艺兼容性很强。

在力学性能的考量上，设计阶段就做了盛满水的静载荷仿真，把手位置在承受5N的竖直向下载荷时，最大应力出现在加强筋与杯身的连接位置，应力值远低于常用食品级塑料的屈服强度，正常使用情况下不会出现塑性变形。杯身侧面承受10N的径向冲击力时，杯体的最大形变量在0.3mm以内，不会因为轻微磕碰就出现开裂。杯口位置的卷边结构还可以提升杯体的堆叠性能，多个杯子堆叠时，卷边可以卡在下方杯子的杯口位置，不会出现堆叠过紧难以分离的问题，方便仓储和运输环节的堆码存放，提升运输效率，减少包装空间的浪费。
