带铰接支座的筒式连接固定结构件

这类带铰接支座的筒式连接固定件，在轻工自动化输送线、小型工装夹具的定位模组里应用十分普遍，日常做设备改造、非标机构迭代时经常会碰到类似的结构需求。从实际使用场景来看，它的核心作用是实现筒状杆件与平面安装基座的刚性连接，同时上部的双耳铰接结构可以配套销轴，实现与摆臂、连杆类活动构件的铰接配合，常见于小型气动摆台的从动端连接、物料分拣机构的导向杆固定座、工装夹具的压紧臂支撑座等位置，能够同时承担径向载荷与小幅度的摆动力矩，避免连接部位出现应力集中导致的断裂变形。

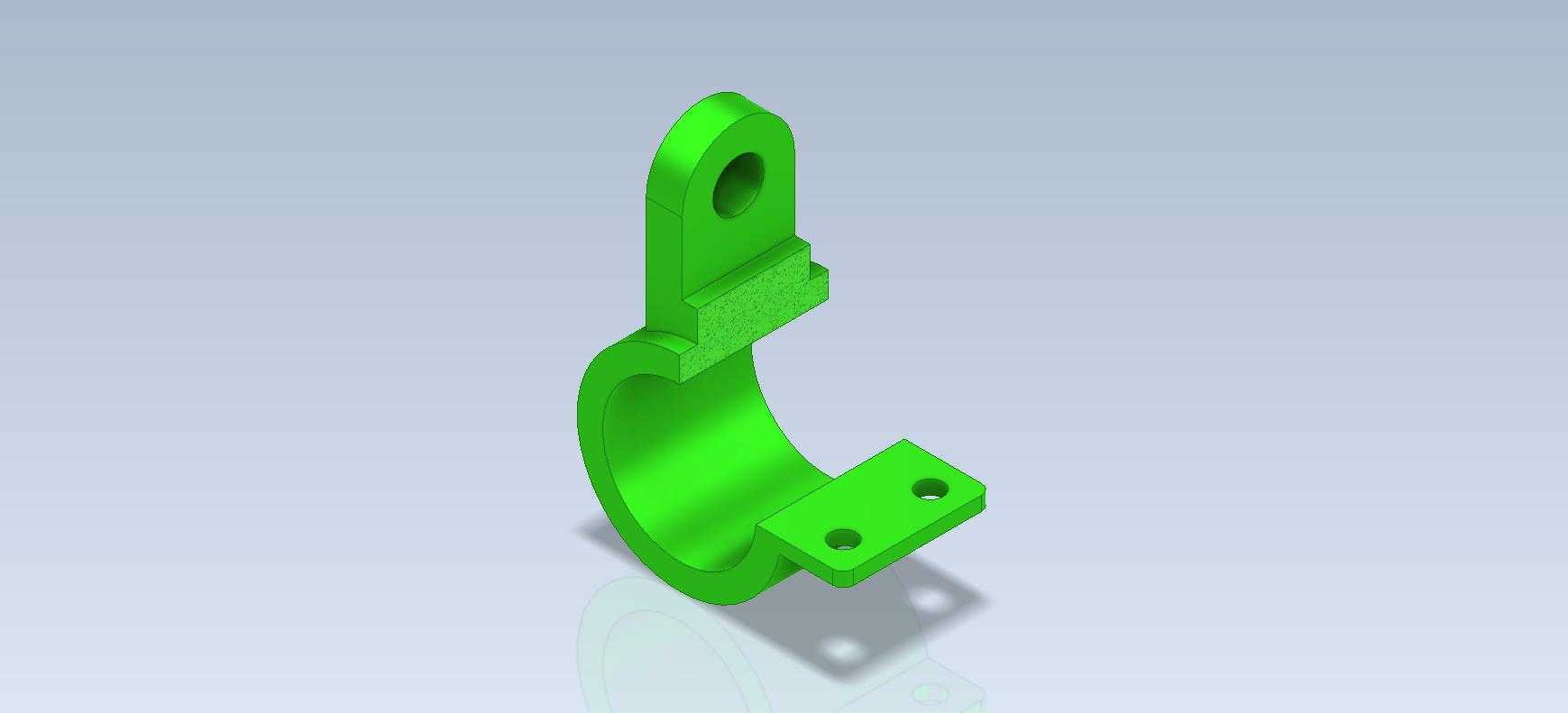

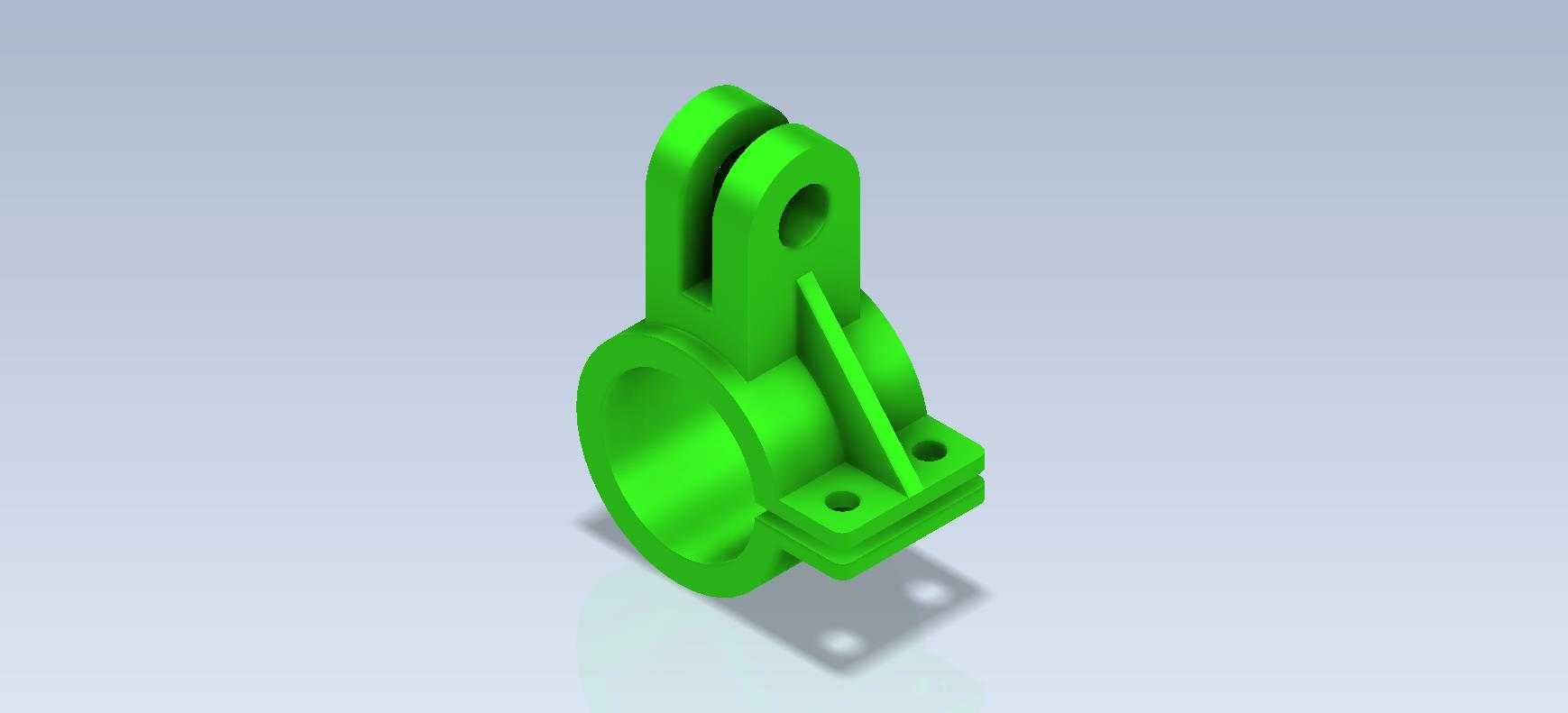

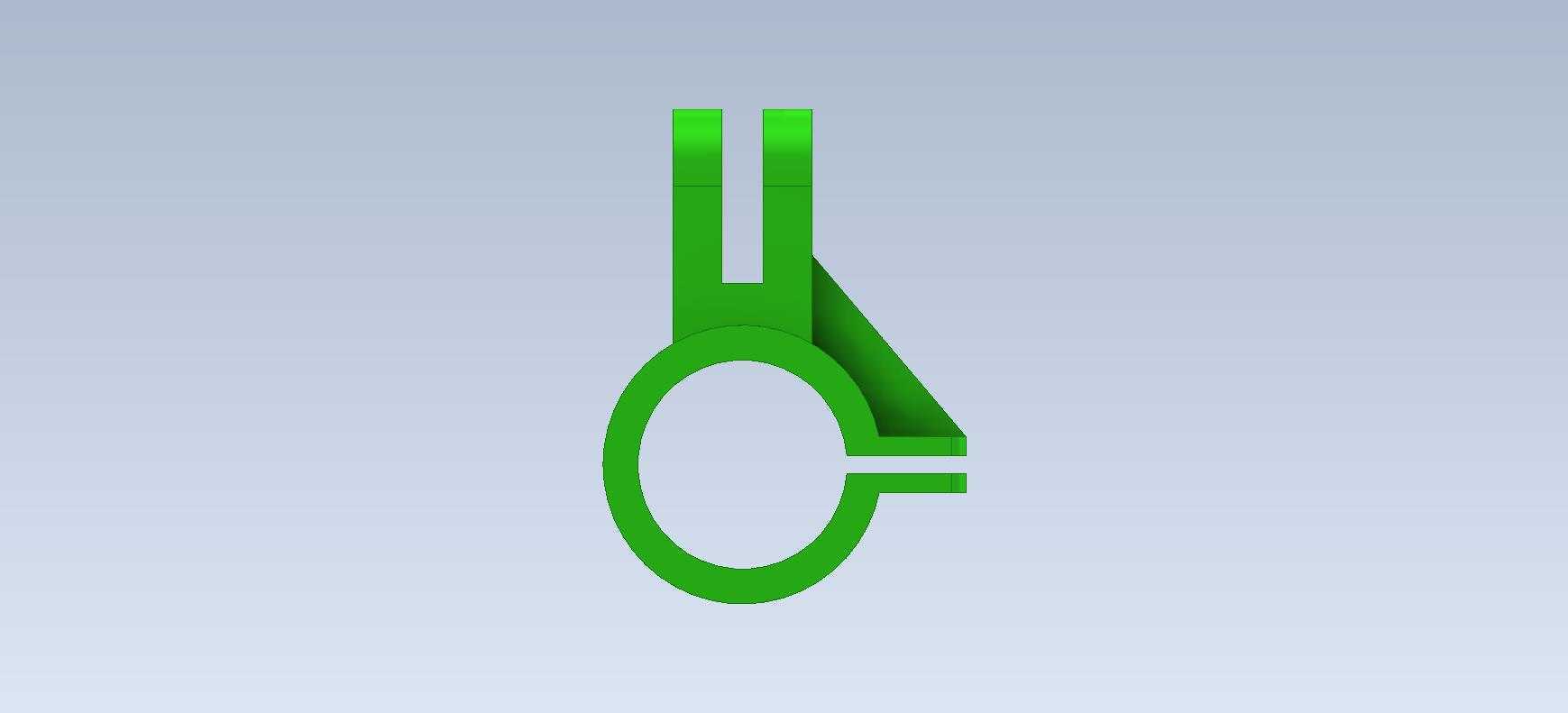

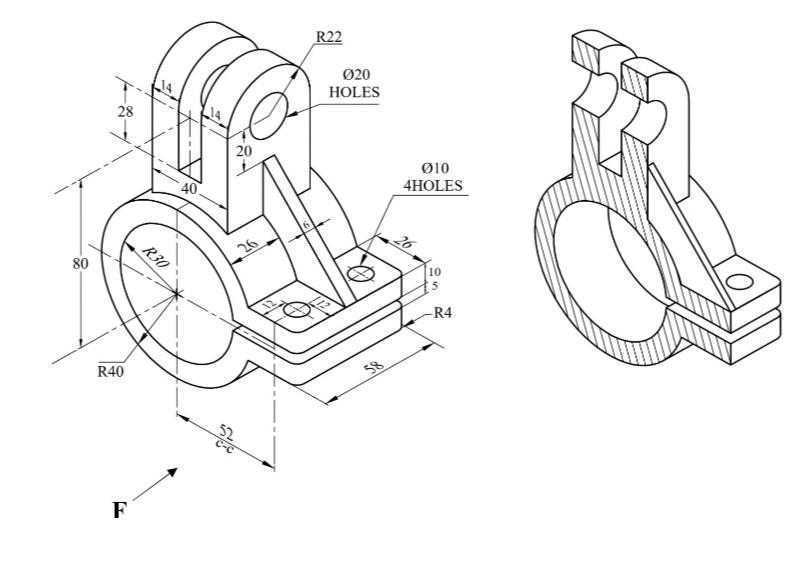

从结构功能特性来看，下部的筒状通孔是核心的穿装定位结构，通孔的内径公差一般按H7级精度设计，能够与光轴、导杆类零件实现间隙配合或者过渡配合，根据实际使用需求可以加装顶丝孔或者锁紧螺钉，实现穿装杆件的轴向固定，防止工作过程中出现轴向窜动。筒身侧面延伸出的双耳安装底板上设置了两个沉头安装孔，安装时可以使用内六角螺钉将整个构件固定在设备的安装基板或者型材框架上，沉孔设计能够保证螺钉安装后头部不突出安装面，避免与周边运动构件发生干涉。上部的双耳铰接座上设置了同轴的销轴孔，两个耳片的间距经过精确计算，能够适配标准厚度的连杆接头，销轴孔的内径同样按铰接配合精度设计，装配时可以配套铜套或者自润滑轴承，降低铰接转动过程中的磨损，延长构件的使用寿命。

在结构设计的思路上，这个构件充分考虑了受力传递的合理性，在筒身与上部铰接耳片的连接位置，设置了三角形的加强筋结构，这个加强筋并非随意添加，而是根据实际受力的应力分布路径设计的：当上部铰接耳片承受摆动力矩时，应力会沿着耳片向下传递到筒身位置，加强筋正好填充了应力集中的拐角区域，能够将载荷均匀分散到整个筒身结构上，避免拐角处因为应力集中出现开裂，同时也能在不显著增加构件整体重量的前提下，大幅提升结构的刚性，减少受力时的形变。整个构件的壁厚设计遵循均匀过渡的原则，筒身壁厚、耳片厚度、加强筋厚度保持相近的尺寸，避免注塑或者铸造加工时出现缩孔、变形等缺陷，如果是采用金属机加工的方式制作，均匀的壁厚也能减少加工时的材料去除量，降低加工成本。

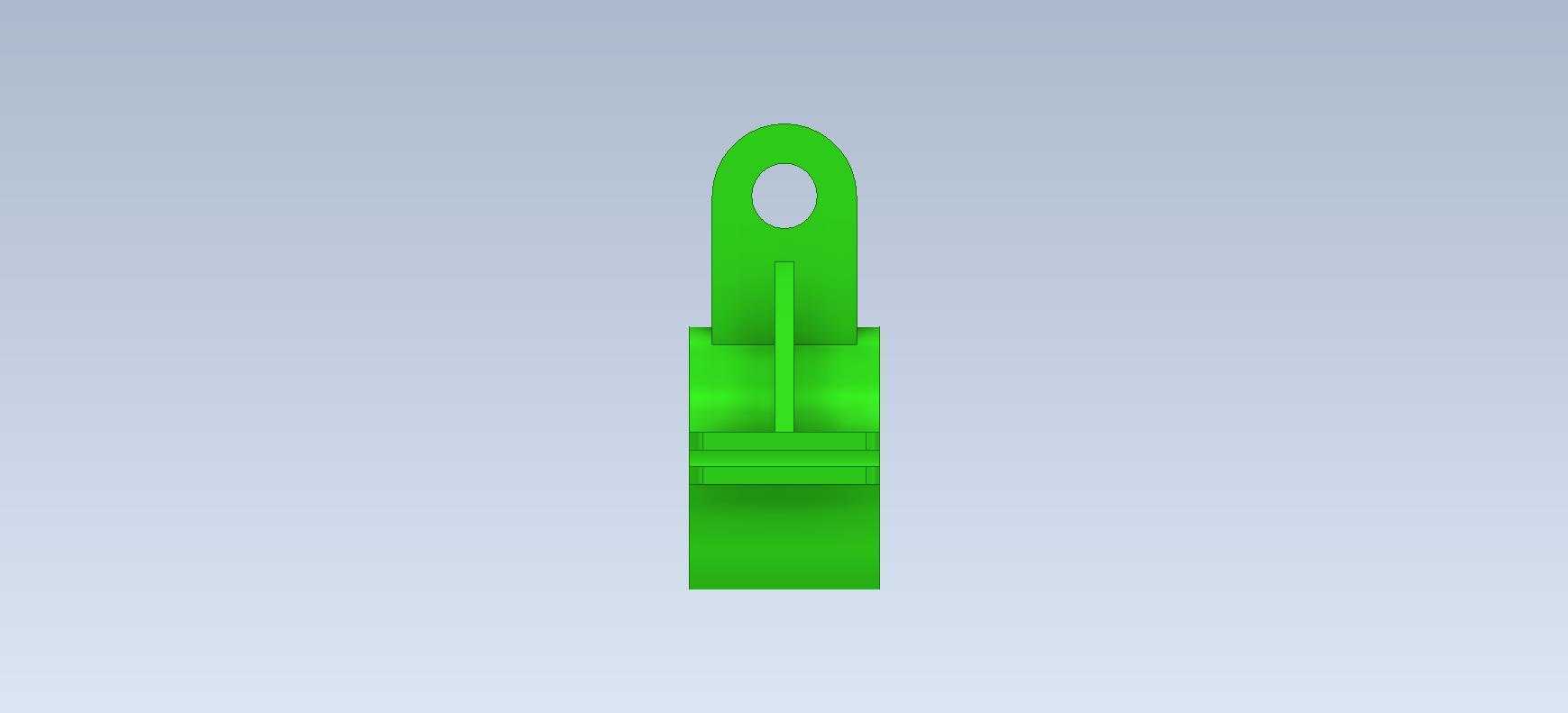

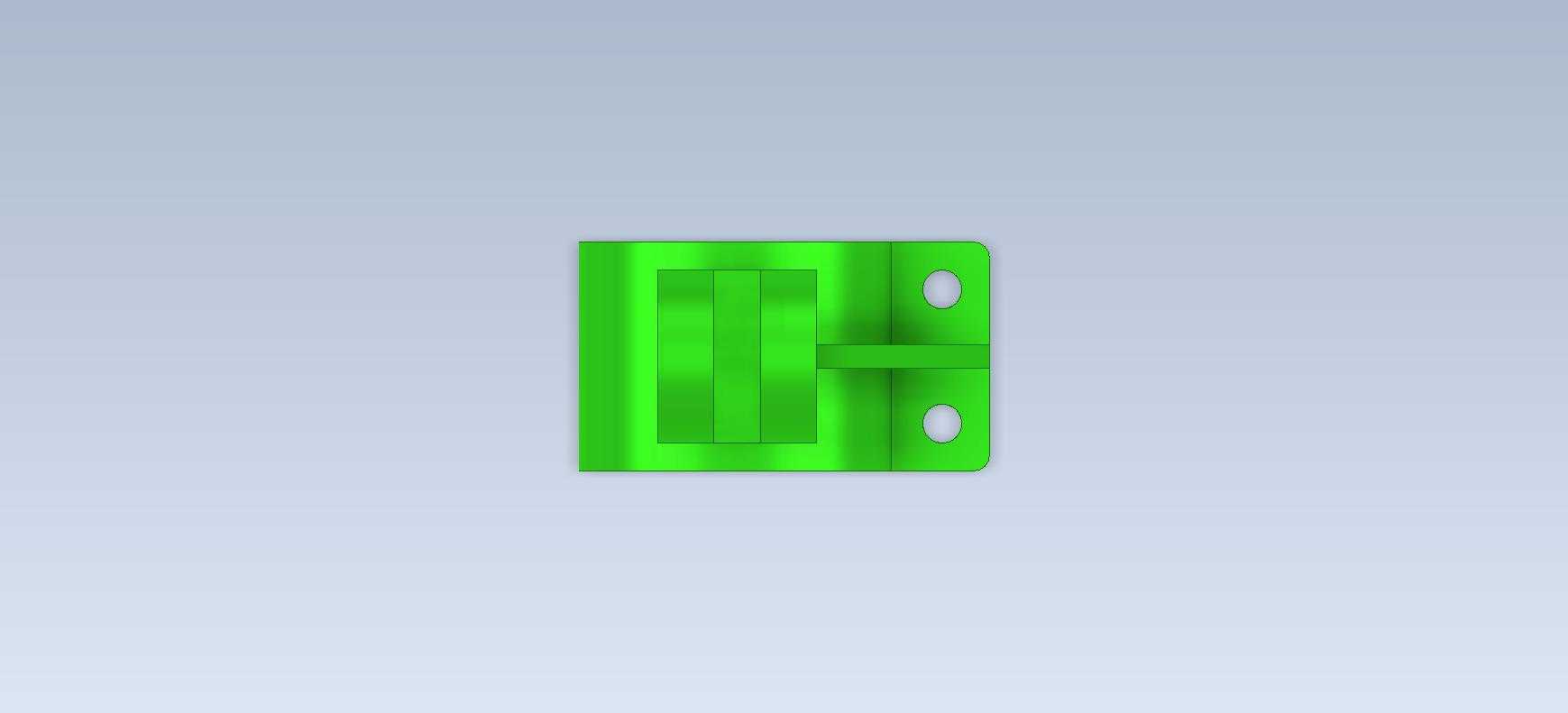

从安装边界尺寸来看，下部筒状结构的外径比安装底板的宽度略小，安装时筒身底部可以贴合安装基板表面，保证支撑的稳定性，两个安装孔的中心距按照通用的安装间距设计，能够适配标准的铝型材安装槽位，不需要额外制作转接板就可以直接安装固定。上部铰接耳片的高度经过核算，保证铰接点的位置与筒身中心保持合适的距离，避免连杆摆动时与筒身发生运动干涉，耳片顶端做了圆角过渡处理，既能够减少应力集中，也能避免安装时尖锐边角划伤操作人员。整个构件的外形没有多余的复杂曲面，所有的拐角位置都做了圆角处理，既符合加工工艺要求，也能提升构件的整体美观度。

在实际建模过程中，这类零件需要重点关注几个配合尺寸的精度：首先是下部筒孔与上部销轴孔的位置度，两个孔的轴线需要保持垂直，偏差过大会导致铰接转动卡滞或者穿装杆件倾斜；其次是两个安装孔的位置精度，需要保证与安装基板的孔位对齐，避免安装时出现螺钉强行锁附导致的构件变形；另外加强筋与筒身、耳片的连接位置要做顺滑的圆角过渡，不能出现尖锐的连接棱边，否则在受力时容易从棱边位置出现断裂。如果是用于载荷较大的工况，还可以根据实际受力情况适当调整耳片厚度和加强筋的尺寸，或者在筒身外侧增加额外的加强结构，进一步提升结构的承载能力。这类结构看似简单，但在实际设备中承担着非常关键的连接定位作用，设计时需要充分结合实际的安装空间、载荷大小、运动行程来调整各个尺寸参数，不能直接照搬通用模型，否则很容易在使用过程中出现松动、断裂、干涉等问题，影响整个设备的正常运行。
