L型带孔安装支撑角座结构设计

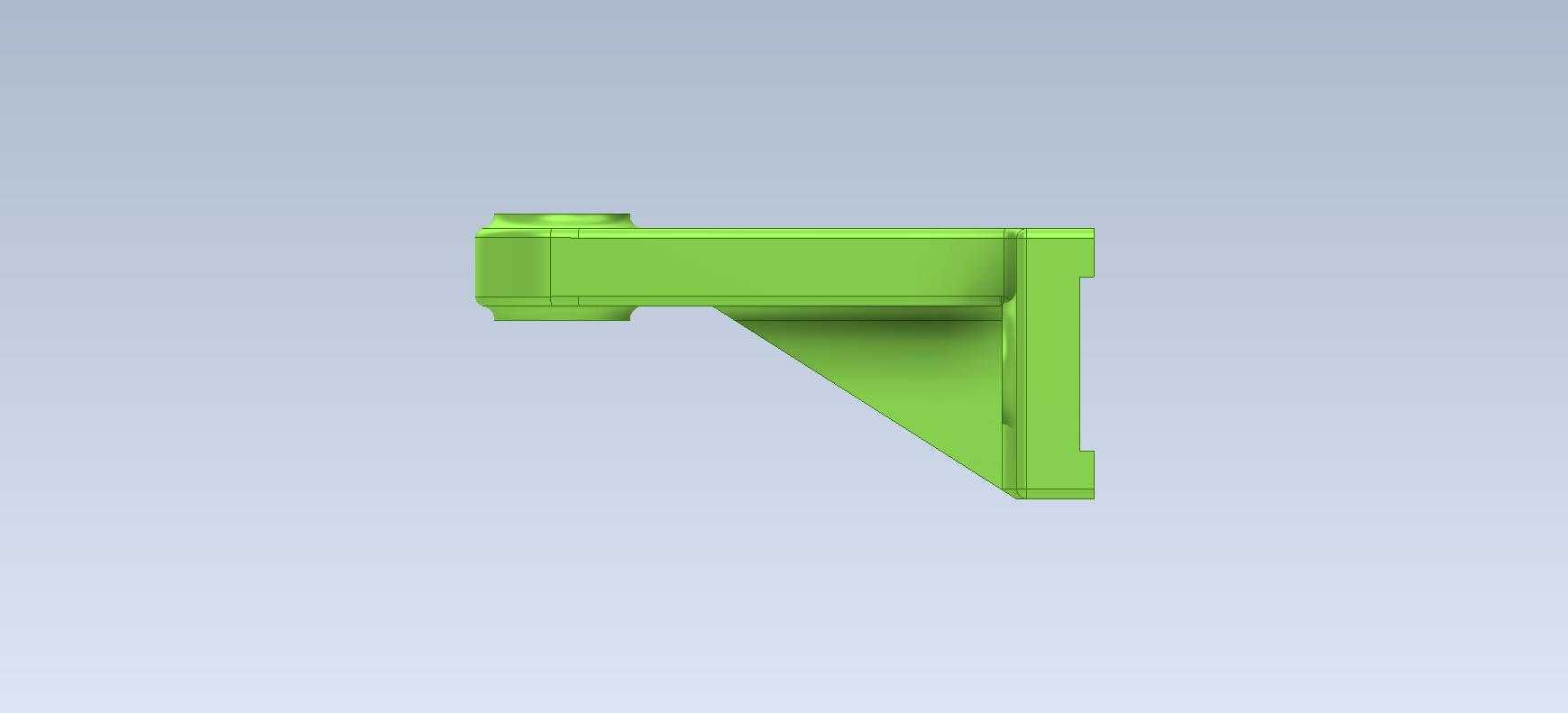

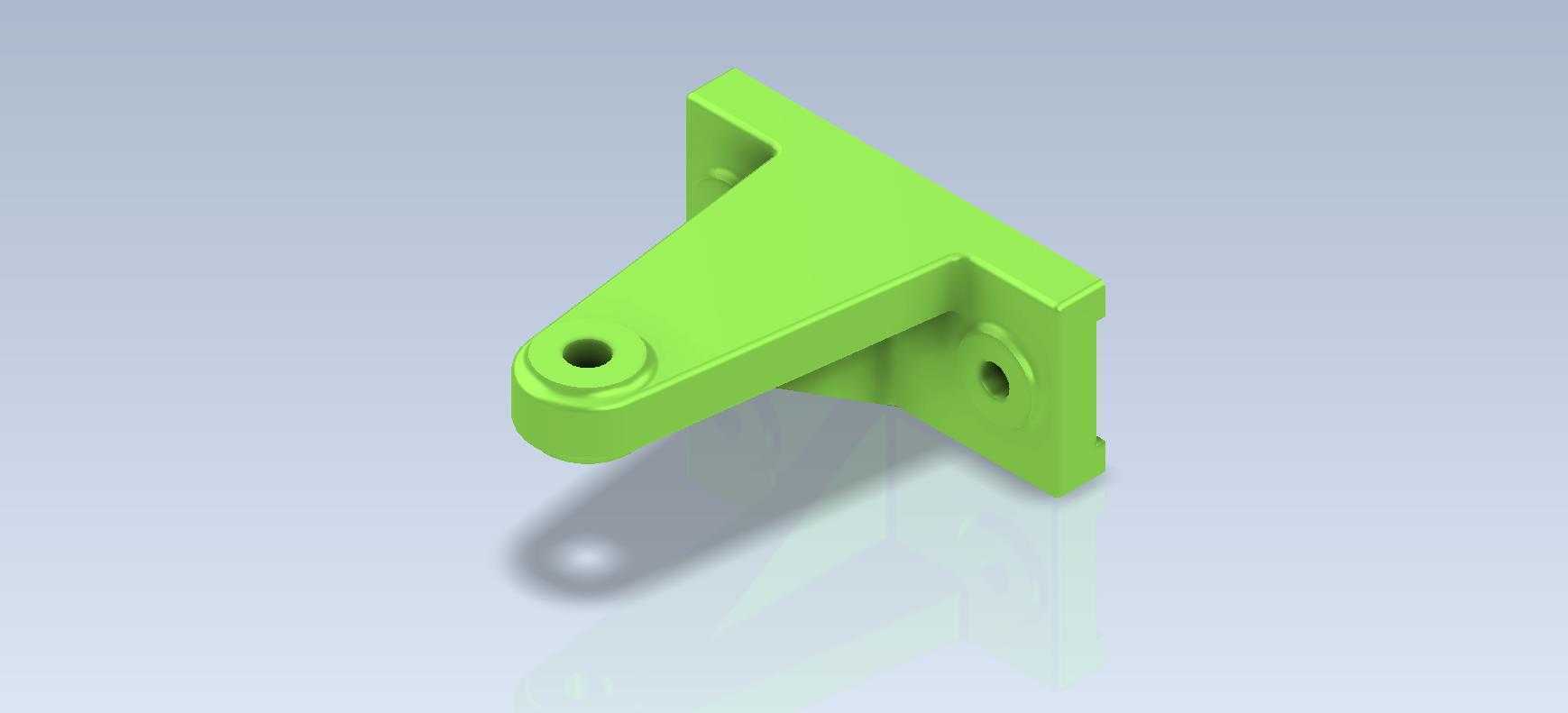

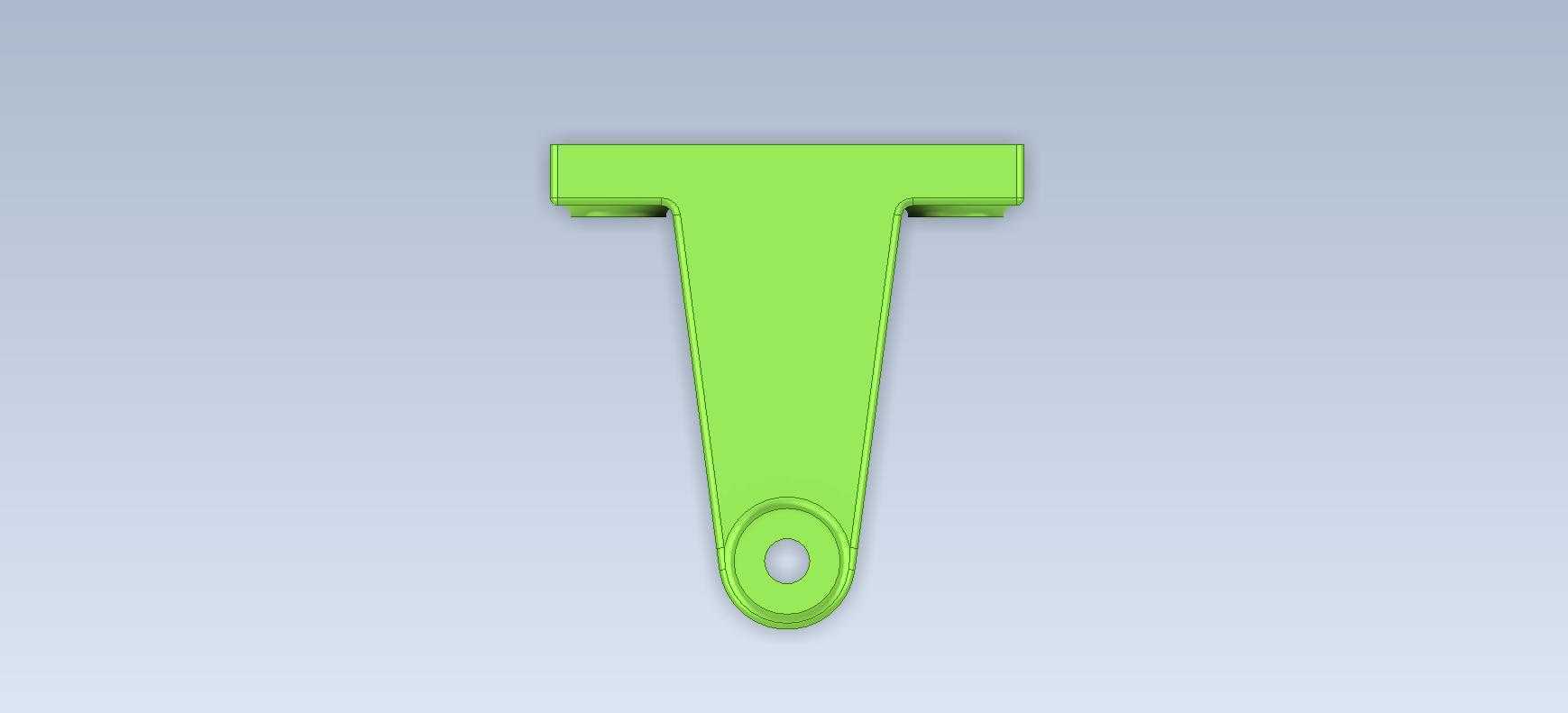

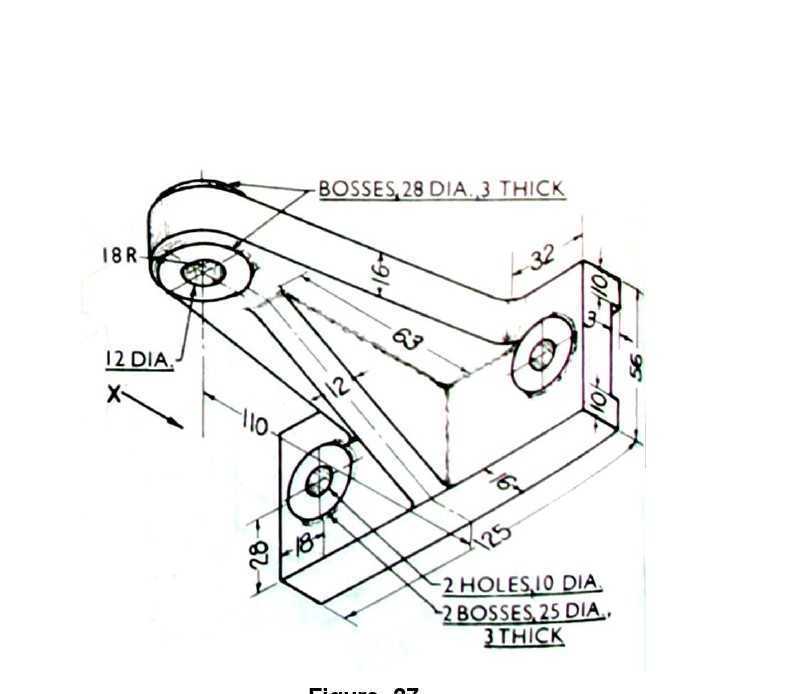

　　该支撑角座属于设备机架内部常用的连接支撑类零件，在自动化产线的型材机架、小型设备的内部安装位、工装夹具的定位支撑场景中应用广泛，主要承担单侧悬臂类零部件的承载与定位功能，比如在小型输送线的侧边导向件安装、检测设备的传感器支架固定、工装台的侧向定位块支撑场景中，这类角座可以替代焊接式角码，实现可拆卸的灵活装配，避免焊接带来的机架变形问题，同时方便后期维护时调整安装位置。从结构设计来看，该零件采用L型直角布局，竖直安装面与水平支撑面通过三角加强筋连接，有效抵消悬臂载荷带来的弯矩，避免支撑端受力后出现根部断裂的问题。

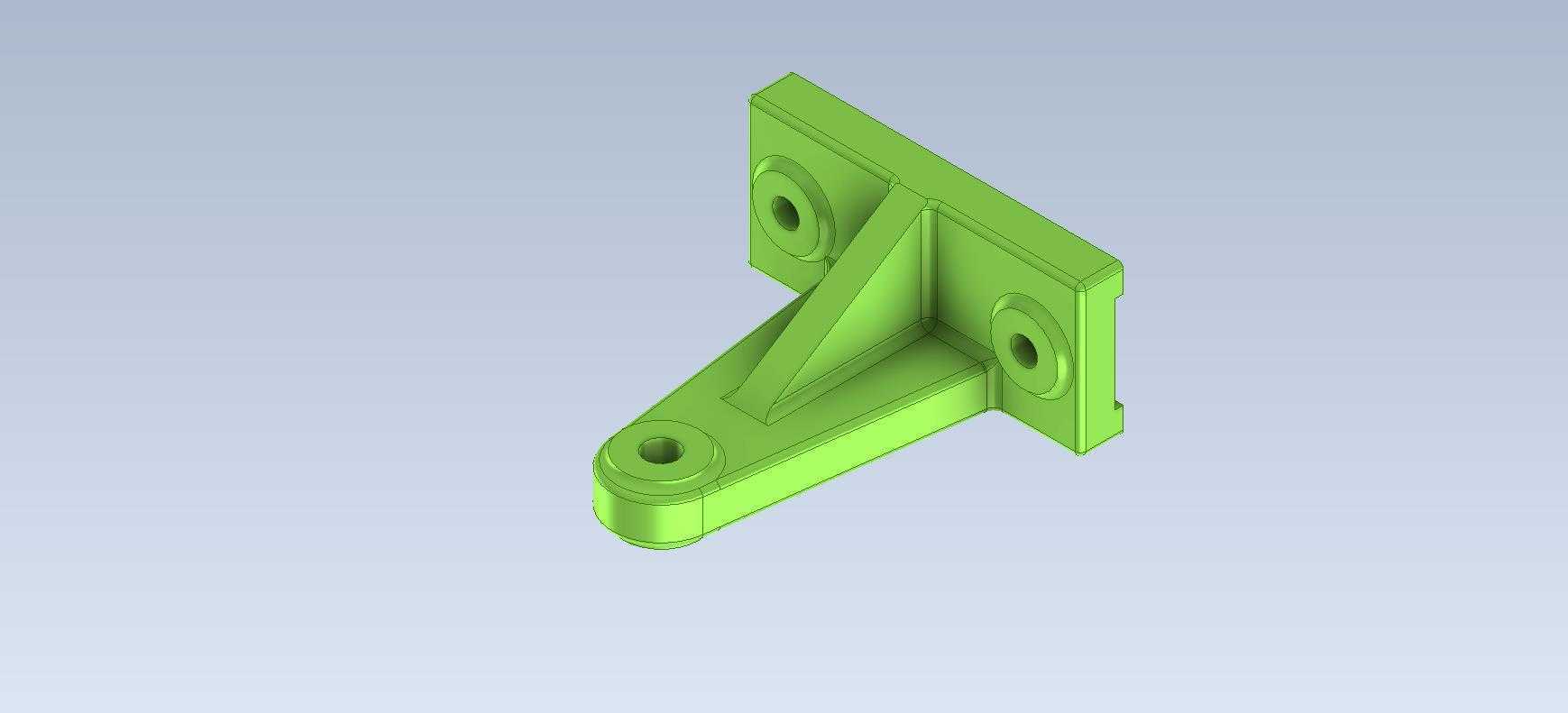

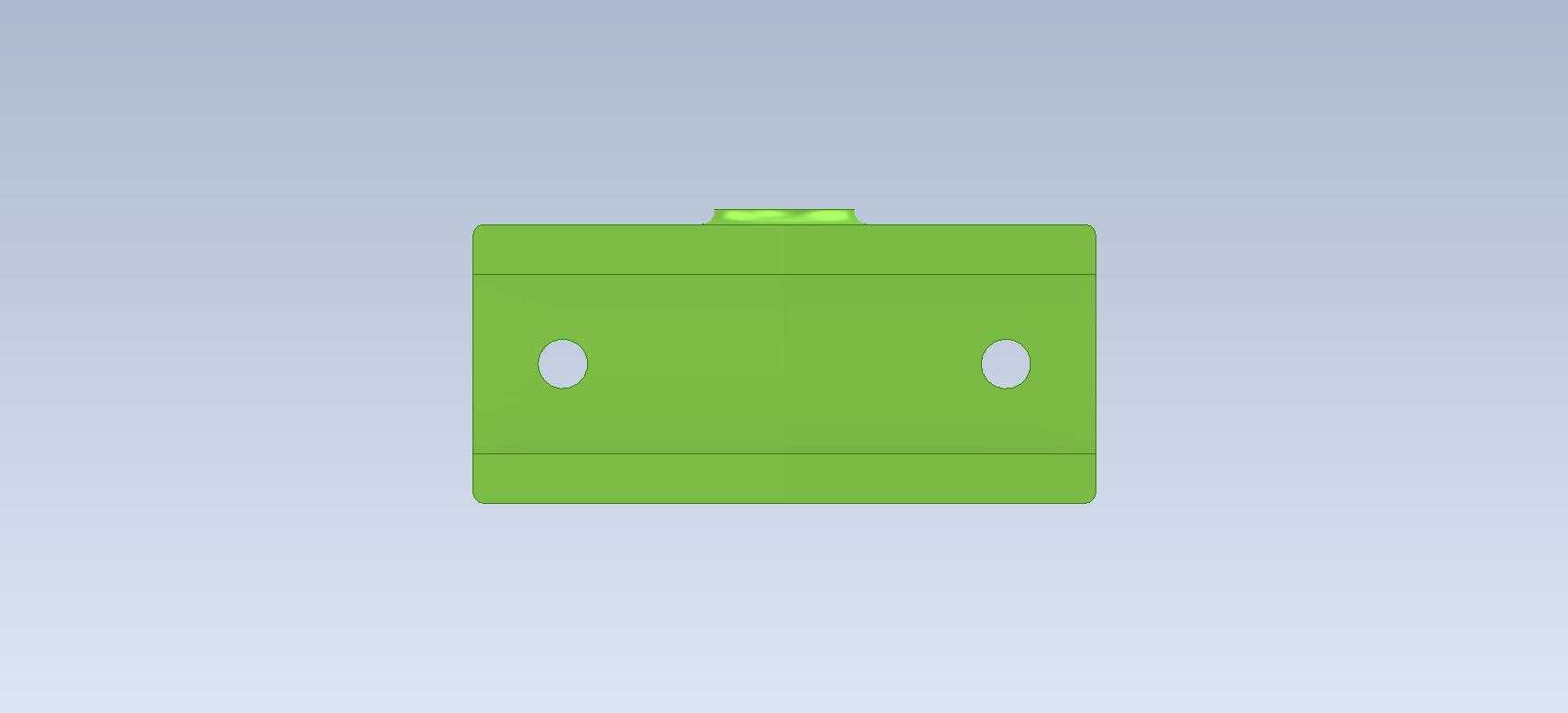

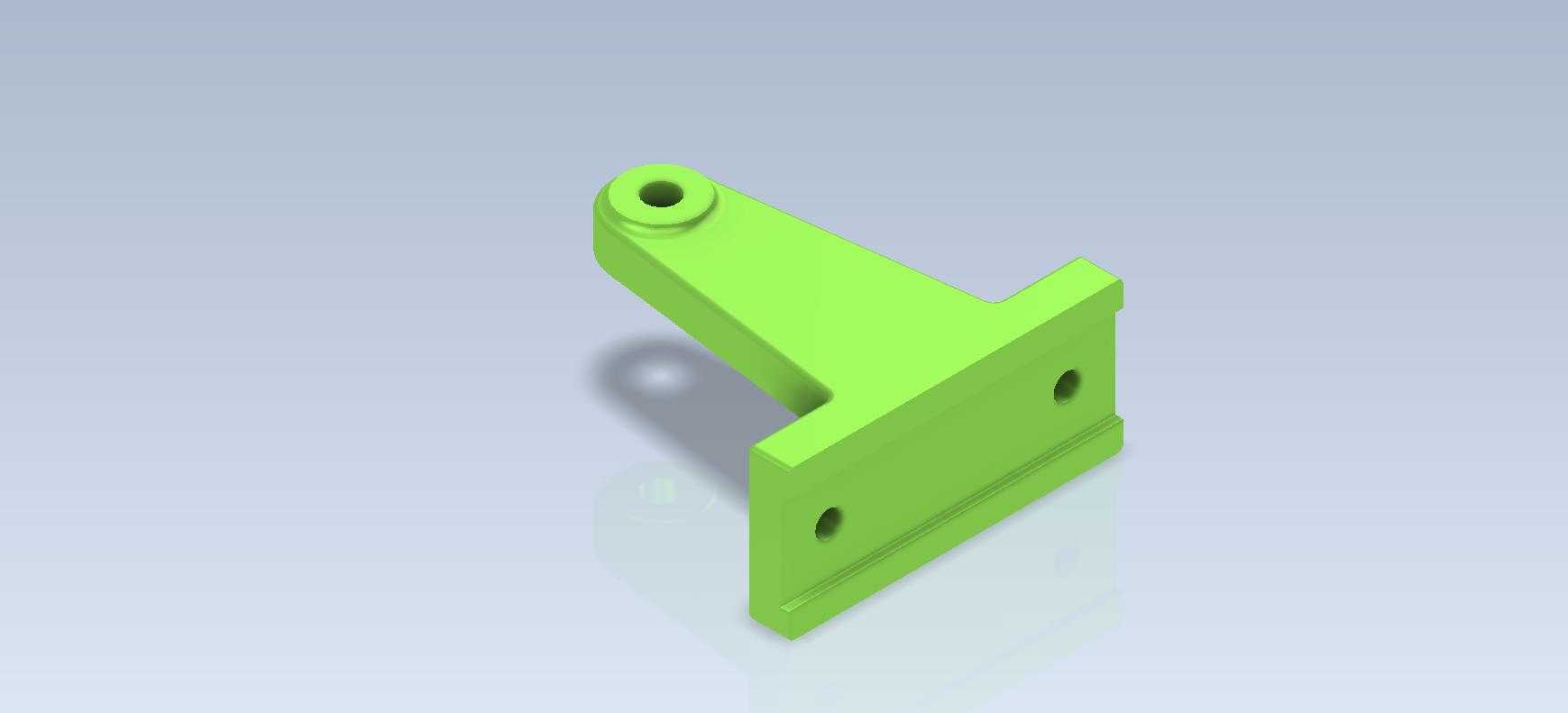

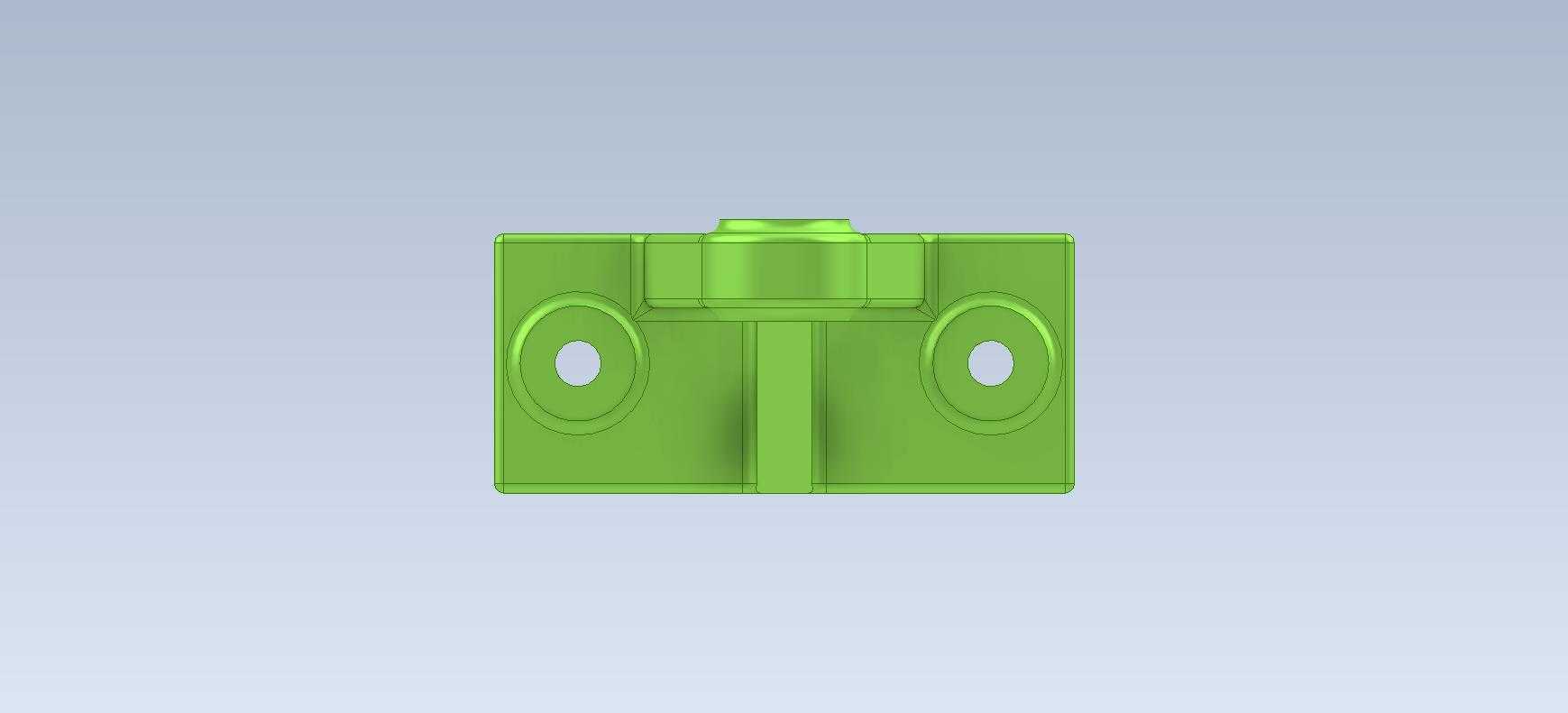

　　竖直安装面设置有沉头安装孔，可适配内六角圆柱头螺钉，安装时螺钉头完全沉入孔内，不会突出安装面干涉其他零部件的装配；水平支撑端设置有带凸台的通孔，凸台结构一方面可以增加孔位的接触强度，避免长期受力后孔位出现磨损变形，另一方面可以为配套的铰接件、转轴类零件提供定位基准，保证装配同轴度。设计过程中优先考虑了安装边界的适配性，竖直安装面的孔位间距符合常用工业铝型材的槽距标准，可直接安装在欧标2020、3030系列型材的侧面，不需要额外加工转接板；水平支撑端的凸台高度控制在5mm以内，不会占用过多的侧向安装空间，在狭窄的设备内部腔体内也能完成装配。

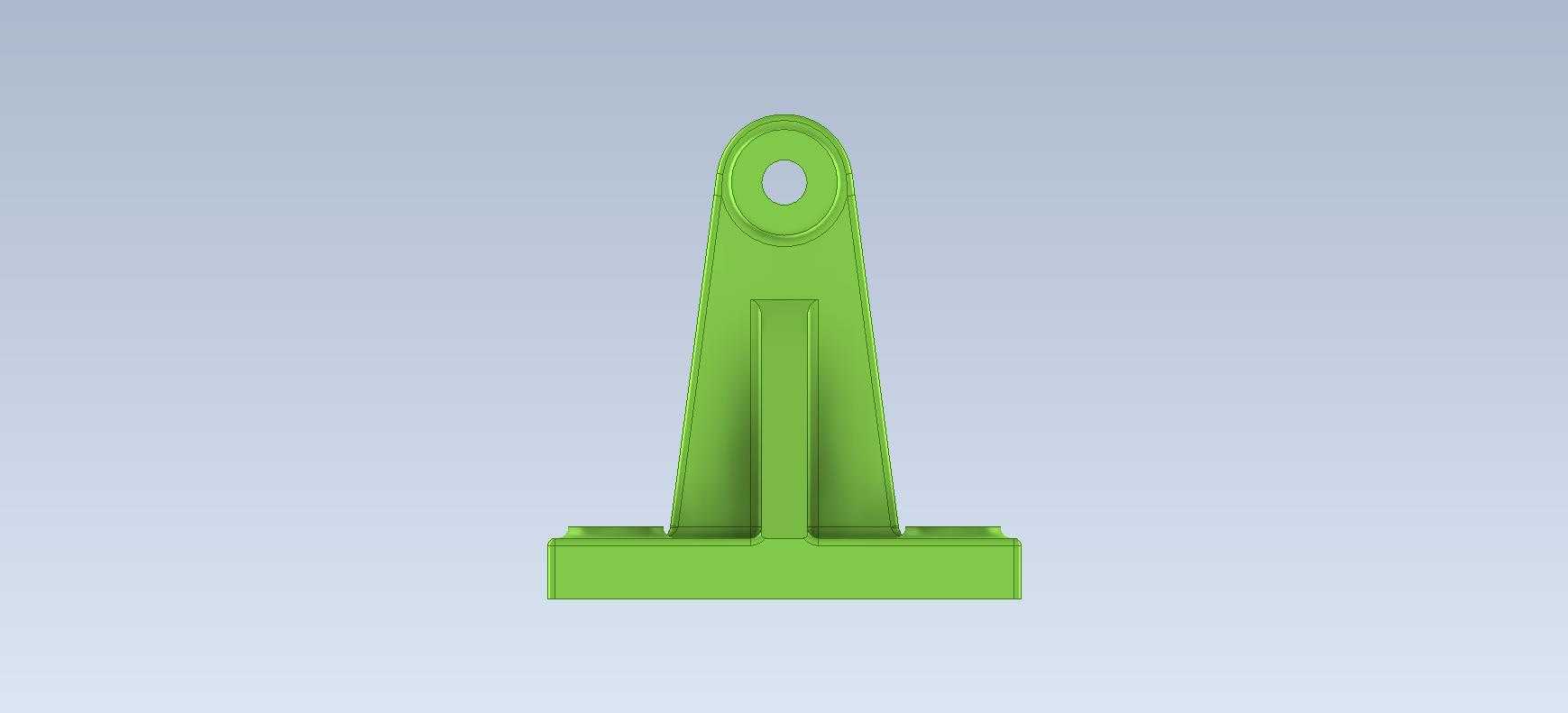

　　零件的壁厚做了均匀化处理，整体壁厚保持在3mm，加强筋的厚度与主体壁厚一致，避免注塑或者机加工过程中出现缩痕、应力集中的问题，直角过渡位置全部设置了R2的圆角，既可以减少加工时的应力集中，也能避免装配时锐边划伤操作人员。从受力角度分析，该角座的竖直面完全贴紧安装基准面后，螺钉承受的剪切力被安装面的贴合摩擦力抵消大部分，三角筋的位置刚好处于载荷的传力路径上，可将支撑端的垂直载荷直接传递到竖直安装面，再分散到整个安装机架上，相比无筋的直角角片，该结构的承载能力可提升60%以上，在承受10kg以内的悬臂载荷时，支撑端的形变量可控制在0.1mm以内，完全满足普通工业场景下的定位支撑精度要求。

　　安装时需要注意，竖直面的两个安装孔需要配套对应规格的平垫与弹垫，避免设备运行过程中的振动导致螺钉松动，支撑端的通孔如果用于安装转轴，需要保证孔位与安装基准面的平行度误差不超过0.05mm，防止转轴转动时出现卡滞。该结构的外形尺寸紧凑，整体长度不超过80mm，高度不超过60mm，不会占用过多的设备安装空间，在小型桌面级设备、紧凑型自动化工作站的内部结构设计中，这类标准化的支撑角座可以大幅减少非标零件的设计工作量，缩短设备的研发周期，同时因为结构简单，不管是采用3D打印打样、机加工小批量制作还是注塑批量生产，都有较低的加工成本，适合在各类通用机械设备的结构设计中作为标准连接件使用。
