带腰形安装孔的斜支撑铰接支座结构

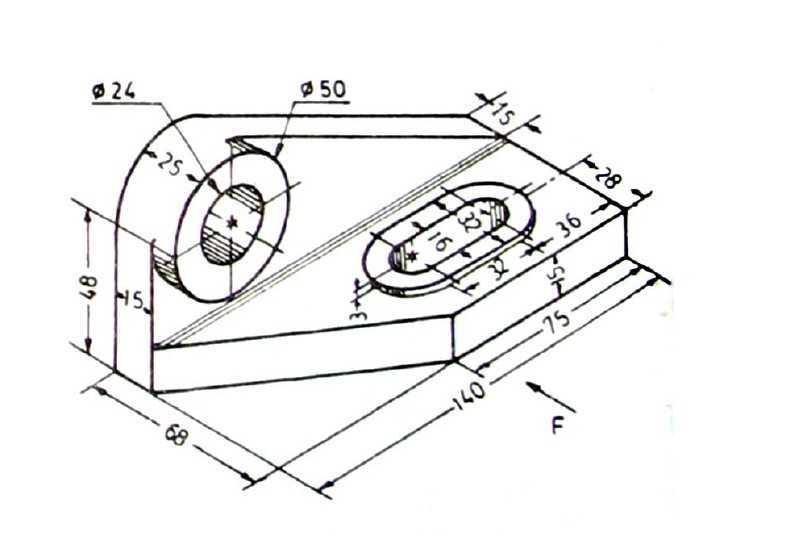

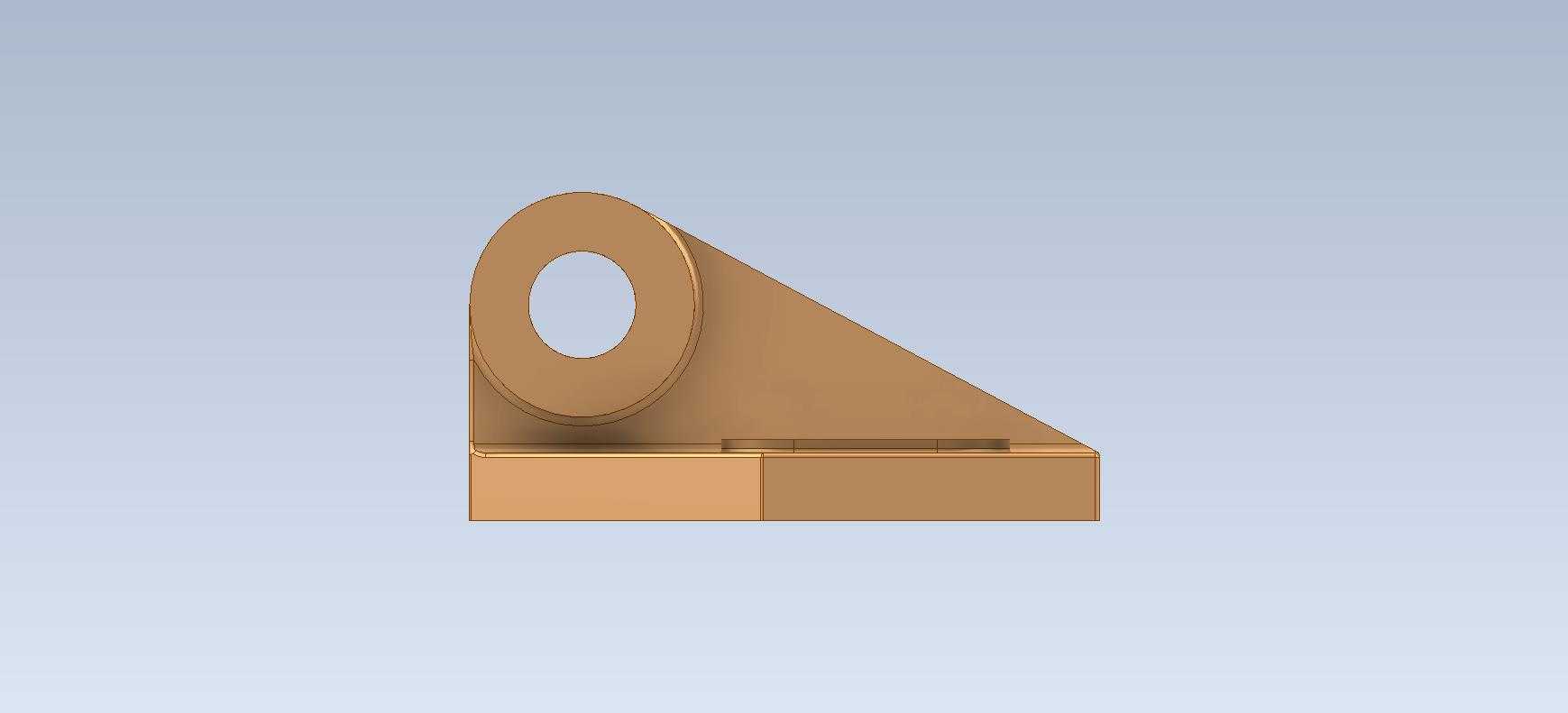

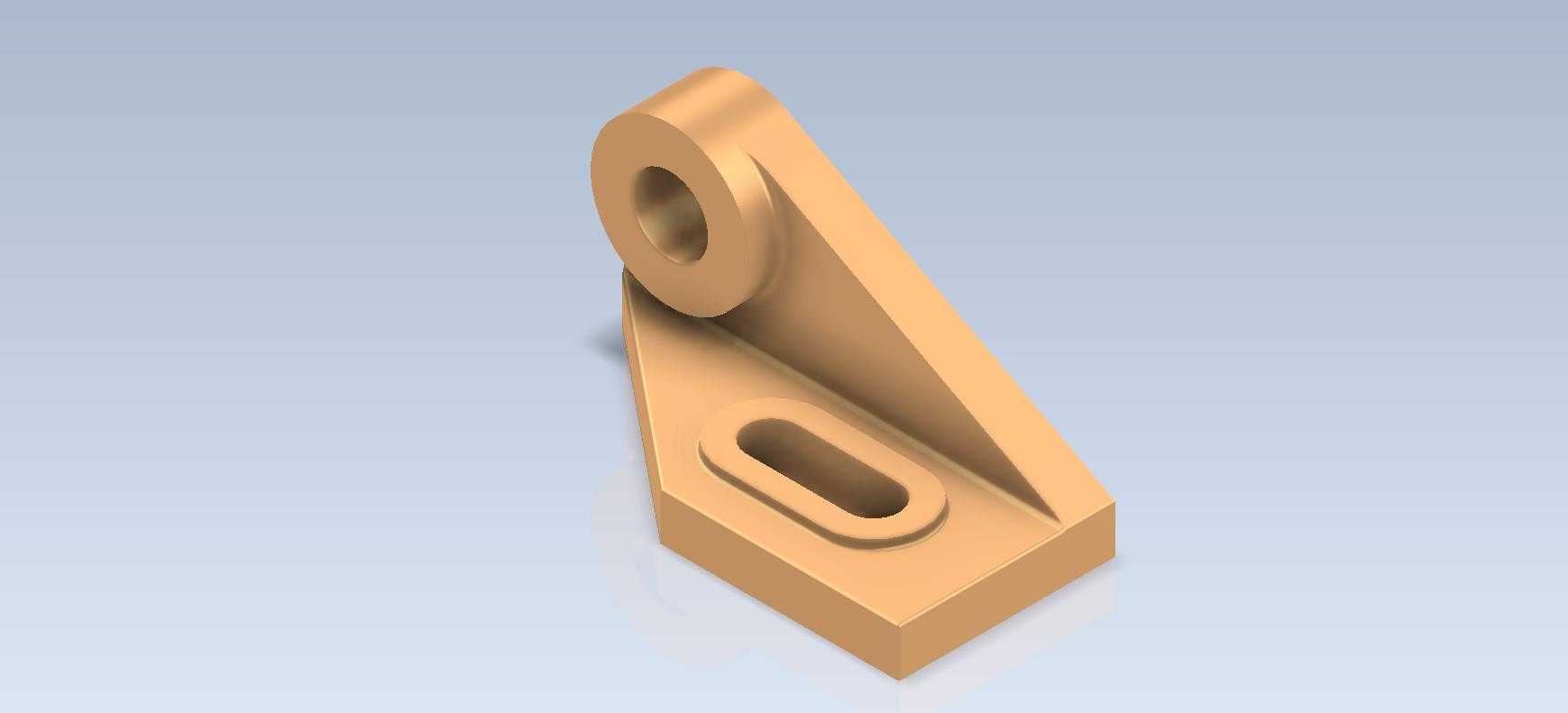

　　这类带斜向加强筋的铰接支座，在轻工自动化输送线、小型工装夹具的可调支撑结构里应用十分普遍，日常做设备改型时经常会碰到类似的安装需求——既要给摆动类构件提供稳定的回转铰接点，又要兼顾安装时的位置微调余量，同时还要控制零件本身的加工成本与安装空间占用。从结构功能来看，上部的同轴通孔是铰接销轴的安装位，孔壁做了等厚设计，能保证销轴穿入后受力均匀，避免单侧应力集中导致的孔位磨损失圆，孔的端面预留了足够的平直面，方便装配时贴合轴套或者铰接件的端面，减少装配后的轴向窜动。

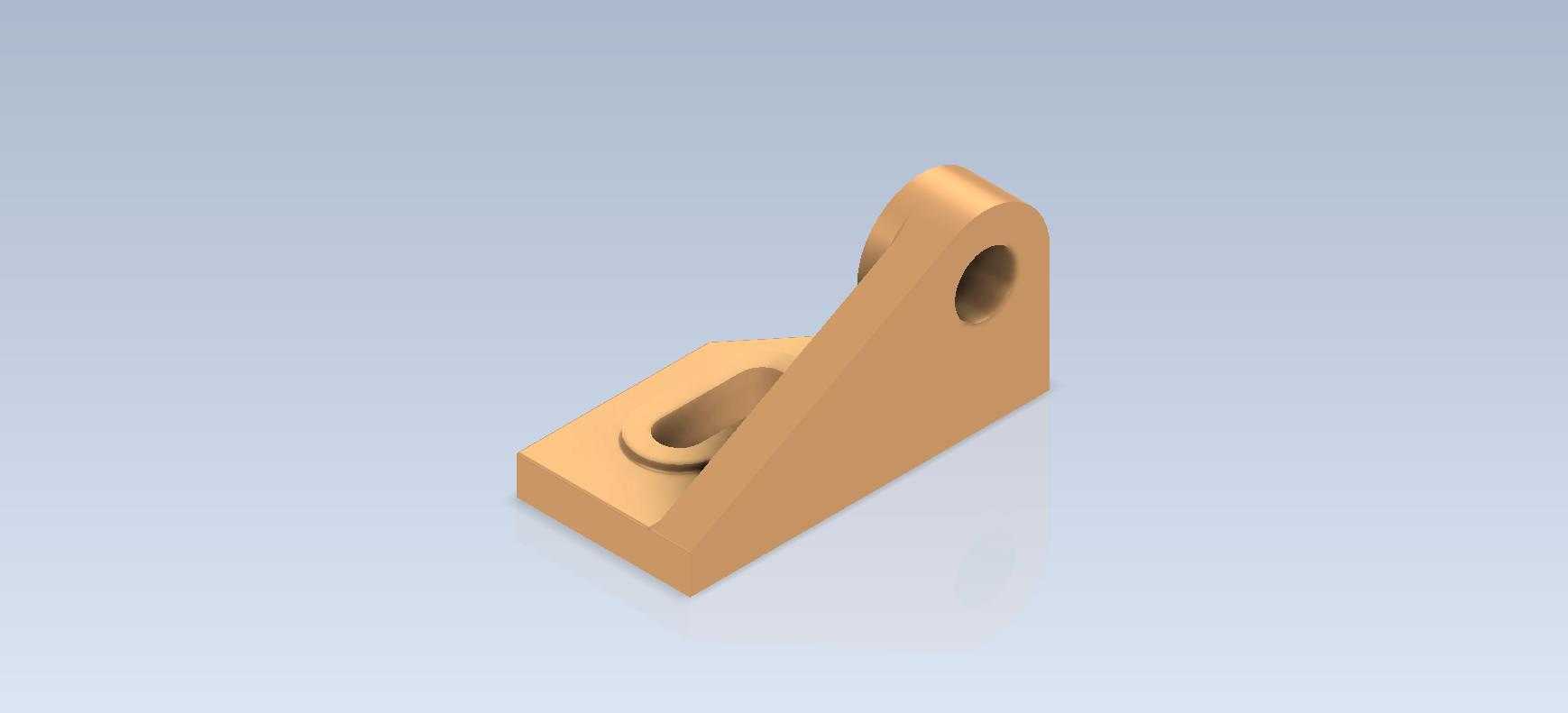

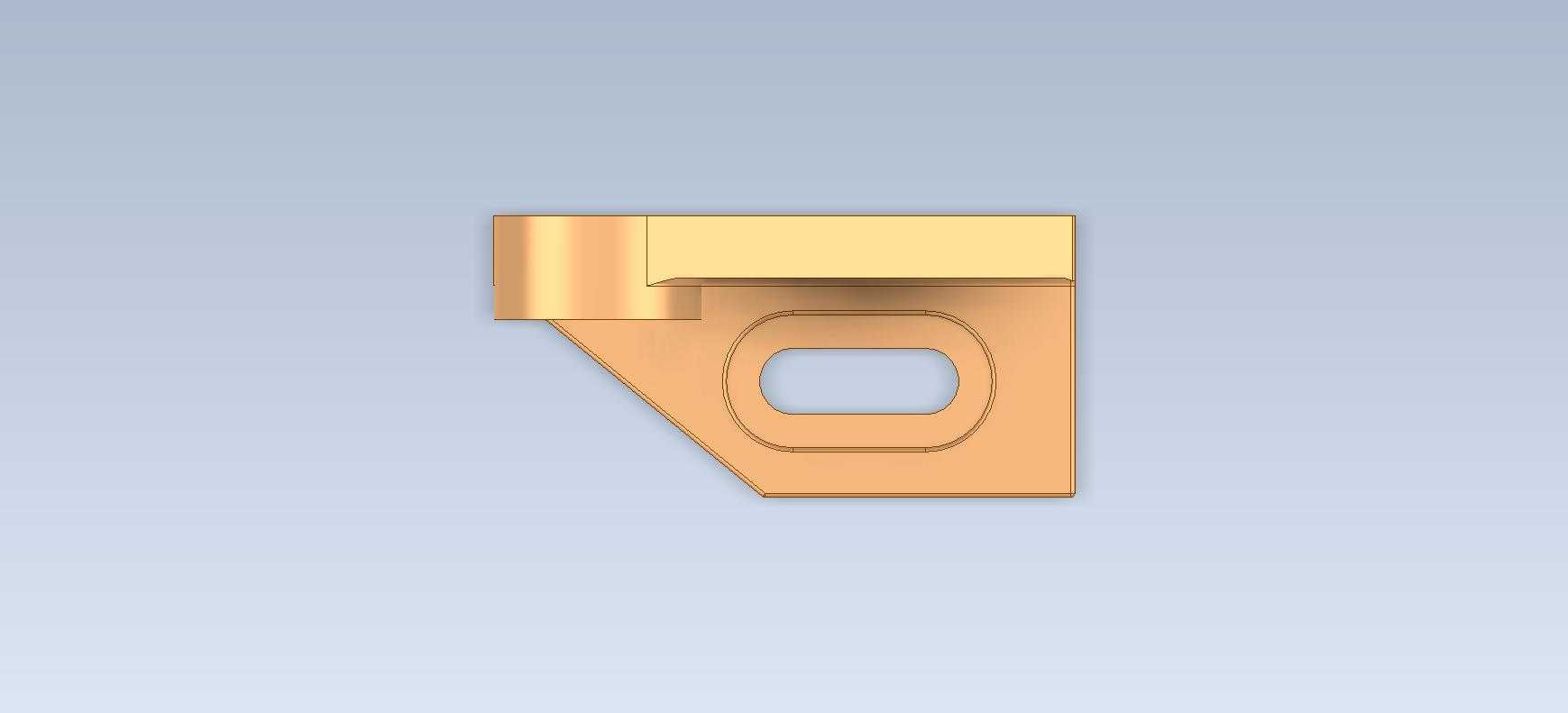

　　下部的安装底板做了加厚处理，腰形长槽的设计是整个结构的实用亮点，现场安装时如果机架上的预钻孔位存在少量偏差，不需要重新扩孔或者补焊调整，直接顺着腰形槽的长度方向微调支座位置即可，能大幅降低现场装配的返工率，腰形槽的边缘做了轻微的倒角处理，避免螺栓头压紧时刮伤镀层或者产生应力切口。连接上部铰接筒和下部安装板的斜向支撑板，采用了等厚度的三角加强结构，这种设计不是随意做的造型，而是经过受力校核的：当铰接点承受径向载荷时，斜板能把上部的受力顺畅传导到整个安装底板上，避免铰接筒根部因为应力集中出现断裂，同时斜板和底板、铰接筒的连接处都做了圆角过渡，不管是采用铣削加工还是3D打印成型，都能减少转角处的应力集中问题，也能避免加工时的刀具干涉。

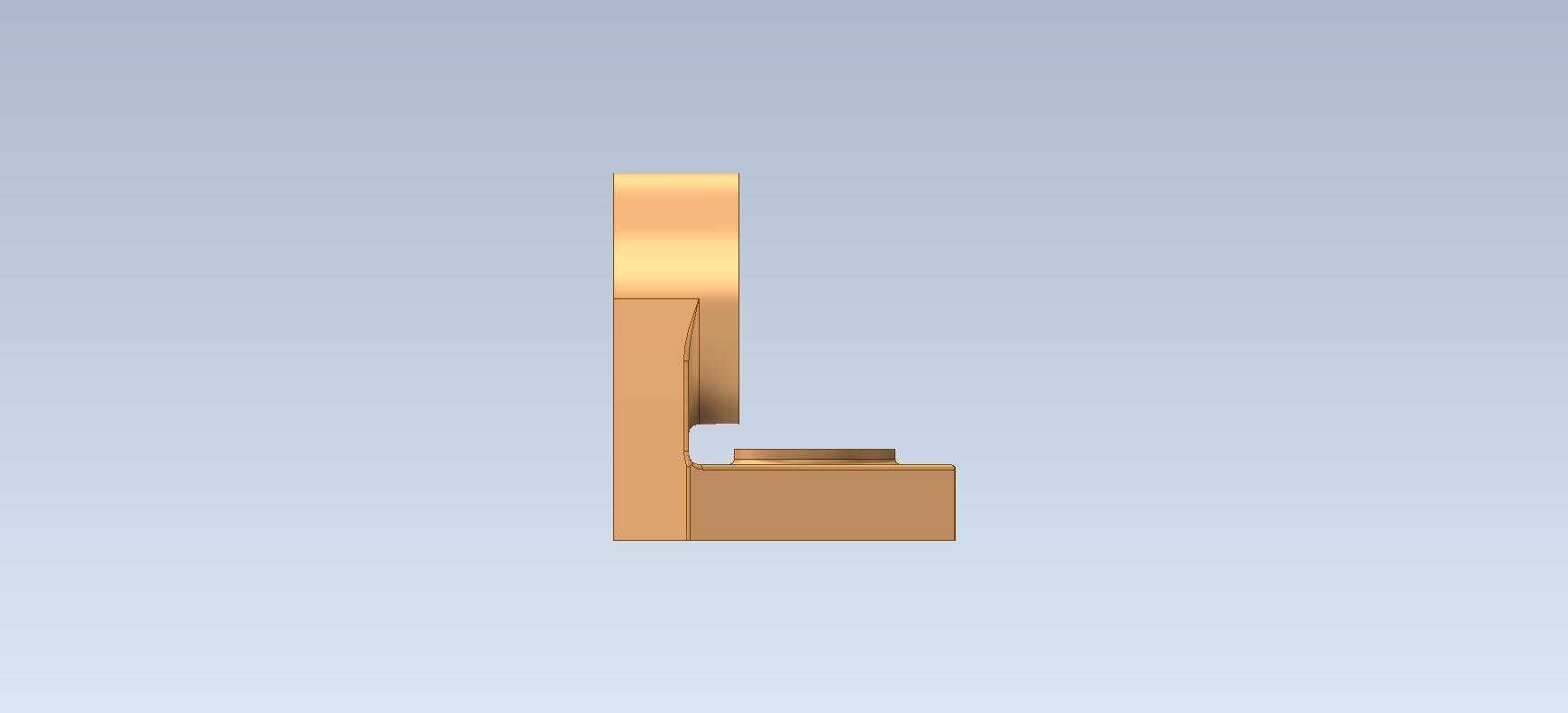

　　从安装边界来看，整个支座的底板是规则矩形，安装时只需要保证底板贴合的安装面平面度在合理范围内，就能保证支座的安装垂直度，上部铰接孔的轴线和底板安装面保持平行，能保证铰接的摆动件运动轨迹不发生偏斜，不会出现卡滞或者额外的磨损。设计这类零件的时候，往往需要先确认铰接销轴的直径，以此确定上部筒身的内外径尺寸，再根据实际需要的支撑高度确定斜板的倾斜角度，腰形槽的长度一般根据现场可能的调整余量来设定，通常预留3-5mm的调整量就足够覆盖大部分安装偏差，不需要做过长的腰形槽，不然反而会降低底板的结构强度。

　　在实际使用场景里，这类支座常用来安装小型导向轮、传感器摆臂、工装的压紧杠杆等构件，相比一体式的固定支座，它的结构更紧凑，重量更轻，在空间受限的设备内部也能方便安装，而且因为没有多余的冗余结构，加工时的材料利用率更高，不管是采用铝合金铣削、碳钢焊接还是工程塑料3D打印，都能快速制作出可用的零件。做三维建模的时候，要特别注意几个关键的配合尺寸：上部铰接孔的尺寸公差要和选用的销轴或者轴套匹配，腰形槽的宽度要对应选用的安装螺栓直径，斜板和两个主体部分的连接圆角要统一，避免出现壁厚突变导致的强度问题，同时整个零件的拔模角度如果是用于注塑或者铸造生产的话，还要顺着脱模方向设置合理的斜度，不过作为机加工零件的话，保持直面即可。另外，这类支座的受力方向主要是沿着斜板的传导方向，安装时要注意让腰形槽的长度方向和受力调整的方向保持一致，才能最大化发挥腰形孔的微调作用，如果方向装反，微调功能就会完全失效，甚至可能导致螺栓在槽内受剪出现断裂风险。
