双层六边形带孔结构机械练习构件

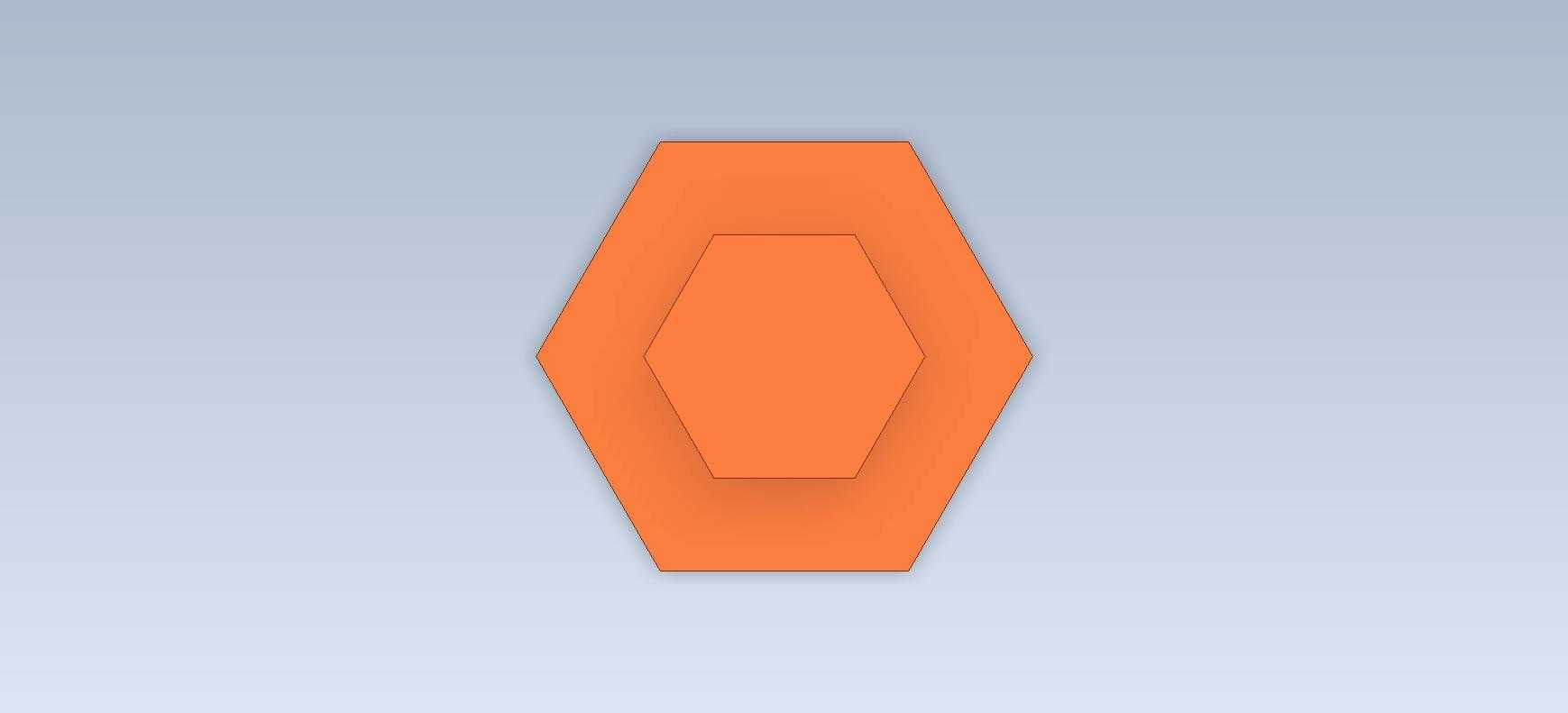

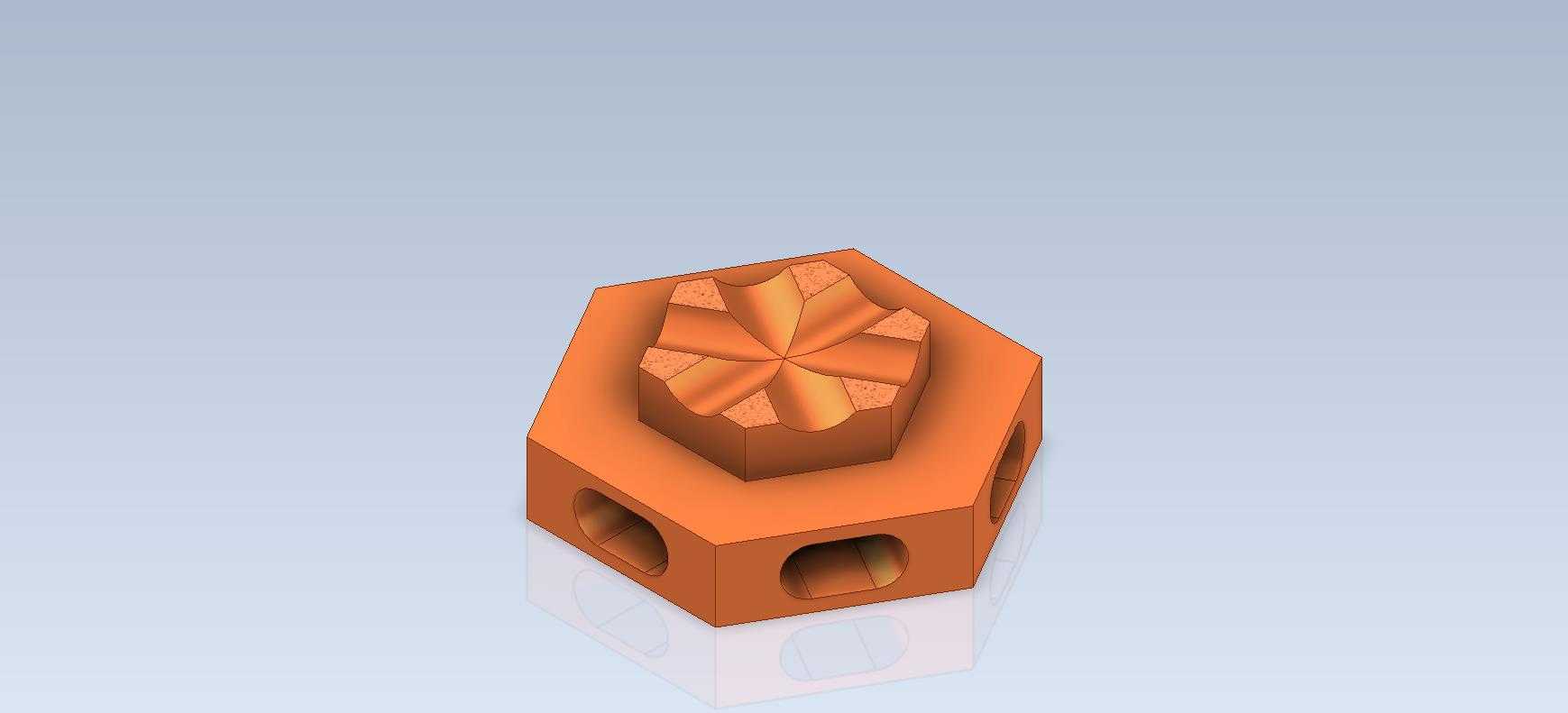

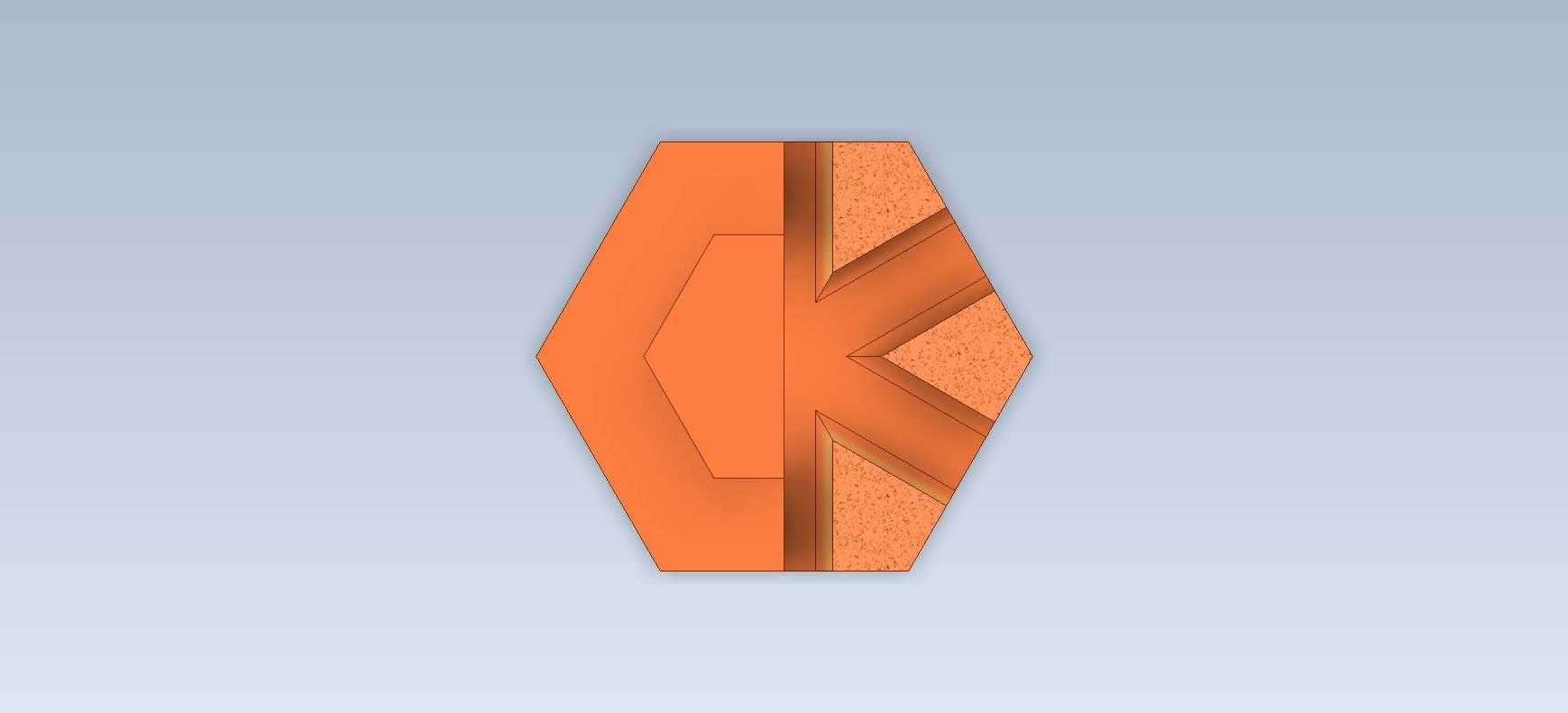

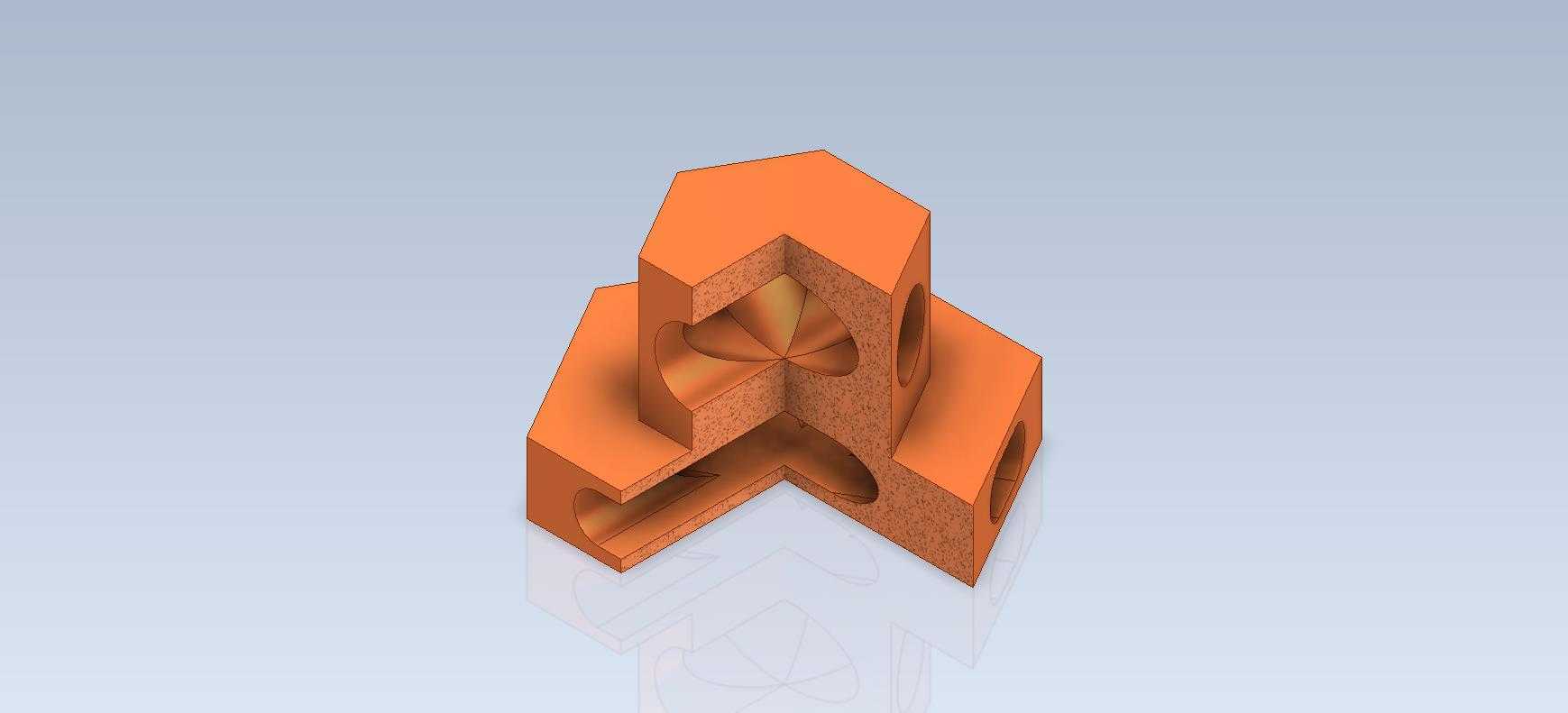

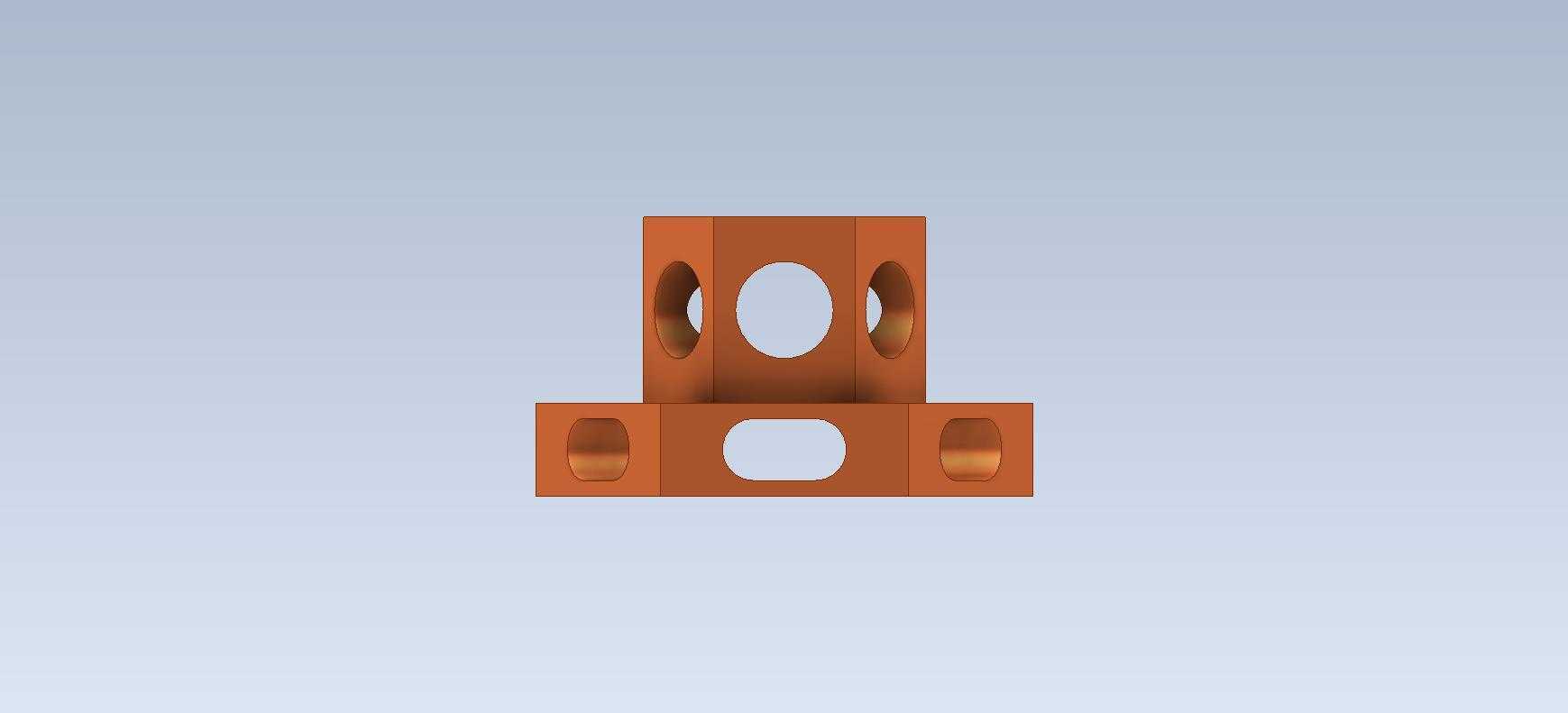

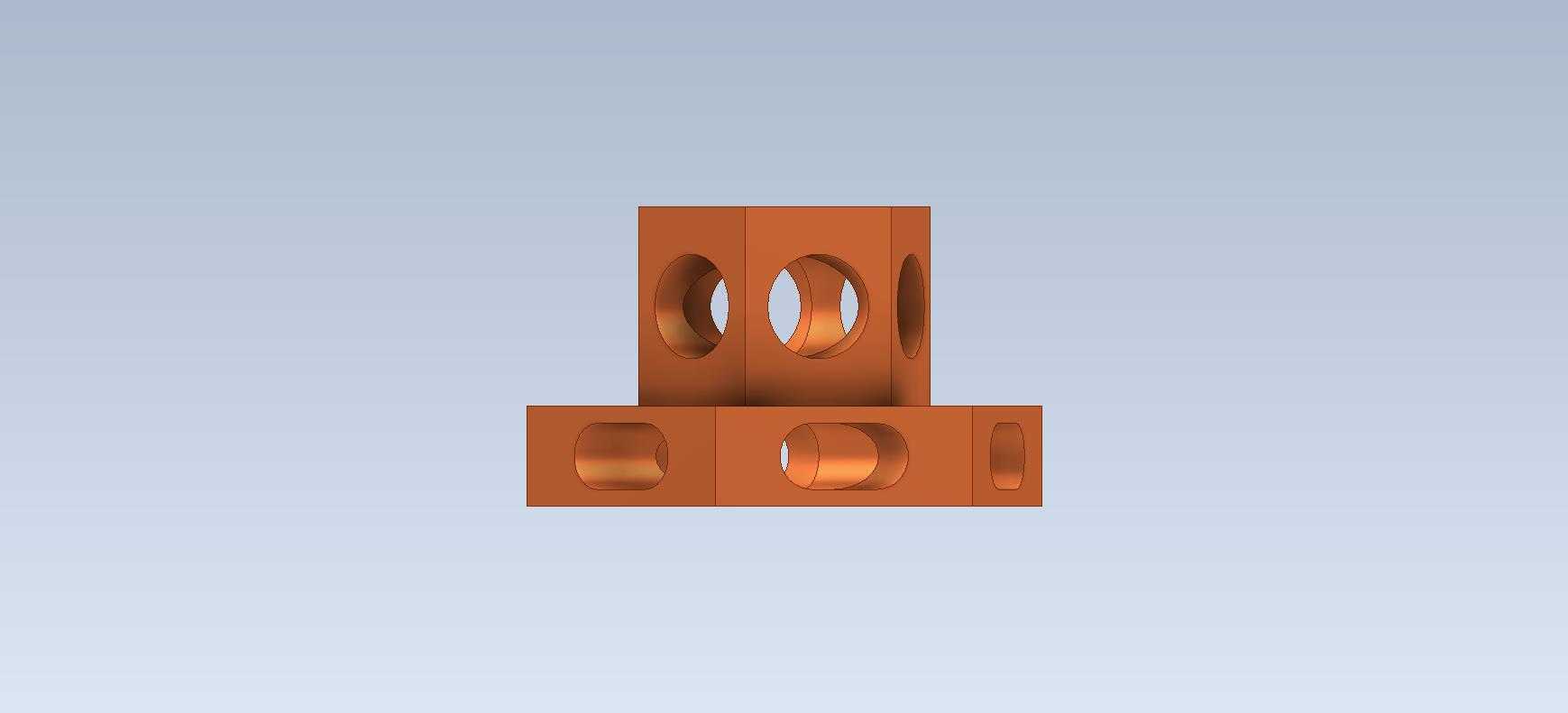

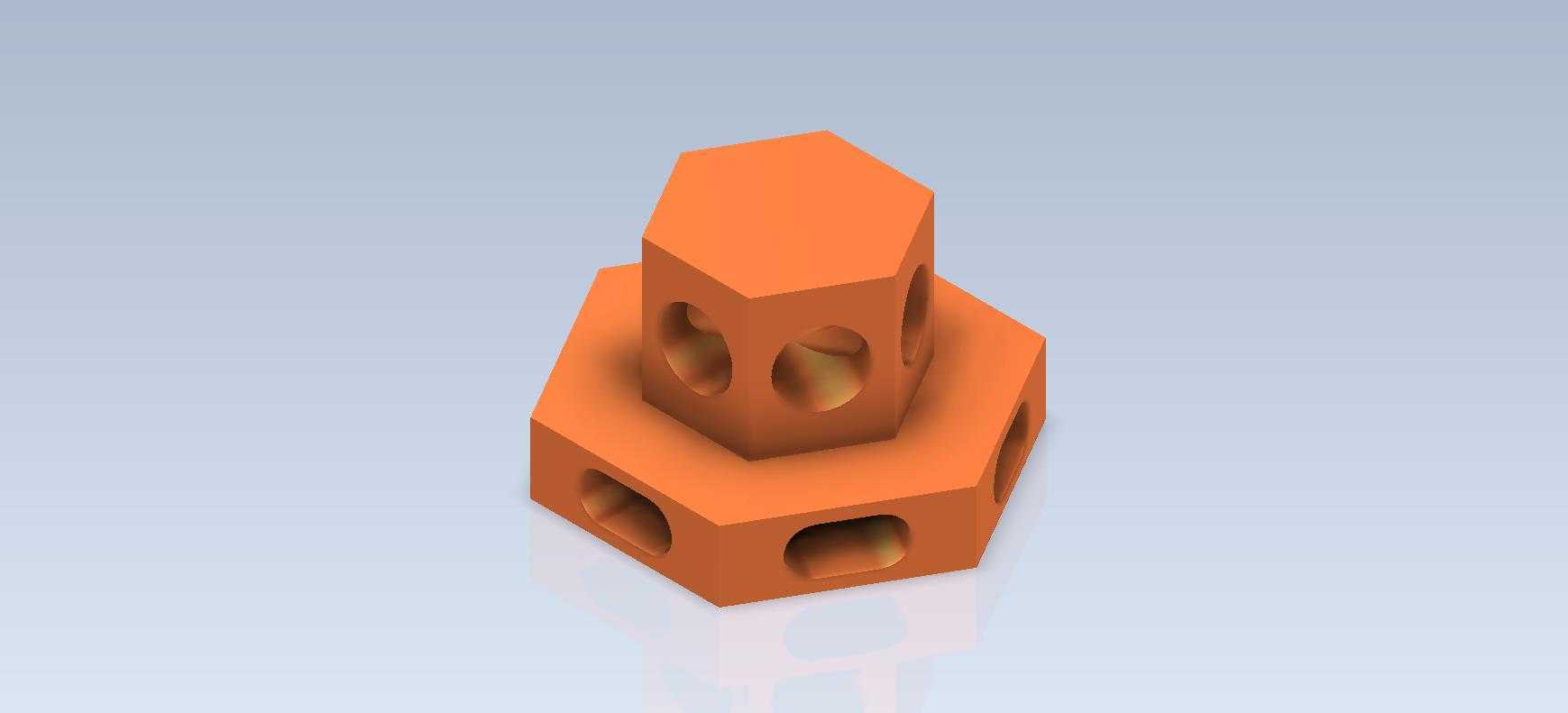

　　该构件采用上下双层同轴六边形堆叠结构设计，下层六边形基座尺寸大于上层六边形柱体，整体为一体化成型结构，所有棱边均做了均匀的圆角过渡处理，避免应力集中问题，适配机械加工、3D打印等多种成型工艺的加工要求。从结构功能来看，下层六边形基座的三个非相邻侧面开设了横向贯通的长圆形通孔，上层六边形柱体的三个对应侧面开设了圆形贯通孔，两类孔位的轴线均垂直于对应六边形侧面，且孔位在周向均匀分布，相邻孔位夹角为120度，这种布局既保证了构件周向受力的均匀性，也为流体介质流通、连接件穿装预留了充足的空间。

　　在实际应用场景中，这类结构常作为流体管路的分流转接基座使用，下层的大尺寸长圆孔可对接大流量管路接口，上层的小圆孔可对接小口径支路管路，六边形的外形结构可直接适配标准扳手的夹持尺寸，无需额外设计夹持位，安装时可直接通过扳手施加扭矩完成紧固，大幅降低现场安装的操作难度。设计过程中，上下两层六边形的同轴度公差控制在0.02mm以内，所有贯通孔的内壁粗糙度要求达到Ra1.6，保证管路对接后的密封性能，避免介质渗漏问题；基座底部设计有0.5mm的安装定位凸台，可嵌入安装面板的对应凹槽内，限制构件的周向转动，无需额外设置定位销即可完成安装定位，减少装配工序。

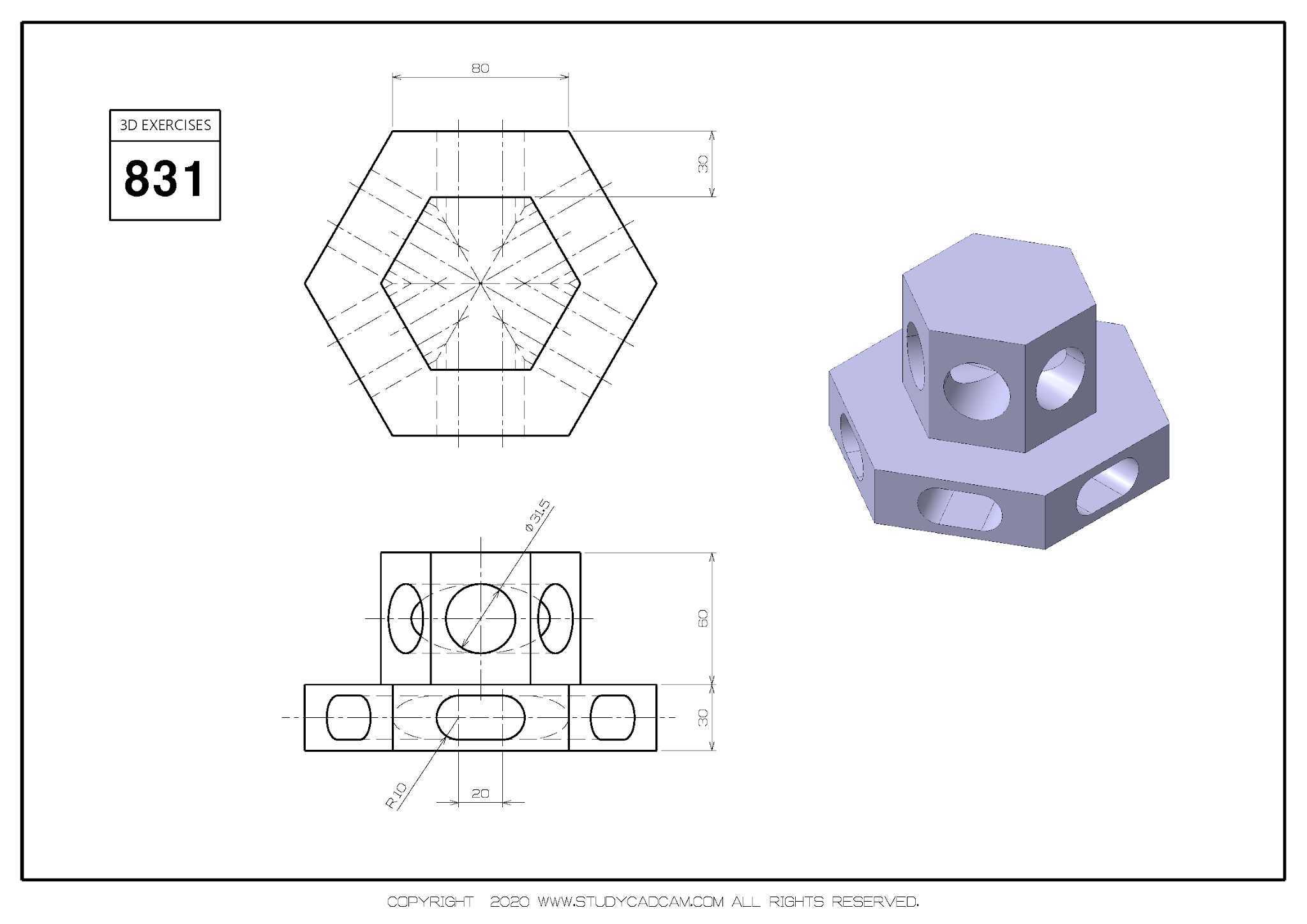

　　从安装边界来看，下层六边形基座的对边距离为上层柱体对边距离的1.8倍，整体高度为下层基座厚度的2.2倍，所有侧面的开孔中心均位于对应结构段的高度中心位置，保证穿装连接件时受力点处于结构中心，避免偏载导致的结构变形。这类结构也可作为机械设计初学者的建模练习案例，建模过程中可熟练掌握多边形草图绘制、拉伸凸台、拉伸切除、圆角特征、圆周阵列等基础建模命令的使用，理解同轴度、孔位布局、应力分散等基础机械设计逻辑，建模时需注意上下层六边形的角度对齐，保证侧面开孔的周向位置对应，避免出现孔位错位的问题。

　　在工业实训场景中，这类练习构件可帮助初学者快速掌握三维建模的基本思路，从草图绘制到特征生成的全流程操作，理解结构设计中工艺性、装配性的考量要点，避免出现无法加工、难以装配的设计问题。构件的所有开孔均为贯通式设计，无封闭内腔结构，无论是采用减材制造的铣削加工，还是增材制造的熔融沉积成型，都无需额外设计支撑结构，加工完成后无需进行复杂的后处理，即可直接投入使用或作为实训工件使用。六边形的外形相比圆形结构具备更好的防转性能，在震动工况下不会出现自行松动的问题，相比方形结构又能减少材料占用，在保证结构强度的前提下降低整体重量，适合在轻量化要求较高的设备内部作为转接构件使用。
