带安装基座的卷绕式线圈支撑结构件

在中小功率工频电源的电路拓扑里，这类带一体式安装基座的卷绕支撑结构，是构成电源变压器磁芯与绕组承载的核心结构件，日常多应用在工业控制板卡供电模块、小型机电设备内置电源、教学实验电源装置这类场景中，承担着固定绕组线圈、定位磁芯、保障绕组与安装基座绝缘间隙、传递结构载荷的多重作用。从实际使用场景来看，这类结构件不需要承受大吨位的重载载荷，但对安装定位的精度、绕组固定的可靠性、长期通电后的结构形变控制有明确要求，毕竟一旦支撑结构出现偏移，很容易导致绕组漆包线磨损、磁芯气隙变化，直接影响电源的输出电压稳定性与运行噪音水平。

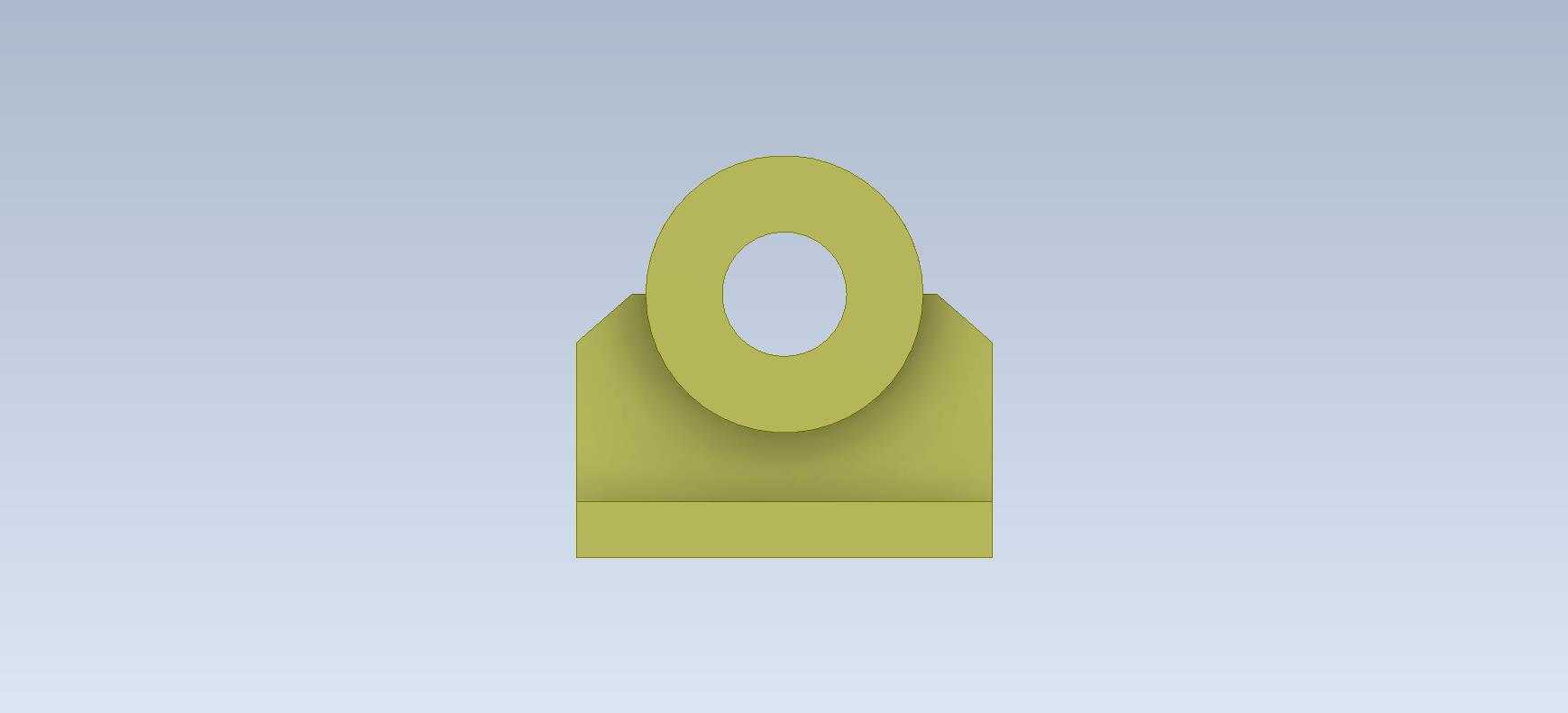

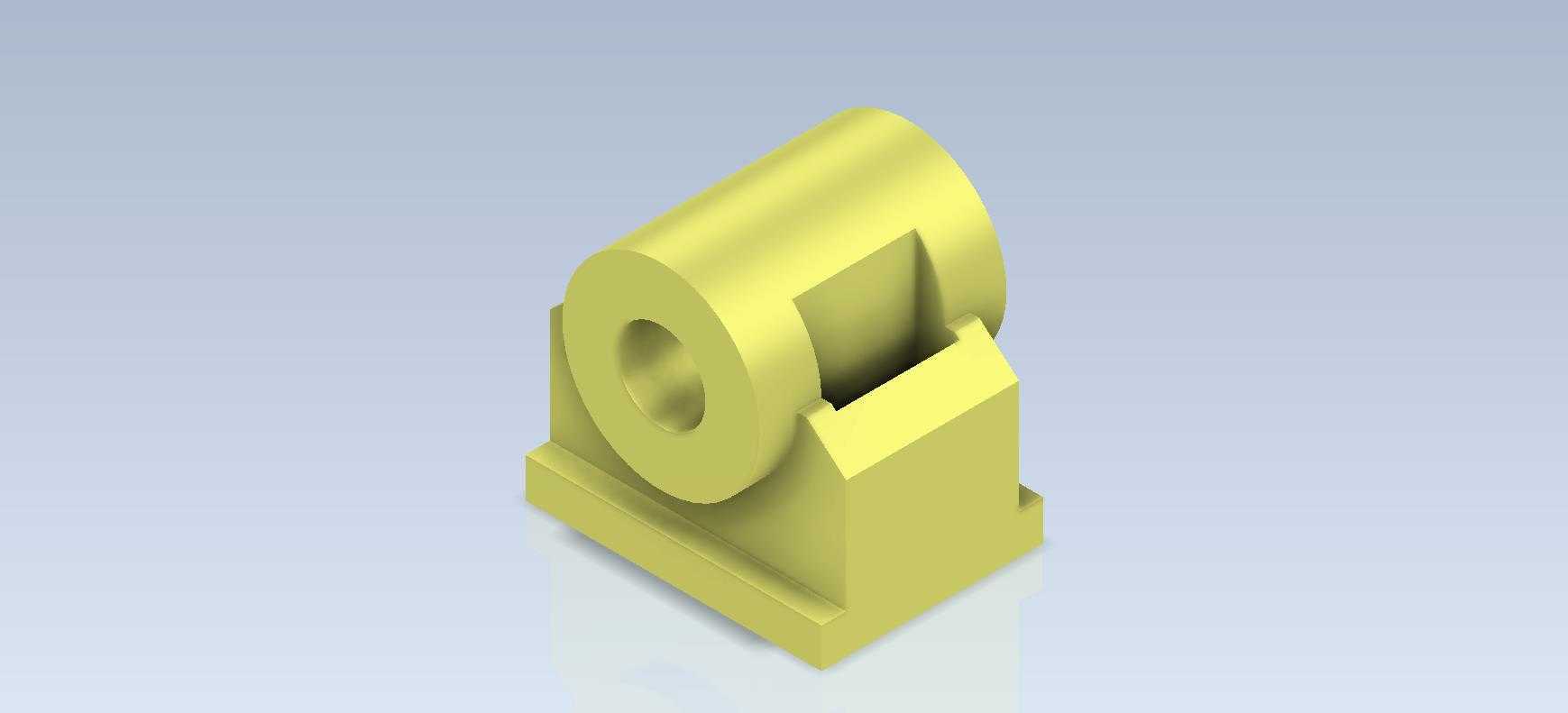

设计这类结构的时候，首先要匹配绕组的卷绕尺寸，中间的环形通孔是用来穿装磁芯中柱的，通孔的内径公差需要控制在合理范围，既不能过紧导致磁芯装配时出现应力碎裂，也不能过松导致磁芯在运行振动中出现位移，环形外壁的圆柱面是直接承托绕组线圈的接触面，表面粗糙度要控制在合适区间，避免尖锐毛刺刮破绕组的绝缘漆层。侧边的开槽结构是为了给绕组的引出线预留走线空间，同时也能在绕组浸漆烘干的过程中，让绝缘漆更好地填充结构缝隙，提升整体的绝缘性能与结构牢固度。底部的方形安装基座是整个结构的安装基准面，基座的底面需要保证足够的平面度，才能在装配到电源壳体或者PCB板上的时候，不会出现翘曲导致的安装应力，基座的侧边做了斜向的加强筋过渡，连接圆柱支撑部分与方形基座，这个加强结构不是随意添加的，是考虑到绕组整体的重量偏置在圆柱部分，设备运输或者运行过程中产生的振动会在圆柱与基座的连接位置产生应力集中，斜向加强筋可以有效分散这个位置的应力，避免长期使用后出现连接位置断裂的问题。

从安装边界来看，这类结构件的整体高度要匹配电源模块的内部净空尺寸，不能超出壳体的内部空间，底部基座的长宽尺寸要对应PCB板上的安装孔位或者壳体内部的定位凸台尺寸，安装的时候不需要额外的复杂紧固件，多数情况下可以通过基座与定位槽的过盈配合，或者少量的耐高温粘接剂完成固定，部分对可靠性要求更高的场景，也会在基座上预留微型的安装孔位，用小规格螺丝完成锁附。结构的所有棱角位置都做了圆角过渡处理，一方面是为了避免装配过程中划伤操作人员的手部，另一方面也是为了减少注塑或者机加工过程中的应力集中点，提升零件的整体结构强度。在材料选择上，这类支撑结构多采用耐温等级达到B级以上的绝缘工程塑料，既可以满足绕组与安装基座之间的绝缘耐压要求，也能承受绕组长期通电产生的温升，不会因为温度升高出现结构软化变形的问题。实际建模过程中，需要重点关注圆柱部分与基座的同轴度要求，还有环形通孔的圆柱度误差，这些形位公差会直接影响后续磁芯与绕组的装配顺畅度，以及最终成品电源的电气性能表现，很多新手在做这类结构建模的时候，容易忽略加强筋与圆柱面连接位置的圆角处理，导致实际生产的时候这个位置出现缩痕，或者应力集中导致的零件开裂，这些细节都是在实际工程应用中需要反复验证优化的点。另外，结构的重量控制也很重要，在满足结构强度的前提下，尽可能减少不必要的材料堆积，既可以降低零件的生产成本，也能减少整个电源模块的整体重量，适配更多轻量化的设备安装需求。
