电源变压器配套异形结构固定支座

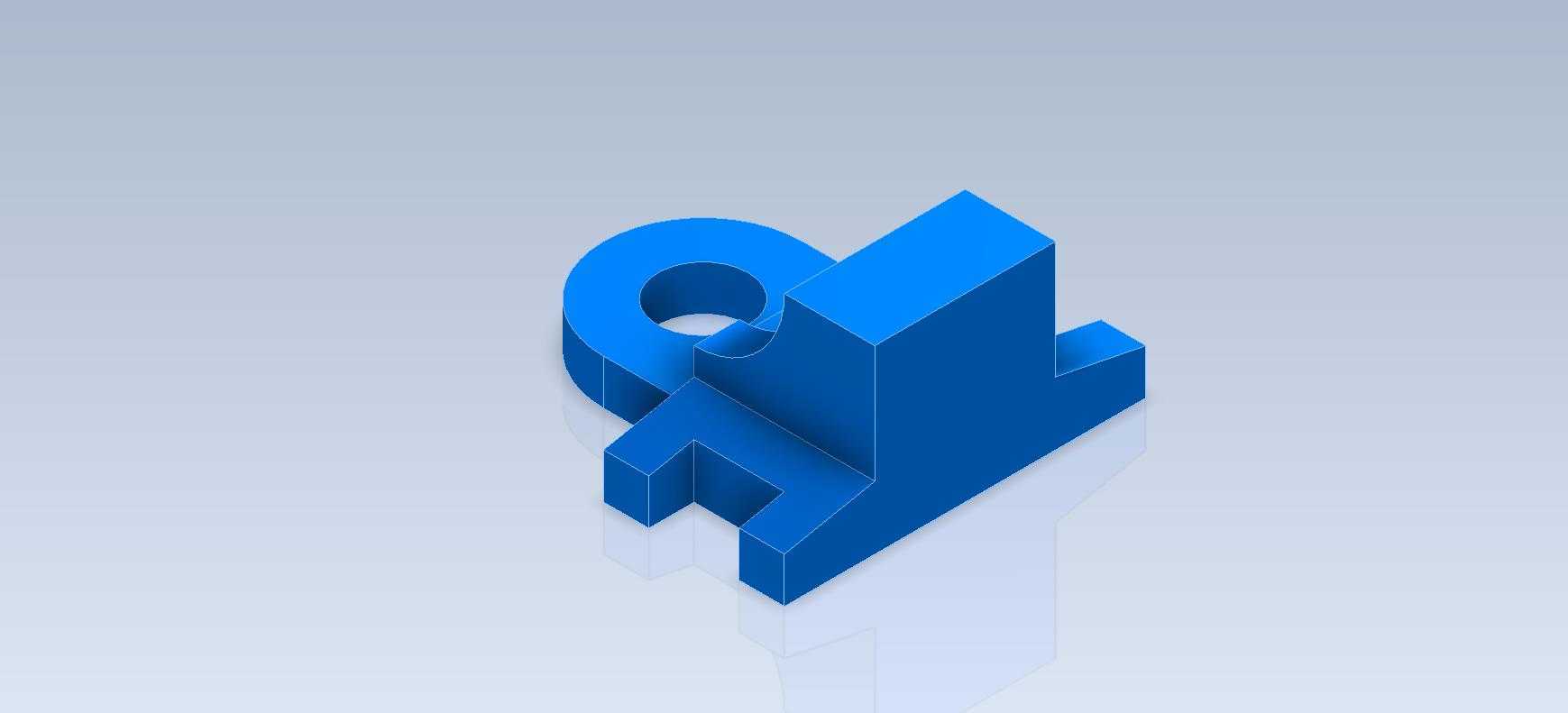

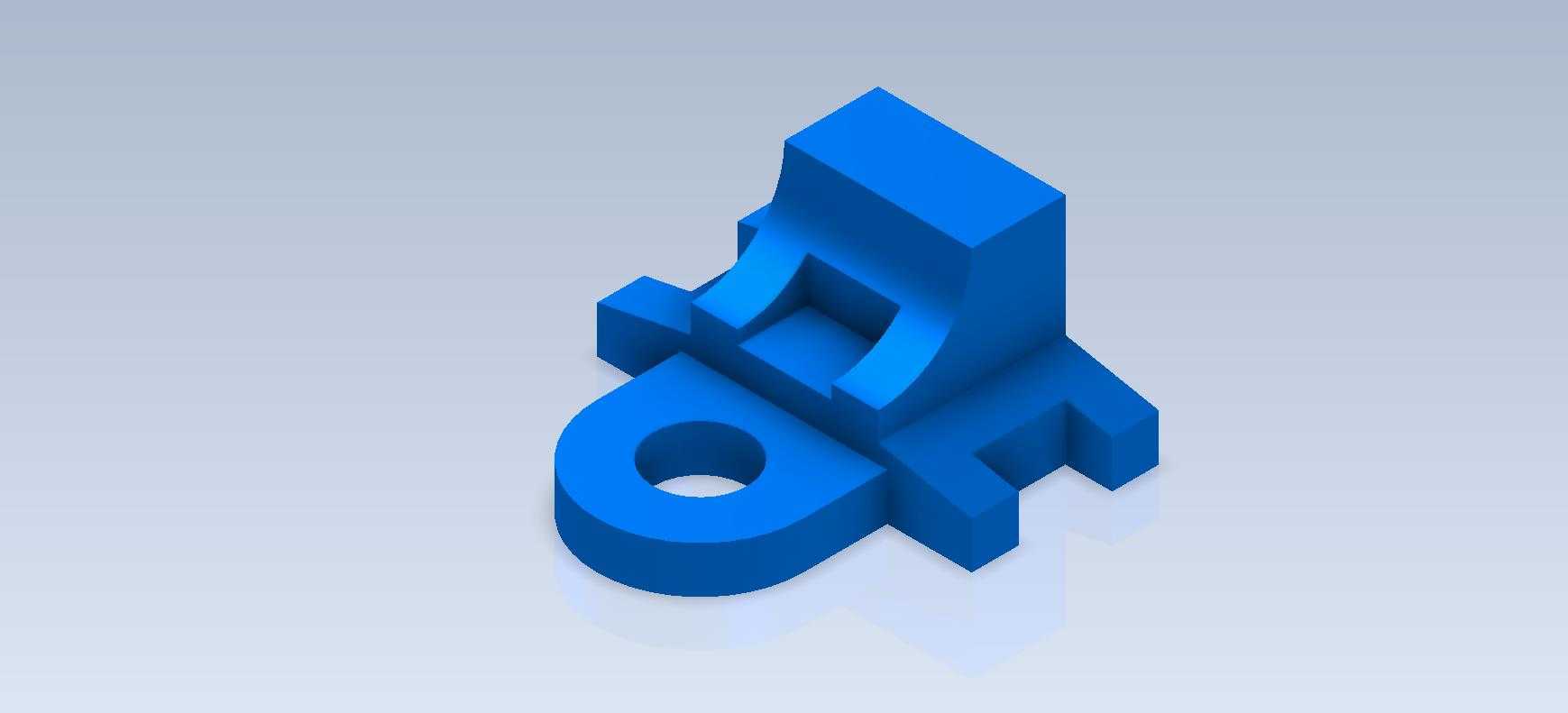

　　在小功率电源变压器的装配场景里，这类异形结构固定支座属于配套安装的核心承载零件，主要承担变压器本体与安装基面之间的连接定位、载荷传递作用，常见于桌面式工控电源模块、小型仪器内置供电单元的安装结构中，能够在有限的设备内部空间里，同时实现定位卡合、螺栓紧固、走线避让等多重功能，避免变压器工作时因振动产生位移，也能减少本体与周边金属结构的硬接触磨损。从结构设计逻辑来看，这个零件采用一体化注塑或金属铣削成型的思路，整体没有多余的分体拼接结构，所有功能特征都在单一坯体上直接加工成型，减少了装配环节的公差累积。

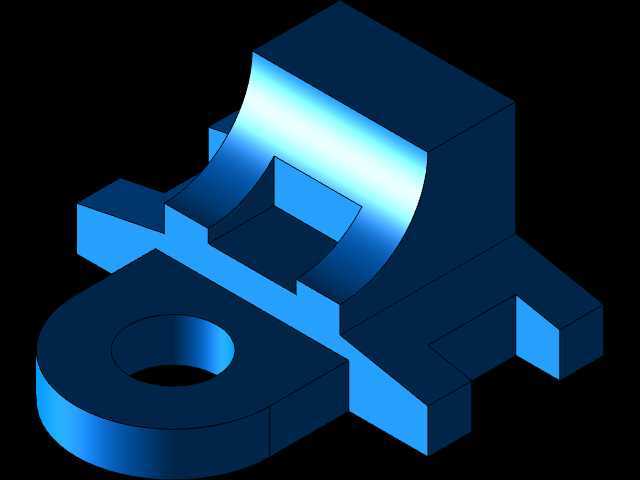

　　下部带通孔的圆环结构是核心的安装固定位，通孔尺寸适配常规的M3-M4规格紧固螺栓，圆环端面做了微小的沉台设计，能够让螺栓头完全沉入结构内部，不会突出安装面干涉变压器本体的放置，圆环的厚度根据常见小功率变压器的自重载荷做了匹配，常规100W以内的电源变压器安装后，不会出现结构形变或断裂问题。上部的凸起卡合结构是针对特定型号变压器外壳的定位槽设计的，两侧的弧形凸台刚好能卡入变压器底座的对应凹槽内，装配时不需要额外调整对位，直接卡入后就能限制变压器在水平方向的四个自由度，只需要配合下部的螺栓紧固，就能完成整个变压器的固定，相比传统的平板式安装支座，这种卡合结构能减少至少两颗紧固螺丝的使用，也降低了装配时的对位难度。

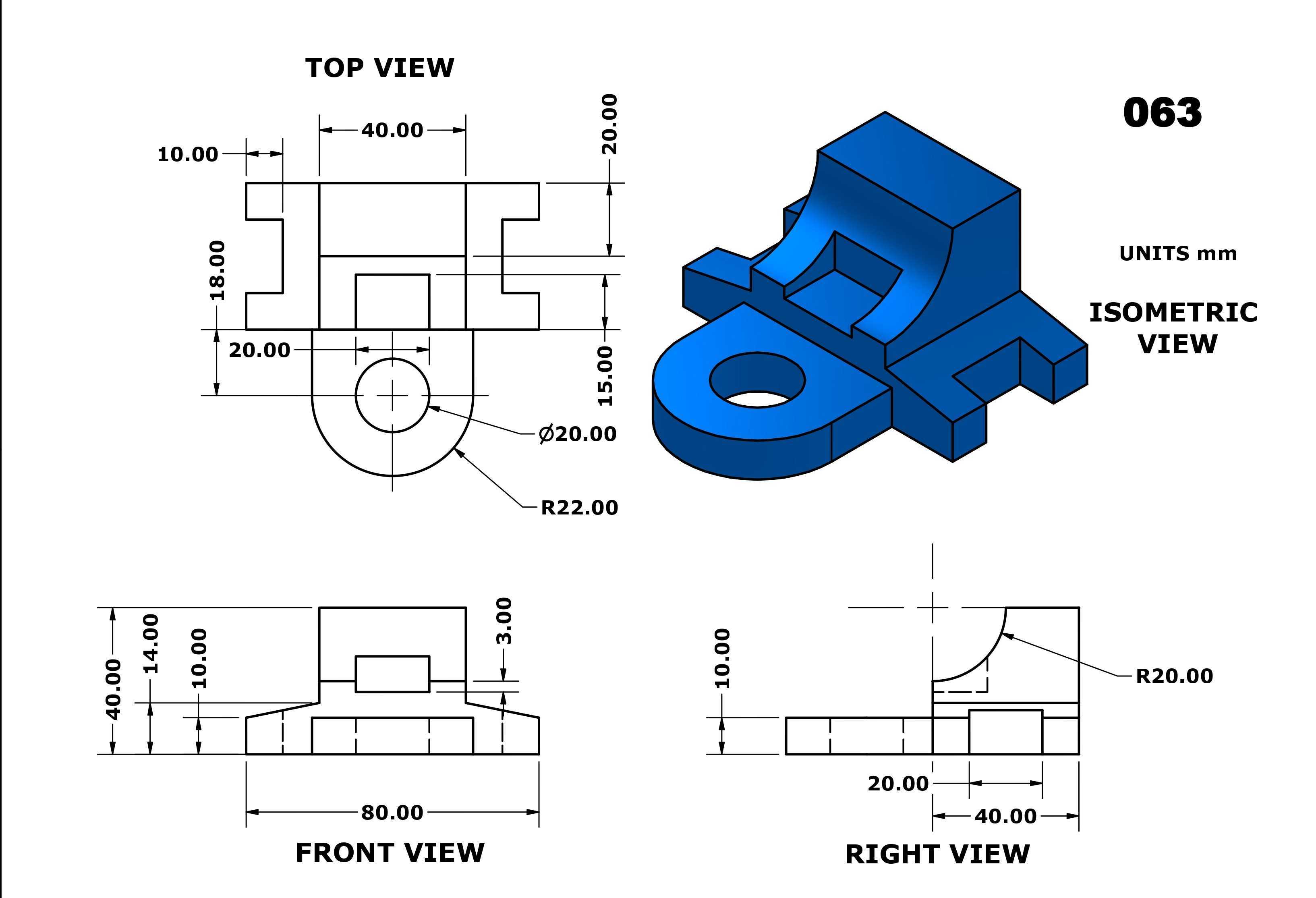

　　侧面延伸出的两个凸耳结构，是为了适配周边电路板的安装避让，凸耳的高度刚好和变压器底部的走线空间匹配，不会压迫变压器引出的漆包线或绝缘护套，同时凸耳的端面可以作为辅助点胶位，在有抗振要求的场景下，可以通过点胶进一步强化支座与安装基面的连接强度。从安装边界尺寸来看，整个零件的最大外轮廓尺寸控制在较小范围内，不会占用过多的设备内部空间，下部圆环的中心到上部卡合结构的定位面距离，经过了公差匹配，刚好适配对应型号变压器底座的安装孔位偏差，允许±0.2mm的装配公差，降低了批量生产时的零件加工精度要求。

　　结构的所有转角处都做了圆角过渡，没有尖锐的直角，一方面是避免加工时的应力集中，提升零件的结构强度，另一方面也防止装配时划伤变压器的绝缘外壳或操作人员的手部。在实际建模过程中，这类零件的特征构建顺序需要遵循从基础基体到细节特征的逻辑，先绘制下部圆环与上部基体的融合截面，拉伸得到主体结构后，再添加两侧的弧形卡合凸台与侧面的避让凸耳，最后处理通孔、沉台、圆角等细节特征，所有特征的草图都需要做完全约束，避免后续修改参数时出现特征报错，同时要注意不同特征之间的布尔运算逻辑，防止出现零厚度几何体的建模错误。这类结构虽然看起来造型简单，但每一处特征都对应实际装配中的具体需求，没有多余的装饰性结构，完全服务于电源变压器的安装固定功能，在小型供电模块的结构设计中，这类定制化的固定支座往往能大幅提升装配效率，同时提升设备整体的结构可靠性。
