小型建筑施工用物料吊运升降机结构

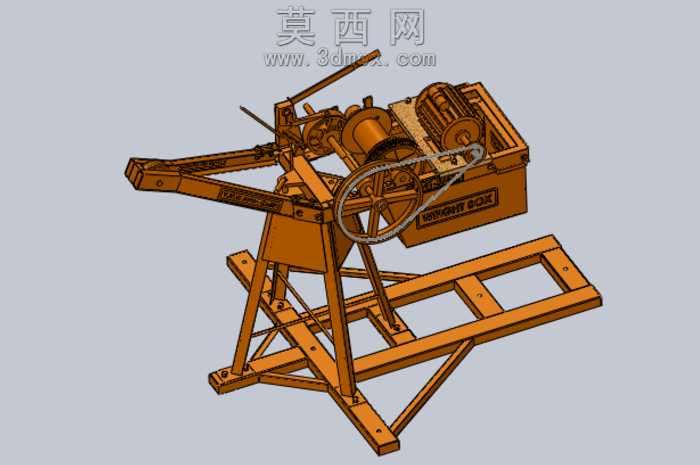

本作品为面向小型建筑施工场景的物料吊运升降机三维建模成果，建模过程中严格遵循机械设计规范，对设备各组成部分进行1:1等比例还原，完整呈现设备的装配逻辑与结构细节。建模阶段首先搭建底部支撑框架，采用型钢拼接的矩形底座结构，通过斜向支撑肋强化框架整体抗扭、抗弯性能，确保设备放置与作业时的结构稳定性，底座上预留的安装孔位完全匹配卷扬机构、传动组件的装配定位需求，避免装配干涉问题。吊臂部分采用变截面桁架式结构设计，在保证吊臂承重强度的同时尽可能降低结构自重，吊臂与底座支架的铰接位置设计有可调节锁止结构，可根据实际作业需求调整吊臂仰角，适配不同高度、不同距离的物料吊运作业场景。传动系统部分完整还原了手动操作杆、链轮链条传动副、卷筒组件、制动结构的装配关系，链轮与链条的啮合参数、卷筒的绳槽尺寸均经过参数化校验，确保传动路径顺滑无卡滞，制动结构的位置与操作逻辑完全贴合实际人工操作的使用习惯，操作杆的握持角度、行程距离均符合人体工程学设计要求。材质渲染阶段，对设备主体钢结构部分赋予哑光橙红色工业防锈漆材质，还原施工现场起重设备的典型外观特征，对链轮、链条、传动轴等传动部件赋予金属磨砂材质，清晰区分结构件与传动件的视觉差异，对操作手柄部分赋予防滑橡胶材质，提升模型的真实感与细节表现力。整体设计思路围绕小型建筑场景的零散物料垂直运输需求展开，在保证结构强度、作业安全性的前提下尽可能简化设备结构，降低设备制造成本与操作门槛，模型完整保留了所有零部件的装配约束关系，可直接用于结构校验、作业演示、改进设计等场景，能够直观呈现该类小型吊运升降机的工作原理与结构组成。
