卡特彼勒轮式装载机整机结构三维设计

　　本次完成的轮式装载机三维结构设计，主要面向散料堆场、矿山采场、基建工地、市政清障等多场景作业需求，这类设备是工程领域里兼顾机动性与铲装效率的核心装备，日常可完成砂石、煤炭、渣土、矿石等散状物料的铲掘、装卸、转运作业，更换适配属具后还可承担轻度推平、重物起吊、场地清理等拓展任务，是基建、矿山、物流场站里出勤率极高的通用工程装备。设计过程中优先梳理了整机的作业边界：常规铲装作业时最大卸载高度匹配常见4.5米级货运车厢栏板高度，卸载距离满足作业时轮胎与料堆、车厢的安全间距，避免作业过程中轮胎剐蹭料堆或车厢结构；整机最小转弯半径控制在6米级，适配狭窄堆场、乡镇基建工地的狭小转向空间，轮距与轴距参数经过反复校核，

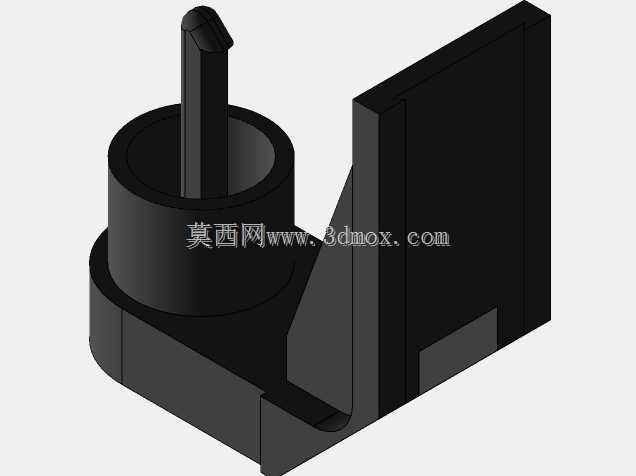

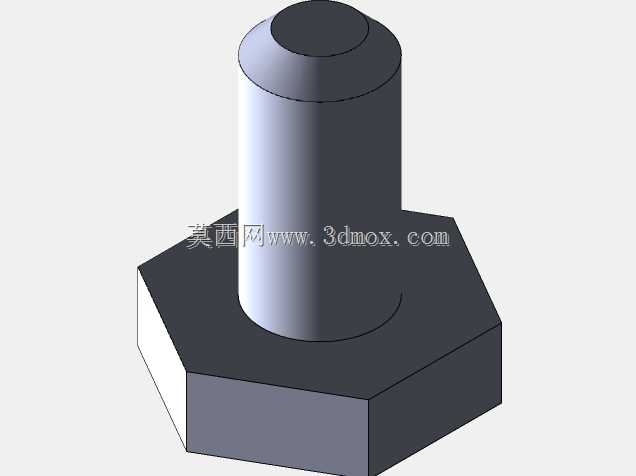

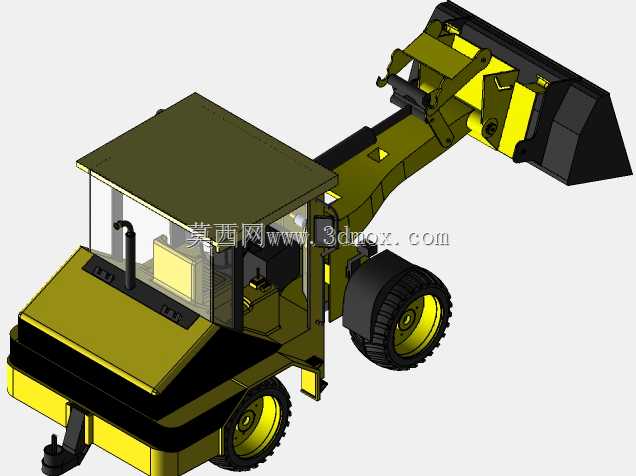

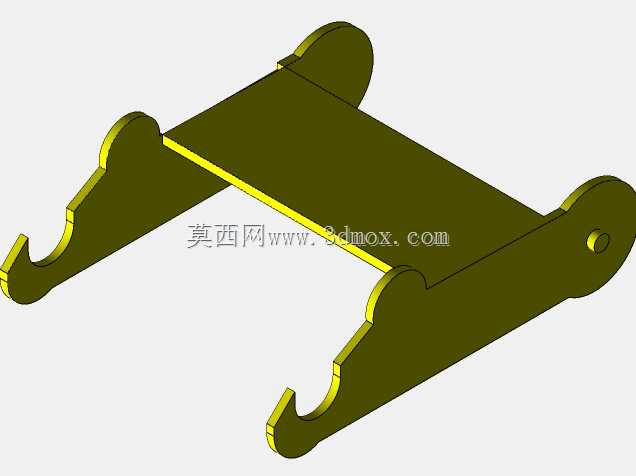

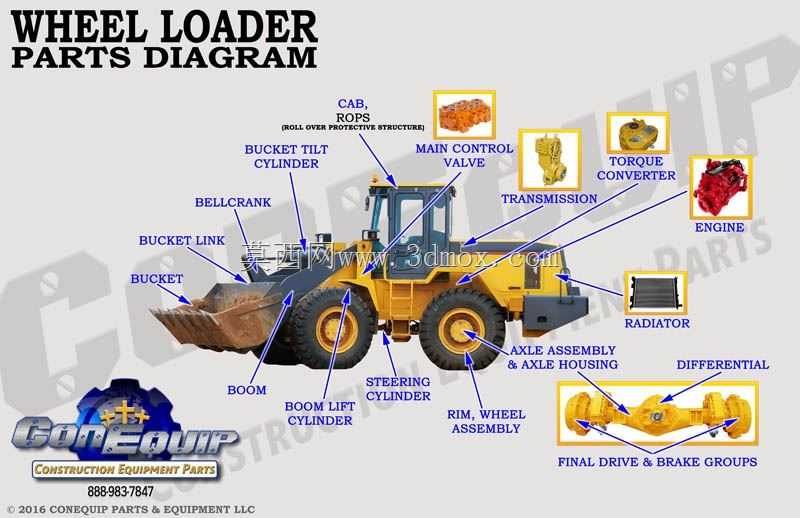

　　保证满载铲掘时整机纵向稳定性系数符合工程安全要求，不会出现前倾失稳风险，同时高速转场时的横向侧倾稳定角满足轮式工程车辆的通行安全标准。整机结构分为行走底盘、动臂举升机构、铲斗工作装置、驾驶室总成、动力舱布置几个核心模块，建模过程中先从铰接式车架的连接铰点入手，确定前后车架的铰接位置与转向油缸的安装点位，铰接点处预留了足够的轴承安装位与润滑通道，保证转向动作灵活的同时，降低日常维护的拆装难度。动臂机构采用反转六连杆结构设计，这类结构的平移性较好，举升过程中铲斗角度变化量控制在合理区间，能减少物料撒漏，建模时对每个铰点的受力路径做了结构强化，动臂板材的厚度根据不同受力段做差异化设计，高应力区采用加厚板材并布置加强筋，非受力区做合理减重，

　　兼顾结构强度与整机自重控制。铲斗部分根据常规散料作业的堆装特性设计斗容，斗刃部分做了耐磨衬板的安装位预留，斗齿采用可更换式结构，方便后期磨损后快速替换，不需要整体更换铲斗结构，降低运维成本。行走系统的轮边减速结构、制动管路布置、转向桥的安装接口都在模型里做了完整还原，轮胎选用工程专用深花纹轮胎，模型里还原了轮胎的花纹结构与安装轮辋的配合尺寸，保证装配时不会出现干涉问题。动力舱的布置充分考虑了散热需求，散热器、发动机、液压油箱、燃油箱的安装位置做了合理排布，预留了足够的检修空间，日常保养时可以直接触及滤芯、油位检查口等点位，不需要拆解过多外围结构。驾驶室部分按照人机工程要求布置操作位，视野范围覆盖铲斗作业全区间与前轮周边区域，

　　减少作业盲区，驾驶室的安装支座做了减震结构预留，可缓冲作业过程中的颠簸振动，降低操作人员的疲劳感。建模过程中对所有运动部件做了干涉检查，举升、收斗、转向全行程范围内没有结构剐蹭问题，所有安装孔位、连接法兰的尺寸都按照通用工程标准做了匹配，后续如果要做工程图导出、结构仿真分析、虚拟装配验证都可以直接基于该模型开展，也可作为同类型装载机改型设计的基础参考框架，调整斗容、轴距、举升行程等参数即可快速衍生出适配不同作业场景的变型机型。
