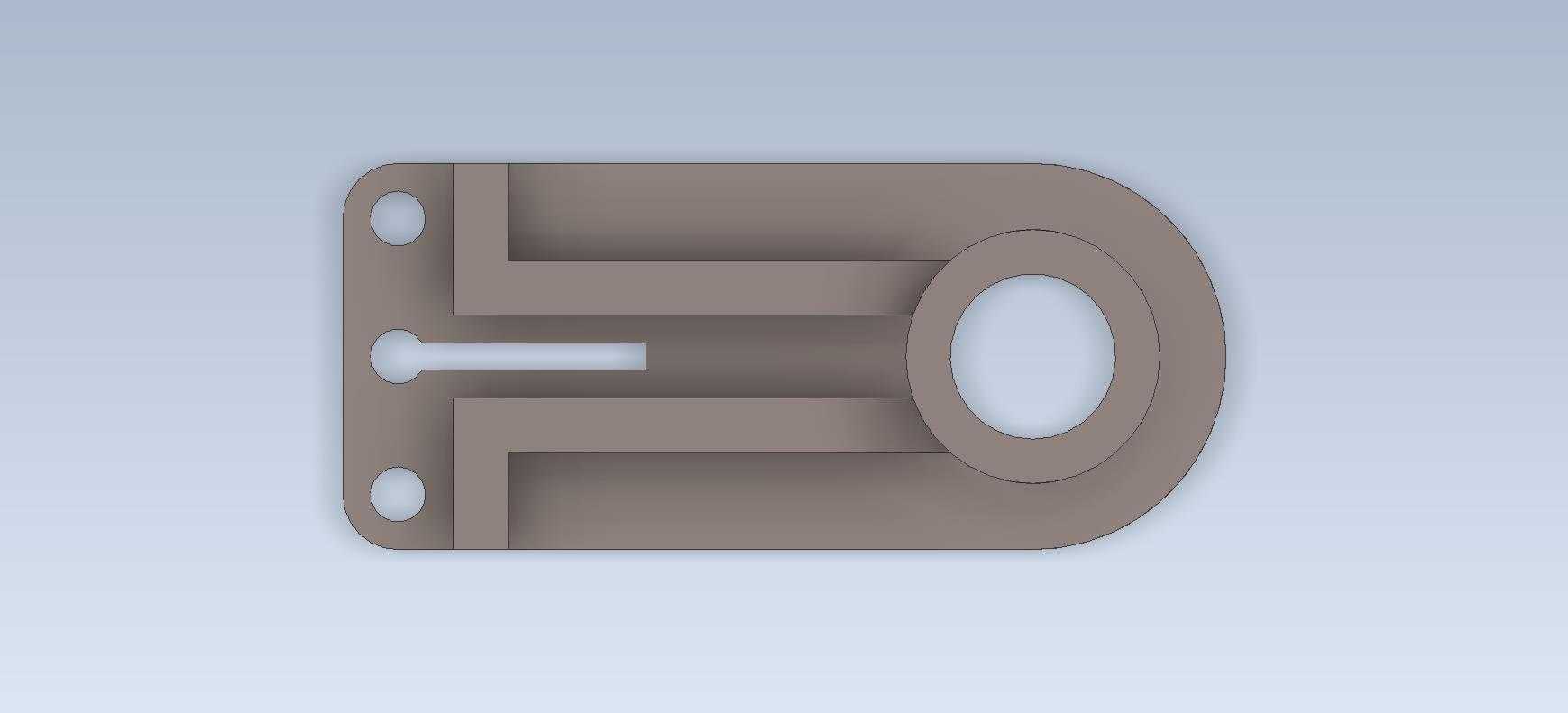

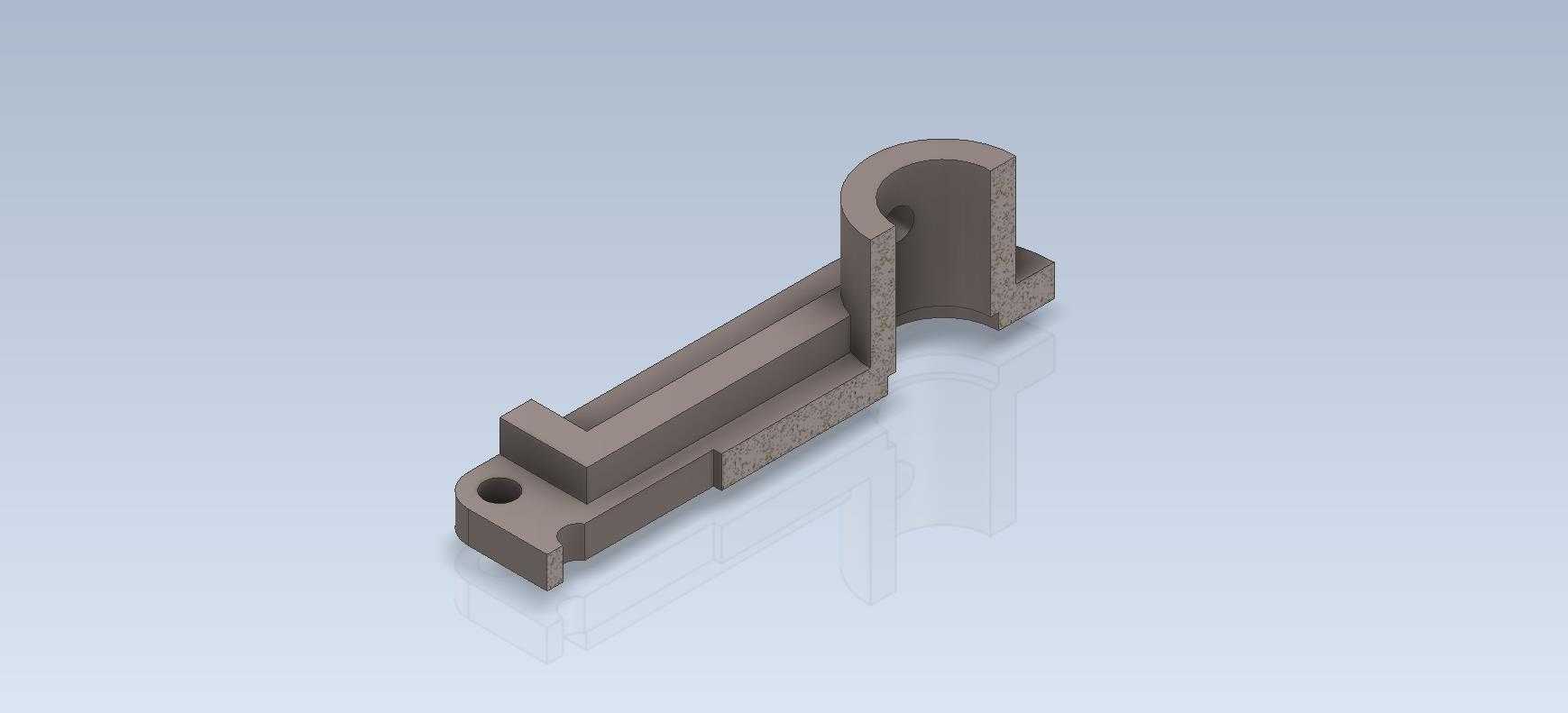

带立式圆柱座的滑槽式安装基座结构

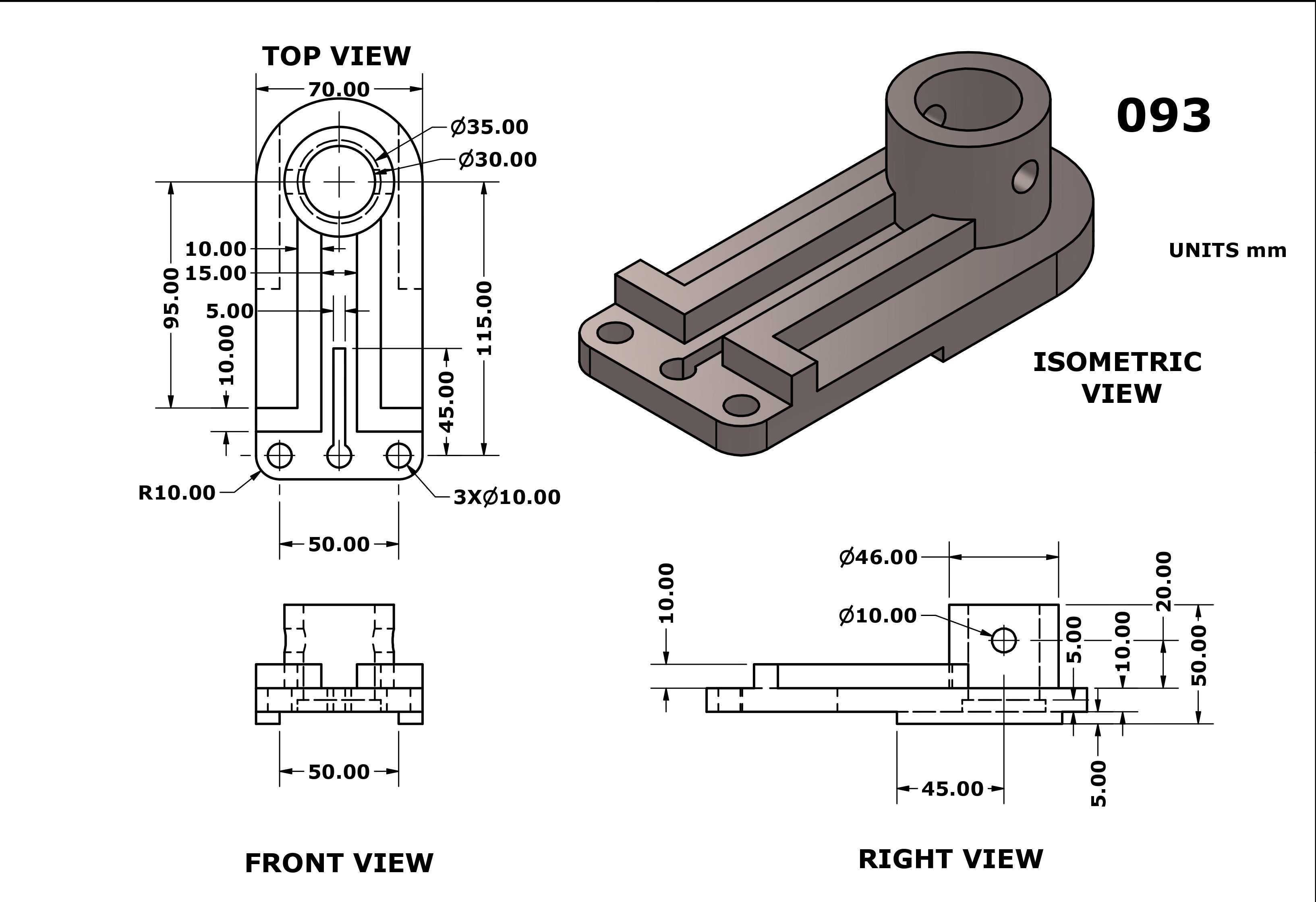

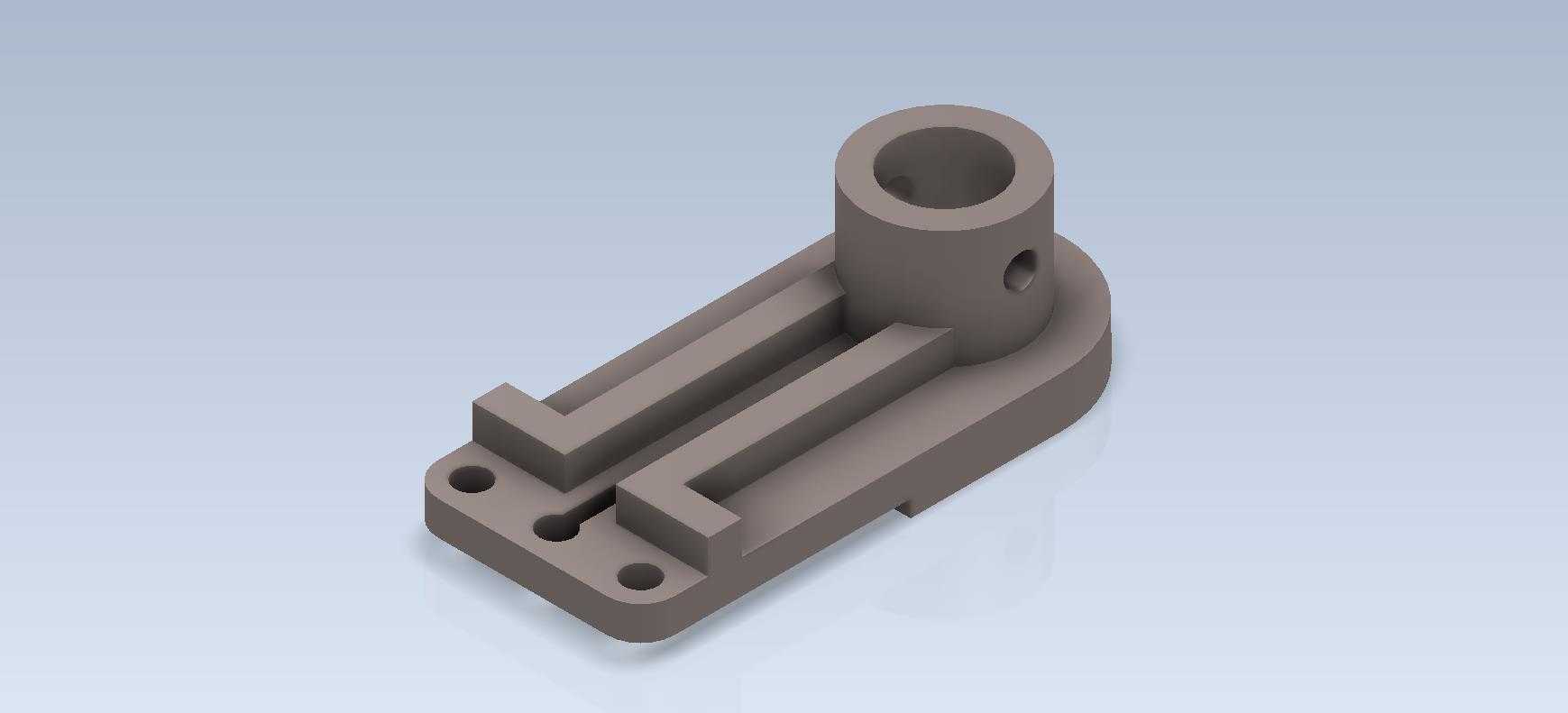

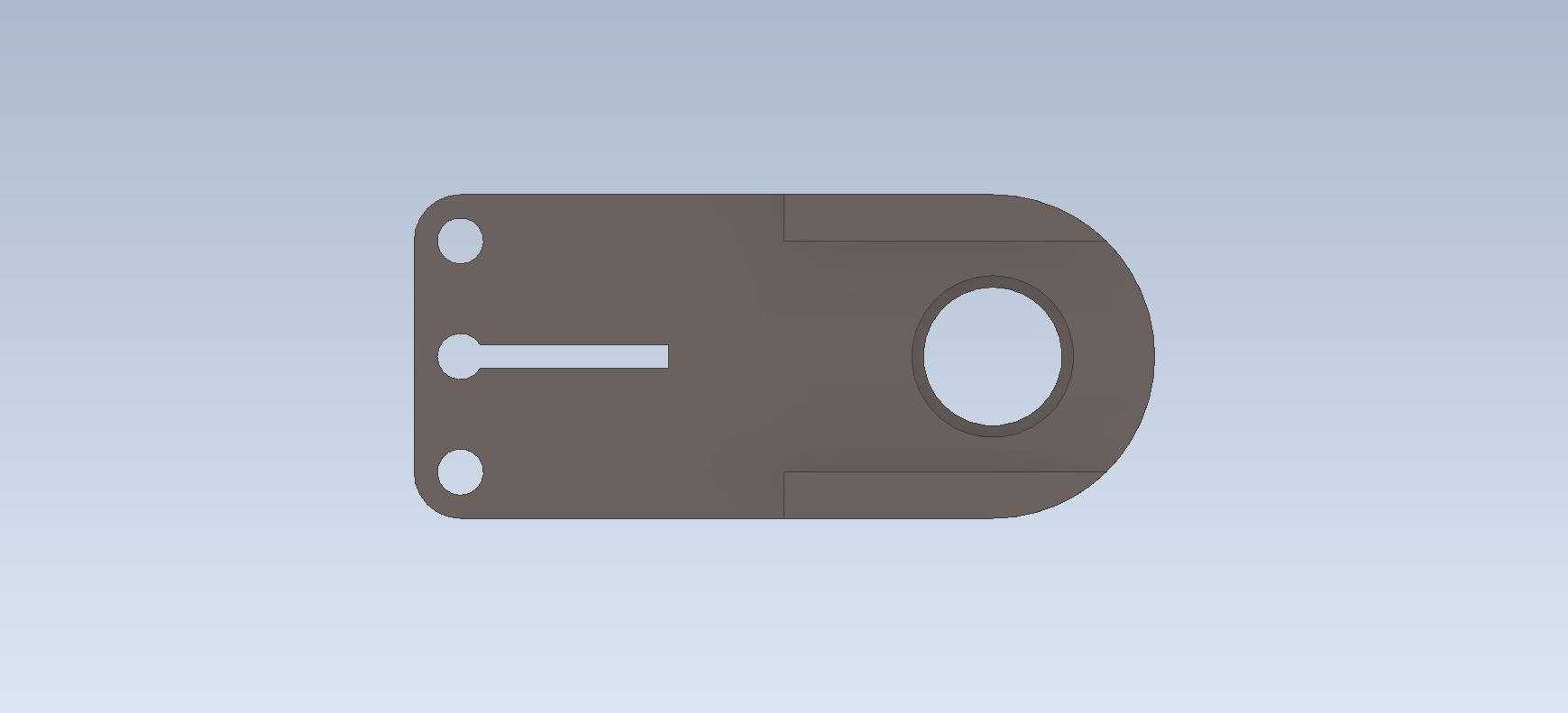

　　底座上开设的两条平行通槽是整个零件的调整核心，槽宽尺寸按照常用的内六角圆柱头螺钉规格设计，槽的长度覆盖了常规工位调整的行程范围，安装时螺钉穿过滑槽与下方的安装平台预紧，即可推动整个支座沿槽的方向滑动调整位置，位置确认后再拧紧螺钉完成固定，相比固定式孔位的支座，这种结构能抵消一部分安装面的加工位置误差，降低装配时的配作工作量。底座两端分布的沉头安装孔，是用于滑槽调整到位后的辅助加固，当设备运行存在持续振动的工况下，配合滑槽内的紧固螺钉形成多点固定，避免长期运行后支座出现位置偏移。这款零件属于小型机械装配体系里的定位安装类构件，日常在轻工自动化生产线的小型工位夹具、桌面级实验设备的功能模块固定场景中十分常见，核心作用是为配套的轴类杆件提供垂直方向的安装支撑，同时通过底座自带的滑槽结构实现横向位置的灵活调整，适配不同工位的装配间距需求。从结构细节来看，零件整体分为底座与立式支撑柱两个核心功能段，底座采用近似长圆形的扁平轮廓，边缘做了均匀的圆角过渡，避免装配过程中锐边划伤操作人员或配套线缆。

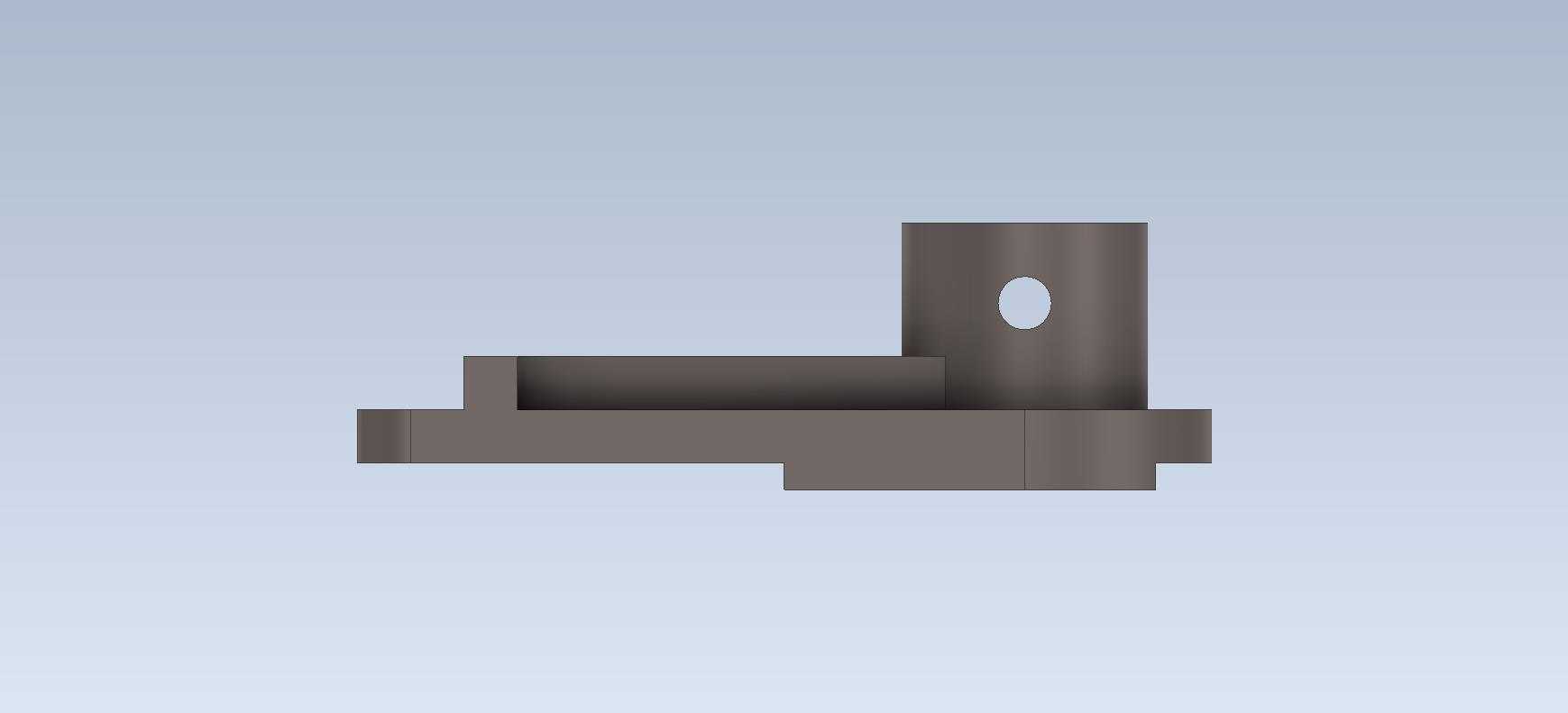

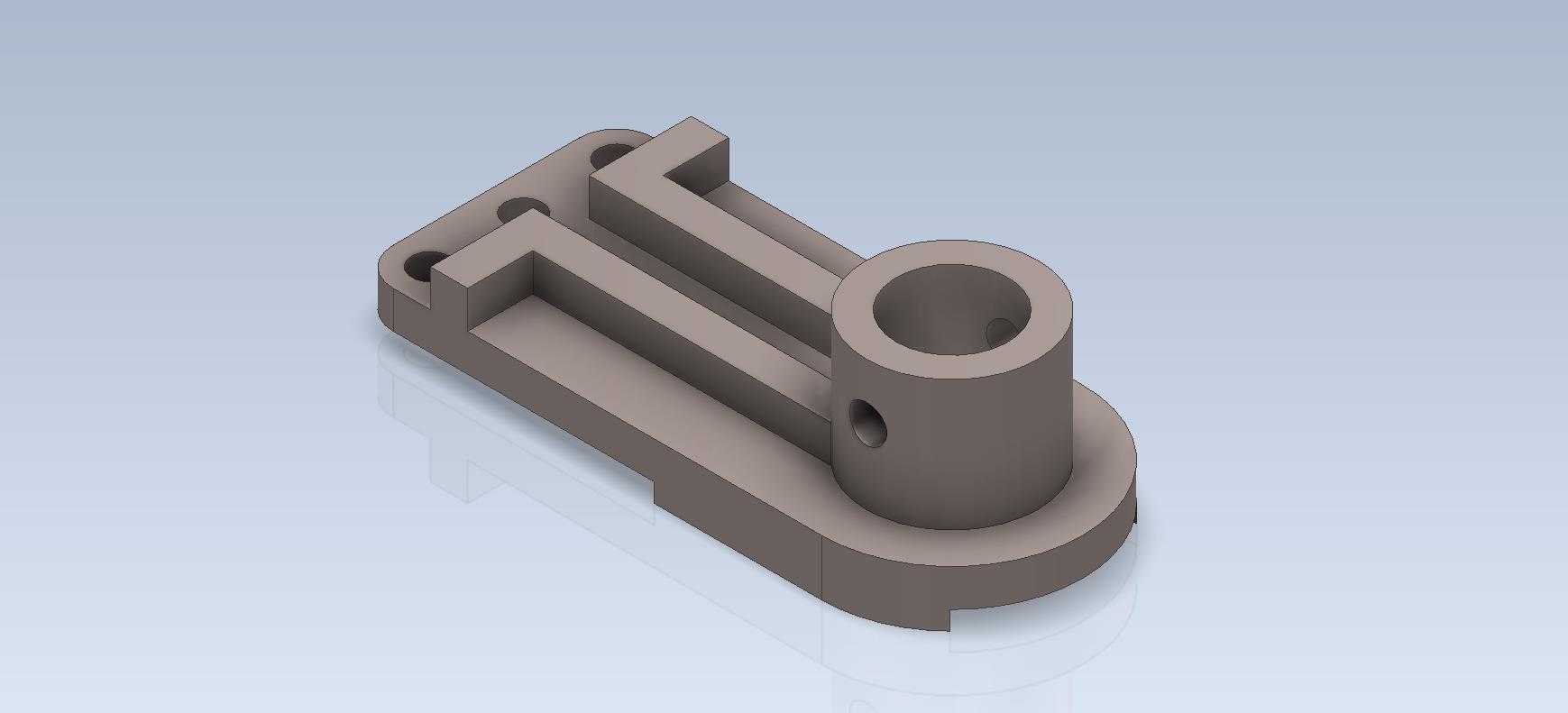

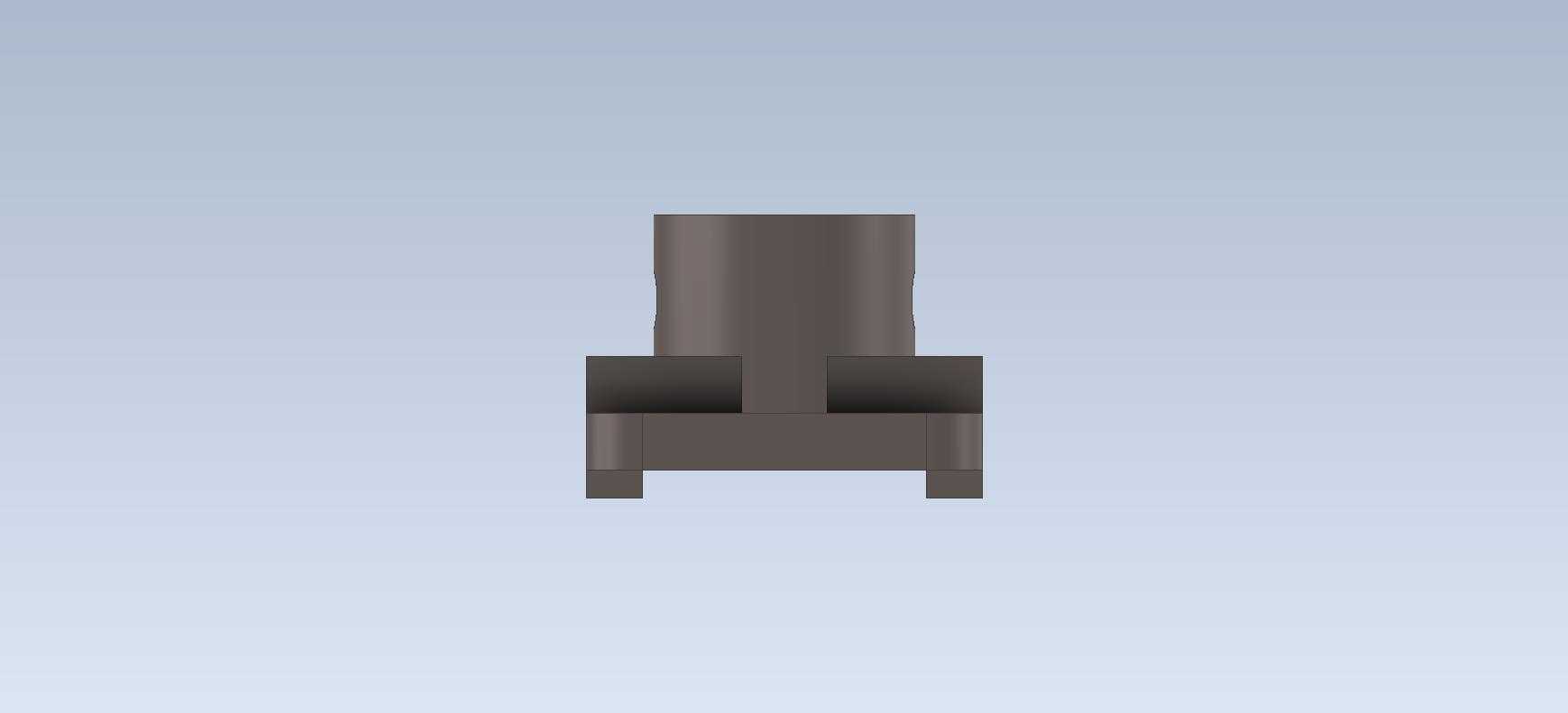

　　立式支撑柱位于底座一端的上方，与底座采用一体化结构设计，支撑柱中心开设的通孔为贯穿式设计，孔的内径按照配套导向轴的公差等级加工，可直接穿入光轴实现垂直方向的导向或支撑，柱身侧面开设的径向螺纹孔用于安装紧定螺钉，穿入的轴件调整到合适高度后，拧紧紧定螺钉即可锁定轴的位置，防止轴件工作过程中出现轴向窜动。支撑柱与底座的衔接位置做了加厚的过渡圆角，这个细节设计是为了分散立柱承受的侧向弯矩，避免长期受侧向力时衔接位置出现应力集中导致断裂，在建模过程中这个圆角的尺寸需要匹配立柱的壁厚与底座厚度，不能随意设置，否则要么起不到应力分散的作用，要么会干涉底座上滑槽的安装空间。

　　从安装边界来看，零件的整体高度控制在小型工位的操作空间范围内，底座的宽度适配常规20系列铝型材的安装面，不需要额外增加转接板即可直接固定在型材搭建的设备机架上，支撑柱的中心孔轴线与底座安装面的垂直度公差需要控制在0.02mm以内，否则穿入的轴件会出现倾斜，影响后续装配的功能件运行精度。设计这类零件的时候，首先要明确实际工况下的负载大小，如果是用于承载传感器、小型气动元件这类轻负载场景，零件的壁厚可以按照常规经验值选取，如果需要承载较重的功能模块，就需要适当增加支撑柱的壁厚以及底座的厚度，同时校核滑槽位置的挤压强度，避免紧固时螺钉压溃滑槽边缘导致固定失效。

　　另外底座底部需要设计0.2mm左右的凹空面，只保留边缘的接触环带，这样可以降低底座安装面的平面度加工要求，即使安装平台存在轻微的平面度误差，也能保证支座安装后不会出现翘曲，保证支撑柱的垂直度符合要求。在实际建模练习过程中，这类零件的建模逻辑遵循从下到上的特征顺序，先绘制底座的轮廓草图拉伸生成底座基体，然后绘制滑槽与安装孔的草图进行切除，再在底座对应位置绘制支撑柱的圆轮廓拉伸生成立柱，之后切除中心通孔与侧面的螺纹孔，最后添加所有的过渡圆角与倒角，建模过程中需要注意各个特征的草图约束完全定义，避免后续修改参数时出现特征报错，同时所有的安装孔位、槽宽尺寸都要符合对应的紧固件标准，不能随意设定非标准的尺寸，否则设计出的零件无法直接用于实际装配。这类基座零件虽然结构不算复杂，但是是机械结构里最常用的基础构件之一，很多自动化设备的可调工位都会用到类似结构，掌握这类零件的设计要点，能有效提升小型设备模块化设计的效率，减少装配调试阶段的调整工作量。
