立式带座铰接支撑座结构练习建模

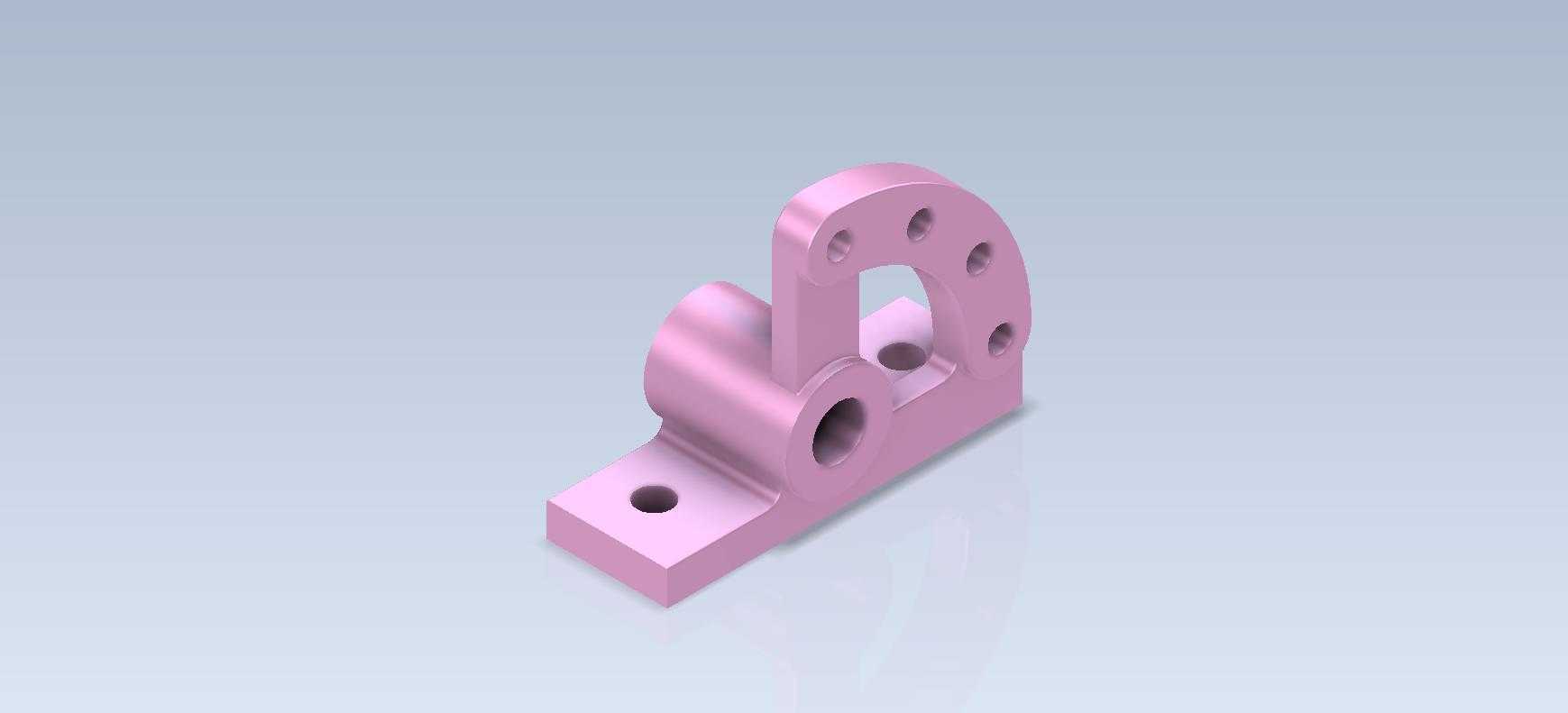

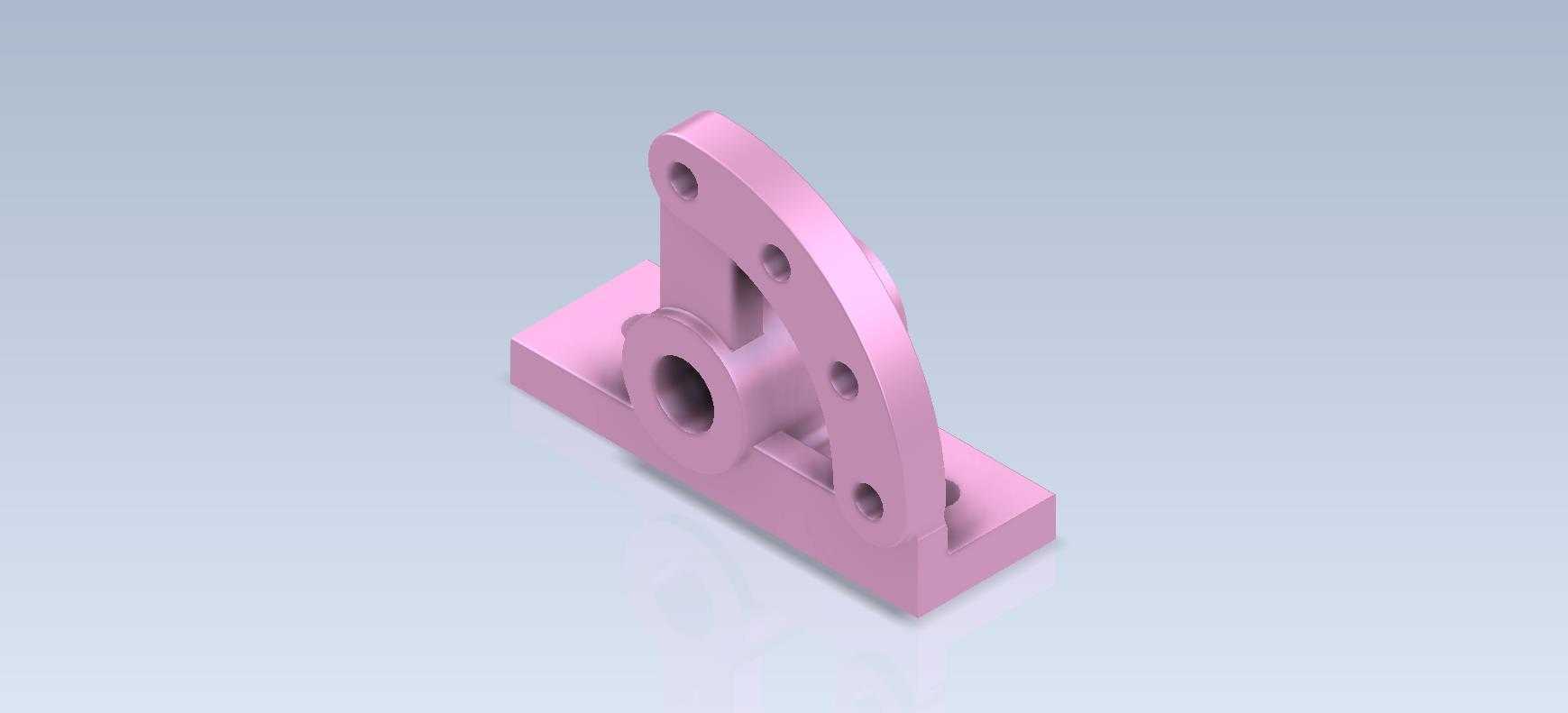

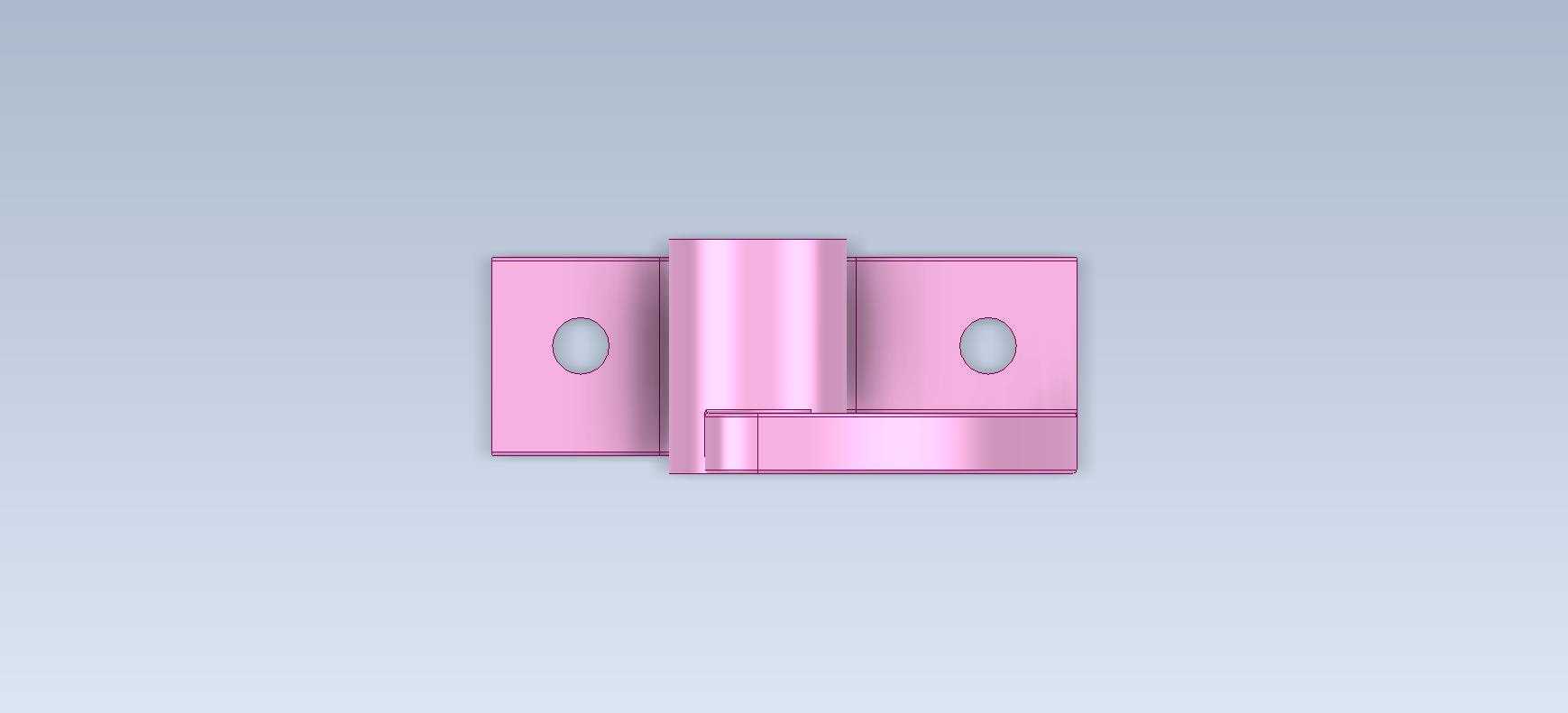

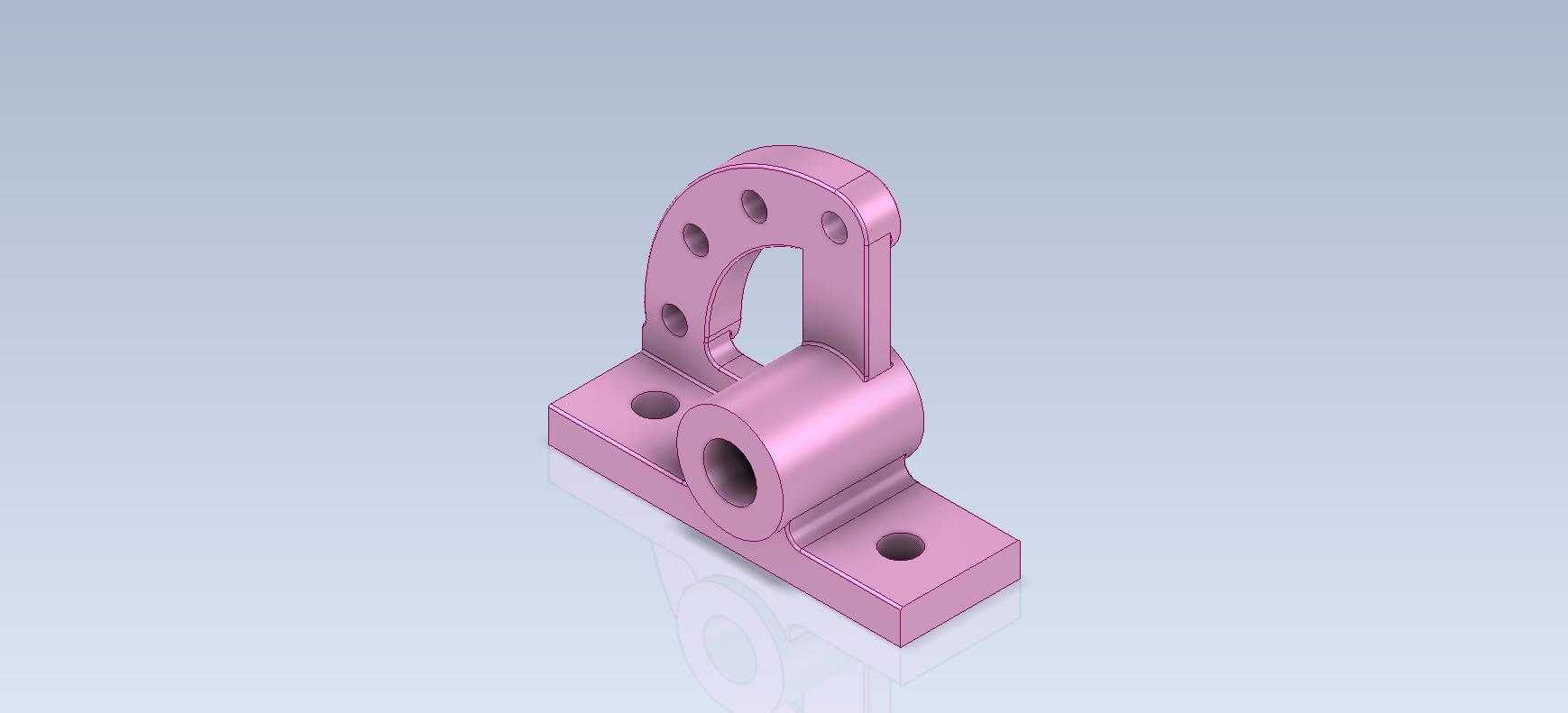

　　本次建模的立式带座铰接支撑件，属于机械传动系统中常见的铰接定位类零部件，日常多应用在轻工自动化生产线的连杆摆动机构、小型工装夹具的翻转定位模块、输送线的挡停摆臂支撑位等场景，核心作用是为摆动类杆件提供稳定的回转支撑基准，同时通过底部的安装基座将载荷均匀传递到设备安装面，避免铰接点受力集中导致的结构变形。从结构功能拆分来看，零件分为底部安装基座、立式支撑立板、中部铰接轴孔三个核心功能区，底部基座为矩形块状结构，底面设计为全平面加工基准，安装时可直接贴合设备安装台面，基座上预留的安装孔位可通过内六角螺栓完成锁紧固定，安装孔的孔距设计参考了常规小型自动化设备的型材安装孔间距，适配2020、3030等常用工业铝型材的安装孔位，也可直接固定在钢板加工的设备台面上，安装边界的长宽尺寸控制在常规小型支撑件的适配范围内，不会占用过多设备安装空间。

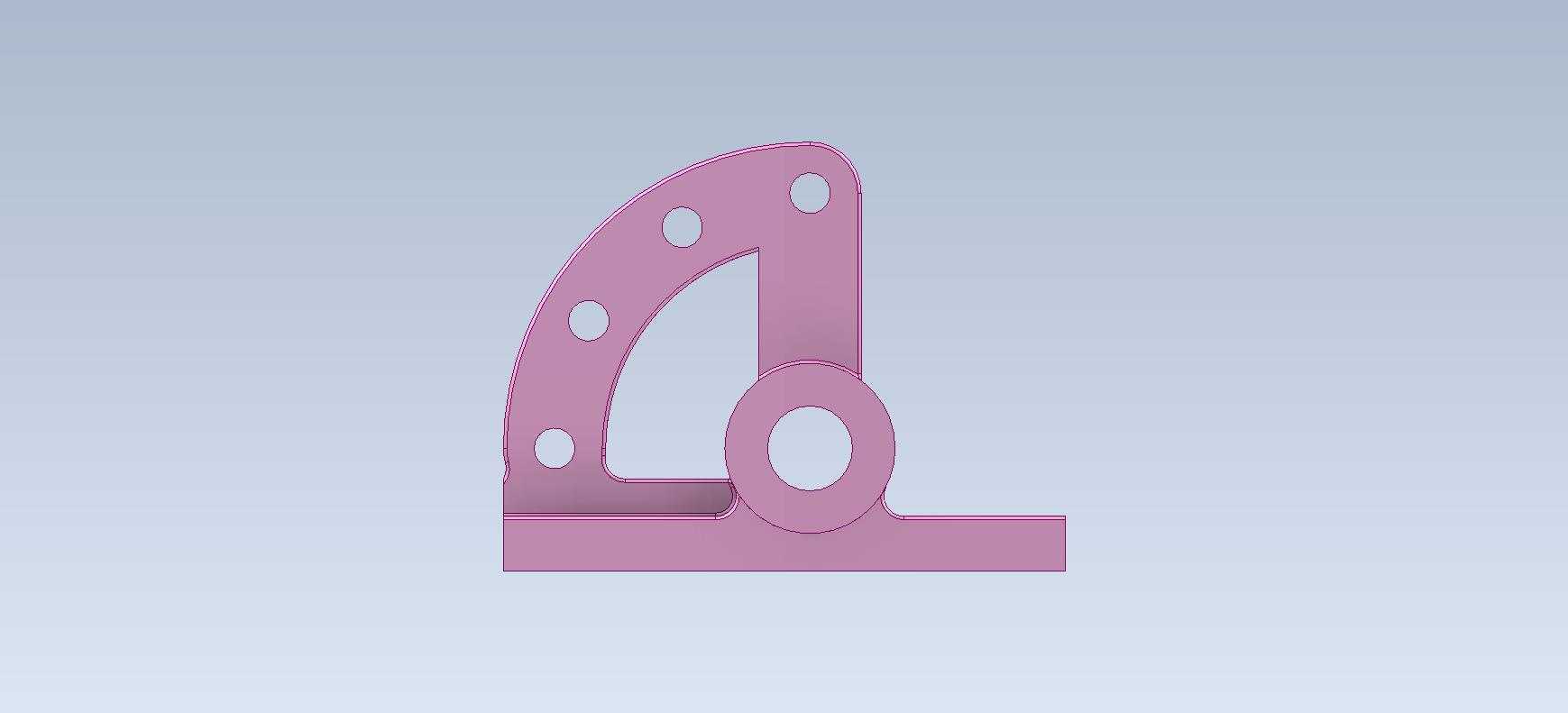

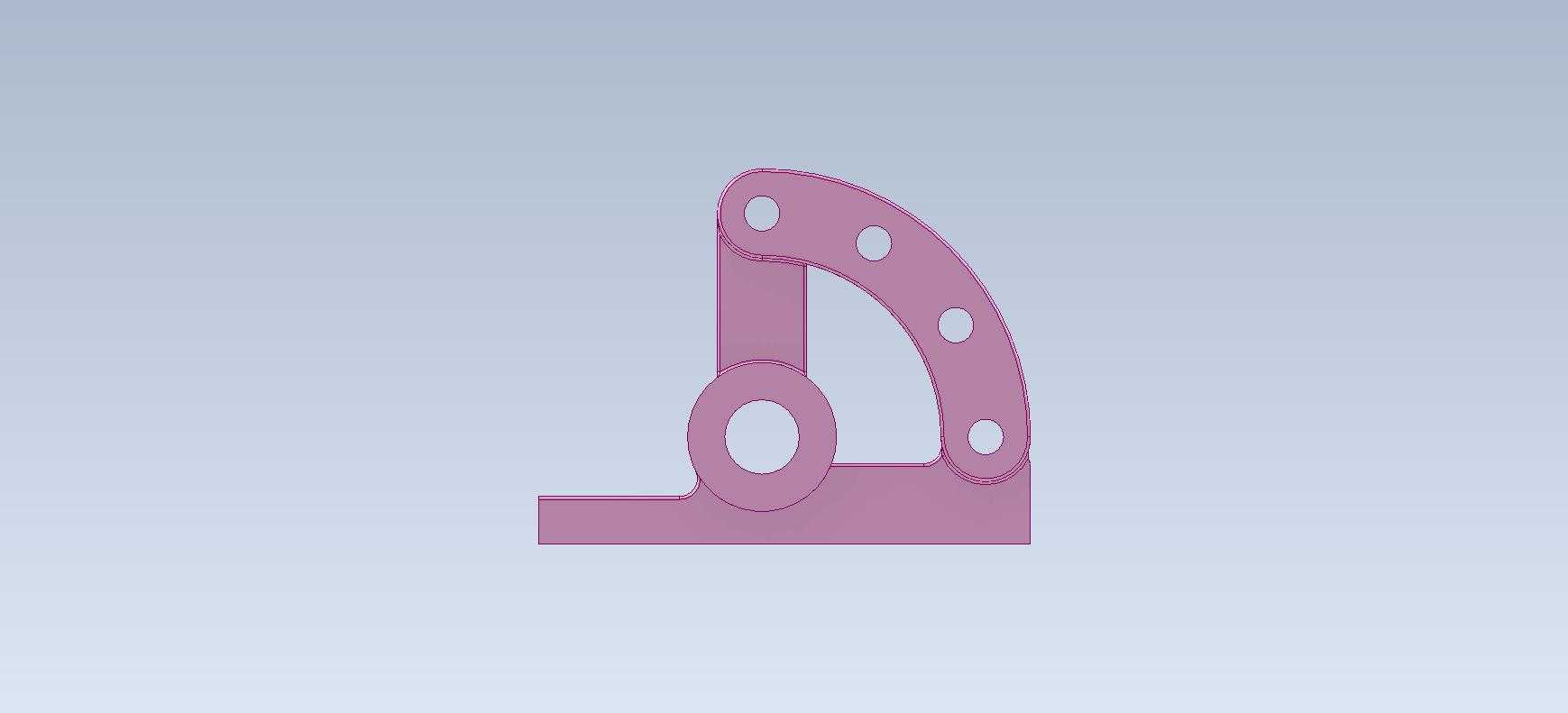

　　立式支撑立板采用变厚度圆弧过渡结构，从基座位置向上延伸的过程中，板厚根据受力分布做了渐变处理，靠近铰接轴孔的受力集中区域板厚更大，向边缘延伸的区域逐步减薄，既保证了铰接位置的结构强度，又尽可能降低了零件整体重量，立板上分布的多个减重孔并非随意开设，每个孔的位置都经过受力路径校核，避开了立板从基座到铰接孔的主受力筋方向，不会对整体结构刚性造成负面影响，同时圆弧状的立板外轮廓可以避免安装调试过程中尖锐棱角对操作人员造成划伤，也能减少零件在设备运行过程中与周边摆动杆件的运动干涉。

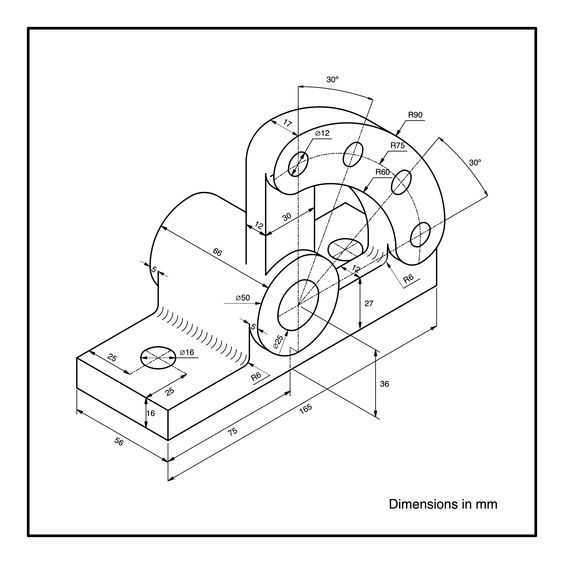

　　中部的铰接轴孔为通孔设计，孔内壁预留了轴承安装的公差余量，可适配常规小型深沟球轴承或者铜套的压装需求，孔的端面加工有定位止口，压装轴承时可以实现轴向定位，避免轴承工作过程中出现轴向窜动，轴孔的中心高度经过标准化设计，适配同系列摆动连杆的回转中心高度，不需要额外加装调整垫片即可满足装配精度要求。建模过程中首先从底部安装基准面开始绘制草图，先确定基座的长宽轮廓与安装孔的位置尺寸，通过拉伸特征生成基座实体后，以上端面为基准绘制立板的截面轮廓，这里需要注意立板与基座衔接位置的圆角过渡，避免直角衔接带来的应力集中问题，立板拉伸完成后，先确定铰接轴孔的中心位置，通过拉伸切除生成轴孔特征，再逐一绘制立板上的减重孔轮廓，切除生成减重孔后对所有锐边做倒圆角处理，倒圆角的半径根据位置不同做区分，安装面的棱边采用小半径倒角去除毛刺，人员易触碰的外轮廓棱边采用稍大半径的圆角做安全处理。这类支撑件在实际应用中需要承受摆动杆件传递的径向载荷与周期性冲击载荷，所以建模阶段就需要考虑后续加工的工艺性，所有孔位的设计都要符合常规钻削、铣削的加工可达性，避免出现无法加工的闭角结构，基座底面的平面度要求在建模时就需要通过基准面的约束明确，保证后续安装时不会出现翘曲问题，立板与基座的衔接位置采用大圆角过渡，既可以降低铸造或者3D打印过程中的应力变形风险，也能提升零件整体的抗疲劳强度，在长期往复载荷作用下不会出现衔接位置断裂的问题。

　　在实际设备选型应用中，这类支撑件的适配场景非常广泛，除了自动化生产线的摆动机构，也可以用在小型检测设备的翻盖支撑位、工装夹具的旋转压紧机构支撑点等位置，只要是需要小范围回转摆动的杆件连接位置，都可以通过调整安装孔距与轴孔尺寸来适配对应的安装需求，建模过程中采用参数化的尺寸驱动方式，后续修改轴孔直径、安装孔距、立板高度等参数时，只需要调整对应草图的尺寸数值即可快速生成适配不同场景的衍生型号，不需要重新绘制整体结构，大幅提升同系列零件的设计效率。
