电源变压器配套异形卡扣基座结构设计

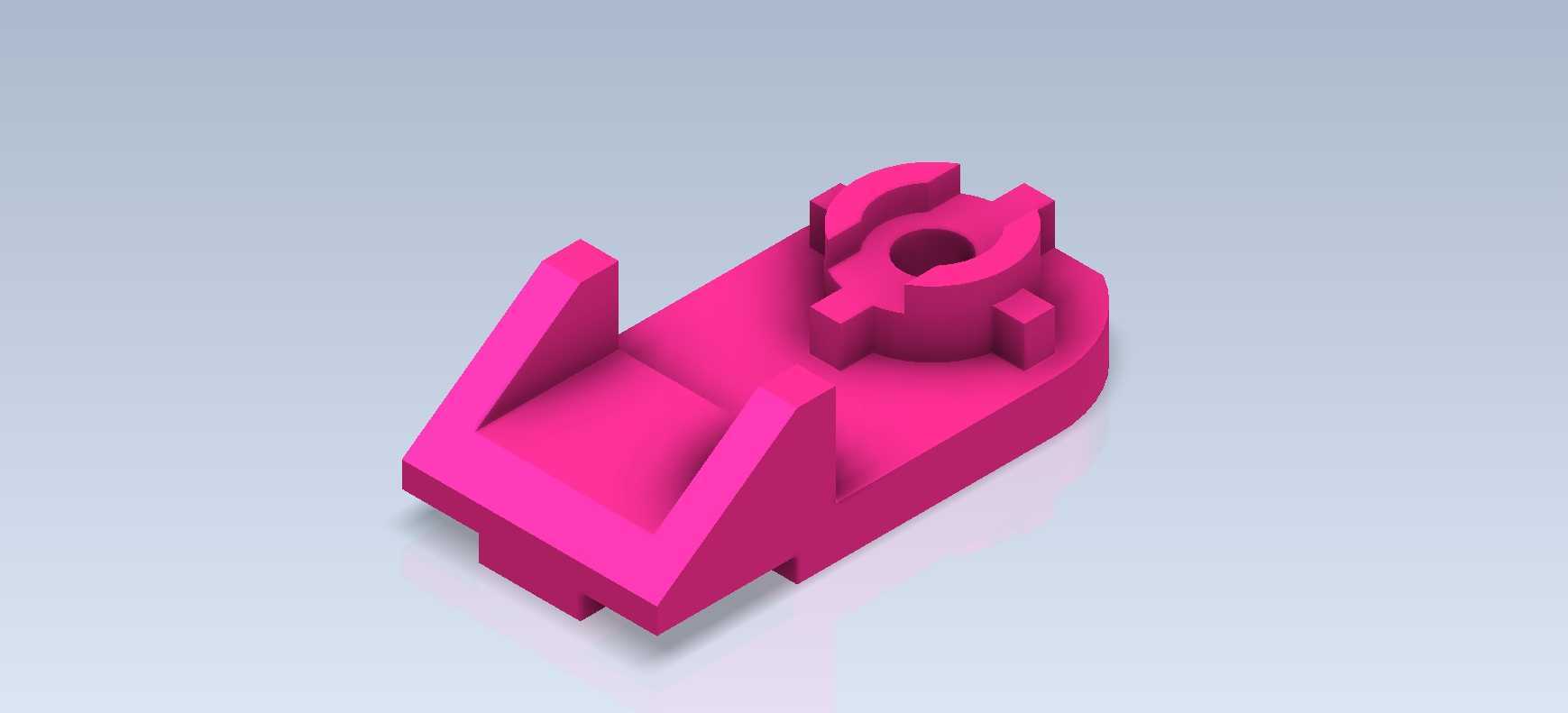

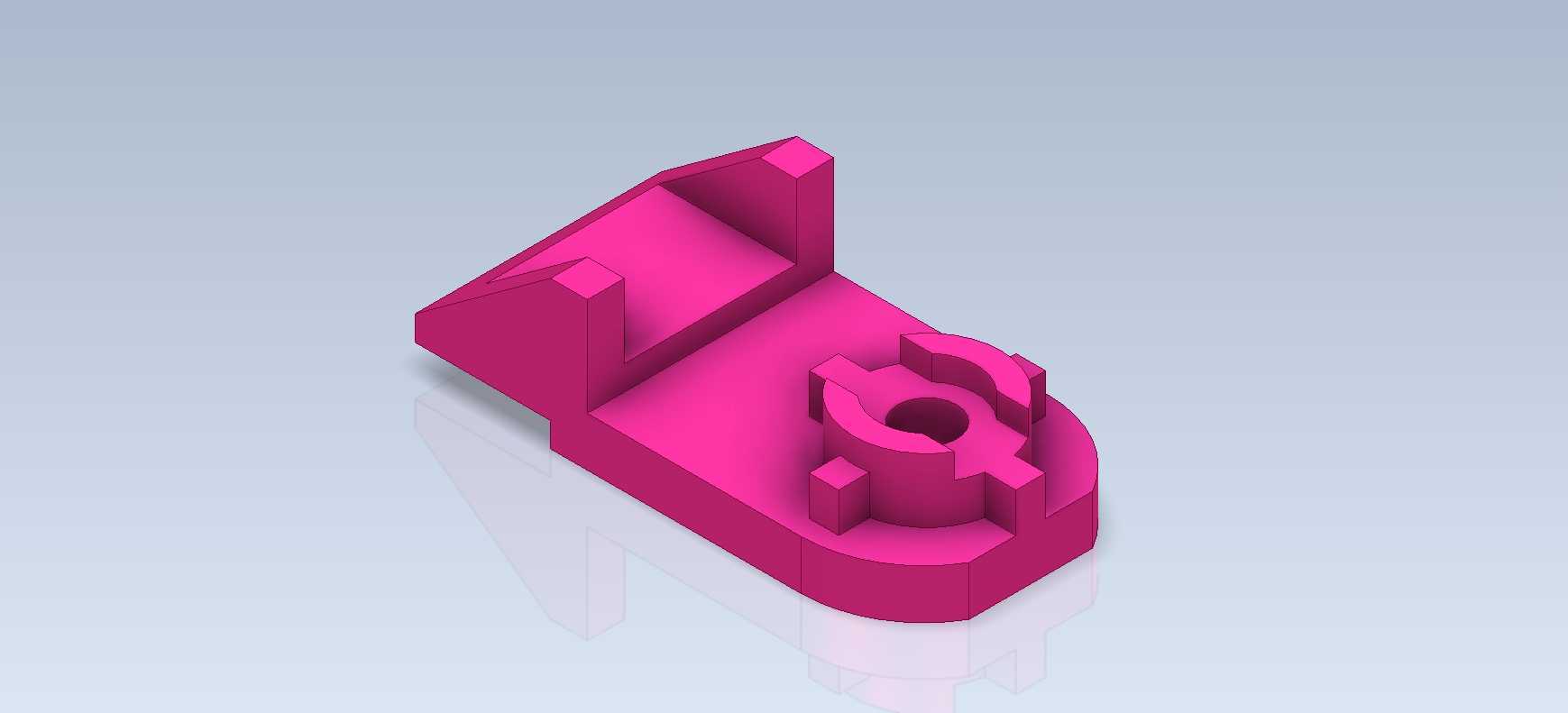

　　这款异形卡扣基座是电源变压器装配环节中常用的定位固定类结构件，在小功率工频电源变压器的批量组装场景里，这类零件主要承担绕组骨架与外部安装壳体的衔接定位作用，避免变压器在设备内部受振动冲击出现绕组移位、引脚脱焊的问题。从结构细节来看，零件主体采用一体化注塑成型的结构逻辑，主体基座为带圆角的矩形承载面，一侧设置两个对称的斜向支撑卡爪，卡爪内侧预留0.8mm的装配导向斜角，能够在装配时快速卡入变压器壳体对应的卡槽内，无需额外螺丝固定即可实现预定位，大幅提升流水线装配的效率。

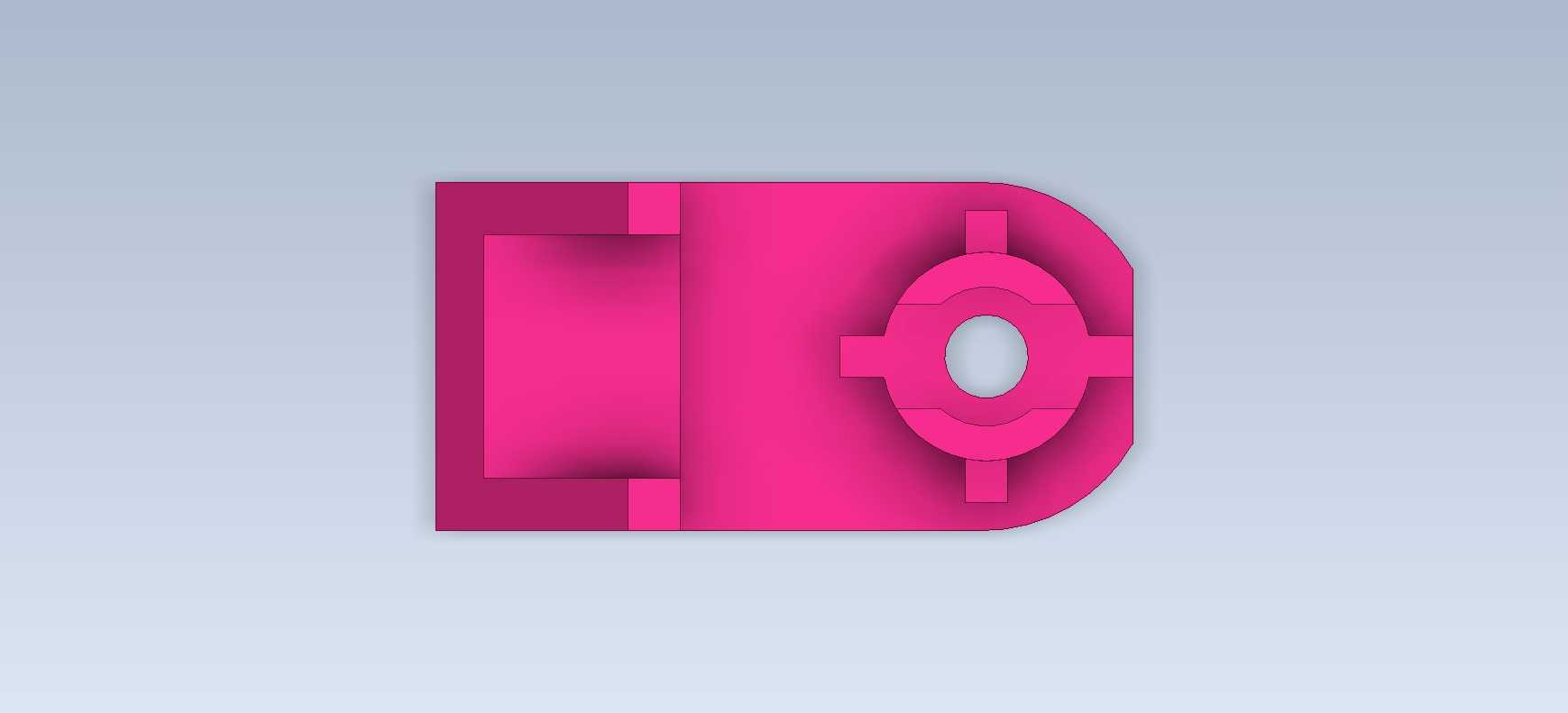

　　基座另一侧设置带中心通孔的环形凸台，凸台周边分布两个小型定位止口，这个位置主要用来嵌套变压器绕组的引出线固定套，中心通孔可供引出线穿过，同时凸台的高度刚好匹配绕组骨架端部的避让槽，装配后能够限制绕组的轴向窜动，凸台旁侧的小方块结构是防呆定位筋，对应壳体上的唯一匹配凹槽，能够彻底避免装配时的方向装反问题。设计过程中首先要明确安装边界条件，这类零件适配的是额定功率15W以下的小型电源变压器，对应的安装空间预留尺寸为长32mm、宽18mm、总高12mm，所有突出结构的尺寸公差都控制在±0.15mm以内，保证与壳体卡槽的配合间隙在0.1mm到0.2mm之间，既不会因为间隙过大出现松动，也不会因为间隙过小导致装配卡滞。斜向卡爪的壁厚设计为2.2mm，材料选用常用的ABS工程塑料时，卡爪的弹性变形量可以达到1.2mm，满足反复拆装3次以上不出现塑性断裂的使用要求，卡爪根部做了R1.5的圆角过渡，避免应力集中导致的根部断裂问题。基座底部设置有两个高度0.5mm的定位凸点，对应变压器安装板上的定位凹坑，装配时凸点先落入凹坑实现初定位，再通过卡爪完成最终固定，整个装配过程不需要额外工装辅助，单人操作即可在2秒内完成零件与壳体的配合。

　　在实际的设备应用中，这类结构件常见于小型家电、工控辅助电源、低压照明供电模块的变压器组件中，相比传统的螺丝固定方式，这种卡扣式结构能够减少2颗螺丝的物料成本，同时省去螺丝锁付的工序时间，单台产品的装配成本可以降低0.12元左右，在年产十万级别的批量产品中，成本优化效果十分明显。建模过程中需要重点关注几个结构细节：一是斜向卡爪的脱模斜度设置，卡爪外侧设置1.5度的脱模斜度，内侧因为是配合面不设置斜度，保证配合面的接触面积足够；二是环形凸台的中心通孔需要做0.5mm的入口倒角，避免引出线穿过时被锐边割破绝缘层；三是所有棱边都做R0.3的圆角处理，既避免注塑时的尖角缺料问题，也能防止装配时划伤操作人员的手部。

　　另外在结构强度校核上，通过模拟10g加速度的振动工况，卡爪的最大应力为18MPa，远低于ABS材料35MPa的屈服强度，能够满足常规工业设备的振动使用要求，在-10℃到60℃的工作温度范围内，材料的性能波动不会影响卡扣的配合可靠性，不会出现低温脆断或者高温软化松脱的问题。基座的承载面平整度设计要求为平面度0.1mm，保证与变压器绕组骨架端面的贴合度，避免装配后骨架出现倾斜导致引脚与PCB板对位不准的问题，承载面与卡爪的垂直度公差控制在0.1mm以内，确保装配后基座与壳体安装面保持平行，不会出现局部翘起的情况。
