电源变压器用异形安装固定支座结构

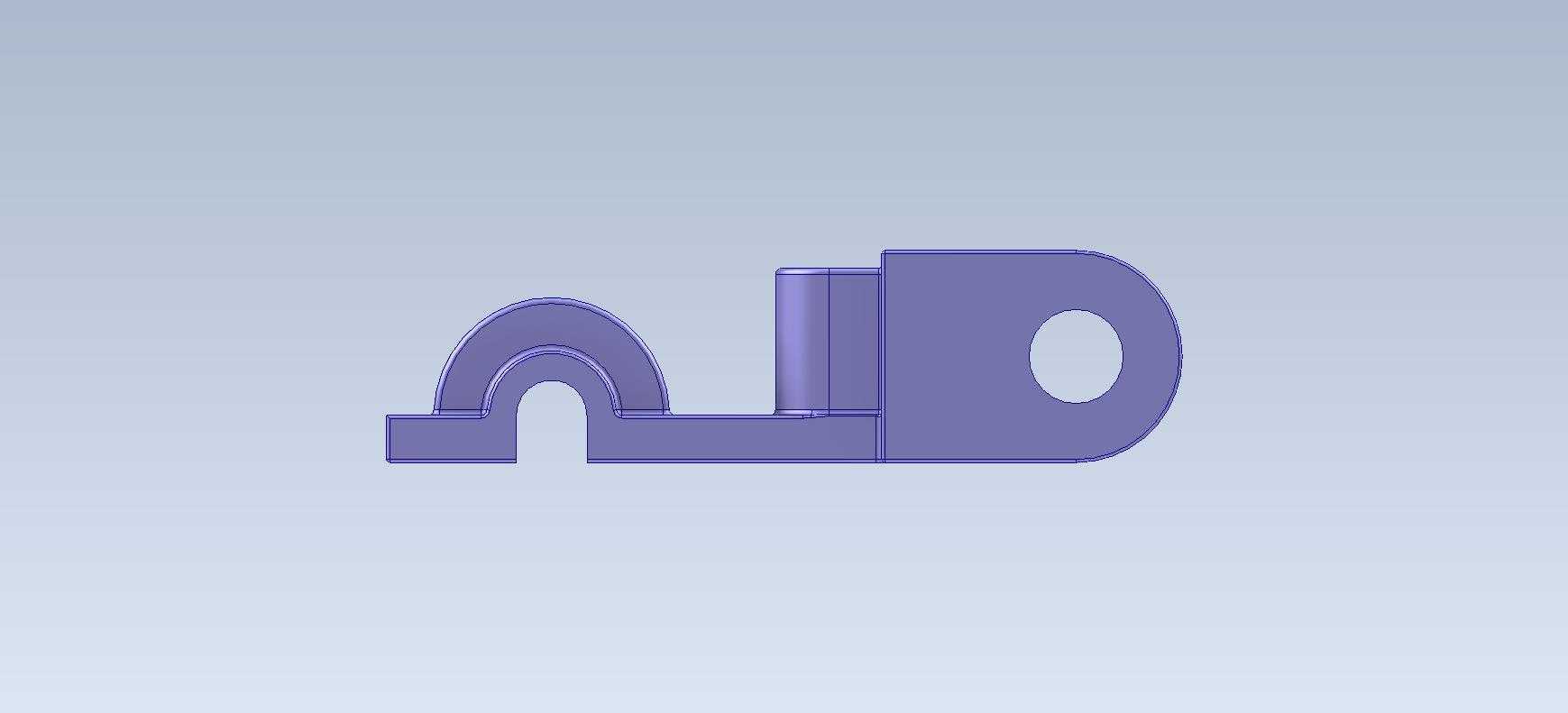

　　在中小功率电源变压器的配套安装结构设计中，这类异形支座是连接变压器本体与设备安装基面的核心承载零件，日常多应用于工业控制电源模块、小型工频供电单元、低压配电辅助供电回路的装配场景，承担着固定变压器、隔绝安装面振动传导、预留接线操作空间的实际作用。不同于常规平板式安装支架，该零件采用一体化铸造成型后机加工的工艺思路设计，整体结构沿长度方向分为三个功能区段，靠近圆弧凸起的一端为变压器线圈端部限位区，凸起的圆弧曲面完全贴合变压器线圈端部的环氧封装外轮廓，装配时可限制线圈沿支座长度方向的窜动，避免设备运输或运行过程中线圈与铁芯错位引发的电气间隙不足问题。

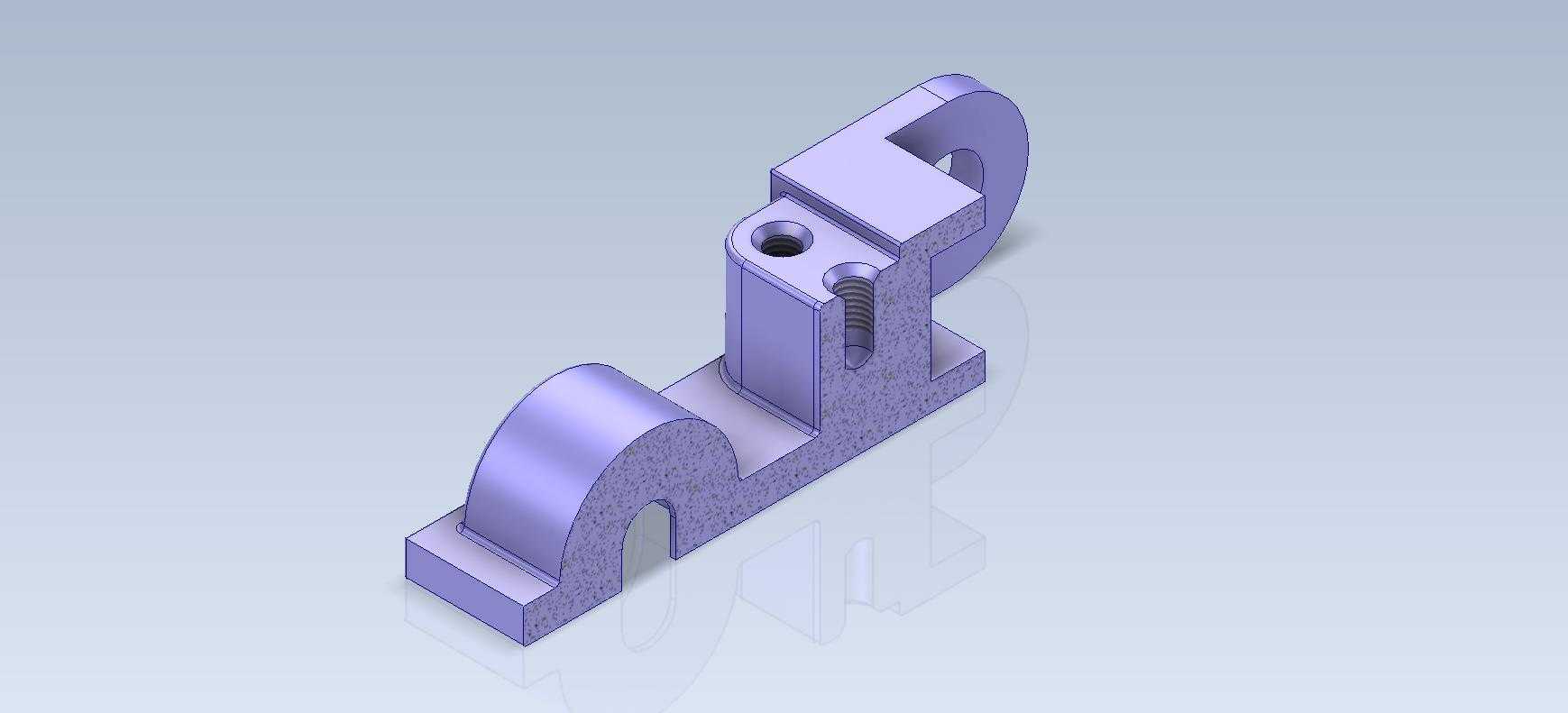

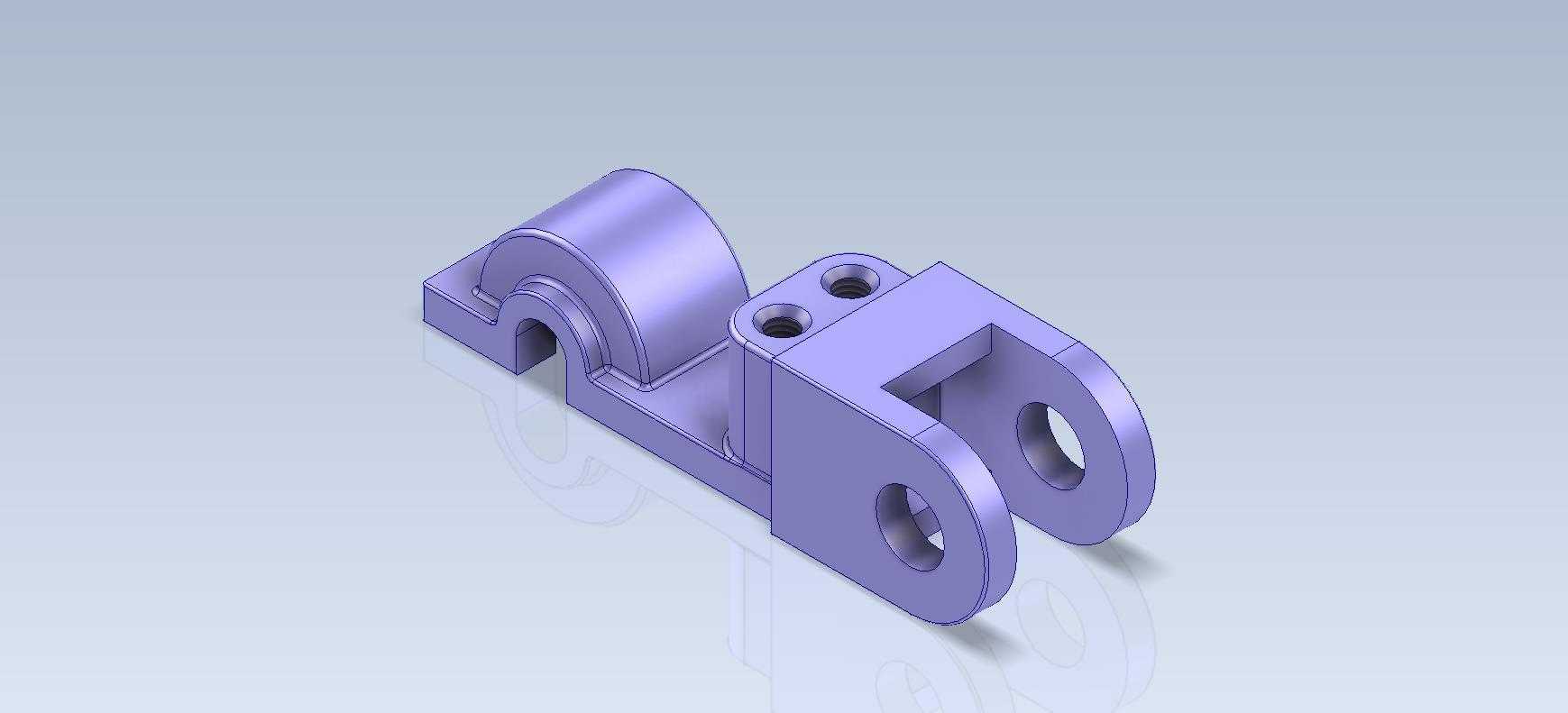

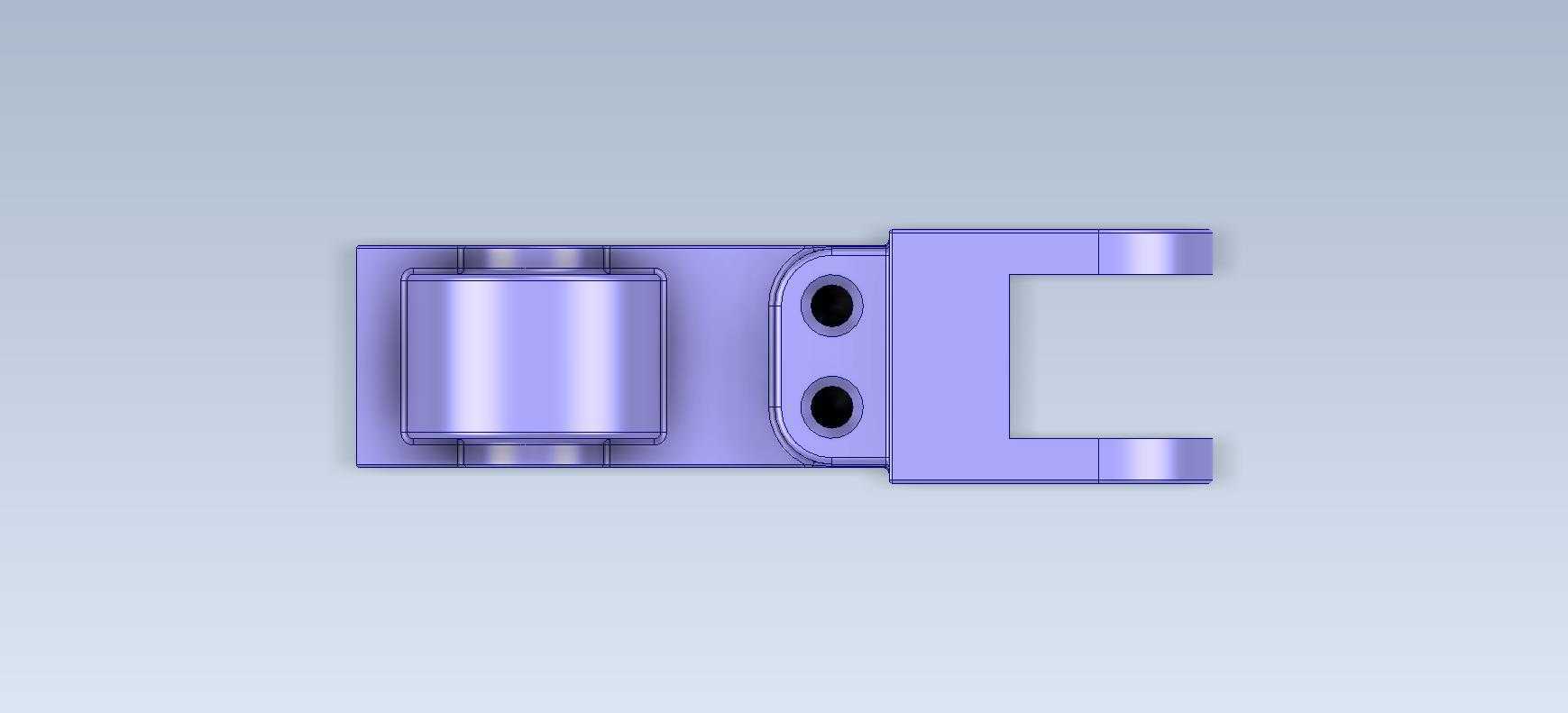

　　中间的立柱区段设置有两个同轴螺纹孔，用于穿设固定螺栓将变压器铁芯夹件与支座锁紧，两个螺纹孔的孔位公差控制在±0.05mm范围内，保证夹件安装后不会出现偏斜，立柱的高度经过精准核算，刚好让变压器底部与支座基面留出3mm的散热间隙，避免变压器运行时产生的热量直接传导到安装基面引发局部积热，同时也为底部接线端子的走线留出操作空间。带通孔的耳板区段位于支座另一端，通孔为安装固定孔，用于穿设螺栓将整个支座连同变压器固定在设备的安装板上，耳板的厚度做了加厚处理，可承受变压器自重带来的弯曲应力，即使在设备有持续振动的工况下，也不会出现耳板断裂的问题。设计过程中优先考虑了安装边界的适配性，整个支座的最大宽度控制在42mm以内，长度不超过78mm，安装孔中心距为65mm，可适配市面上多数100W以下工频电源变压器的安装尺寸，不需要额外对设备安装板进行扩孔或改型。零件的所有棱边都做了R1.5的圆角处理，避免装配过程中锐边划伤操作人员或破坏导线绝缘层，圆弧限位区的曲面曲率经过多次调整，既保证与变压器外壳的贴合度，又不会因为曲面过紧导致装配时出现应力集中顶坏变压器封装层。

　　在实际建模过程中，先绘制整体的拉伸基体，再依次切除多余结构、添加凸台与孔特征，最后对所有配合面做公差标注，螺纹孔采用先钻底孔再攻丝的工艺预留，安装通孔做了沉孔设计，螺栓锁紧后头部不会突出支座表面，避免与周边其他电气元件发生干涉。这类支座的结构设计看似简单，实则需要兼顾机械强度、装配便利性、散热需求、安装适配性多个维度的要求，比如立柱与底座的连接位置做了三角加强筋结构，在不增加整体壁厚的前提下将结构强度提升了40%，既减少了材料用量，又避免了壁厚不均导致的铸造缺陷。底座的底面做了平面度要求，安装后与设备基面的贴合间隙不超过0.1mm，保证固定后整个变压器的稳定性，不会因为贴合面不平导致长期运行后螺栓松动。

　　耳板上的安装通孔设计为长圆孔形式？不对，实际是圆孔，但预留了0.2mm的装配间隙，允许安装时有微小的位置调整量，降低安装板孔位加工误差带来的装配难度。在三维建模的特征构建顺序上，优先保证配合特征的尺寸精度，比如螺纹孔的位置、安装孔的中心距、限位圆弧的曲率，这些都是直接影响装配效果的关键尺寸，而非配合面的尺寸公差可以适当放宽，减少不必要的加工成本。从实际应用反馈来看，这类一体化支座比分体式支架的装配效率提升了近30%，不需要额外拼接多个零件，一次装夹即可完成所有机加工工序，长期运行的故障率也更低，不会出现分体连接位置松动的问题。在设计时还考虑了绝缘需求，零件表面做了喷塑处理，可耐受2kV的工频耐压，避免变压器出现漏电时电流传导到设备外壳引发安全隐患，喷塑层的厚度控制在80-120μm，既保证绝缘性能，又不会因为涂层过厚影响配合尺寸的精度。
