带侧置管座的六槽轮盘类结构练习件

项目分类:通用机械零部件 发布时间:2024-12-26 ID:867393
  • 带侧置管座的六槽轮盘类结构练习件
  • 带侧置管座的六槽轮盘类结构练习件
  • 带侧置管座的六槽轮盘类结构练习件
  • 带侧置管座的六槽轮盘类结构练习件
  • 带侧置管座的六槽轮盘类结构练习件
  • 带侧置管座的六槽轮盘类结构练习件
  • 带侧置管座的六槽轮盘类结构练习件
  • 带侧置管座的六槽轮盘类结构练习件
  • 带侧置管座的六槽轮盘类结构练习件

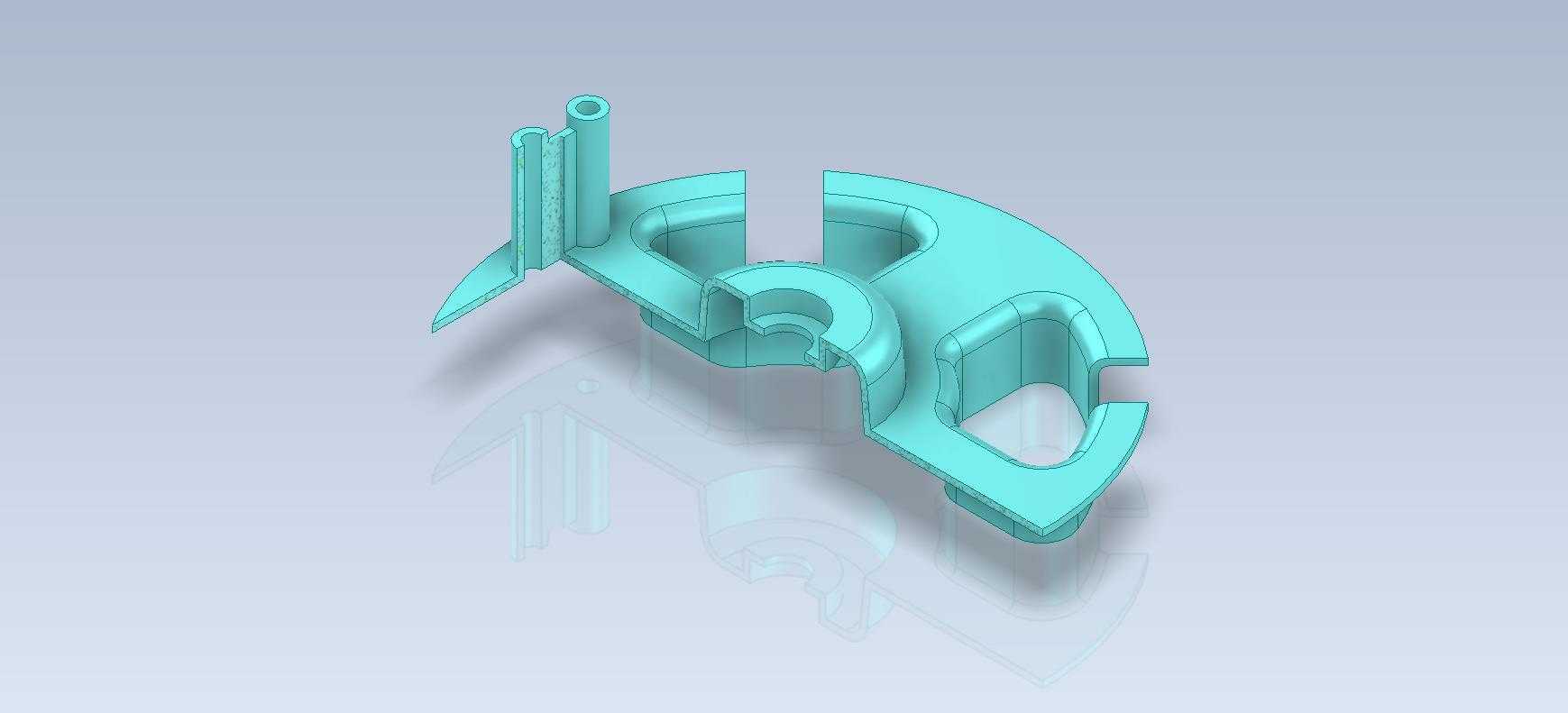

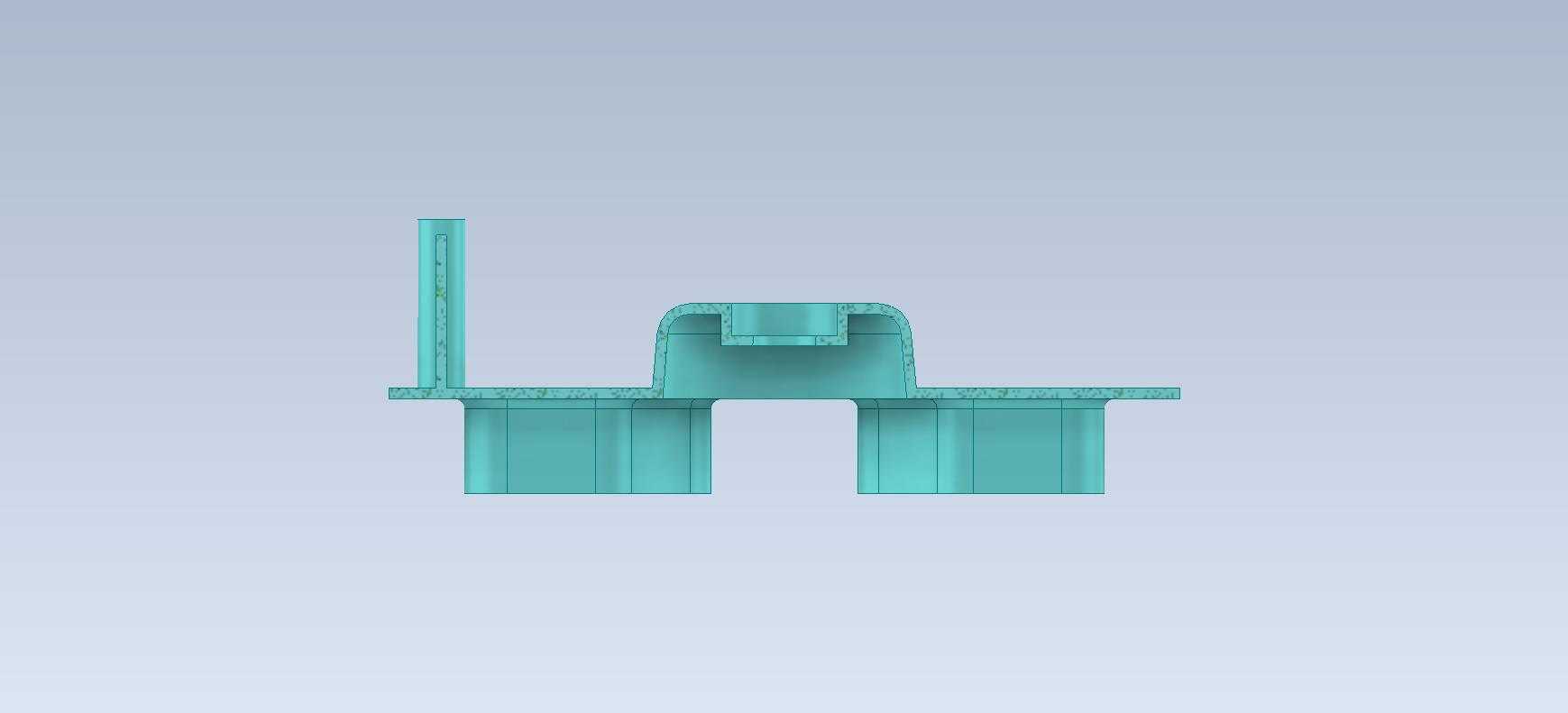

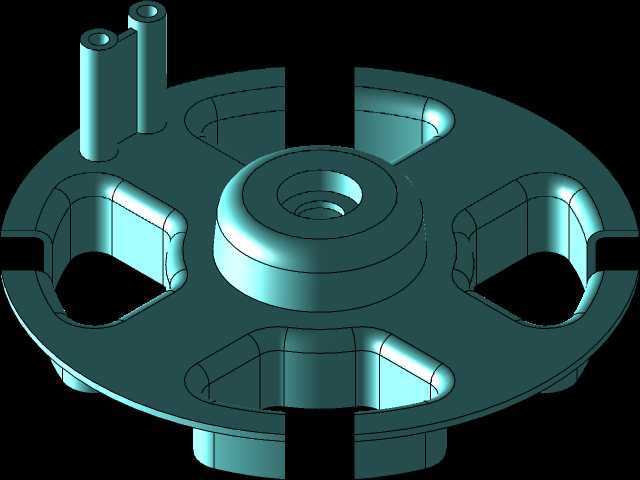

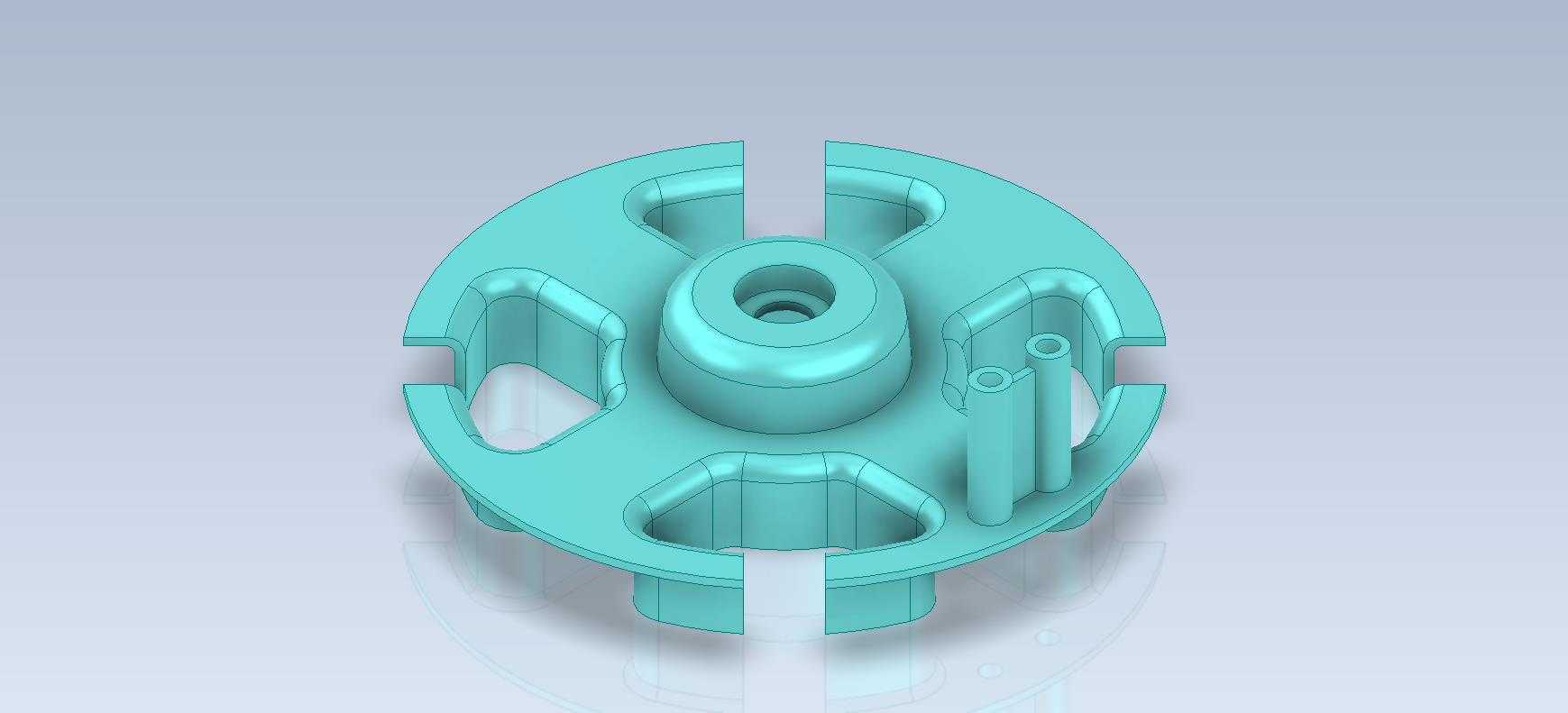

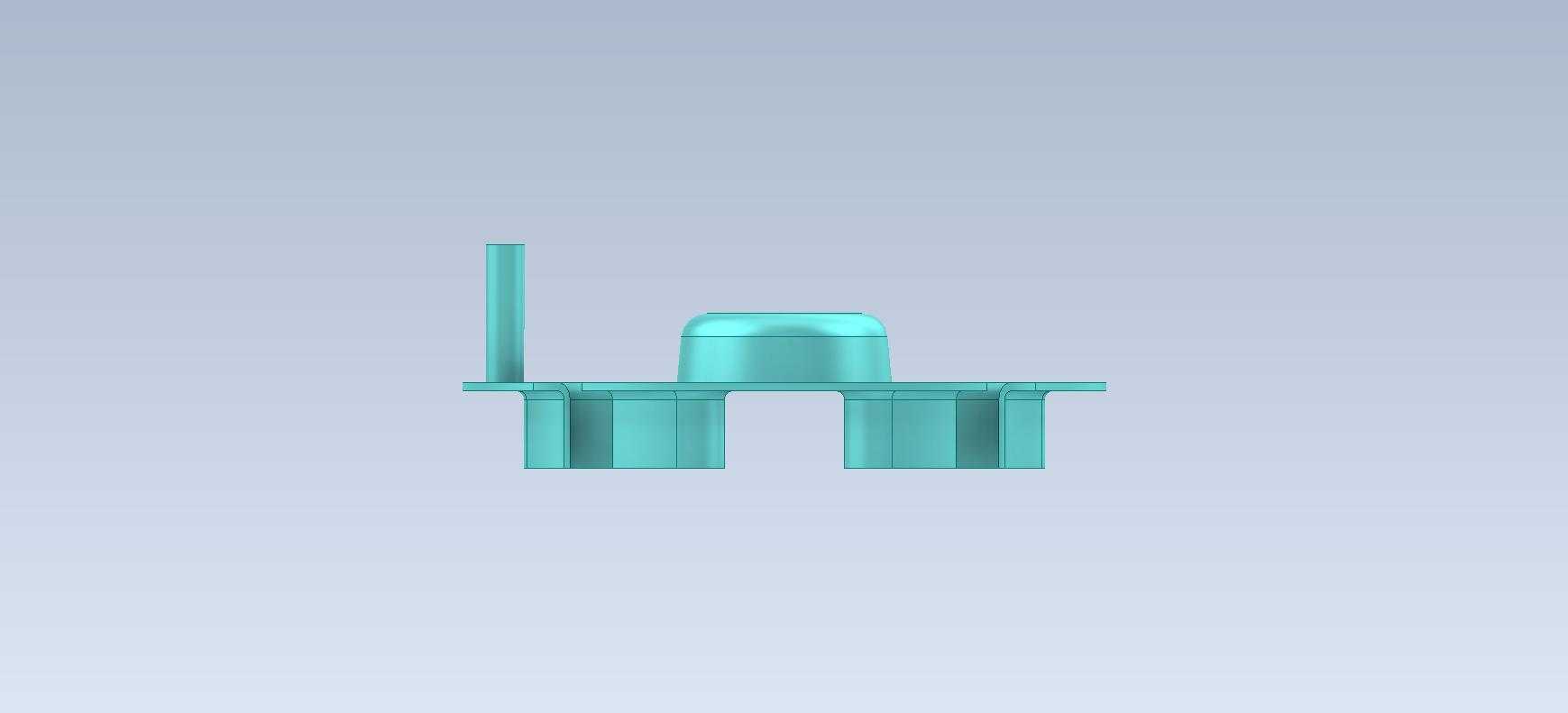

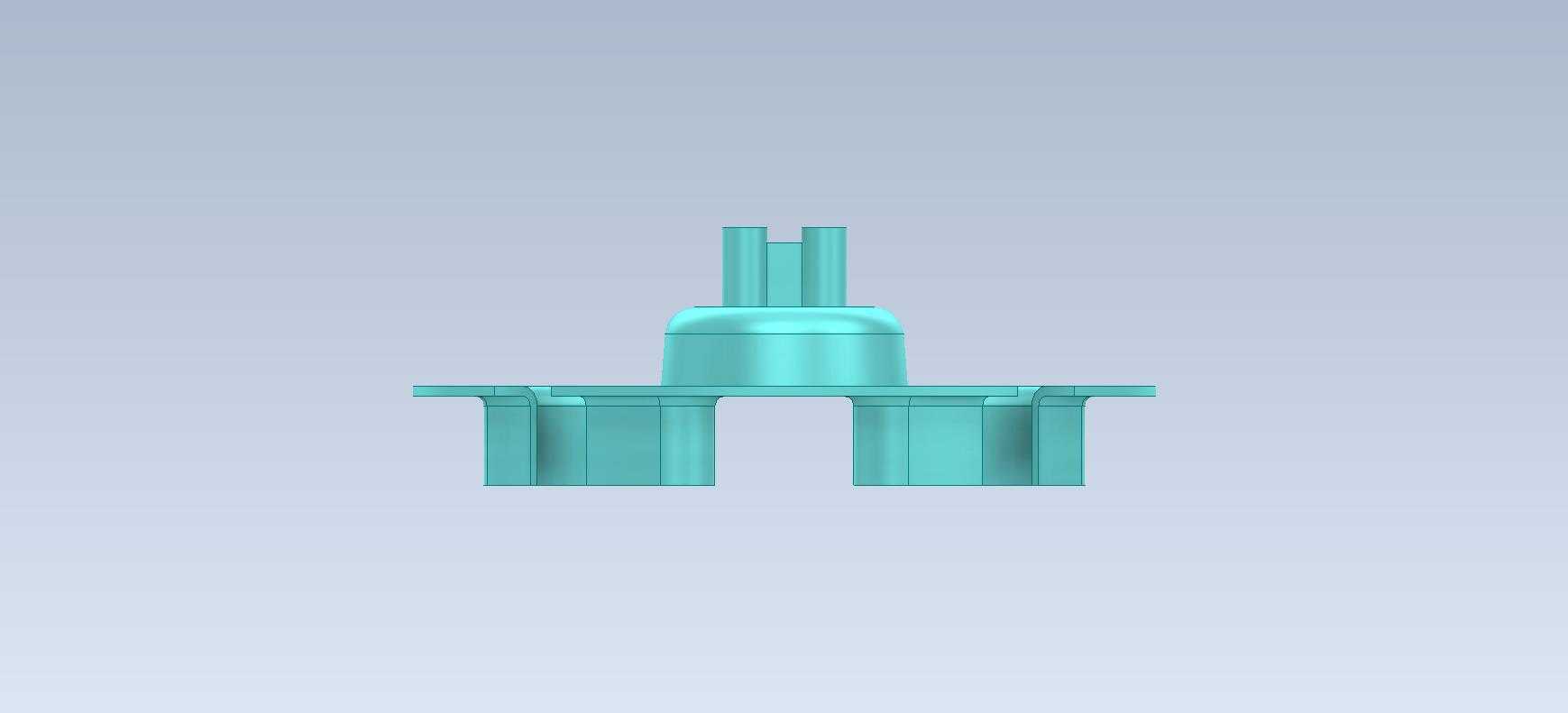

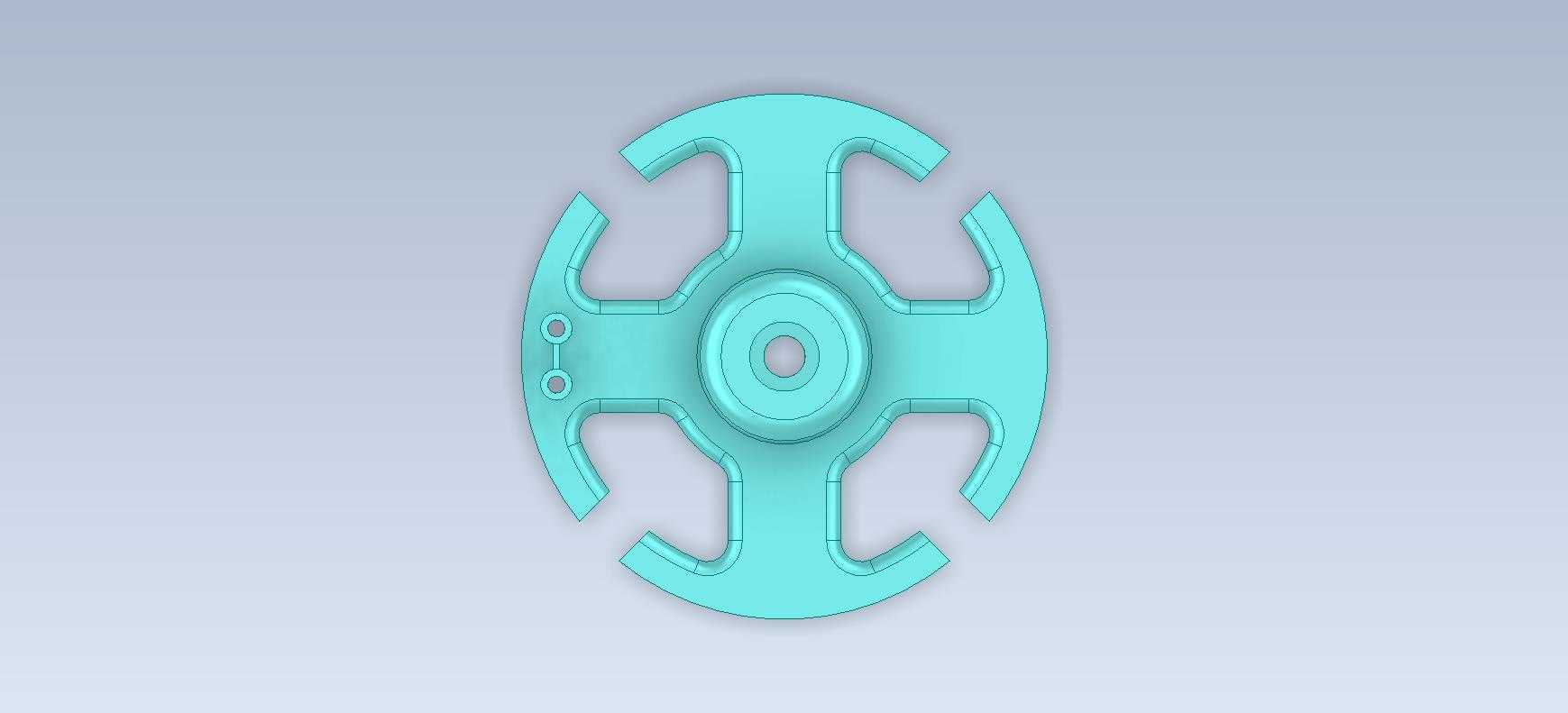

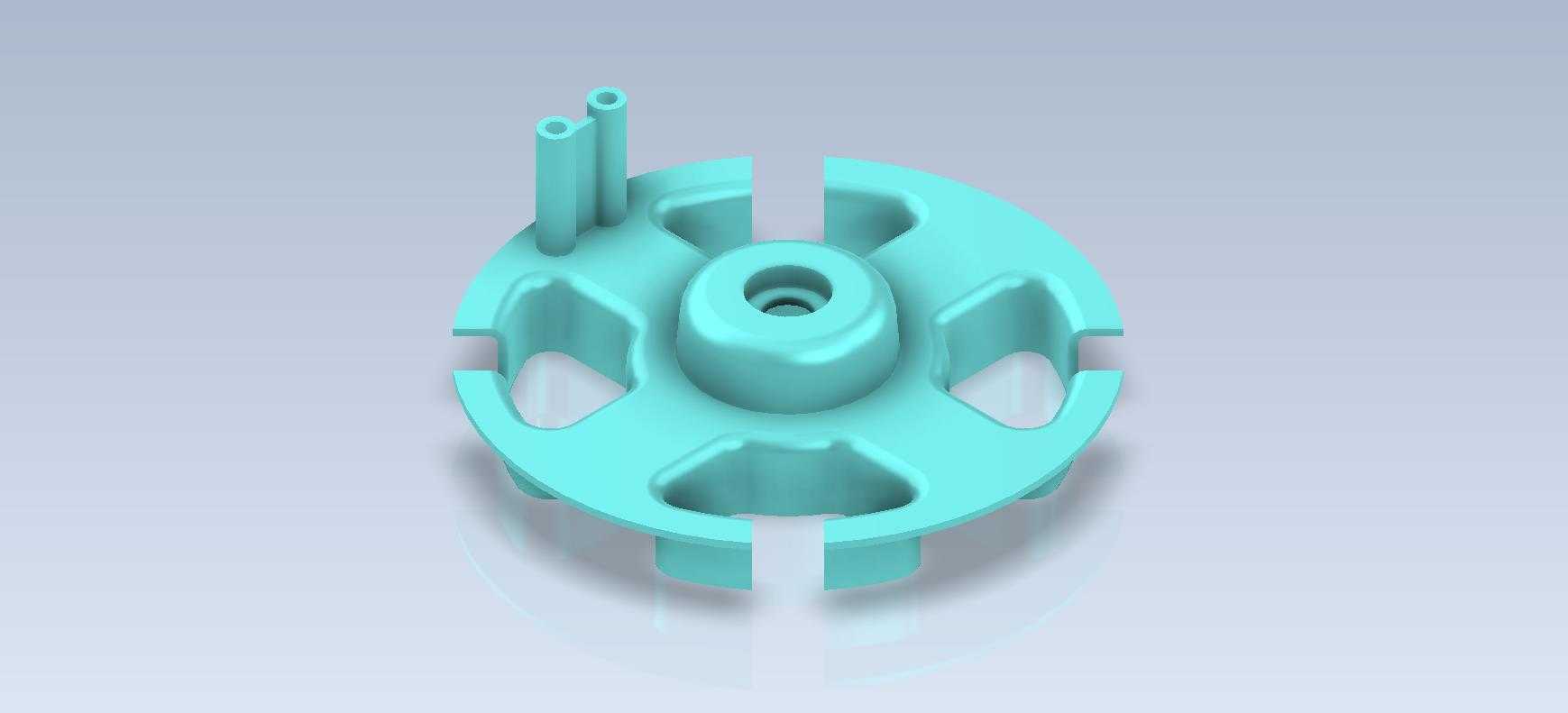

  该零件属于典型的盘类回转结构件,整体以中心带孔凸台为回转基准,外沿均匀分布六个开放式卡槽,侧部延伸出两根平行的圆柱管座结构,这类结构常见于小型传动换向机构、流体分路集成模块以及教学实训的建模考核场景中。从实际设备用途来看,中心凸台的内孔用于穿装定位轴,承担整个零件的回转支撑作用,凸台高出盘体基准面的部分可作为轴向定位面,与配套轴套或者轴承端面贴合,限制零件工作时的轴向窜动;外沿的六个卡槽为等角度分布,相邻卡槽间隔60度,槽口做了圆弧过渡处理,工作时可与配套的拨销、卡爪配合,实现间歇式的分度传动,也可作为流体通路的接口定位槽,让外接管路快速对准对应通路;侧部的两根平行圆柱管座为中空结构,与盘体内部的预设通路连通,可作为流体进出的接口,也可穿装细径导线实现信号或者小电流的传输,管座的高度根据安装空间做了适配,顶端做了平口处理,方便外接软管或者接头的快速插接。

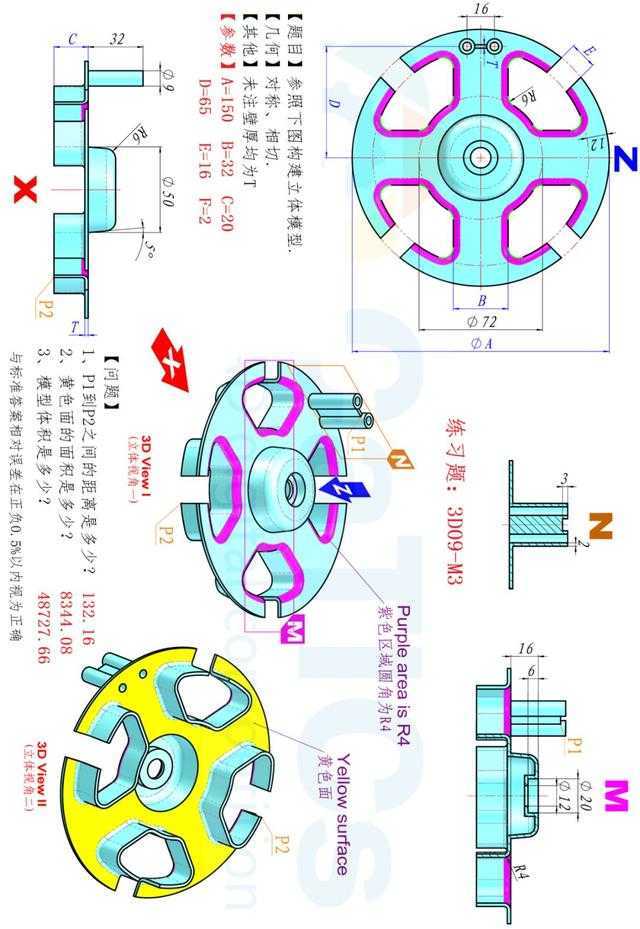

  从设计思路层面,建模时优先以中心凸台的轴线为全局基准,先绘制盘体的外圆轮廓,再通过环形阵列的方式生成六个均匀分布的卡槽,阵列时严格控制角度公差,避免槽位偏差导致配合卡滞;侧部管座的位置需要结合实际安装边界确定,两根管座的中心距与外接接头的安装尺寸匹配,管座与盘体的衔接处做了圆角过渡,减少应力集中,避免长期受振动或者流体压力作用出现开裂。外形尺寸方面,盘体的外圆直径为整个零件的最大径向尺寸,中心凸台的高度为轴向最大安装高度,侧部管座的顶端高度略高于中心凸台,安装时需要预留对应高度的空间,避免管座与周边结构发生干涉;中心内孔的直径与配套定位轴采用间隙配合,公差控制在H7级别,保证回转顺畅无卡滞,卡槽的槽宽与配套拨销的直径匹配,单边预留0.1-0.2mm的间隙,保证传动时不会出现卡死。

  实际应用中,这类结构如果用于小型分度机构,卡槽的工作面需要做表面硬化处理,提升耐磨性能,延长零件使用寿命;如果用于流体分路模块,管座的内孔与盘体通路的衔接处需要做抛光处理,减少流体阻力,同时保证通路的密封性,避免出现渗漏。建模过程中需要注意回转特征的同轴度要求,中心凸台、内孔、盘体外圆必须保持同轴,偏心量控制在0.02mm以内,否则会导致回转时出现跳动,影响传动精度或者流体输送的稳定性;六个卡槽的深度需要保持一致,深度偏差不超过0.05mm,保证每个槽位与拨销的配合量一致,避免分度时出现角度偏差;侧部管座与盘体的结合面需要做融合处理,不能出现结构缝隙,避免应力集中导致结构断裂。

  这类零件的安装边界需要注意,盘体背面为安装基准面,需要与安装座的平面完全贴合,平面度公差控制在0.03mm以内,避免安装后出现倾斜;侧部管座的朝向需要根据外接管路的布线方向确定,安装时可通过中心孔的定位键槽调整角度,保证管座对准管路走向,减少管路弯折。
