对称式双铰接连接支撑结构练习构件

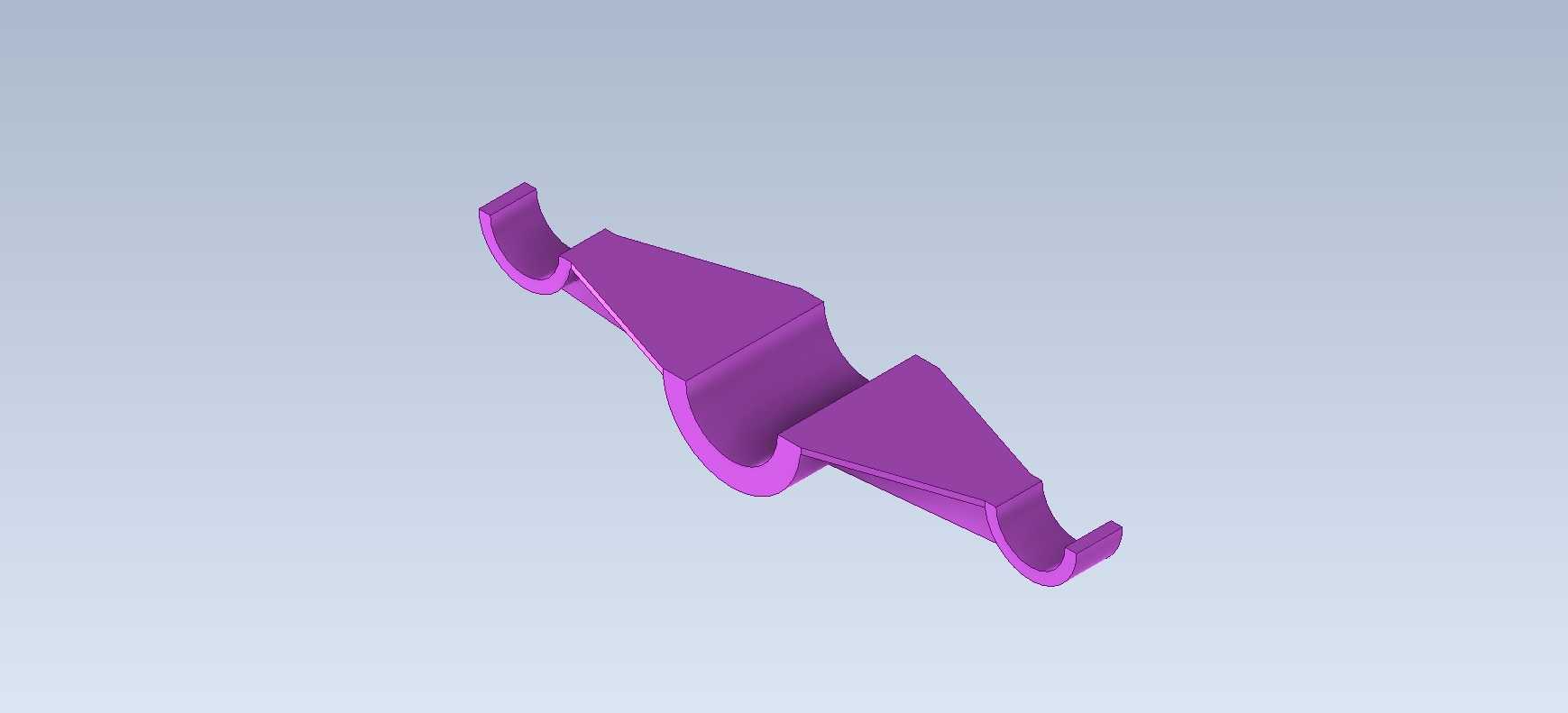

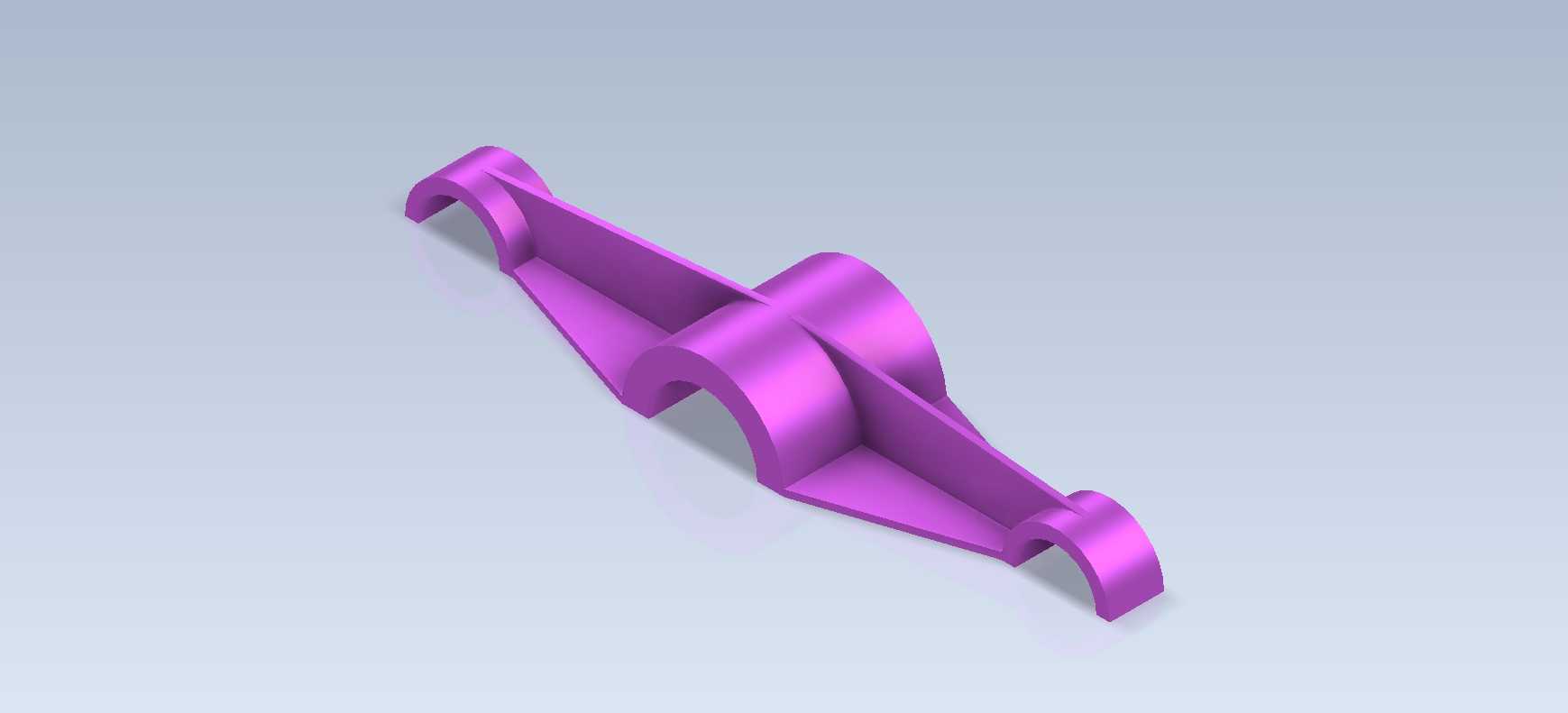

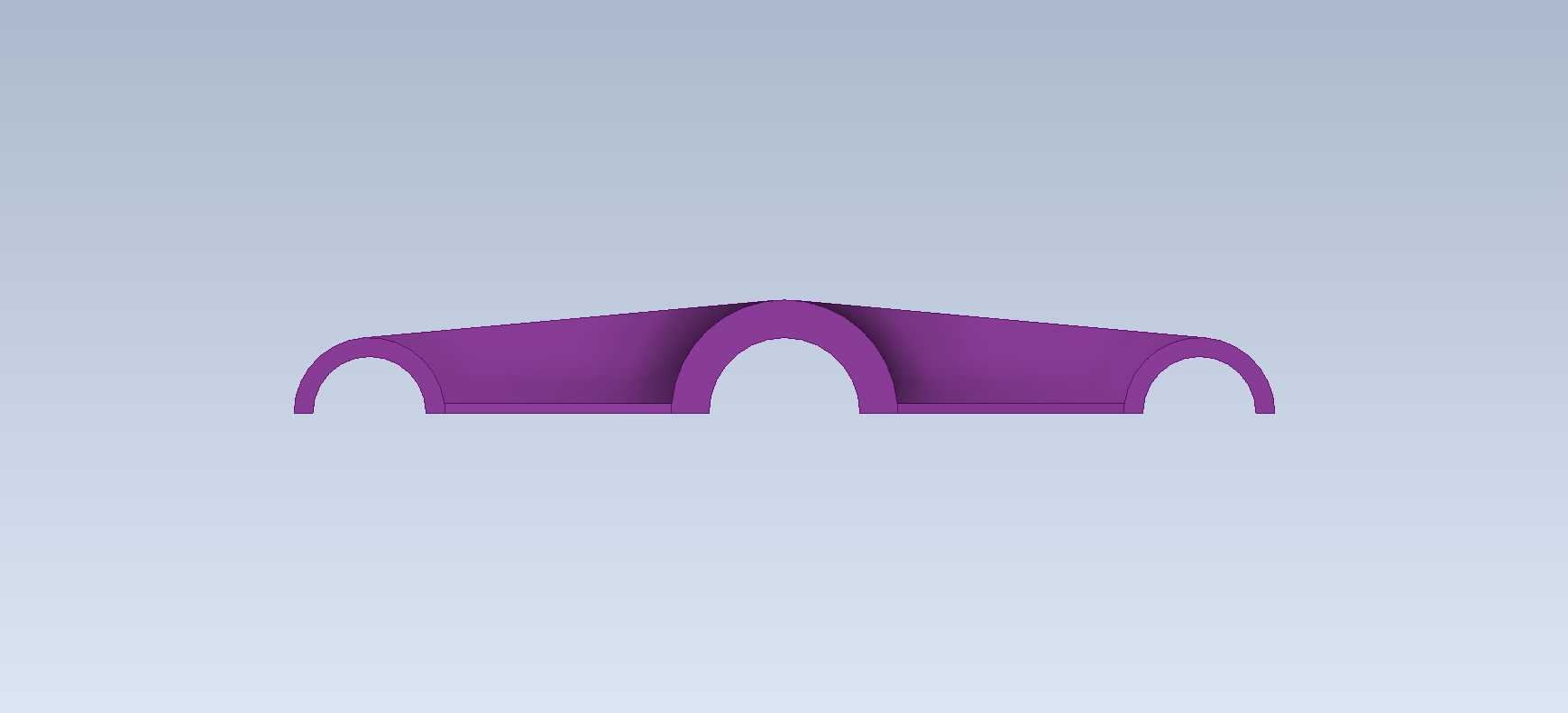

　　该构件属于机械结构中常见的双端铰接支撑类零件，主要应用在需要小角度往复摆动、两端同步联动的传动或支撑场景中，常见于小型工装夹具的联动压臂、轻工设备的连杆传动单元、教学演示用机构的连接构件等场景，能够在有限的安装空间内实现力的传导与运动轨迹的约束，避免传动过程中出现卡滞或侧向偏移问题。从结构功能来看，构件两端的半环形铰接耳是核心功能部位，用于配套对应直径的铰接销轴，实现与相邻构件的转动连接，耳孔的同轴度直接决定了铰接转动的顺畅度，若同轴度偏差超过0.02mm，装配后会出现转动阻尼过大、销轴偏磨的问题，长期运行还会产生异常振动与噪音。

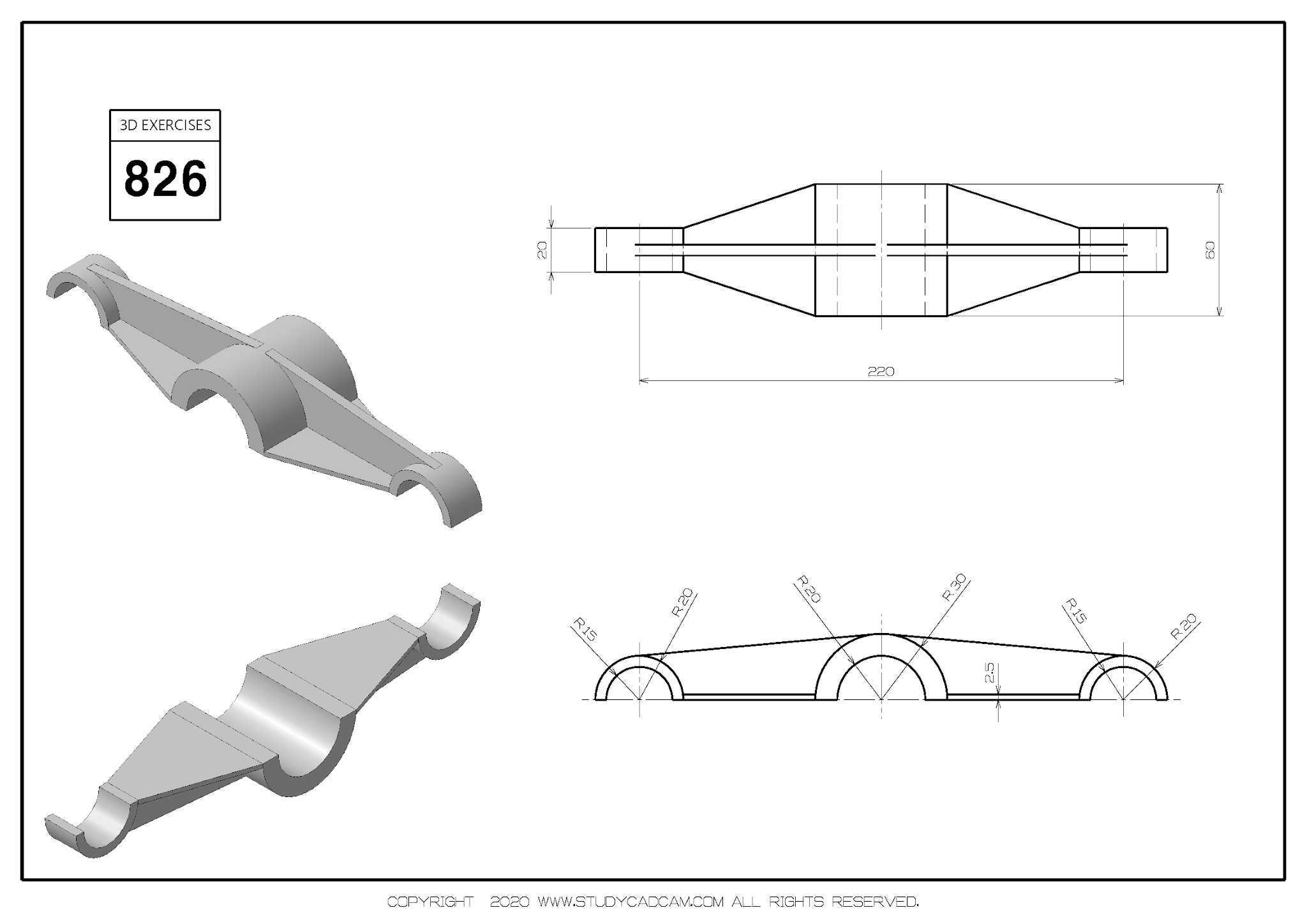

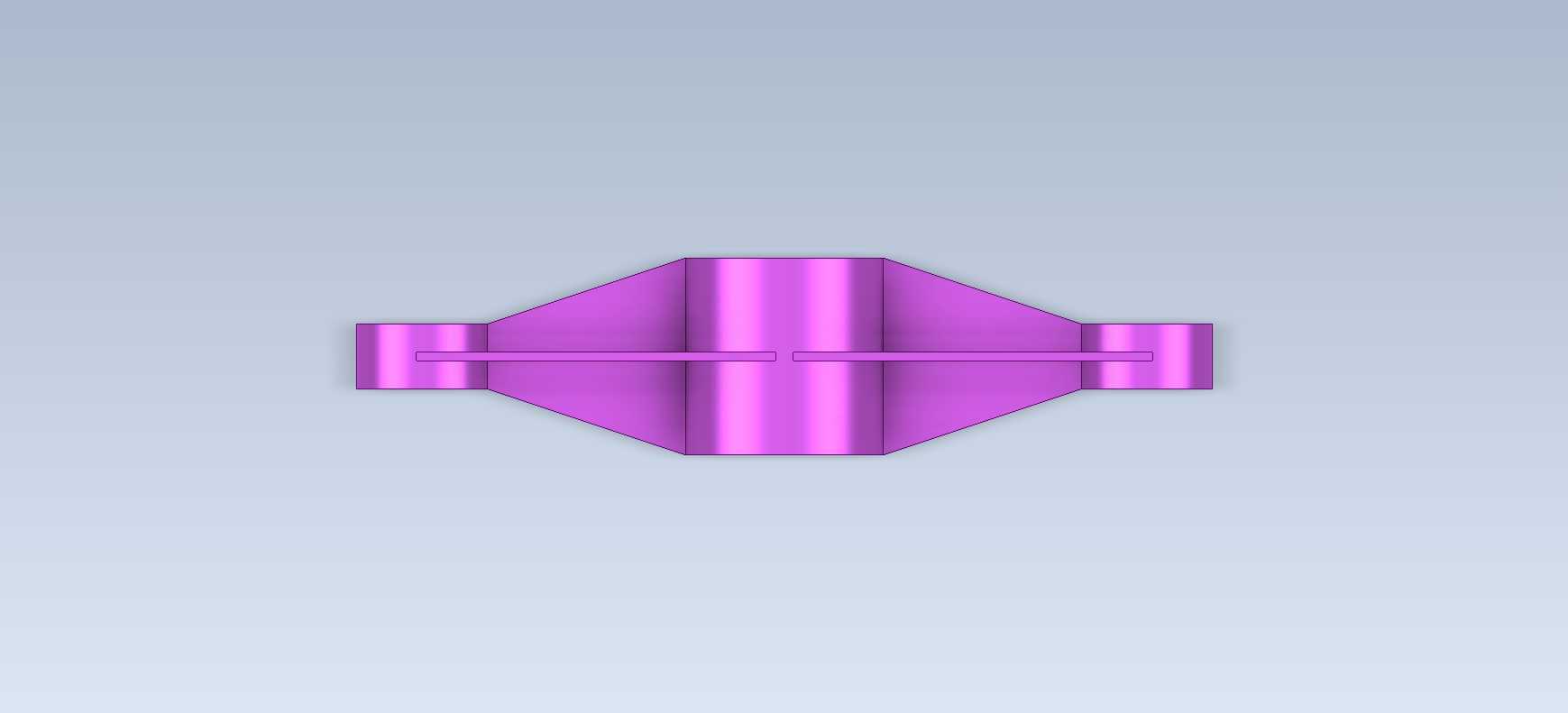

　　中间的连接主体采用了变截面的加强筋结构，在保证整体结构强度的前提下尽可能削减了零件壁厚，降低整体重量，同时筋板的走向完全顺着零件受力时的应力传递路径布置，能够有效分散铰接部位传递来的拉压载荷与弯曲力矩，避免应力集中导致的结构断裂。设计过程中首先确定两端铰接耳的中心距，这一尺寸是匹配整套机构运动行程的核心参数，中心距偏差会直接导致整套机构的运动轨迹偏离设计值，出现行程不足或过位碰撞的问题；其次要确认铰接耳的内孔直径与耳片厚度，这两个参数需要匹配所选用的销轴规格与实际承载载荷，载荷较大的场景下需要适当增加耳片厚度、提升孔壁的表面硬度，避免长期受载出现孔位变形。

　　零件的安装边界需要重点关注中间主体的外轮廓宽度与铰接耳的外侧突出尺寸，在整套机构的布局设计中，需要预留足够的摆动空间，避免构件摆动过程中与周边其他零部件发生干涉，同时铰接耳的端面需要与配合件的安装面保留0.1-0.2mm的间隙，防止转动过程中出现端面摩擦。从建模逻辑来看，这类对称结构的零件优先采用对称草图拉伸的方式构建主体基体，再对铰接耳部位进行圆角过渡处理，所有的圆角半径需要匹配零件的壁厚，避免出现壁厚突变导致的注塑或铸造缺陷，若采用金属切削加工方式制作，圆角的设置也能减少加工过程中的应力集中，降低刀具崩损的概率。

　　零件表面不需要额外设置复杂的安装定位特征，依靠两端铰接销轴即可完成整体定位，装配时需要保证两侧铰接耳的端面平行度，避免销轴安装后出现倾斜，导致转动过程中出现别劲的问题。在实际选型应用中，这类构件可以根据实际承载需求更换不同的制作材料，轻载场景下可以采用工程塑料注塑成型，降低整体成本与重量，重载场景下则需要采用合金钢切削加工后进行热处理，提升整体结构强度与耐磨性能。
