机械传动用连杆结构三维建模练习

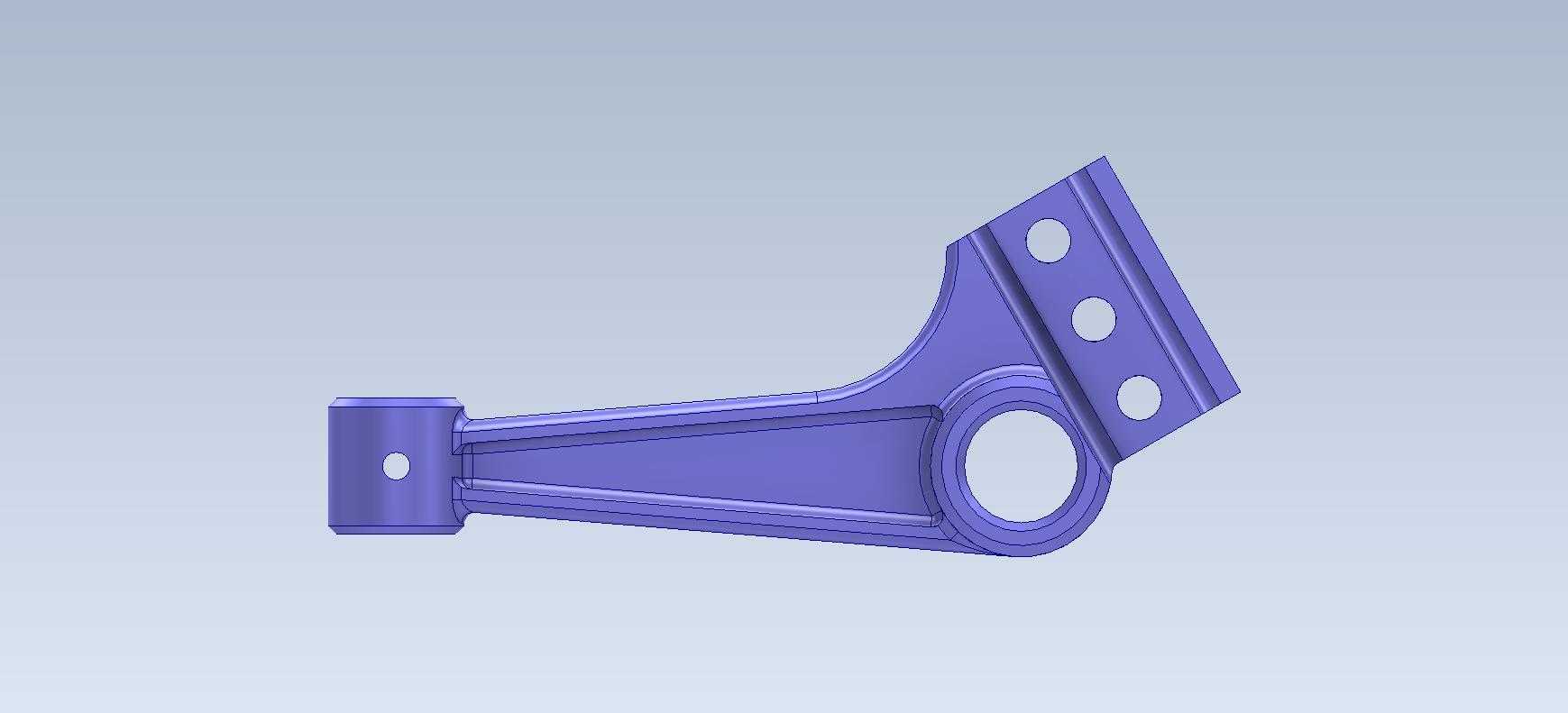

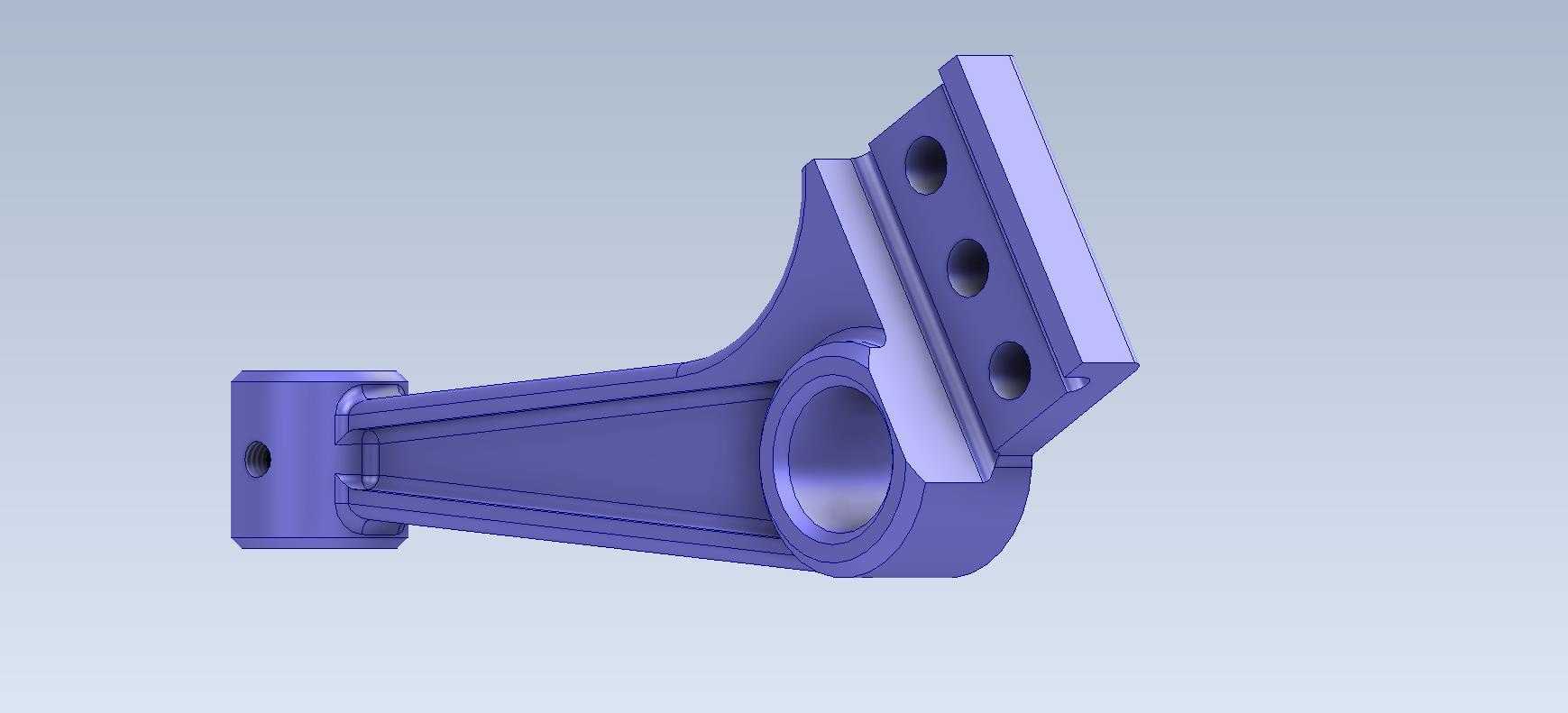

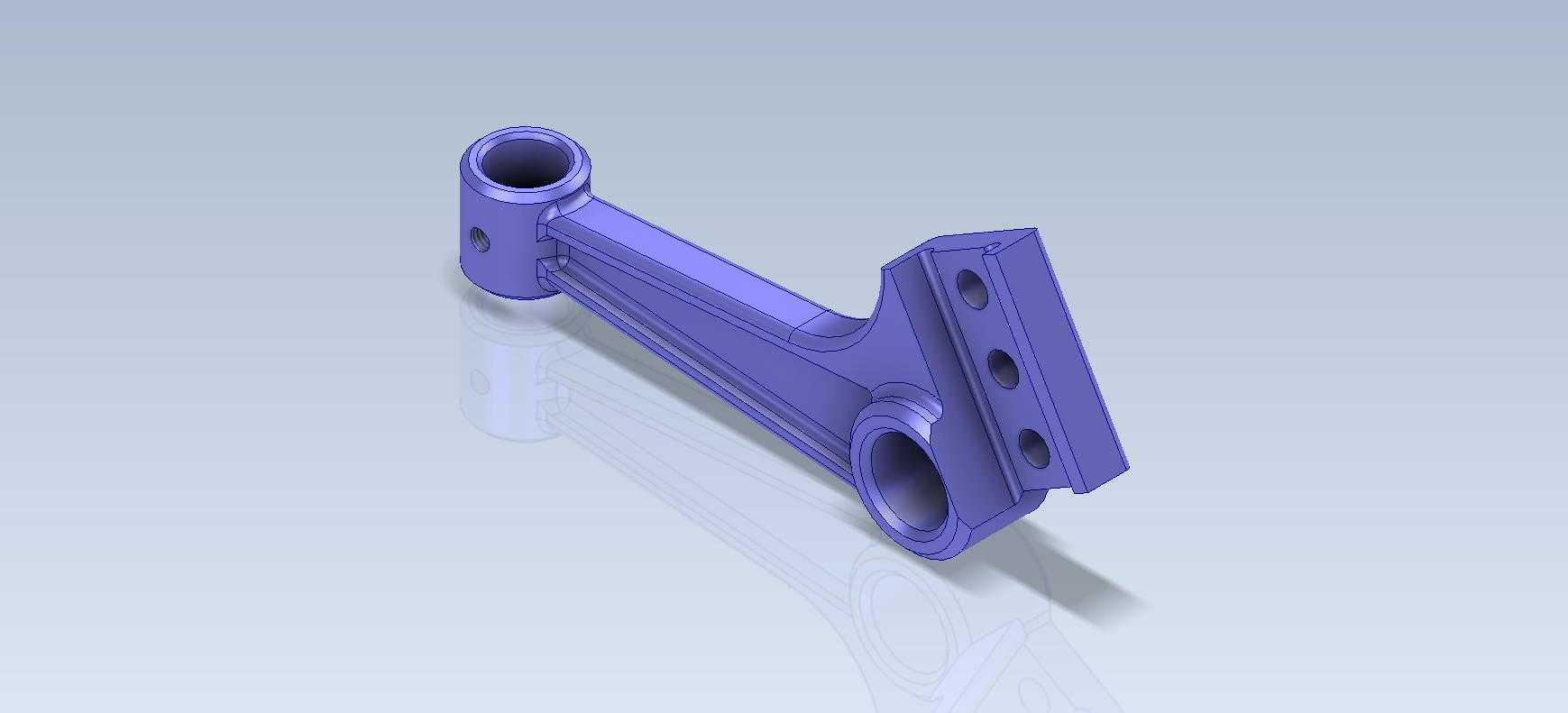

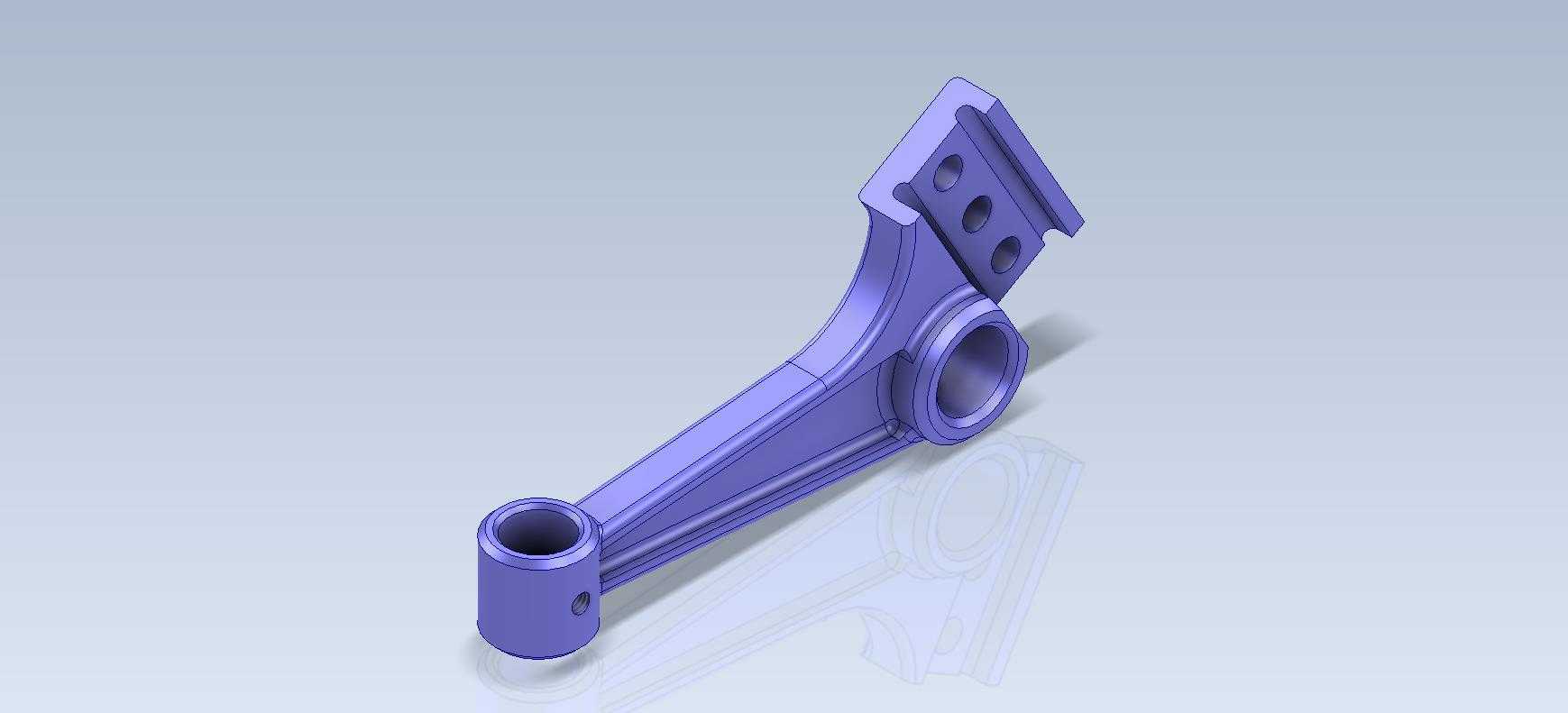

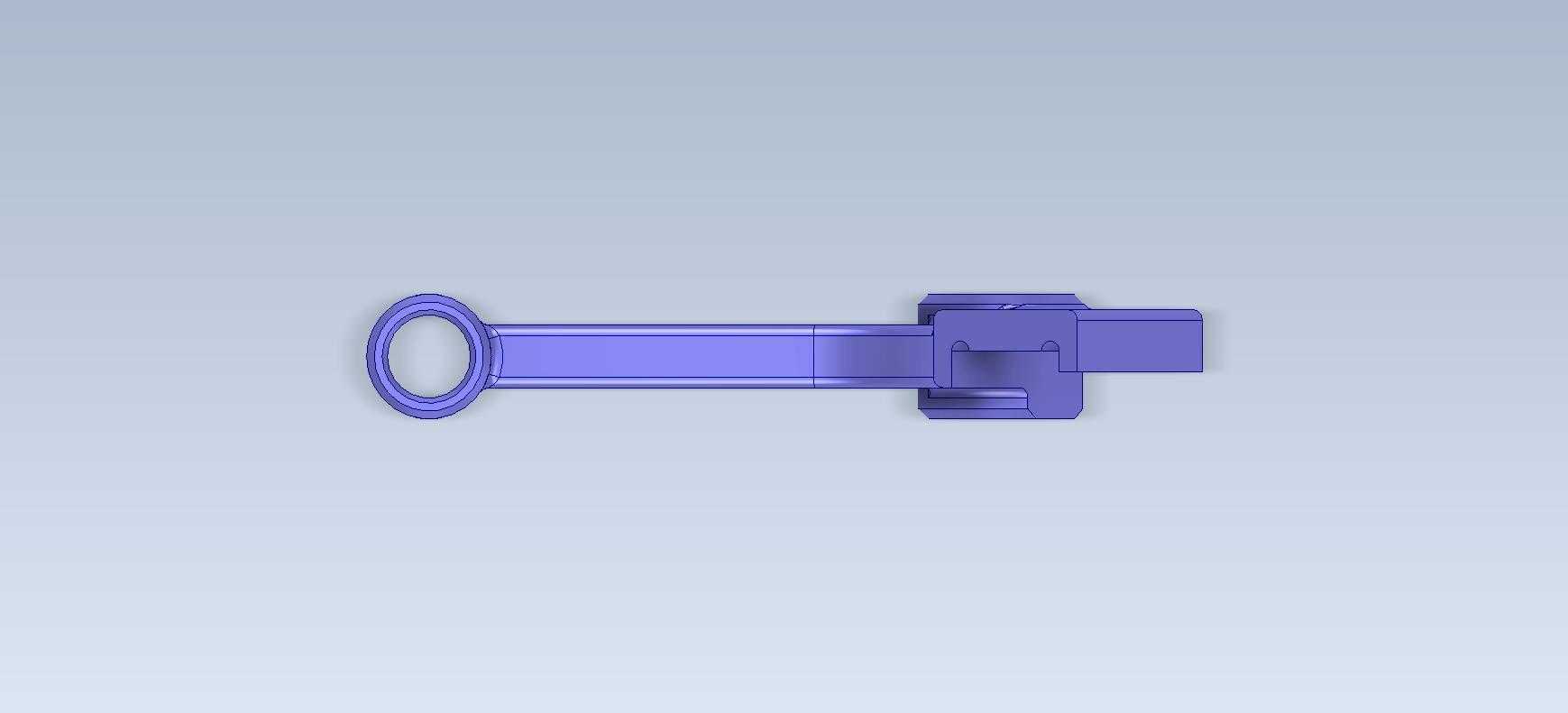

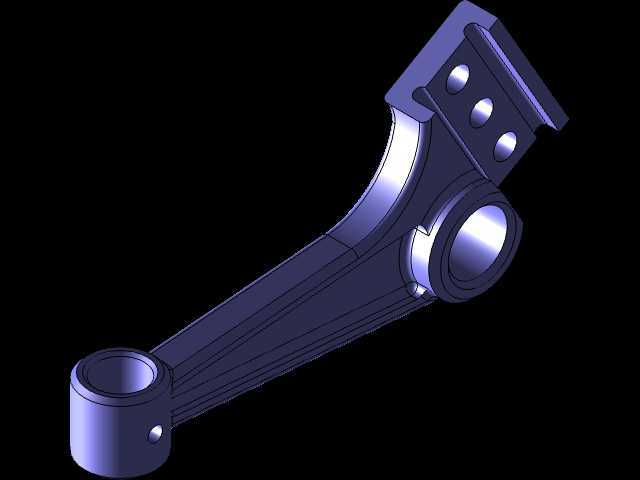

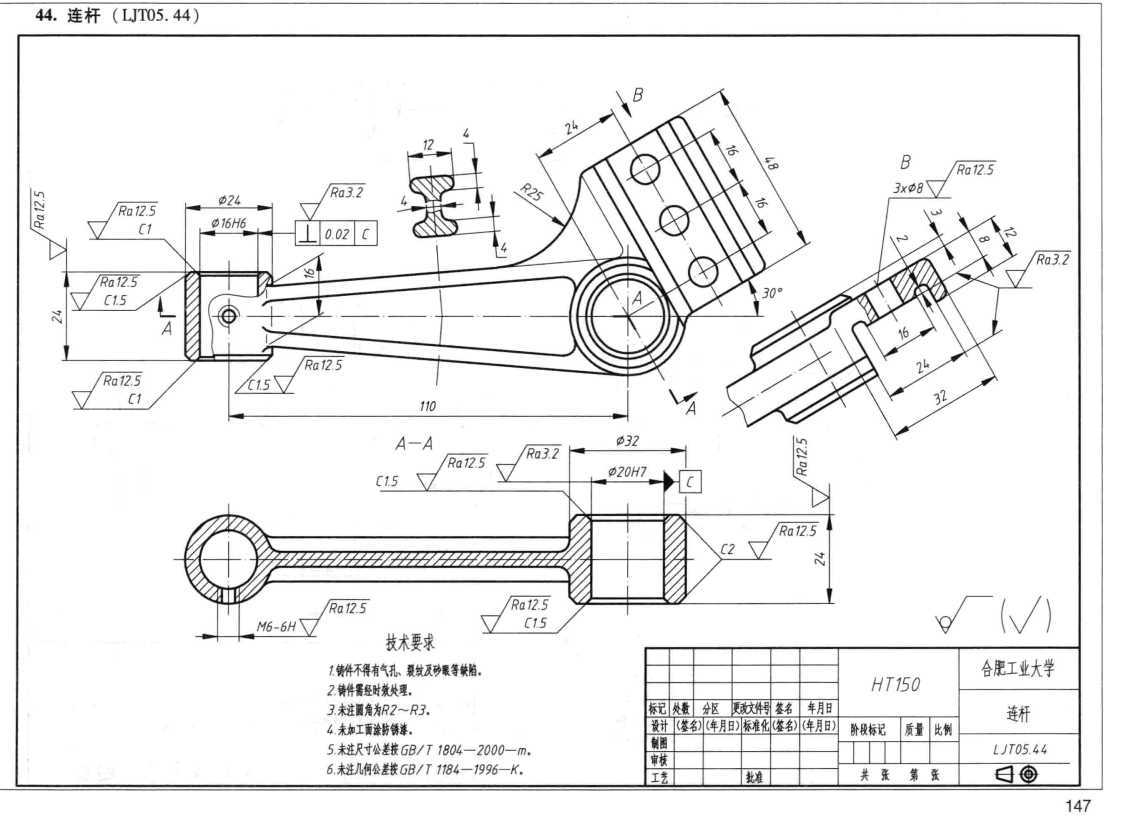

　　在往复式动力传递场景中，连杆是承担动力换向、载荷传递的核心受力构件，这套连杆结构的建模练习，完全围绕实际工况下的装配约束、受力承载需求展开，没有冗余的装饰性结构，每一处几何特征都对应实际加工与装配的硬性要求。从结构布局来看，该连杆采用了长杆身加两端铰接孔的经典布局，一端为整圆式铰接套筒，用于和固定端的销轴形成回转副，套筒侧壁预留了径向的紧定螺钉孔，用于装配后锁定销轴位置，避免工作过程中销轴出现轴向窜动、回转间隙过大的问题；另一端为叉形开口式连接座，座体上开设了两个平行的安装通孔，用于和往复运动端的十字头、活塞销或者执行端构件形成铰接，开口结构的设计既可以降低端部的整体重量，也能在装配时提供一定的微调间隙，抵消部分加工带来的形位公差，避免装配时出现过定位卡滞的问题。杆身部分采用了变截面的加强筋结构，沿着杆身长度方向布置的纵向加强筋，在不额外增加整体壁厚、控制零件重量的前提下，大幅提升了杆身的抗弯、抗扭刚度，能够有效应对传动过程中周期性变化的拉压载荷、侧向弯矩，避免长期交变载荷下杆身出现弯曲变形、疲劳断裂的问题。从安装边界来看，两端铰接孔的同轴度、孔端面与孔轴线的垂直度是建模过程中需要重点控制的形位公差，实际装配时，两端铰接孔的中心距直接决定了传动机构的行程范围，建模时需要严格保证中心距尺寸精度，否则会导致整个传动机构的运动行程出现偏差，甚至出现运动干涉、卡滞的问题。

　　端部叉形座的两个安装孔需要保证同轴度，同时孔的轴线与杆身纵向对称面的垂直度也要控制在合理公差范围内，避免装配后连接螺栓承受额外的弯曲载荷，缩短连接件的使用寿命。在实际应用场景中，这类连杆结构广泛应用在小型内燃机、往复式压缩机、蒸汽机模型、小型冲压设备的传动机构中，承担着将旋转运动转化为直线往复运动，或是将直线往复运动转化为旋转运动的动力传递作用，工作过程中需要持续承受周期性的拉压交变载荷，部分工况下还会承受一定的冲击载荷，因此结构设计时除了要保证足够的结构强度，还要尽可能降低自身的往复运动惯量，减少运动过程中的惯性冲击，提升整套传动机构的运行平稳性。

　　建模过程中，需要重点关注各个特征之间的过渡圆角处理，尤其是杆身与两端铰接套筒、叉形连接座的衔接位置，不能出现尖锐的直角衔接，否则会在载荷传递过程中形成严重的应力集中，大幅降低零件的疲劳强度，实际加工时这些位置也需要通过圆角过渡来避免加工应力残留，提升零件的整体使用寿命。铰接孔的内壁需要保证足够的圆柱度，因为这部分是和销轴直接配合的工作面，表面粗糙度、尺寸精度直接决定了回转副的磨损速度和传动间隙，建模时可以根据实际配合需求选择合适的公差带，间隙配合的取值需要结合实际工况的运动速度、载荷大小来确定，高速轻载场景下可以选择较小的配合间隙，降低运动过程中的冲击，低速重载场景下可以适当放大间隙，避免热胀冷缩导致的卡滞问题。

　　叉形连接座的开口间隙需要和对接构件的厚度匹配，装配后不能出现过大的侧向间隙，否则会导致运动过程中出现侧向摆动，产生额外的振动和噪音，同时也会加剧铰接部位的偏磨。杆身的截面尺寸设计需要结合实际传递的载荷大小进行校核，在保证强度、刚度满足要求的前提下，尽可能减小截面尺寸，降低零件重量，减少往复运动过程中的惯性力，这一点在高速传动场景中尤为重要，过大的往复惯量会导致整套机构的振动加剧，能耗上升，甚至会影响动力端的轴承使用寿命。这套建模练习完整还原了连杆类零件从结构布局、特征构建到形位公差控制的全流程设计逻辑，没有脱离实际工程需求的理想化设计，每一处几何特征都能对应实际加工、装配、使用环节的具体要求，对于掌握传动类受力构件的设计思路、建模规范有很强的练习价值，能够帮助设计者快速熟悉连杆类零件的设计要点，避免出现脱离实际加工、装配需求的建模错误。
