小型电源变压器壳体结构三维建模练习

这个壳体结构是小型电源变压器的配套防护外壳，日常在低压工控回路、小型家电控制板供电模块里随处可见，核心作用是把变压器的绕组、铁芯完全包裹在内，避免外界粉尘、金属碎屑掉落到绕组间隙造成短路，同时也能隔绝人员误触带电绕组引发触电风险，部分场景下还能起到一定的电磁屏蔽作用，减少变压器漏磁对周边敏感电路的干扰。

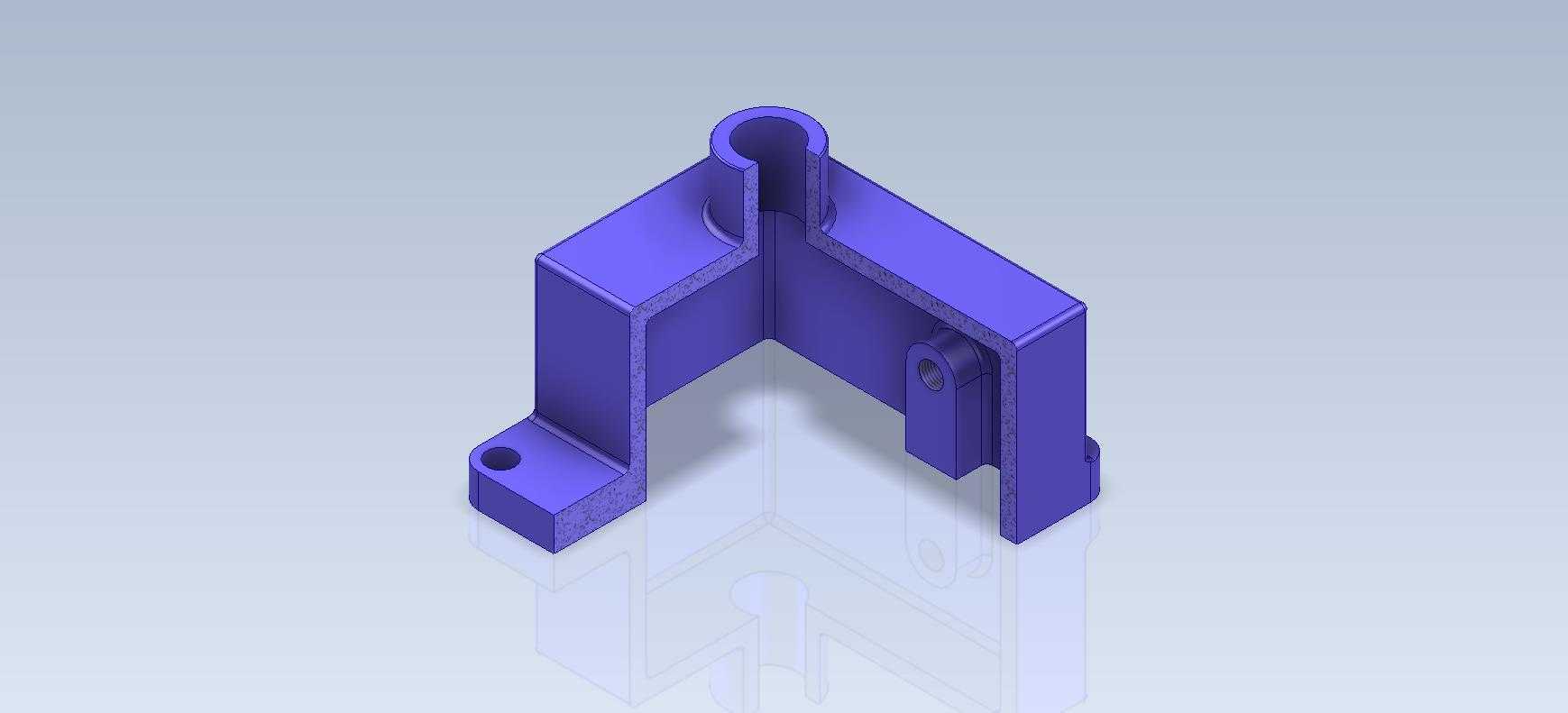

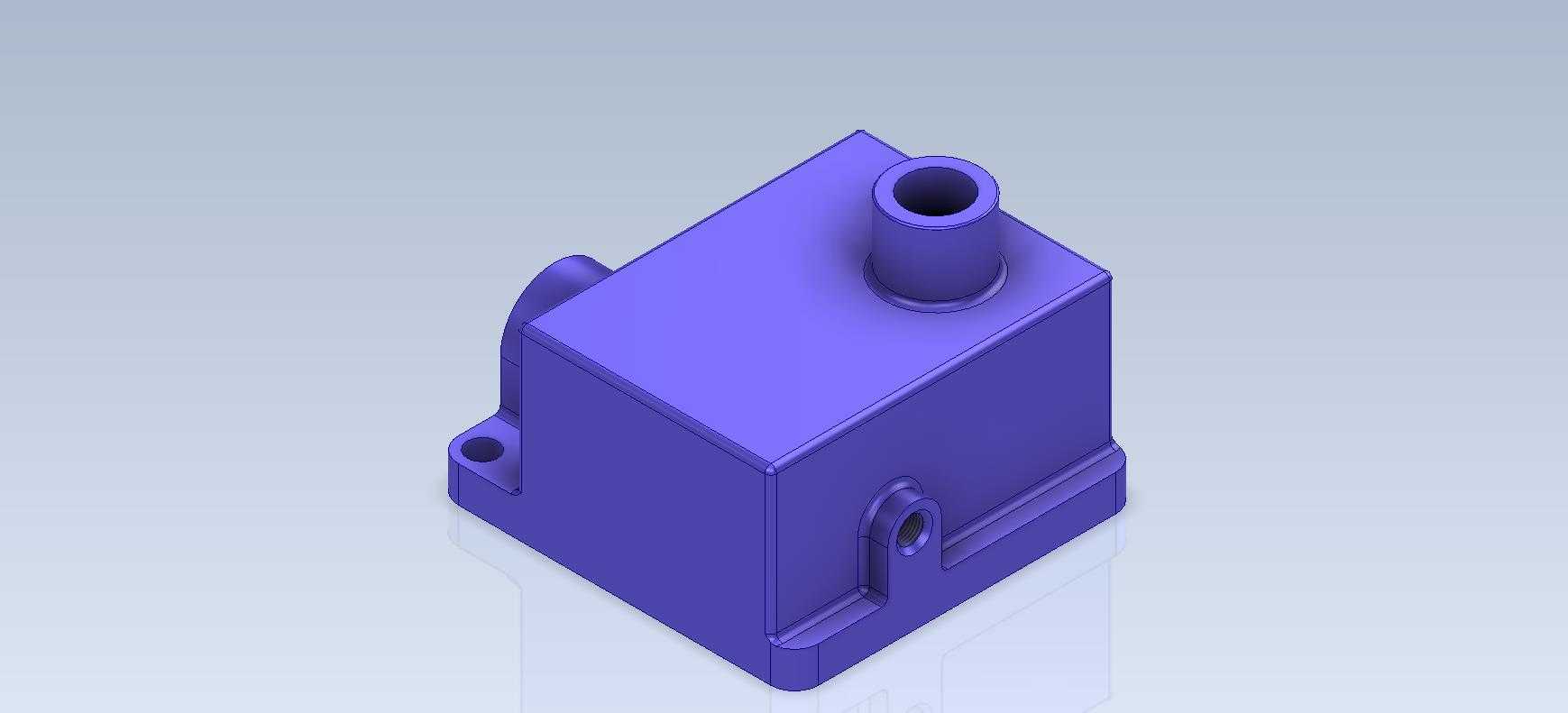

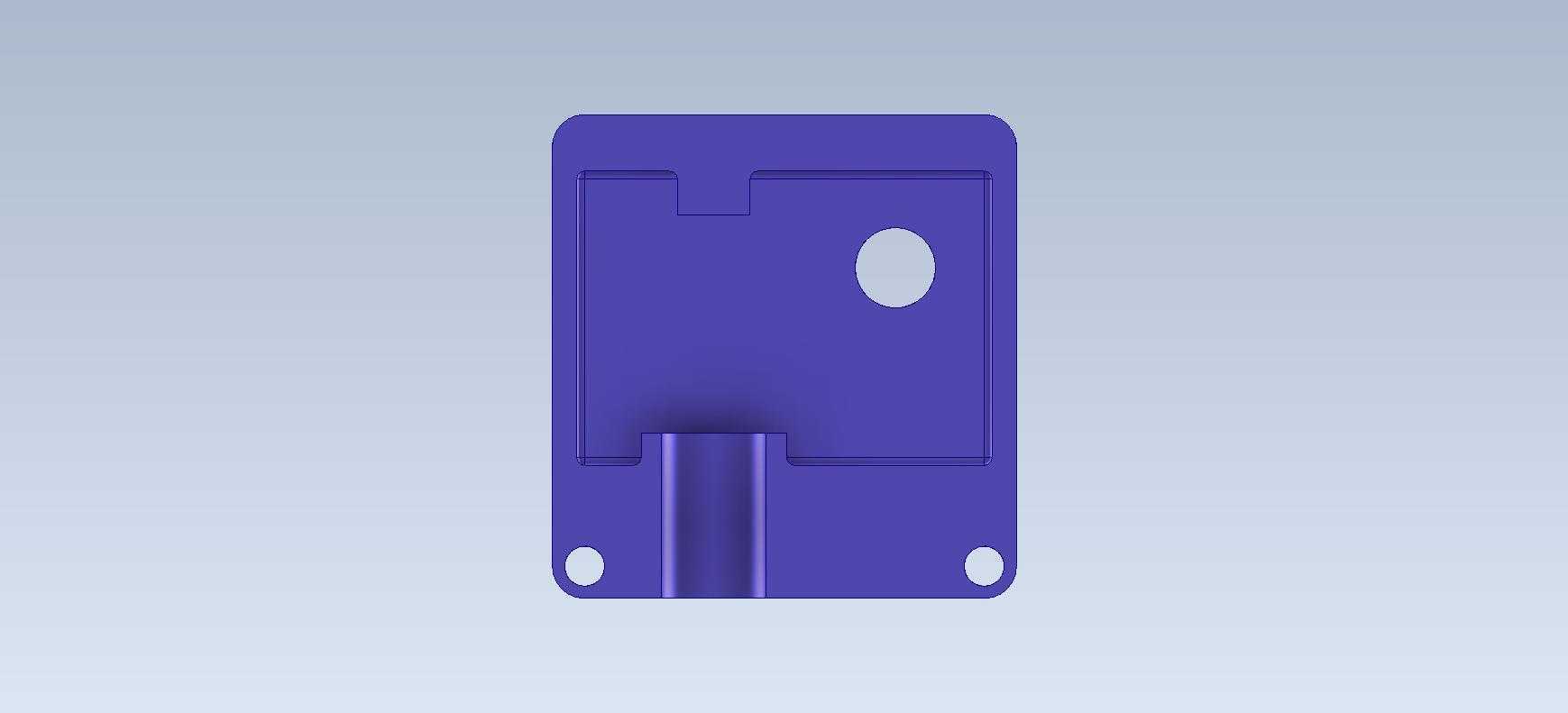

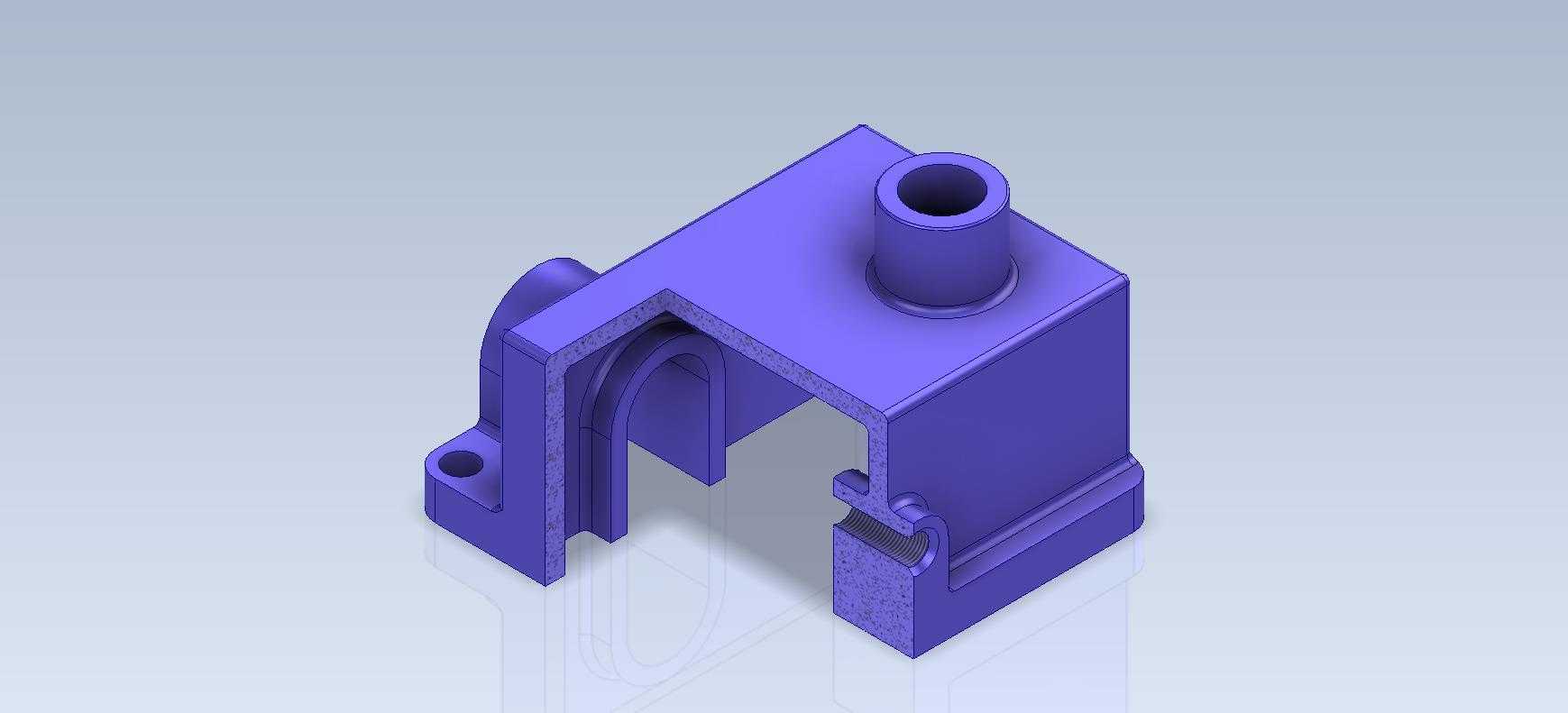

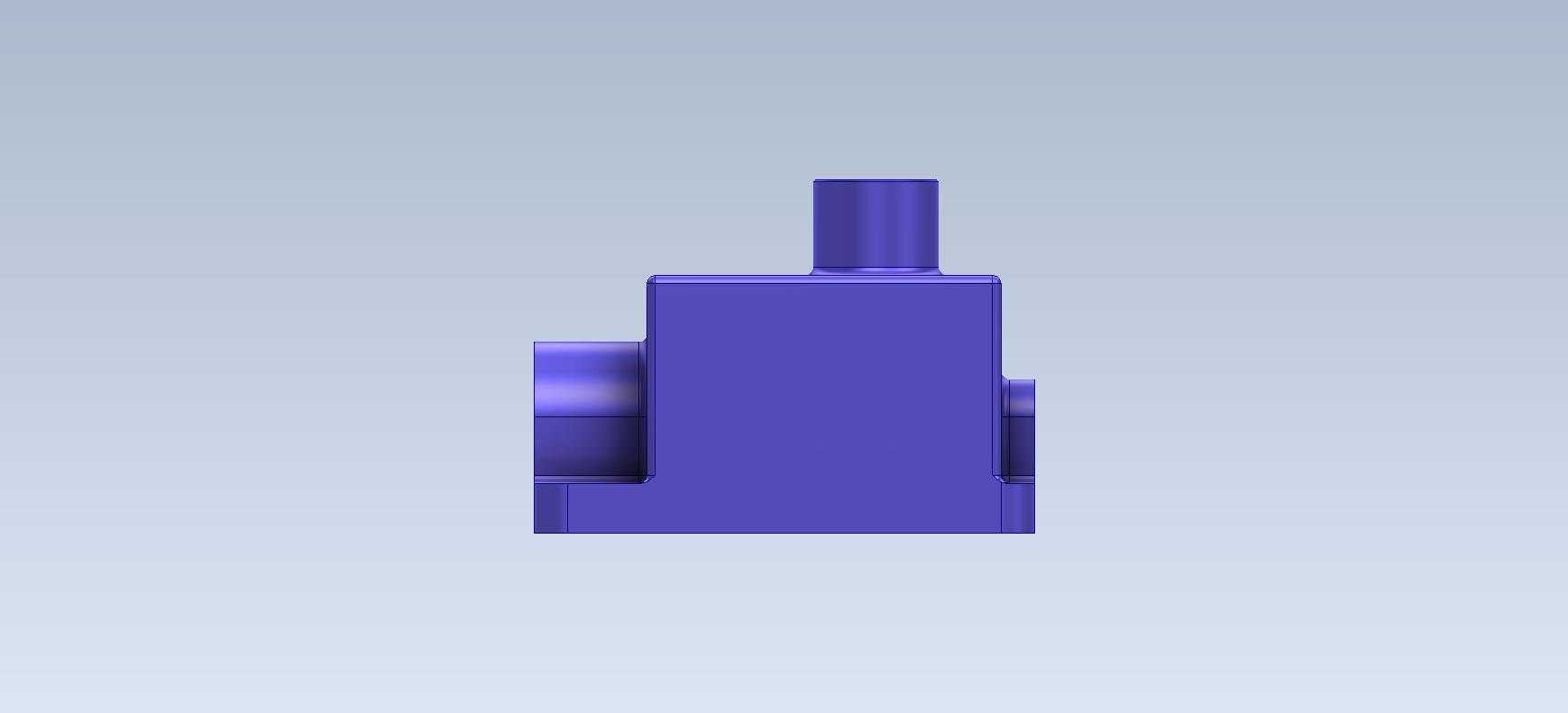

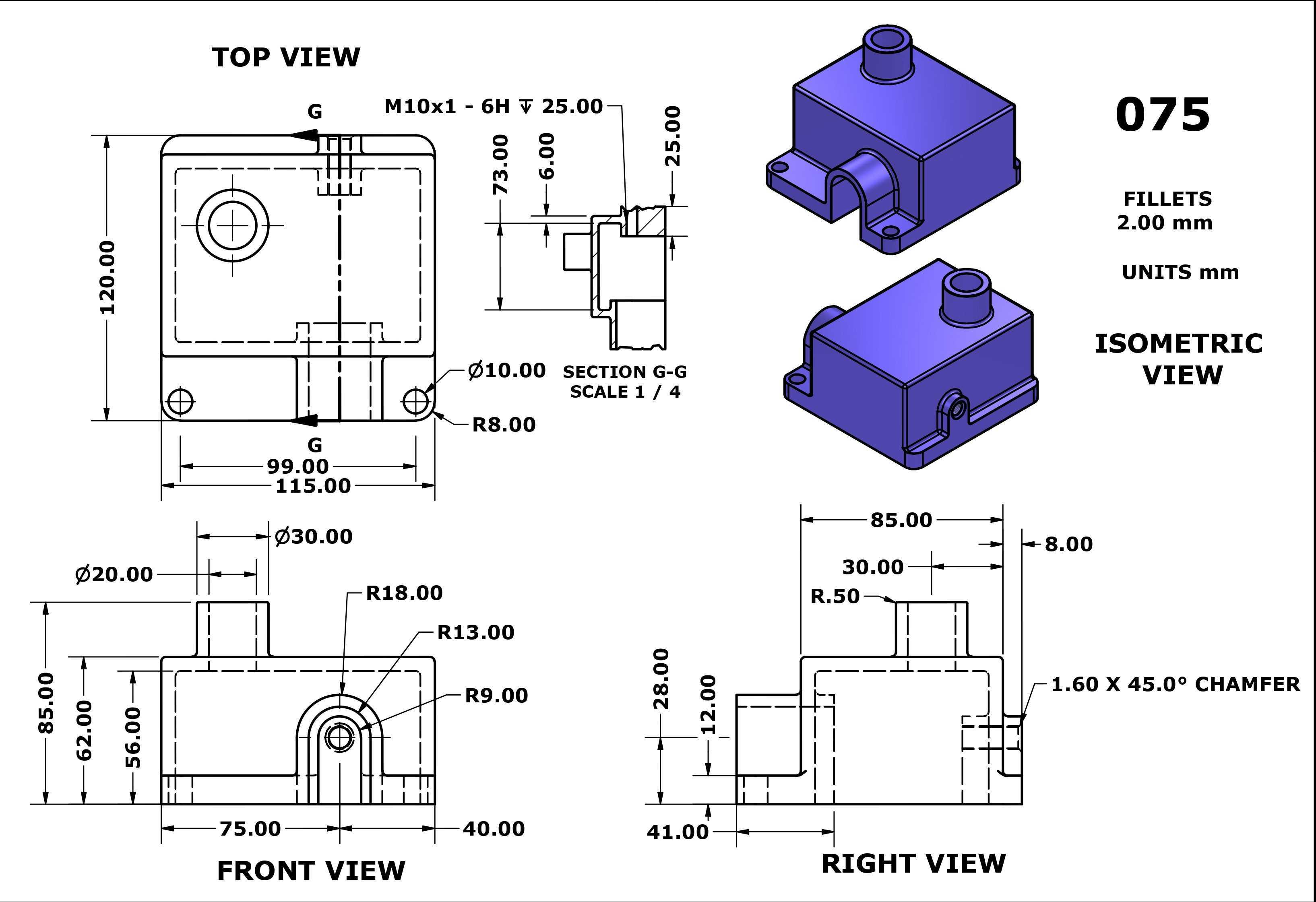

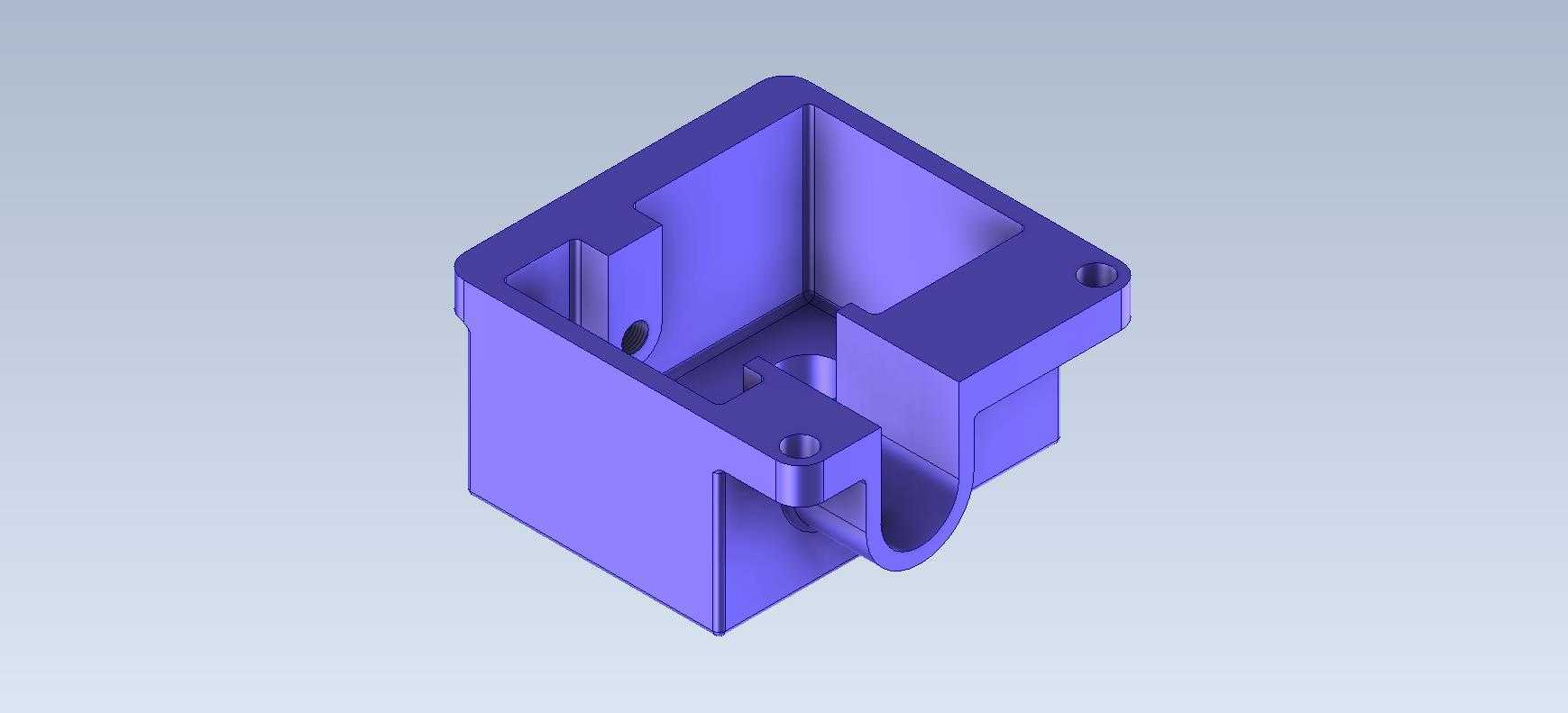

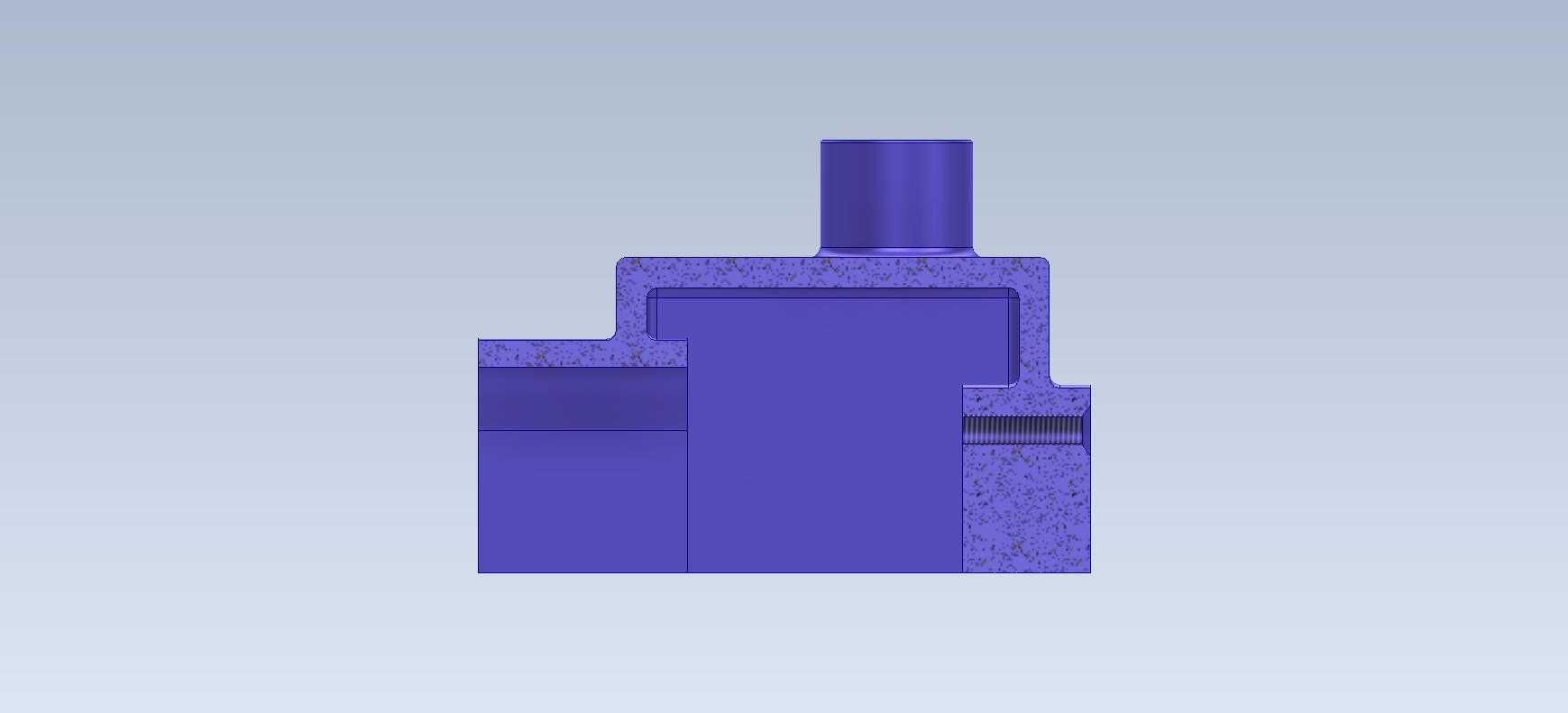

从结构设计逻辑来看，整个壳体采用一体化注塑成型的思路做的建模，主体是规整的方形腔体，腔体内部预留的空间刚好能容纳对应功率的EI型铁芯与线包，腔体壁厚做了均匀等厚处理，避免注塑过程中出现缩痕、缺料的成型缺陷。顶部伸出的圆柱形通孔结构是出线口，变压器初级、次级的引线可以从这个孔位穿出，孔的内径做了圆角过渡，不会割伤线材绝缘层，孔的高度也足够后续加装防水格兰头或者护线套，满足不同安装场景的布线防护需求。

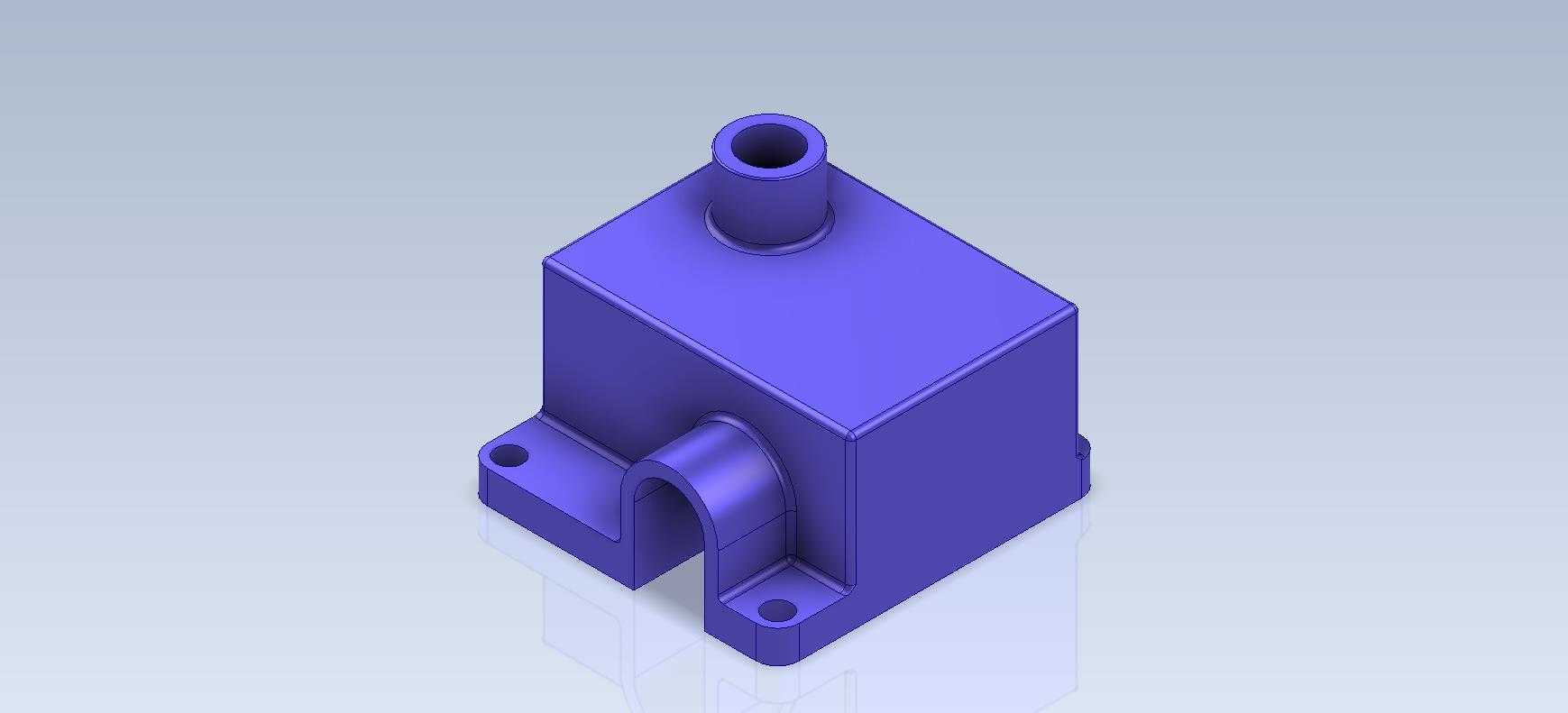

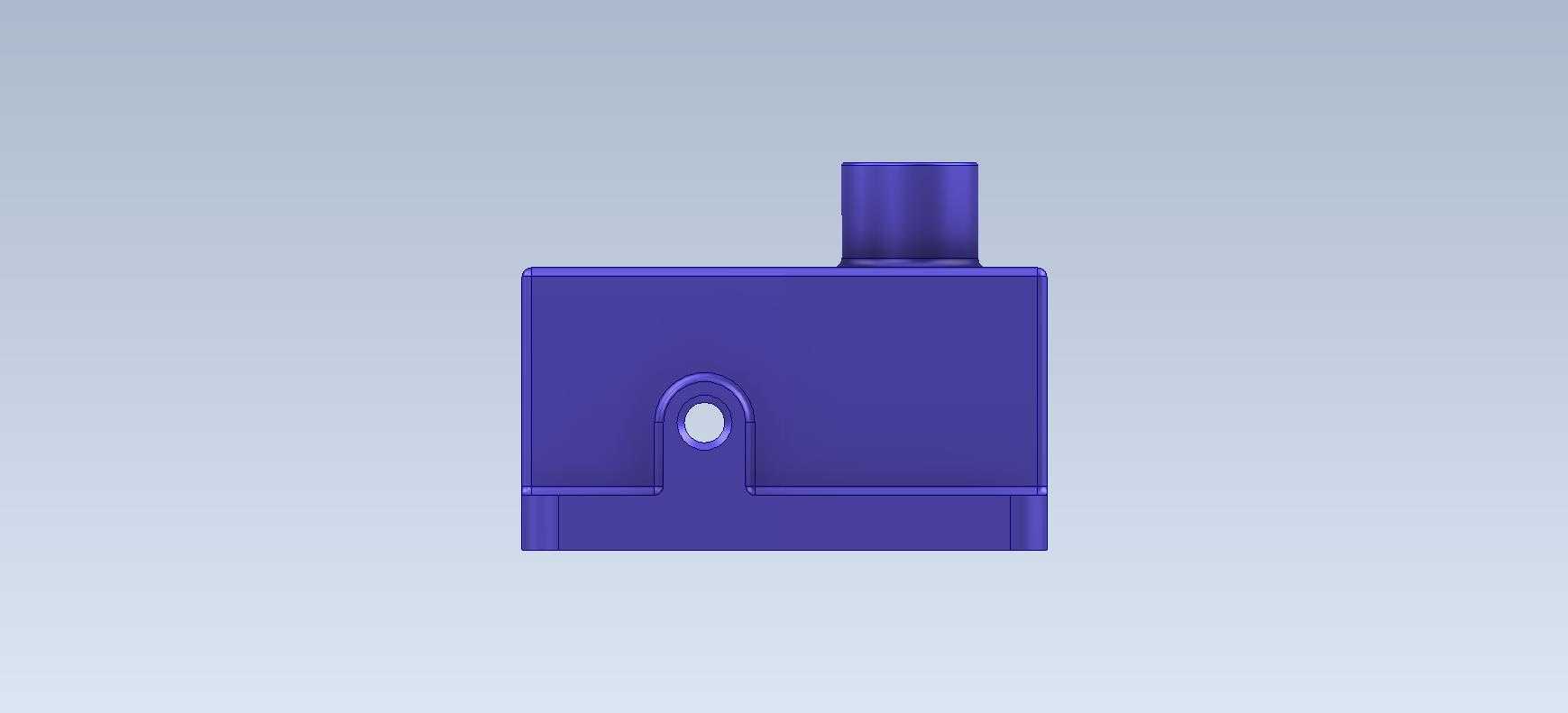

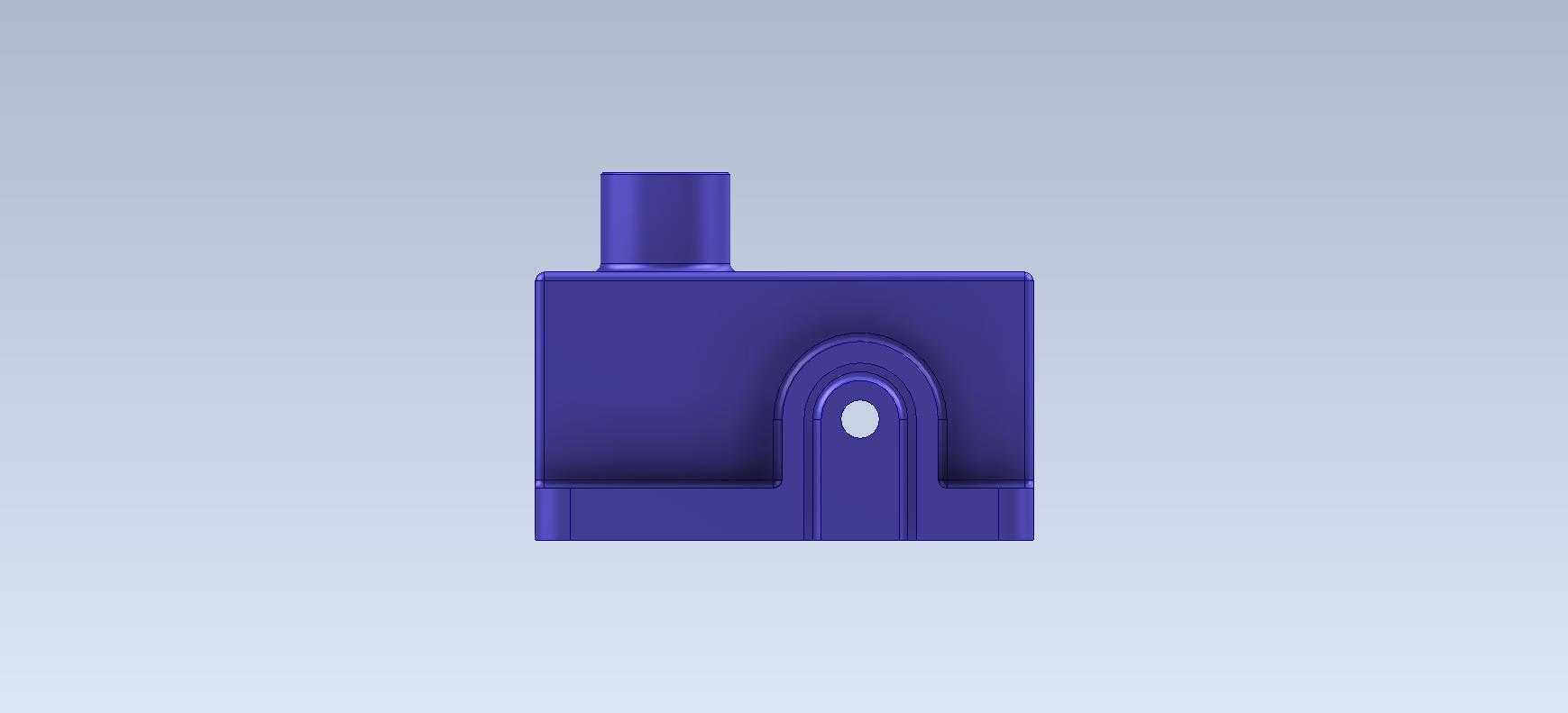

底部的安装结构做了针对性的设计，两侧伸出的带孔安装耳是整个壳体的固定位，安装孔的中心距、孔径都匹配常规小型变压器的安装标准，安装耳和主体腔体的衔接处做了加强筋过渡，能避免安装锁紧螺丝的时候应力集中导致安装耳断裂。侧面的半圆弧凹槽结构是为了避让变压器的接线端子或者固定铁芯的螺丝位，不用额外在壳体上开孔，既保证了壳体的结构完整性，也能让壳体和内部变压器组件贴合更紧密，减少内部晃动的空间。

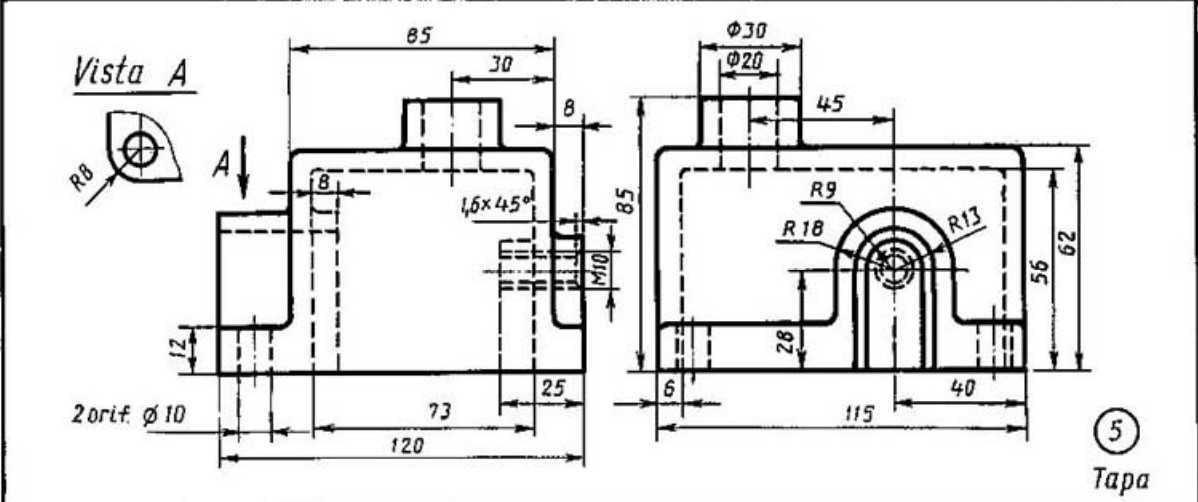

做这个建模练习的时候，首先要先确定内部变压器组件的最大外轮廓尺寸，腔体的内部长宽高要比组件最大尺寸单边留出0.2-0.5mm的装配间隙，方便后续组装的时候不会出现卡滞。安装耳的厚度要和主体壁厚保持一致或者略厚0.5mm，安装孔的位置要距离腔体侧壁至少2mm以上，保证锁紧的时候有足够的支撑强度。顶部出线口的位置要避开内部铁芯的叠片方向，尽量设置在绕组引线的引出侧，减少内部线材的弯折角度。整个建模过程用基础的拉伸、切除、圆角特征就能完成，不需要复杂的曲面操作，很适合刚接触三维建模的设计人员练习基础特征的使用，同时也能理解电气类防护壳体的设计逻辑，掌握安装位、避让位、出线位的常规设计思路。

实际选型使用的时候，要注意这个壳体的安装边界，两个安装耳的总宽度要小于安装面板的预留空间，顶部出线口的高度要算上后续加装护线套后的总高度，避免和设备内部的其他结构产生干涉。壳体的边角都做了小圆角处理，没有尖锐的棱角，组装的时候不会划伤操作人员，也能减少注塑件的应力集中，提升壳体的抗冲击能力。腔体的开口边缘做了微小的倒角，和配套的上盖组装的时候能起到导向作用，提升装配效率。
